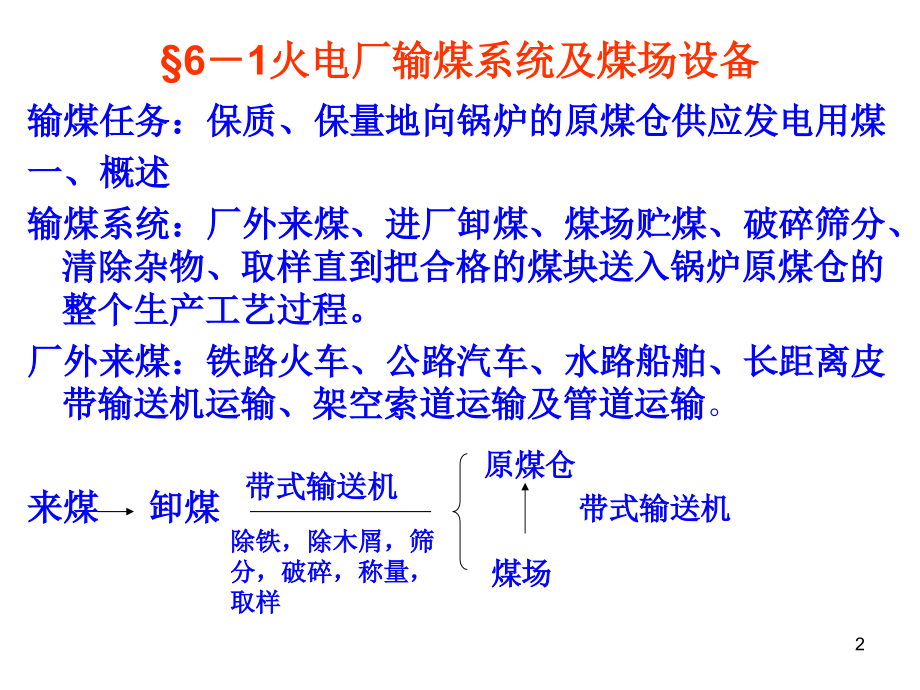

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,第六章 火电厂输煤系统及供水系统,火电厂输煤系统及煤场设备,火电厂的供水系统,2,输煤任务:保质、保量地向锅炉的原煤仓供应发电用煤,一、概述,输煤系统:厂外来煤、进厂卸煤、煤场贮煤、破碎筛分、清除杂物、取样直到把合格的煤块送入锅炉原煤仓的整个生产工艺过程。,厂外来煤:铁路火车、公路汽车、水路船舶、长距离皮带输送机运输、架空索道运输及管道运输,。,来煤 卸煤,6,1,火电厂输煤系统及煤场设备,带式输送机,除铁,除木屑,筛分,破碎,称量,取样,煤场,原煤仓,带式输送机,3,二、卸煤和受煤设备,卸煤设备:指将煤从车皮或船中卸下来的机械,要求:卸煤速度要快,要干净彻底,不损伤车皮,受煤装置:接受和转运煤的设备及构筑物的总称,要求:具备一定的容量,使之不影响一次或多次卸煤,且能尽快地将接受的煤转出去,卸煤设备和受煤装置必须合理配备,4,1,、铁路来煤的卸煤和受煤装置,(,1,)螺旋卸车机:中小型电厂,适合卸小块煤,冻煤,缺点:卸煤不彻底,需要配合人工清扫,对车皮有损伤,受煤装置:,栈台或地槽,长缝煤槽,5,翻车机是一种采用机械的力量将车厢翻转并卸出物料的设备,优点:具有卸车效率高、生产能力大、劳动条件好、机械化程度高、可实现自动化生产。,缺点:是对车皮有损坏,应用于敞车为主,运输粉状、块状以及含有冻块的散状物料的铁路运输中,火力发电厂设计技术规定,规定,铁路来煤的发电厂,当耗煤量在,250t/h,及以上或发电厂容量在,400MW,及以上时,可考虑翻车机卸煤,(,2,)翻车机及其受煤装置,6,(,2,)翻车机及其受煤装置,1,)转子式翻车机,7,2,)倾斜式翻车机,8,9,受煤装置:设有箅子的受煤斗,10,(,3,)自卸式底开车,受煤装置:地下煤槽中,适用于运量大,运距短的矿口电厂,11,二、其它形式来煤的卸煤设备,(,1,)水路来源,1,)门式抓斗绳索牵引式卸船机械,2,)链斗式卸船机,3,)自卸煤船,4,)翻船机,(,2,)长距离带式输送机,(,3,)公路来煤,(,4,)架空索道来煤,(,5,)管道来煤,12,三、贮煤场及煤场机械,1,、贮煤场,作用:贮存一定数量的煤,以保证安全可靠地发电,同时在输煤系统中起着不均衡的外来煤与均衡的锅炉燃煤量之间的调节和缓冲作用,容量:不小于全厂,15d,的煤耗量,300MW,及以上机组或,200MW,及以上供热机组宜为全厂的,20d,的耗煤量,在无防止自燃有效措施的情况下,褐煤煤场容量宜不大于全厂,10d,耗煤量,最大不应超过全厂,15d,的耗煤量,堆煤面积:,13,2,、煤场机械,煤场的主要作业:堆取与运输,表,6-2,为煤场机械的主要类型及其适用范围,(,1,)桥式抓斗机(装卸桥),14,(,2,)斗轮堆取料机,15,四、煤的筛分、破碎、输送及其它辅助设备,1,、煤筛和破碎机,原煤须进行破碎、筛分、磨煤等加工过程以达到锅炉要求的粒度,煤筛是对煤进行筛分分级的设备,破碎及是破碎煤块的设备。,破碎方法:压碎、屁碎、折断、磨碎和击碎,16,(,1,)煤筛,原煤在破碎机之前筛分将符合磨煤机要求的小于或等于,30mm,的部分直接送入原煤仓,其余部分送入破碎机进行破碎后再送入原煤仓,分类:滚筒筛、滚轴筛、滚动筛、振动筛、共振筛和概率筛,17,(,2,)锤击式破碎机,18,(,3,)反击式破碎机,1,、后反击板,2,、带弹簧的拉杆,3,、前反击板,4,、拉杆,5,、,8,、机壳,6,、转子,7,、锤板,19,(,4,)环式破碎机,20,2,、带式输送机,21,3,、其它辅助装置,给配煤装置:叶轮式给煤机、电磁振动式给煤机、皮带式给煤机,将一定的煤量从两个相距很近的一处 转移到另一处。,除铁装置:用电磁方式将煤中的金属物分离出来的设备。,计量设备:电子轨道衡、电子皮带称,木屑分离器:除去煤中的木块、碎布、稻草等杂物,22,6,2,火电厂的供水系统,供水系统:主要是保证供给凝汽器的冷却用水,同时还供一部分其它辅助系统的用水,一、发电厂供水量的计算,凝汽器所需的冷却水量:,辅助冷却水系统:,7,10,锅炉除渣用水:,2,4,12,化学水处理系统用水:小,冷却倍率,m,D,w,/D,c,不同容量发电厂的冷却水量见表,6-4,23,二、发电厂的水源和供水系统,(一)水源,1,、江、河或湖泊水,2,、海水,3,、地下水,(二)对供水系统的要求,(,1,)保证不间断地供给足够的水量,(,2,)进入凝汽器的冷却水的最高温度一般不应超过制造厂的规定值,(,3,)最大程度的清除冷却水中的杂质,以避免堵塞冷却设备,24,(三)供水系统的选择,1,、分类,(,1,)直流供水系统(开式供水系统),(,2,)循环供水系统,(,3,)混合供水系统,25,2,、系统选择的一般原则,A,:水源有足够的水量时,直流供水系统,厂址高于水源的正常水位,但不超过,12m,或离水源不远于,1km,时,,直流供水系统,厂址高于水位,10,12m,或离水源在,1.0,2.0km,范围时,应和循环供水系统技术比较后确定,B,:水源的流量不足采用直流供水系统所需的全部供水,循环水系统,C,:水源的流量随季节变化明显,且当出现最小流量不能满足直流供水系统时,混合供水系统,26,(四)直流供水系统,1,、岸边水泵房系统,1,、凝汽器;,2,、主厂房;,3,、水泵房;,4,、虹吸井;,5,、排水渠,27,2,、中继泵房系统,1,、中继水泵,2,、进水渠,3,、水泵房,4,、虹吸井,5,、排水渠,28,3,、厂区内泵房系统,29,4,、具有排水水能回收的系统,30,(五)循环供水系统,1,、冷却水池循环供水系统,1,、坝;,2,、分水坝;,3,、池上喷水装置;,4,、水渠进口;,5,、自流水泵;,6,、进水井,7,、露天变电站;,8,、主厂房;,9,、壁式出水渠;,10,、喷水泵站;,11,、出水渠上的控制装置,31,2,、喷水池循环供水系统,1,、喷水池,2,、配水管,3,、取水口,4,、切换井,5,、压力水管,6,、冷却水,7,、主厂房,8,、凝汽器,9,、循环水泵吸水井,32,3,、冷却塔循环供水系统,(,1,)自然通风冷却塔,33,(,2,)机力通风冷却塔,34,(六)循环水泵的选择,要求:容量大,压头低,轴流泵:直流供水系统,离心泵:循环供水系统,混流泵:得到较广泛的应用,35,三、火电厂干式冷却系统,干式冷却系统:是采用翅片管式的空冷散热器,直接用环境空气冷凝汽轮机排汽,或先通过循环水冷凝汽轮机排汽,再间接用空气通过空冷散热器冷却循环水的系统,36,1,、直接空冷系统,空冷凝汽器,37,2,、混合式凝汽器间接空冷系统,空冷器,38,3,、表面式凝汽器间接空冷系统,39,4,、装设空冷系统的条件,建厂地区缺水,燃用当地劣质低价煤,海拔高度、环境温度、风向、风速和大气逆温层适当等,
