卡尺的使用培训教材.ppt

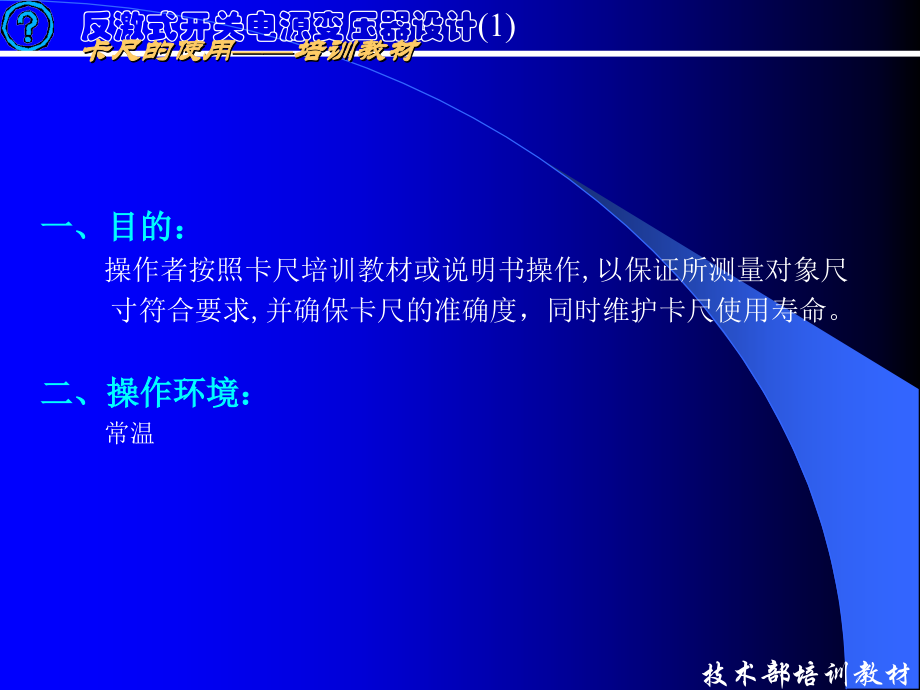

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,反激式开关电源变压器设计,(1),技术部培训教材,卡尺的使用,主讲：杨富琴,卡尺的使用培训教材,一、目的：,操作者按照卡尺培训教材或说明书操作,以保证所测量对象尺,寸符合要求,并确保卡尺的准确度，同时维护卡尺使用寿命。,二、操作环境：,常温,三、卡尺的介绍及说明：,1、卡尺分类：以设计不同分类：游标卡尺、表盘卡尺、数显,卡尺。,2、测量范围：150,mm、200mm、300mm、500mm,等。,3、游标卡尺：最小读数,（精度）,分为0.02,mm,及0.05,mm；,读数=主尺读数+游标尺读数。,4、表盘卡尺：最小读数,（精度）,0.02,mm；,读数=主尺读数+,表盘上的读数。,5、,数显卡尺（电子卡尺、数字卡尺），其长度单位有公制及英,制两种，公制单位最小读数,（精度）,为0.01,mm。,游标卡尺种类,四、,一般测量用途,1、测量外径：选取外爪，将被测对象夹在靠近主尺的根部，,使整个测定面紧挨着(垂直)被测对象。(如1图示),2、,测量内径：选取内爪，将内爪深入被测定对象中，使整个测,定面紧挨着被测对象。(如图2示),3、测量深度：对着测定的面将游标卡尺设定成直角。(如图3示),4、测量高度差：将高度差测定面紧挨着被测对象，要求面与面,保持平行，角与角之间保持垂直。(如图4示),5、测定力：适当控制测量时所需要的测定力，游标部分应处于,自由状态，不宜过松、过紧；如测定力过强，爪会倾斜，产,生测量上的误差。,图1,图2,图3,图4,游标卡尺的工作原理及用途,图,5,图,6,图,7,图,8,图,9,五、游标卡尺应用举例,5.1,用游标卡尺测量孔中心线与侧平面之间的距离,用游标卡尺测量孔中心线与侧平面之间的距离,L,时，先要用游标卡尺测量出孔的直径,D,，再用刃口形量爪测量孔的壁面与零件侧面之间的最短距离，如图,10,所示。,图,10,测量孔与测面距离,此时，卡尺应垂直于侧平面，且要找到它的最小尺寸，读出卡尺的读数,A,，则孔中心线与侧平面之间的距离为：,5.2,用游标卡尺测量两孔的中心距,用游标卡尺测量两孔的中心距有两种方法：一种是先用游标卡尺分别量出两孔的内径,D1,和,D2,，再量出两孔内表面之间的最大距离,A,，如图,11,所示，则两孔的中心距,:,图,11,测量两孔的中心距,另一种测量方法，也是先分别量出两孔的内径,D1,和,D2,，然后用刀口形量爪量出两孔内表面之间的最小距离,B,，则两孔的中心距,:,6、卡尺读数（以游标卡尺、表盘卡尺、数显卡尺为例）：,例1:游标卡尺,1、游标卡尺的构造如图5示：,2、如果所用的是,50分度的游标卡尺，卡尺的准确度为0.02,mm。,游标卡尺的读数方法以游标零,刻度线为准在主尺上读出整毫米数，再看游标尺上哪条刻度线与主尺上某刻度线对齐，,由游标上读出毫米以下的小数。,3、,实例测量读数如图6示：主尺刻度值（9,mm）+,游标刻度值（0.26,mm）=9.26mm。,1内爪、2固定螺丝、3滑尺、4深度尺、5主尺、6基准端面、7主尺刻度、8游标刻度、9外爪、,10高度差测定面。,图,12,图6,刻度尺读数,图示,例2:表盘卡尺,1、,表盘卡尺的构造如图7示：,2、如果所用的表盘卡尺精度为0.02,mm，,即表盘每小格值为0.02,mm。,3、,实例测量读数如图8示：主尺刻度值（76,mm）+,表盘刻度值0.34,mm）=76.34mm。,1内爪、2刻度读出端面、3固定螺丝、4主尺、5深度尺、6高度差测定面、7主尺刻度、8外爪、9滑尺、10外框固定螺丝、11附表刻度、12指轮、13基准端面。,图,13,图,14,例3:数显卡尺,1、,数显,卡尺的构造如图9示：,2、我们公司所用的数显卡尺精度0.01,mm，,即最小读数0.01,mm。,3、,实例测量读数如图10示：当卡尺归零后，所量测对象在液晶显示器上所显,示的值（,123.45,mm,）。,1外,爪、2高度差测定面、3内爪、4固定螺丝、5液晶显示器、6刻度尺、7深度尺、8主尺、9电池盖、10,ZERO/ABS,开关、11电源,ON/OFF,开关、12英寸/毫米开关、13,ORIGIN,开关、14指轮。,图,15,图1,6,七、卡尺读数演练：,1、看图1,7,示，请读出游标卡尺此时的测量值；,图1,7,图1,8,看图1,8,示，请读出表盘卡尺此时的测量值,八、游标卡尺的量程及精度,目前我国生产的游标卡尺的测量范围及其游标读数值见表,2-1,。,表,21,游标卡尺的测量范围和游标卡尺读数值 为,mm,游标卡尺的量程及精度,测量或检验零件尺寸时，要按照零件尺寸的精度要求，选用相适应的量具。游标卡尺是一种中等精度的量具，它只适用于中等精度尺寸的测量和检验。用游标卡尺去测量锻铸件毛坯或精度要求很高的尺寸，都是不合理的。前者容易损坏量具，后者测量精度达不到要求，因为量具都有一定的示值误差，游标卡尺的示值误差见表,2-2,。,表,2-2,游标卡尺的示值误差,mm,游标卡尺测量精度的应用范围：,游标卡尺的应用举例,计测器使用遵循的原则：计测器的精度比被物测的精度高,510,倍（一般情况）,九,、,保养：,1、不可用手直接接触测量面，以免汗渍引起生锈。,2,、如卡尺上有异物或油污，可用无尘布或化妆棉擦拭，针对不易擦,拭的异物可沾酒精擦拭干净。,3,、卡尺干净的条件下，用无尘布或化妆棉擦上轻度防锈油（,W40,）,4,、卡尺用完应及时放于盒内，以免碰伤。,5,、卡尺存放地点应保持清洁、干燥、无震动、无腐蚀性气体，远离,有磁场的地方。,6,、每周应保养一次，或长期不使用时也应保养（如放假等），保养后放于盒内前拧紧微动螺母，使两测面保持,0.20.3MM,间距。,7,、非计量检修人员，严禁拆卸、改装、修理量具。,十、注意事项：,1、卡尺属精密仪器，使用过程中须轻拿轻放，不可落地、敲击、划伤、摩擦卡尺各部位。,2、,不可对转动或高温对象进行测量。,3、,当作为界限规使用时，不可强行使量规通过不该通过的尺寸。,4、,不可将尺爪当作划针使用，防止降低其精度。,5、,如有故障，须及时填写量规仪器维修单交专业人员维修。,谢谢大家！,
