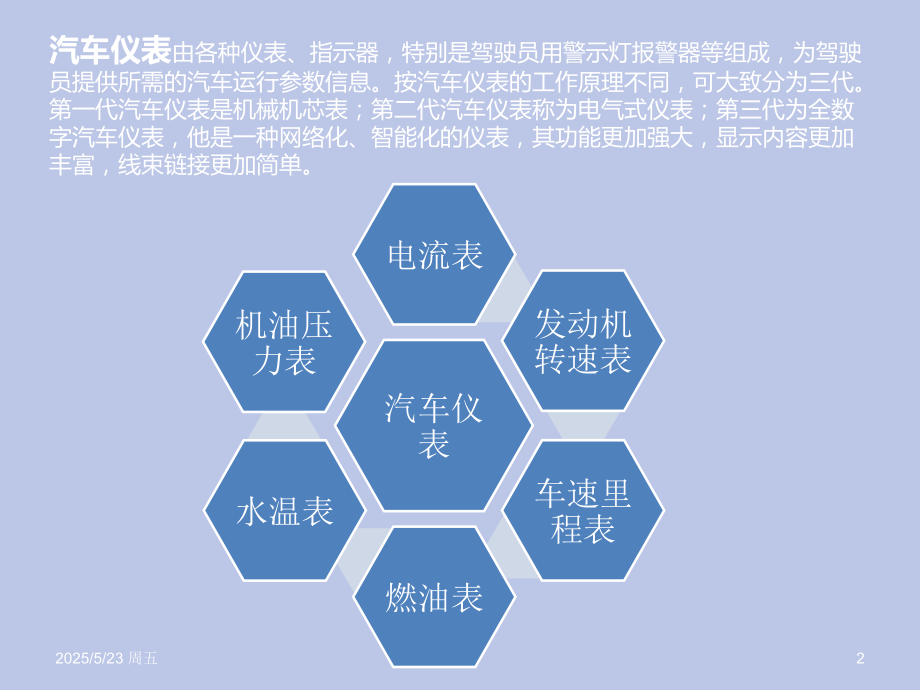

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,汽车仪表及指示灯系统,汽车仪表,指示灯系统,组合式仪表,2025/5/23 周五,1,汽车仪表,由各种仪表、指示器，特别是驾驶员用警示灯报警器等组成，为驾驶员提供所需的汽车运行参数信息。按汽车仪表的工作原理不同，可大致分为三代。第一代汽车仪表是机械机芯表；第二代汽车仪表称为电气式仪表；第三代为全数字汽车仪表，他是一种网络化、智能化的仪表，其功能更加强大，显示内容更加丰富，线束链接更加简单。,汽车仪表,电流表,发动机转速表,车速里程表,燃油表,水温表,机油压力表,2025/5/23 周五,2,机油压力表,是显示机油压力的仪表，单位是,kPa(,千帕,),。机油压力表传感器是一种压阻式传感器，用螺纹固连在发动机机油管路上。由机油压力推动接触片在电阻上移动，使阻值变化从而影响到通过仪表到地的电流量，驱动指针摆动。由于机油压力有一定的压力范围，为了清晰明了，有许多汽车的机油压力表用指示灯表示，如果发动机运转时它仍然亮着，就表示发动机润滑系统可能不正常了。,2025/5/23 周五,3,水温表,是显示冷却水温度的仪表，单位是,(,摄氏度,),。它的传感器是一种热敏电阻式传感器，用螺纹固定在发动机冷却水道上。热敏电阻决定了流经水温表线圈绕组的电流大小，从而驱动表头指针摆动。以前汽车发动机的冷却水都是用自来水来充当，很多汽车发动机冷却系统都用专门的冷却液，因此也称为冷却液温度表。,2025/5/23 周五,4,燃油表,是显示油箱内的油量的仪表，单位是,L(,升,),，指针指向,“,F,”,，表示满油，指向,“,E,”,，表示无油；也有用,1/1,、,1/2,、,0,分别表示满油、半箱油和无油。燃油表内有两个线圈，分别在,“,F,”,与,“,E,”,一侧，传感器是一个由浮子高度控制的可变电阻，阻值变化决定两个线圈的磁力线强弱，也就决定了指针的偏转方向。,2025/5/23 周五,5,车速里程表,是由指示汽车行驶速度的车速表和记录汽车所行驶过距离的里程计组成的，二者装在共同的壳体中，并由同一根轴驱动。车速表是利用磁电互感作用，使表盘上指针的摆角与汽车行驶速度成正比。在表壳上装有刻度的表盘。,2025/5/23 周五,6,发动机转速表,该表反映发动机的转速的高低。,发动机转速表的工作状态应该是随油门大小的变化而变化。油门加大，转速上升,;,油门减小，转速下降,;,油门稳定，转速稳定。任何情况下出现的转速波动都是不正常的。虽然一些制造厂家的技术标准规定发动机怠速有上下,50,转,/,分钟的波动是正常的。但是在实际汽车的使用过程中，发动机怠速有,50,转,/,分钟的波动，往往该发动机已经存在故障的隐患。,2025/5/23 周五,7,电流表,用于指示蓄电池充电或放电的电流值，驾驶员可以通过电流表的示值情况判断充电系统工作是否正常,2025/5/23 周五,8,指示灯系统,机油压力过低报警灯,冷却液温度过高报警灯,制动蹄片磨损报警灯,驻车制动未松警告灯,制动液面不足报警灯,制动气压不足报警灯,燃油量不足指示灯,2025/5/23 周五,9,机油压力过低报警灯,：我们在驾驶过程中如果发动机机油压力指示灯报警，就应该立即靠边停车，熄火检查故障原因。否则会造成发动机零件磨损加剧甚至拉缸、烧瓦。发动机机油压力很重要，当发动机怠速时，机油压力低于,49KPa,，中等转速时机油压力低于,147 KPa,，高速时机油压力低于,196KPa,，统称为机油压力过低。,油量指示灯,：该指示灯用来显示车辆内储油量的多少，当钥匙门打开，车辆进行自检时，该油亮指示灯会短时间点亮，随后熄灭。如启动后该指示灯点亮，则说明车内油量已不足。,2025/5/23 周五,10,11,2025/5/23 周五,2025/5/23 周五,12,2025/5/23 周五,13,2025/5/23 周五,14,2025/5/23 周五,15,2025/5/23 周五,现代汽车仪表的发展趋势,其总的发展趋势为如下几点：,一、,仪表电子化,(1)电子化仪表能提供大量复杂的信息,为了提高汽车的使用性能，汽车的电子控制程度越来越高。电子控制装置必须能迅速、准确处理各种复杂的信息，并通过汽车仪表盘以数字、文字或图形等方式显示出来，使驾驶员了解与掌握汽车的当前状态，以便及时处理各种复杂的情况。目前，汽车的故障诊断、地形图显示、导航及各种信息服务装置都已开始装备汽车，汽车仪表盘作为信息显示终端已经是大势所趋。,(2)满足小型、轻量化的要求,为了使有限的驾驶空间尽可能宽敞些，用于汽车的各种仪表及附件都必须小型轻量化。电子化仪表不仅能适应各种传感器或控制系统的电子化，而且可实现小、轻、薄，既能节省汽车仪表盘附近的宝贵空间，增加一定的仪表数量，还可处理日益增多的信息量。,16,2025/5/23 周五,(3),高精度和高可靠性,实现汽车仪表的电子化，可为汽车驾驶员提供高精度的数据信息，同时，由于没有机械仪表中的那些机械传动部分，可减少了故障的发生率，大大提高了仪表的可靠性。,(4),一表多用,汽车电子化仪表可采用数字显示，可用一组数字进行分时显示，也可以同时显示多个参数，这样，汽车就不必为每个参数设置一个指示表，故使仪表盘得以简化，实现一表多用。,(5),外形设计自由度高,汽车仪表盘造型美观，这对一辆汽车来说非常重要，推出最流行的仪表新款式，选用外形设计自由度特别高的电子显示器件则是实现汽车现代化、提高产品竞争力的有力措施。,基于以上优点，汽车将会越来越多地装用各种用途的电子化仪表。造型新颖别致和功能强大的电子化仪表，将是今后车用仪表的发展趋势和潮流。,17,2025/5/23 周五,二、,仪表指示形式将演变成计算机终端显示器,未来汽车仪表发展趋势，就是充分应用光技术和机、电一体化技术，并突出现代信息技术和网络技术的应用，仪表的形式将发生根本改变，指示形式将演变成一个高清晰度的计算机显示器。,三、仪表功能拓宽,未来汽车仪表的功能将不局限于现在的车速、里程、发动机转速、油量、水温、方向灯指示，还可能增添如下功能。,(1)带ECU(电子控制装置)的汽车仪表智能化,能指示安全系统运行状态，如轮胎气压、制动装置、安全气囊、安全带等，这些信号传输型式，信号，供ECU读取，以便ECU能准确地综合判断这些安全装置的工作状态，并给出故障显示提醒驾驶员，或指导维修人员排除故障。,（2）将防盗系统纳入汽车仪表ECU的监管下,如在车门、后行李箱等处安装防盗锁指纹识别开启系统，防撬振动报警装置，防盗点火启动装置等。,四、仪表将广泛应用电光学技术,改用电子摄像显示后视系统，驾驶员的视野范围将更宽。,18,
