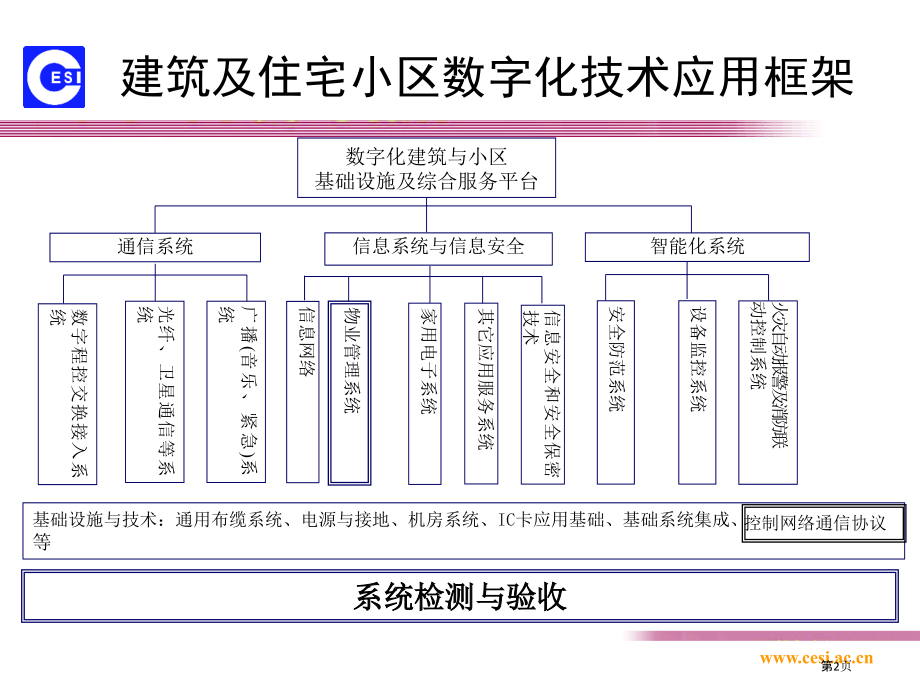

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,建筑及住宅小区数字化技术应用第一部分 运行服务,徐冬梅,xudm,010-84029158,-11-14,第1页,建筑及住宅小区数字化技术应用框架,数字化建筑与小区基础设施及综合服务平台,信息系统与信息安全,智能化系统,安全防范系统,设备监控系统,火灾自动报警及消防联 动控制系统,基础设施与技术：通用布缆系统、电源与接地、机房系统、IC卡应用基础、基础系统集成、,等,系统检测与验收,控制网络通信协议,物业管理系统,其它应用服务系统,家用电子系统,信息网络,信息安全和安全保密技术,通信系统,数字程控交换接入系统,光纤、卫星通信等系统,广播(音乐、紧急)系统,第2页,第一部分 运行服务,目 次,前 言IV,1 范围1,2 规范性引用文件1,3 术语、定义和缩略语4,4 总体结构5,5 通信系统8,6 信息系统9,7 信息安全11,8 安全保密技术12,9 设备监控系统13,10 火灾自动报警及消防联动控制系统14,11 安全防范系统14,12 通用布缆系统15,13 基础系统集成28,14 电源与接地28,15 环境29,16 机房系统30,17 住宅小区数字化系统34,18 IC卡应用基础36,第3页,第一章 范围,本部分要求了建筑及住宅小区数字化技术应用平台体系结构，该平台由智能化系统、信息系统与信息安全、通信网络系统以及支持这些系统工程基础设施：通用布缆系统、电源与接地、环境、机房系统、IC卡、基础系统集成等组成。,本部分适合用于建筑及住宅小区数字化技术应用系统平台设计。,第4页,第四章 总体结构,包括关键技术有：,局域网技术；,信息安全技术；,智能自动化技术；,通用布缆技术；,系统集成技术；,家用电子系统技术；,IC卡技术。,第5页,第五章 通信系统,程控交换子系统,视频服务子系统,数据接入子系统,公共广播子系统,第6页,第六章 信息系统,信息网络,局域网和/或无线局域网,应用系统,内部信息服务,互联网信息服务,物业管理系统等。,第7页,局域网技术及相关标准,LAN技术,数据传输速率,标准,CSMA/CD,10Mbit/s，100Mbit/s，1000Mbit/s,ISO/IEC 8802.3,令牌传递环,4 Mbit/s，16 Mbit/s,ISO/IEC 8802.5,DQDB,未要求上限,ISO/IEC 8802.6,按需优先级,100Mbit/s,ISO/IEC 8802.12,DSSS,2 Mbit/s,5.5 Mbit/s,11 Mbit/s,GB 15629,.11,GB 15629,.1102,FHSS,2 Mbit/s,GB 15629,.11,OFDM,6,9,12,18,24,36,48,54 Mbit/s,ISO/IEC 8802.11a,FDDI,100Mbit/s,ISO/IEC 9314-1-2-3-6,第8页,第七章 信息安全,信息系统基本安全活动,风险分析与评定,安全体系,第9页,第八章 安全保密技术,本章要求包括国家秘密党政机关、企事业单位建筑智能化工程安全保密技术要求，适合用于包括国家秘密党政机关、企事业单位建筑住宅数字化工程。,第10页,第九章 设备监控系统,空调与通风监控子系统；,照明监控子系统；,给排水监控子系统；,热源和热交换监控子系统；,冷源监控子系统；,电梯和自动扶梯监控子系统。,第11页,第十章 火灾自动报警及消防联动控制系统,火灾自动报警；,消防联动。,第12页,第十一章 安全防范系统,视频监控系统,入侵报警系统,巡更系统,出入口控制（门禁）系统,汽车停车场管理系统,访客对讲或可视对讲系统。,第13页,第十二章 通用布缆系统,组成：,园区主干布缆子系统；,楼宇主干布缆子系统；,水平布缆子系统。,支持服务,支持话音、数据、文本、图像和视频等服务。,第14页,通用布缆技术,ISO/IEC 11801 信息技术 用户建筑群通用布缆,ISO/IECTR 14763-2 信息技术 用户建筑群布缆实施和运行 第2部分：布铜缆规划和安装,ISO/IEC TR 14763-1信息技术 用户建筑群布缆实施和运行 第1部分：管理,ISO/IEC TR 14763-3信息技术 用户建筑群布缆实施和运行 第3部分：布光缆验收测试,IEC 61953-1通用布缆系统 按照ISO/IEC 11801平衡通信布缆测试规范 第1部分:已安装布缆(GB/T),第15页,第十三章 基础系统集成,基础系统集成是智能化系统、信息系统与信息安全及通信系统集成，该集成包含多网（信息、语音、视频、监控）融合结构模式。,第16页,第十四章 电源与接地,电源系统；,接地。,第17页,第十五章 环境,空间环境；,室内空调环境；,空气环境质量；,视觉照明环境；,室内电磁干扰环境。,第18页,第十六章 机房系统,温度、湿度、尘埃、噪声、照明、无线电干扰环境场强、磁场干扰环境场强、风量、正压、装修、漏水、接地电阻、防雷、频率、电源参数、静电防护、供配电、消防、安全、空气质量。,第19页,第十七章 住宅小区数字化系统,家用电子系统：,家用电子设备与家庭网络之间宜以接口连接；,接口标准推荐符合ISO/IEC 10192系列、家用电子系统符合ISO/IEC 14543系列、ISO/IEC 15067系列及ISO/IEC 14762；,家庭网络应支持一个或各种不一样媒体（如：电力线、平衡线缆、红外或无线）组网，同时可连接到外部网（如：Internet、电话、有线电视及报警网络）。,第20页,家用电子系统实例,基于不一样媒体网络实例,设备和接口选择实例,应用范围实例,UI NAU,UI NAU,UI NAU,UI NAU,UI NAU,UI NAU,PI NAU,PI NAU,PI NAU,X 照明设备,X 洗衣机,X 供暖设施,Y 报警,X ,家务,X 音频设备,X 视频设备,X 无线设备,X ,Y 传感器,Y 中继,文化和娱乐,通用应用,X 电话,X ISDN终端,内部和外部网络控制,过程接口,通用接口,X UI适配,Y PI适配,X ,X ,同轴线缆,平衡线缆,电力线,第21页,第十八章 IC卡基础设施,发卡商支持子系统,服务提供商支持子系统,登录判别子系统,发卡业务支持子系统,终端,卡读写器,IC卡服务提供子系统,服务终端组成,第22页,谢谢!,第23页,
