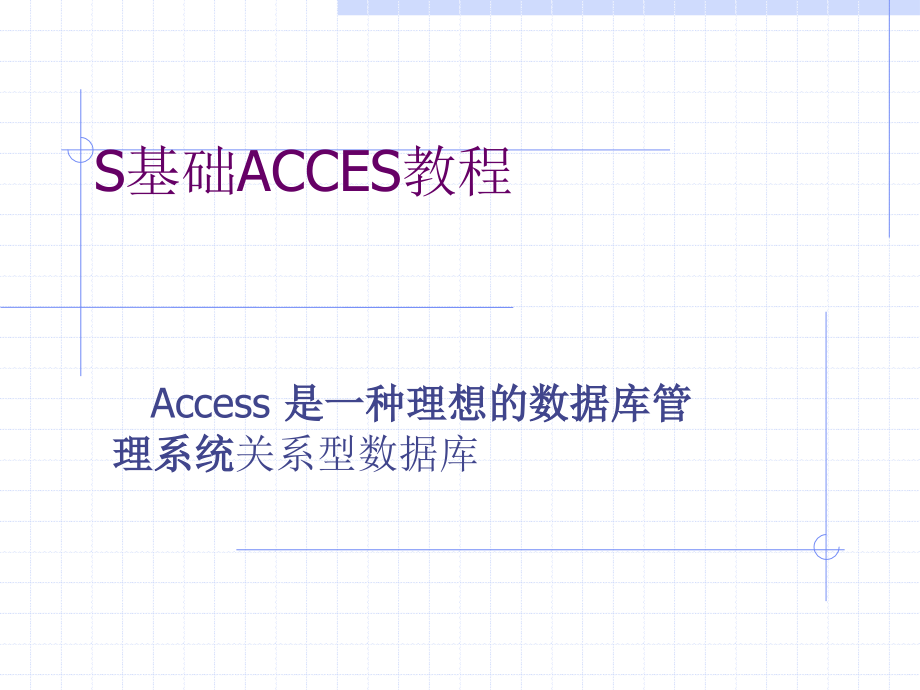

S基础ACCES教程课件.ppt

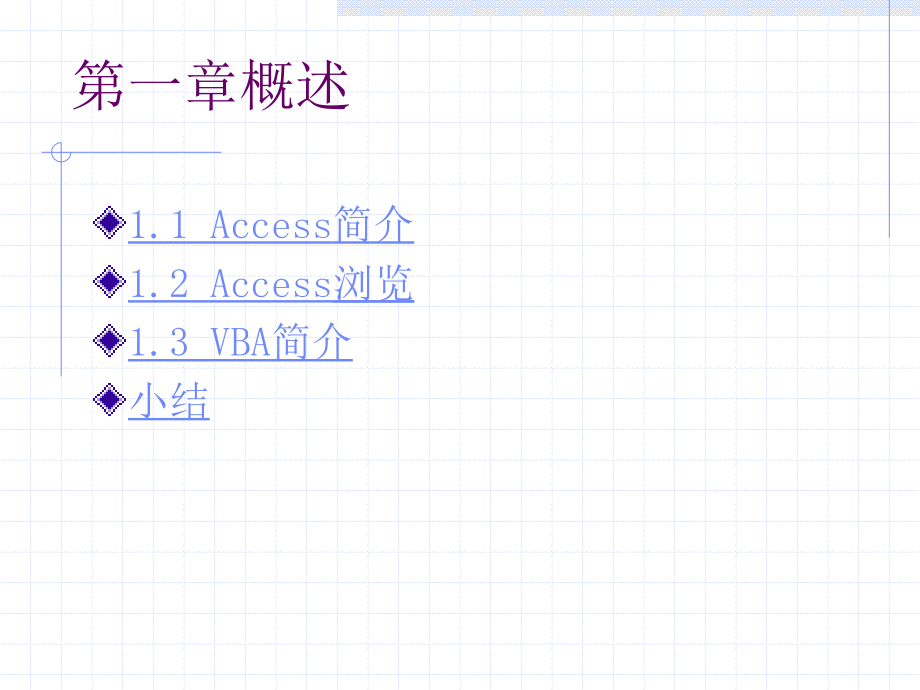

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,S,基础,ACCES,教程,Access,是一种理想的数据库管理系统,关系型数据库,第一章概述,1.1 Access,简介,1.2 Access,浏览,1.3 VBA,简介,小结,1.1,Access,简介,Access,作为,Microsoft Office,软件中的一个重要的组成部分，随着版本的一次次升级，现已成为世界上最流行的桌面数据库管理系统。,1.1.1,Access,应用及发展现状,Access,历经多次升级改版，,Access2.0,到,Access95,、,Access,97,、,Access,2000,、,Access,2002,以及,Access2003,1.1.2 Access,的特点,Access,中的七种数据库对象，分别是,数据表,、,查询,、,窗体,、,报表,、,web,页,、,宏,和,模块,。,Access,作为,数据库管理系统，与其它数据库软件的比较：,Access,中的强大的开发工具,(VBA),Microsoft Access,与,Microsoft office,中的,Excel,共享数据,Access,中的强大的帮助信息,Access,中的向导功能,Access,中可使用,Internet,功能,Access2002,数据库具有较强的安全性,（,1,）数据表,数据表 是关于特定实体的数据集合，由字段和记录组成。一个数据库中可以有多个数据表。见图,1.1,字段就是表中的一列，字段存放不同的数据类型，具有一些相关的属性，字段的基本属性有：字段名称，数据类型，字段大小等，可设定不同的取值。,记录就是数据表中的一行，记录用来收集某指定对象的所有信息。,返回,（,2,）查询,查询是数据库的核心操作。利用查询可以按照不同的方式查看、更改和分析数据。也可以利用查询作为窗体、报表和数据访问页的记录源。查询的目的就是根据指定条件对数据表或其他查询进行检索，筛选出符合条件的记录，构成一个新的数据集合，从而方便用户对数据库进行查看和分析。,Access,中的查询包括选择查询、计算查询、参数查询、交叉表查询、操作查询、,SQL,查询。,返回,（,3,）窗体,设计一个好的窗体就建立起友好的用户界面，会给使用者带来极大方便，使所有用户都能根据窗体中的提示完成自己的工作，而不用专门进行培训。这是建立窗体的基本目标。,返回,（,4,）报表,报表是以打印的形式表现用户数据。如果想要从某些记录打印信息时就可以使用报表。通常情况下，我们需要的是打印到纸张上的报表。在,ACCESS,中，报表中的数据源主要来自基础的表、查询或,SQL,语句。用户可以控制报表上每个对象（也称为报表控件）的大小和外观，并可以按照所需的方式选择所需显示的信息以便查看或打印输出。,返回,（,5,）数据访问页,数据访问页是,Access,发布的,Web,页，用户通过数据访问页能够查看、编辑和操作来自,Internet,或,Intranet,的数据，而这些数据是保存在,Access,数据库中的。这种页也可能包含来自其他数据源（如,Excel,工作表）的数据。,数据访问页是直接与数据库连接的。当用户在,Microsoft Internet Explorer,中显示数据访问页时，实际上正在查看的是该页的副本。对所显示数据进行的任何筛选、排序和其他相关数据格式的改动，只影响该数据访问页的副本。但是，通过数据访问页对数据本身的改动，例如修改值、添加或删除数据，则都会被保存在基本数据库中。,返回,（,6,）宏,宏是指一个或多个操作的集合，其中每个操作实现特定的功能，如打开某个窗体或打印某个报表。宏可以使某些普通的、需要多个指令连续执行的任务能够通过一条指令自动地完成。宏是重复性工作最理想的解决办法。例如，可设置某个宏，在用户单击某个命令按钮时运行该宏，可以打印某个报表。,宏可以是包含一个操作序列的一个宏，也可以是若干个宏的集合所组成的宏组。宏组是一系列相关宏的集合，将相关的宏分到不同的宏组有助于方便地对数据库进行管理。,返回,（,7,）模块,模块是将,VBA,（,Visual Basic for Applications,）的声明和过程作为一个单元进行保存的集合，即程序的集合。模块的主要作用是建立复杂的,VBA,程序以完成宏等不能完成的任务。,模块有两个基本类型：类模块和标准模块。,返回,1.2 Access,浏览,1.2.1,安装,Access,1.2.2,启动与退出,Access,1.2.3,Access,界面,1.2.4,Access,帮助,1.2.2,启动与退出,Access,启动,Microsoft Access,退出,Microsoft Access,返回,1.2.3 Access,界面,1.2.3 Access,界面,1.Access,数据库菜单栏介绍,（,1,）,Access,数据库菜单栏,（,2,）打开菜单的方法,2.Access,常用工具栏介绍,（,1,）,Access,数据库的工具栏,（,2,）打开工具栏的方法,3.Access,数据库设计视图窗口介绍,返回,数据库设计窗口,1.2.4 Access,帮助,“,目录,/,索引,”,“,这是什么？,”,“,Office,助手,”,“,网上,Office,”,返回,1.3 VBA,简介,1.3.1 VBA,介绍,1.3.2VBE,介绍,1.3.1 VBA,介绍,VBA,是一种面向对象的语言,VBA,是,Microsoft Access,中的内置编程语言，,VBA,的语法与独立运行的,Visual Basic,编程语言相互兼容,VBA,是一套完整的应用程序开发环境，用户可用,Visual Basic,语言来编写程序，完成对数据库的设计。,1.3.2 VBE,介绍,在,Access,中提供的,VBA,开发界面称为,VBE(Visual Basic Editor),。在,VBE,中可编写,VBA,函数和过程。,VBE,窗口见下页：,（,1,）,VBE,的启动方法,（,2,）,VBE,工具栏介绍,VBE,窗口,21,世纪高等院校规划教材,综合布线技术与施工,第,1,章 综合布线系统概述,本章学习目标,本章对综合布线系统进行了简介的介绍。通过本章学习，读者应掌握以下内容：,*,综合布线的含义,*,综合布线的特点,*,综合布线的应用场合,*,综合布线标准的意义,1.1,综合布线的含义,一 综合布线的基本概念,1.,综合布线的含义,综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。,2.,综合布线的特点,(1),兼容性,(2),开放性,(,3),灵活性,(4),可靠性,(5),先进性,(6),经济性,3,.,综合布线的发展过程,1984,年,世界上第一座智能大厦产生。,1985,年初,计算机工业协会,(CCIA),提出对大楼布线系统标准化的倡仪,1991,年,7,月，,ANSI/EIA/TIA568,即,商业大楼电信布线标准,问世，同时，与布线通道及空间、管理、电缆性能及连接硬件性能等有关的相关标准也同时推出,1995,年底，,EIA/TIA 568,标准正式更新为,EIA/TI A/568A,，同时，国际标准化组织,(ISO),推出相应标准,ISO/IEC/IS11801,。,1997,年,TIA,出台六类布线系统草案，同期，基于光光纤的千兆网标准推出。,1999,年至今，,TIA,又陆续推出了六类布线系统正式标准，,ISO,推出七类布线标准。,综合布线是现代网络的基础，采用综合布线是因为：,采用综合布线可以使系统结构清晰，便于管理和维护。,采用综合布线,由于选用的材料统一先进，有利于今后展需要。,采用综合布线技术，系统的灵活性强，可适应各种不同的需求。,综合布线系统便于扩充，同时节约费用，提高系统的可靠性。,综合布线作为开放系统，有利于各种系统的集成。,综合布线与传统布线的比较,传统布线,结构化综合布线,1,方案设计,各个系统独立进行设计，在线路上存在着过多的牵制，需要多次进行图纸汇总才能得到一个妥协的方案，设计周期长。,将各个系统综合考虑，设计思路简洁，并可以根据用户的需要方便灵活地变更设计方案，节省大量时间,2,传输介质,不同的系统采用不同的传输介质：,1.,电话系统采用专用的电话线,2.,电脑系统采用同轴电缆,3.,电话线，电脑线不能互用,采用统一的传输介质：,1.,全部采用双绞线传输,2.,电话线、电脑线可以互用,3,灵活性及开放性,1.,各个系统相互独立，互不兼容，造成用户极大的不方便,2.,设备的改变或移动都会导致整个布线系统的变化,3.,难于维护和管理，用户无法改变布线系统来适应自己的要求,1.,用户可以灵活地管理大楼内各个系统,2.,设备改变、移动后，只需方便地变更跳线即可,3.,大大减少了维护人员和管理人员的数量,4,扩展性,1.,计算机和通讯技术的飞速发展，使现在的布线难以满足以后的需求,2.,很难扩展，需要重新施工，造成时间、材料、资金及人员上的浪费,1.,在,15-20,年内充分适应计算机及通讯技术的发展，为办公自动化打下了坚实的线路基础,2.,在设计时已经为用户预留了充分的扩展余地，保护了用户的前期投资,5,施工,各个系统独立施工，施工周期长，造成人员、材料及时间上的浪费,1.,各个系统统一施工，周期短，节省大量时间及人力、物力,综合布线的经济分析,综合布线的性能价格比是极高的，从技术与灵活性角度看，主要表现在以下几方面：,(,1),采用标准的综合布线后，只需将电话或终端插入早已敷设在墙壁上的标准插座，然后在同层的弱电井配线间隔（用户只租一层的情况）的跳线架做相应跳接线操作，就可解决用户的需求。,(,2),大厦的使用者当需要把设备从一个房间搬迁到另一层的房间去，或者在一个房间中增加其它新的设备时，同样只要在原电话插口作简单的分线处理，然后在同层弱电井的配线间和总设备间做跳线操作，很快就可以实现这些新增加的需求，而不需要重新布线。,(,3),如果采用光纤、超五类或三类线缆混合的综合布线方式，可以解决诸如三维多媒体的传输和用户对,ISDN,、,ATM,的需求，可以实现大厦与未来全球信息高速公路的接轨等具有前瞻性的需求。,综合布线与传统布线的性能价格比曲线如图,1-1,所示。,从图,1-1,中可以看到，随着时间的推移，综合布线的曲线是上升的，传统布线的曲线是下降的。这样形成一个剪刀差，时间越长，两种布线方式的性能价格比的差距越大。,由于综合布线是将原来相互独立、互不兼容的若干种布线，集中成为一套完整的布线体系，统一设计，并由一个施工单位完成几乎全部弱电线缆的布线，因而可省去大量的重复劳动和设备占用。并且，随着系统个数的增加，综合布线的初投特性体现越明显。,图,1-1,综合布线与传统布线性能价格比,综合布线初始投资与系统个数的关系如图,1-2,所示。,图,1-2,综合布线初始投资与系统个数,由图,1-2,可见，当应用系统数为,1,个时，传统布线方式的投资约为综合布线的一半。,1.2,综合布线的标准,一、,标准和产品的概念,1.,标准和产品的概念,我国定义：标准是对重复性事物和概念所做的统一规定，它以科学、技术和实践经验的综合成果为基础，经有关方面协商一致，由主管机构批准，以特定形式发布，作为共同遵守的准则和依据。,2.,产品标准细分为：产品质量标准、产品包装标准、产品管理标准。,产品质量标准：是指产品质量特性应达到的要求。如强度、硬度、化学成分、舒适度、灵敏度等,产品包装标准：生产活动中，对所有产品制作的运输包装和销售包装的品种、规格、尺寸、参数、工艺、成分、性能等所做的统一规定。,产品管理标准：它是以各种产品的管理事项为对象所制定的标准。,3.,从标准总体的法律属性分类,强制性标准：凡是,“,保障人体健康、人身、财产安全的标准和法律、行政法规规定强制执行的标准是强制性标准,”,。,推荐性标准：除强制标准之外的标准。,4.,按标准的适用范围的分级：国家标准、行业标准、地方标准、企业标准。,5.,按标准对象的业务性质分类,技术标准,基础标准：在一定范围内作为其它标准的基础,.,方法标准：试验、分析、抽样、测定、工艺等标准,综合性标准：兼有以上两种内容的标准,工程材料、设备、构配件标准：即产品标准,经济标准,管理标准,二 标准化组织,国外的标准化组织及其标准目标：,美国国家标准学会（,ANSI,）,电子工业协会（,EIA,）,电气和电子工程师学会（,IEEE,）,通信工业协会（,TAI,）,美国国家消防协会（,NFPA,）,国际标准化组织（,ISO,）,CSA,国际（,CSA,）,TAM,论坛,欧洲电信标准学会（,ETSI,）,保险商实验室（,UL,）,我国的标准发布主要有：,(1),协会标准,(2),行业标准,（,3,）国家标准,（,4,）企业标准,三,.,国外综合布线系统的主要标准,1985,年初,ANSI/EIA/TIA,（,电子工业协会,/,通信工业协会,),开始制定,商业建筑物电信布线标准,（,EIA/TIA 568,）,。,1991,年,7,月，,EIA/TIA,颁布第一版，它将电话和计算机两种网络的布线结合在一起而出现综合布线系统。它是综合布线系统最早的奠基性标准。同时，,商业建筑物电信布线通道和及空间标准,（,EIA/TIA 569,）,也同时推出。,1995,年,10,月，上述标准经过改进，正式修订为：,ANSI/,EIA/TIA 568A,。,1999,年发布一个增补版,EIA/TIA-568-A.5,，,并推荐,5e,类和,6,类的相关内容。,2000,年,EIA/TIA-568-B,颁布,三,.,国外综合布线系统的主要标准,1988,年开始，国际标准化组织,/,国际电工协会（,ISO/,IEC,）在美国标准的基础上修改和补充，于,1995,年,7,月正式颁布,信息技术,用户建筑物综合布线,ISO/IEC 11801,：,1995(e),，作为国际标准。,国际布线标准和美国标准的主要不同点是：除名词术语有差别外，在综合布线系统组成和选用线缆品种方面是不同的。,1999,年国际标准化组织,/,国际电工协会对,ISO/IEC 11801,：,1995(e),发布了两个修订补充文件：,Am1:1999,和,Am2:1999,简称：,ISO/IEC 11801,：,1999,。,三,.,国外综合布线系统的主要标准,1995,年,7,月，国际电工协会,-,电工技术标准化欧洲委员会（,IEC-CENELEC,）颁布了,信息技术综合布线系统,（,EN 50173,：,1995,）的欧洲标准，供英、法、德等一些国家使用。该标准取材于国际标准,ISO/IEC 11801,：,1995(e),，并结合欧洲各国的特点有所补充。,目前，已有,EN50173 A1,：,2000,和,EN50173,：,2001,。,其它标准：,EN50167,：,水平布线电缆,EN50168,：,工作区布线电缆,EN50169,：,主干电缆,国外家居布线系统,1991,年,5,月制定第一个,ANSI/EIA/TIA 570,家居布线标准。,1998,年,9,月，,EIA/TIA,正式修订及更新家居布线标准，并命名为：,ANSI/EIA/TIA 570A,家居电信布线标准,。该标准是建立在,ANSI/EIA,/TIA-568A,：,1995,商业建筑物电信布线标准,和,ISO/IEC 11801,：,1995,信息技术,用户建筑物综合布线,之上的。,在标准中要求家居布线系统应能支持语音、数据、视频、多媒体、家居自动化系统、环境保护管理、安全保卫、有线电视、传感器和报警器以及对讲机等服务。,2.,我国网络,综合布线的现状,2000,年,8,月,建筑与建筑群综合布线工程系统设计规范,GB/T 50311-2000,2000,年,8,月,建筑与建筑群综合布线系统工程验收规范,GB/T 50312-2000,2000,年,10,月,智能建筑设计标准,GB/T 50314,信息产业部颁布的,综合布线标准,YD/T926-2001,YD/T926.1-2001,：总规范,YD/T926.2-2001,：为综合布线用电缆、光缆技术要求部分,YD/T926.3-2001,：为综合布线用连接硬件技术要求,3,.,我国网络,综合布线的曾用标准,中国工程建设标准化协会,建筑与建筑群综合布线工程设计规范,CECS,72,：,97,建筑与建筑群综合布线系统工程施工及验收规范,CECS,89,：,97,邮电部,/,信息产业部,大楼通信综合布线系统第一部分,:,总规范,YD/T926.1-1997,大楼通信综合布线系统第一部分,:,综合布线用电缆、光缆技术要求,YD/T926.2-1997,大楼通信综合布线系统第一部分,:,综合布线用连接硬件技术要求,YD/T926.3-1998,4,.,采用国际标准和国外先进,标准的原则,等同于国际标准,它是指国家标准仅有或没有编辑性修改,等效于国际标准,它是指仅仅有小的技术差异。例如在国家标准中不得不列的条款，而在国际标准中可被接受。相反亦同样。,不等效于国际标准,它是指在技术上有重大的差异。例如在国家标准中不能接受的条款，而在国际标准中可被接受。相反亦同样。但是在制定国家标准时仍然是以国际标准为基础的，只是不能使用,“,等效,”,这个术语。,4,.,采用国际标准和国外先进,标准的原则,对于采用的方式，不拘一格。不论是等效采用，还是局部采用，都算是采用国际标准和国外先进标准。,以局部采用为主。由于工程建设标准具有综合性强、涉及而广、内容复杂等特点，一般以局部采用的方式居多。,明确采用的界限。凡属于下列内容，不得采用国际标准和国外其它标准，只能从中汲取其有益的部分，为我所用。,与气候等自然条件或其它地理因素有关的内容；,与国家保护资源或控制使用资源有关的内容；,与国家能源政策相抵触的内容；,不适合我国的经济水平、生活习惯的内容。,1.3,综合布线的发展趋势,一、六类布线标准及特点,六类布线提供两倍于超五类的带宽，大大提高了信噪比性能余量。,六类标准还包括提高电磁兼容性时对线缆和连接硬件平衡建议。,六类标准草案中的规定涉及到介质、布线距离、接口类型、拓扑结构、安装实践、信道性能及线缆和连接硬件性能等多方面的要求。,1.3,综合布线的发展趋势,二、七类布线,七类标准是一套在,100,欧姆双绞线上支持最高,600MHz,带宽传输的布线标准。,从七类标准开始，布线历史上出现了和,“,RJ,型,”,和,“,非,-RJ,”,型接口的划分。,七类布线有着较大的竞争优势。,至少,600MHz,的传输速率,低成本,1.3,综合布线的发展趋势,三、光纤网,全光网，原理上讲就是网中直到端用户节点之间的信号通道仍然保持着光的形式，即端到端的全光路，中间没有光电转换器。,全光网的基本结构可以分为光网络层和电网络层。,光纤用户网的主要技术是光波传输技术。,全光网络逐步替代铜缆网络将是一个大的趋势，这种替代会在一些细分的局部市场开始，包括：,（,1,）重要政府单位和重大工程项目。,（,2,）高档小区应用。,第,3,章 综合布线系统工程设计,本章学习目标,本章主要讲述了系统设计中的常见术语与符号、系统设计等级、设计原则与步骤，并对各子统的构成及设计原则与注意事项进行了较为详尽的说明。应掌握以下基本知识：,认识系统设计中的常用符号,掌握系统设计的原则，并能遵循系统设计的基本步骤完成系统设计,3.1,概述,学习目标：了解系统设计的常见术语。,知道系统设计的设计等级和一般原则。,学习重点：掌握系统设计的原则。,学习难点：熟练掌握系统设计的原则。,一、综合布线的术语,结构化布线（,Structured Cabling System,）：是将建筑群内的若干种线路系统，包括电话系统、数据通信系统、报警系统、监控系统合为一种布线系统。,建筑与建筑群综合布线系统（,Generic Cabling Ssystem for Building and Campus,）：建筑物或建筑群内的传输网络，既使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，又使这些设备与外部通信网络相连接。,配线系统（水平子系统）（,Horizontal Subsystem,）：由信息插座、配线电缆或光缆、配线设备和跳线等组成。国外称之为水平子系统。,工作区（,Work Area,）：是需要设置终端设备的独立区域。,管理（,Administration,）：管理是针对设备间、交接间、工作区的配线设备、缆线、信息插座等设施，按一定模式进行标识和记录。,设备间（,Equipment Room,）：安装各种设备的房间，对综合布线言，主要是安装配线设备。,建筑群子系统（,Campus Subsystem,）：由配线设备、建筑物之间的干线电缆或光缆、跳线等组成。,交接间：安装楼层配线设备的房间。,安装通道：布放综合布线缆线的各种管网、电缆桥架、线槽等布线空间的统称。,安装空间：安装各种设备所需的房间或场地的统称。,实体安全（,Physical Security,）：保护计算机设备、设施（含网络）以及其他媒体免遭地震、水灾、火灾、有害气体和其他环境事故（如电磁污染等）破坏的措施、过程。,二、,ANSI/EIA/TIA 568B,简介,568B,的以前版本的区别：,电信基础设施标准中所有定义都进行了协调。,为,5e,类均衡,100,欧姆电缆提供了性能技术条件。,为,50/125m,光纤和光缆的提供了性能技术条件。,除了,568 SC,外，采用可替换的光纤连接器设计。,增加了,6,类对绞线缆的性能指标。,568B,简介,系统结构：,水平电缆,基干电缆,工作区,电信室,设备室,进局设施,管理,1,、水平敷设电缆,水平敷设电缆是电信电缆敷设系统的一部分，可由工作区电信引出口,/,连接器扩展到电信室的水平交叉接线。水平电缆布线包括水平电缆，工作区电信出口,/,连接器，机械终端及电信室里的软线或跳线，还可包括多用户电信引出口组件和加强点。,在设计水平电缆布线时，应考虑下面的公用服务和系统清单（此清单不完整）。,a),声音电信服务,b),室内转接设备,c),数据电信,d),局域网（,LAN,）,e),视频,f),建筑物的其它信号系统（建筑物的自动化系统，如火灾、安全等）。除了满足今天的电信要求外，水平布线还有利于将来的维修和重新布置。它还可以配备将来的设备和服务变更装置。,(1),水平距离,最大水平距离应为,90,米（,250,英尺），与介质类型无关。,交叉接线设备中的交叉连接跳线和软线的长度，包括水平交叉接线，跳线及将水平电缆线与设备或主干电缆连接的软线，应不超过,5,米（,16,英尺）长。,注：对每个水平通路说，在形成最大距离时，从电信引出口,/,连接器至工作站允许有另外,5,米长。对于每个水平通路来说，工作区的缆线、软线或跳线以及电信室里的设备电缆,/,电线最长允许,10,米。,(2),认可的电缆,在水平布线系统中，认可并推荐采用两类电缆：,a),4,线对,100,欧姆非屏蔽扭线对（,UTP,）或屏蔽扭绞线对（,ScTP,）电缆,b),2,纤维多模光纤电缆，或,62.5/125,或,50/125,m,。,(3),电缆选型,在每个工作区将提供至少两个电信出口,/,连接器。一个电信引出口,/,连接器可能与声音有关，另一个与数据有关。根据目前预计要求，应考虑安装附加引出口,/,连接器。,a),一个电信引出口,/,连接器将由,4,线对,100,欧姆,3,类以上电缆（推荐采用,5e,类）支持,b),另一个,/,第二个电信引出口,/,连接器将最少由下面的其中一个水平介质支持。此介质的选择是以目前预计的需求为基础的。,1,）,4,线对,100,欧姆,5e,类电缆,2,）,2,光纤多模光缆，或为,62.5/125,或,50,、,125,m,(4),接地条件,接地系统通常是它们所保护的专门信号或电信电缆系统的组成部分。除了有助于保护人员和设备免于危险的电压外，正确的接地系统可降低至,/,自电信系统的,EMI,（电磁干扰）。,接地不正确可能会产生感应电压，且这种电压可能会毁坏其他电信回路。,2,基干电缆布线,基干电缆布线之功能是在电信室、设备室、主端子间以及电信室布线系统结构中的引入设备之间提供接线。基干电缆布线由基干电缆、中间交叉连接线、主交叉连接线、机械终端以及基干交叉接线使用的软线或跳线组成。基干电缆布线还包括建筑物之间的电缆敷设。,(1),确认的电缆,100,欧姆双绞线对电缆,多模光纤电缆，或是,62.5/125,或,50,、,125m,单模光纤电缆,(2),基干电缆距离,下图中规定的最大基干距离是平衡的双绞线对电缆声音传输的准则所列的距离用于基干通路总长度，包括基干电缆、软线和设备电缆。,三类多线对,100,平衡欧姆基干电缆的长度，即支持专门为此类达,16MHz,电缆设计的数据应用电缆应限制到总长,90,米（,295,英尺）。,5,类多线对平衡,100,欧姆基干电缆长度，即支持,20MHz,到,100MHz,范围的专门为此而设计的数据应用电缆，被限制总长为,90,米（,295,英尺）。,90,米（,295,英尺）距离被假定为连接到主干线的设备电缆（线）的每一端需要,5,米（,16,英尺）。,图例：引入点：,EP,中间交叉接线：,IC,主交,主交叉接线：,MC,水平交叉接线：,HC,介质类型,A,B,C,100,欧姆绞线对,800,米,300,米,500,米,62.5,m,光纤,2000,米,300,米,1700,米,50,m,光纤,2000,米,300,米,1700,米,单模光纤,3000,米,300,米,2700,米,3,工作区,工作区各部分可从水平电缆系统的电信出口,/,连接器端点延伸到工作站设备。工作站设备可以是一系列装置之中的任何一装置，包括但不限于电话、数据终端和计算机。工作区域电缆布线对于良好管理的布线系统是个关键，然而，一般是非永久性设计的，因此相对来说补偿贸易更换。,根据工作区软线最大,5,米长（,16,英尺）,4,电信室,电信室的主要功能是用于终接水平分布的电缆。所有确认类型的水平电缆可终接在电信室可兼容的连接硬件上。同样，确认的主干电缆也可以终接在电信室可兼容的连接硬件上。在将各种服务延伸到电信引出口,/,连接器时，使用跳线或软线的水平和基干电缆终接的交叉接线具有灵活的接线方式。,为此而采用的连接硬件，跳线和软线统称之为“水平交叉接线”。电信室还可包含有基干电缆系统各部分的中间交叉接线或主交叉接线。,5,设备室,由于设备室的特点和所包含设备的复杂性，其被认为明显不同于电信室。一个设备室可提供任一功能或所有的电信室功能。,6,进局设备,进局设备由电缆、连接硬件、保护装置和将外部设备连接到室内电缆所需要的其它设备组成。这些部件可用于公用网络服务、个人网络用户室内服务或两者经调整的电信公司服务提供者及客户室内电缆之间的分界点可以是入口设备的一部分。,三、综合布线系统设计的一般原则,1,设计的一般原则,兼容性原则,开放性原则,灵活性原则,可靠性原则,先进性原则,可扩展性原则,经济性原则,标准化和规范化原则,2,设计要点,在具体进行设计时应把握以下要点：,尽量满足用户的通信要求；,了解建筑物、楼宇间的通信环境；,确定合适的通信网络拓扑结构；,选取适用的介质；,以开放式为基准，尽量与大多数厂家产品和设备兼容；,将初步的系统设计和建设费用预算告知用户,3.2,系统设计,学习目标：了解系统指标和技术指标。,掌握系统设计的步骤和过程。,学习重点：知道基本的系统指标和技术指标并掌握其设计的步骤,。,学习难点：掌握系统设计的步骤和过程，并会实际应用。,一,、,系统分级与传输距离限制,系统的分级是指对综合布线系统性能中的最高传输频率进行分级，其目的在于区分不同的传输带宽需要。表,4-5,给出了标准中关于系统分级与传输距离的限制。,最高 传输频率,对绞电缆传输距离,(m,),光缆传输距离,(m),应用举例,100,3,类,100,5,类,多模,单模,A,100kHz,2000,3000,-,-,PHX,、,X.21/V/11,B,1Mhz,200,260,-,-,N-ISDN,、,CSMA/CDIBASE5,C,16Mhz,100,160,-,-,CSMA/CD10BASE-T,、,Token Ring 4Mbit/s,、,Token Ring 16Mbit/s,D,100,Mhz,100,-,-,Token Ring 16Mbit/s,、,B-ISDN(ATM),、,TP-PMD,光 缆,-,-,-,2000,3000,CSMA/CD/FOIRL,、,CSMA/CD 10BASE-F,Token Ring,、,FDDI,、,LCF FDDI,、,SM FDDI,、,HIPPI,、,ATM,、,FC,表,4-5,系统分级和传输距离限值,二、综合布线设计的一般步骤,设计一个合理的综合布线系统一般包含七个主要步骤：,分析用户需求；,获取建筑物平面图；,系统结构设计；,布线路由设计；,可行性论证；,绘制综合布线施工图；,编制综合布线用料清单。,综合布线系统的设计过程，可遵循图,4-2,的描述。,图,3,-3,系统设计的流程图,3.3,工作区子系统,学习目标：知道工作区的概念和划分原则,掌握工作区适配器的选用原则和工作区的设计要点,学习重点：掌握信息插座与连接器的接法,学习难点：掌握信息插座与连接器的接法,一、工作区的概念,工作区子系统是指从设备出线到信息插座的整个区域，即一个独立的需要设置终端的区域划分为一个工作区。,图,3-4,工作区子系统,一个独立的工作区。通常是一部电话机和一台计算机终端设备。设计的等级为基本型、增强型、综合型。,二、工作区的划分原则,一个独立的需要设置终端设备的区域宜划分为一个工作区。,三、工作区适配器的选用原则,选择适当的适配器，可使综合布线系统的输出与用户的终端设备保持完整的电器兼容。,适配器的选用应遵循以下原则：,1,在设备连接器采用不同于信息插座的连接器时，可用专用电缆及适配器,2,在单一信息插座上进行两项服务时，宜用,Y,型适配器；,3,在配线（水平）子系统中选用的电缆类别,(,介质,),不同于设备所需的电缆类别,(,介质,),时，宜采用适配器；,4,在连接使用不同信号的数模转换设备、数据速率转换设备等装置时，宜采用适配器；,5,为了特殊的应用而实现网络的兼容性时，也可用转换适配器；,6,根据工作区内不同的电信终端设备（例如,ISDN,终端）可配备相应的适配器。,四,、,确定信息插座的数量和类型,综合布线的信息插座大致可分为嵌入式安装插座、表面安装插座、多介质信息插座,3,类。信息插座的数量和类型确定的原则为：,1,根据已掌握的客户需要，确定信息插座的类别；,2,根据建筑平面图计算实际可用的空间，依据空间的大小来确定信息插座的数量。,五、工作区设计要点,工作区内线槽的敷设要合理、美观；,信息座设计在距离地面,30cm,以上；,信息座与计算机设备的距离保持在,5 m,范围内；,网卡接口类型要与线缆接口类型保持一致；,所有工作区所需的信息模块、信息座、面版的数量要准确；,RJ45,水晶头所需的数量。,工作区设计时，具体操作可按以下三步进行：,根据楼层平面图计算每层楼布线面积。,估算信息引出插座数量，一般设计两种平面图供用户选择：为基本型设计出每,9,平方米一个信息引出插座的平面图；为增强型或综合型设汁出两个信息引出插座的平面图。,确定信息引出插座的类型。,六、信息插座连接技术要求,1.,信息插座与终端的连接形式,每个工作区至少要配置一个插座盒。对于难以再增加插座盒的工作区，要至少安装两个分离的插座盒。,信息插座是终端,(,工作站,),与水平子系统连接的接口。其中最常用,RJ45,连接器。,其连接如图,4-4,所示：,图 信息插座与终端的连接,2.,信息插座与连接器的接法,对于,RJ45,连接器与,RJ45,信息插座，与,4,对双绞线的接法主要有两种，一是,568A,标准，二是,568B,的标准。,568A,中,RJ45,连接器接法如图,4-5,所示。,568B,中,RJ45,连接器接法如图,4-6,所示。,图,568B RJ45,线序,图,568A RJ45,线序,568A,中,RJ45,信息插座的接法如图,4-7,所示。,568B,中,RJ45,信息插座的接法如图,4-8,所示。,图,568A,模块线序,图,568B,模块线序,3.4,配线子系统,学习目标：知道配线子系统的概念,如何选择电缆,认识信息插座 配线架和线缆管理器,学习重点：,认识配线子系统的组成,学习难点：如何选择电缆,一、配线子系统的概念,配线子系统应由工作区的信息插座、信息插座至楼层配线设备（,FD,）的配线电缆或光缆、楼层配线设备和跳线等组成,.,配线子系统与干线子系统的区别在于：配线子系统总是处在一个楼层上，并端接在信息插座或区域布线的中转点上。,配线子系统如图,4-9,所示。,图 配线子系统,二、线缆的选择,在配线子系统中常用的线缆有,4,种：,1.100W,非屏蔽双绞线（,UTP,）电缆；,2.100W,屏蔽双绞线（,STP,）电缆；,3.50W,同轴电缆；,4.62.5/125,m,光纤电缆。,线缆选择的一般原则为：,产品选型必须与工程实际相结合。,选用的产品应符合我国国情和有关技术标准（包括国际标准、我国国家标准和行业标准）。,近期和远期相结合,符合技术先进和经济合理相统一的原则。,三、信息插座,1,信息模块的类型,常见的信息模块主要有两种形式，一种是,RJ45,，还有一种是,RJ11,。,图,RJ45,普通模块、紧凑式模块、免打模块,图,RJ11,电话模块,四、配线架,配线架的作用是使所有信息点的数据线缆均集中到配线架上,.,常见的配线架有,RJ45,配线架、电话配线架、,光纤配线箱等。,1,RJ45,配线架,RJ45,配线架如图,4-12,所示。,图,RJ45,配线架,2,电话配线架,电话配线架如图,4-13,所示。其接线方式为卡接式，主要应用于,接收来自电话总机房的专线、直线电话和分机电话线,。,图,电话配线架,3,光纤配线箱,中间光纤配线箱主要应用于纯光网的光纤配线中。,五、线缆管理器,线缆管理器又称理线器，如图,4-15,所示。,图 线缆管理器,图,光纤配线箱,3.5,干线子系统,学习目标：知道干线子系统的概念,掌握干线子系统设计原则和布线设计步骤,学习重点：掌握干线子系统设计原则,学习难点：掌握布线设计步骤及应用,一、干线子系统的概念,干线子系统由设备间的建筑物配线设备、跳线以、及设备间至各楼层交接间 的干线电缆组成。,二,、,干线子系统的设计原则,1,干线子系统的设计应遵循以下的一般原则：,在确定干线子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。,应选择干线电缆最短，最安全、最经济的路由。,。,干线电缆可采用点对点端接，也可采用分支递减端接以及电缆直接连接的方法。,如果设备间与计算机房处于不同的地点，而且需要把话音电缆连至设备间，把数据电缆连至计算机房，则宜在设计中选干线电缆的不同部分来分别满足话音和数据的需要。,2,干线中的双绞线电缆,干线中的双绞线电缆设计时应
