建筑工程制图与识图结施图.ppt

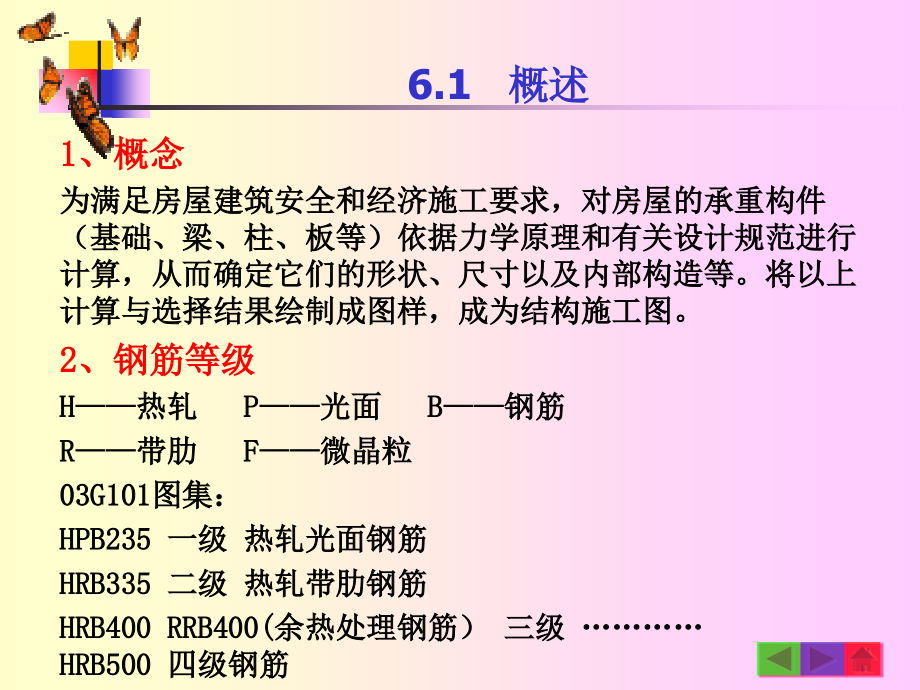

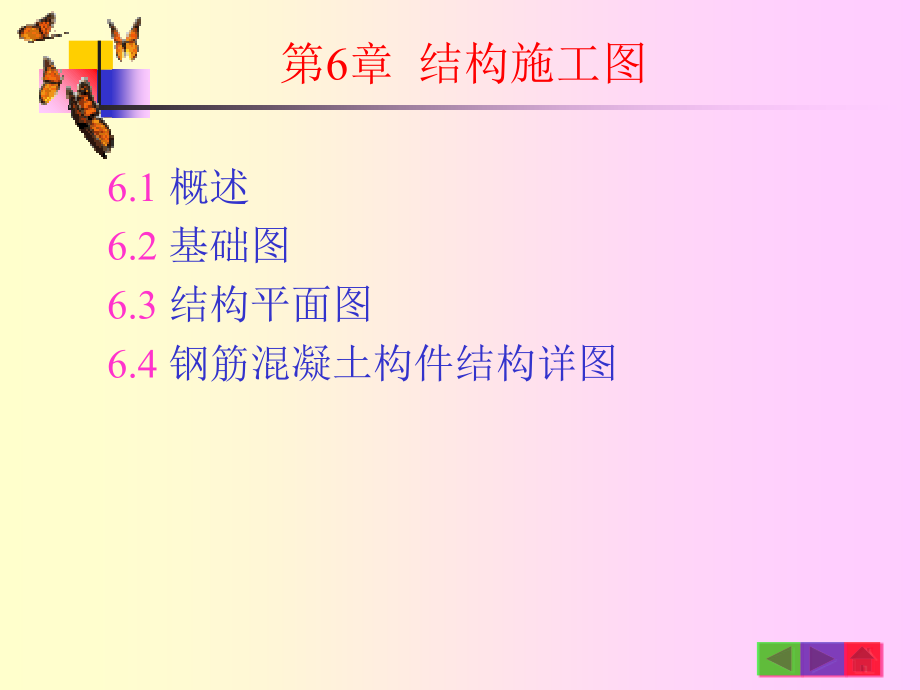

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,工商管理学院康秋燕,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第,6,章 结构施工图,6.1,概述,6.2,基础图,6.3,结构平面图,6.4,钢筋混凝土构件结构详图,6.1,概述,1,、概念,为满足房屋建筑安全和经济施工要求，对房屋的承重构件（基础、梁、柱、板等）依据力学原理和有关设计规范进行计算，从而确定它们的形状、尺寸以及内部构造等。将以上计算与选择结果绘制成图样，成为结构施工图。,2,、钢筋等级,H,热轧,P,光面,B,钢筋,R,带肋,F,微晶粒,03G101,图集：,HPB235,一级 热轧光面钢筋,HRB335,二级 热轧带肋钢筋,HRB400 RRB400(,余热处理钢筋）,三级,HRB500,四级钢筋,6.1,概述,11G101,图集：,HPB300,替代原,HPB235,一级 热轧光面钢筋,HRB335,二级 热轧带肋钢筋,HRBF335,微晶粒热轧带肋钢筋,HRB400 HRBF400,RRB400,三级,HRB500 HRBF500,四级钢筋,3,、钢筋分类（砖混结构、框架结构、框剪结构）,在钢筋混凝土构件中，根据形状和排放位置的不同，分为：,（,1,）受力筋,抵抗因压弯引起的拉力，即承受拉压应力的钢筋。,（,2,）弯起钢筋,由纵向受力钢筋弯起而成，弯起段可承受剪力与弯矩。,（,3,）架立筋,为固定受力筋和箍筋的位置，保证构件浇筑时形状不变而设立的钢筋。,（,4,）箍筋,用来固定纵向钢筋，承受剪力或扭力的钢筋。,（,5,）分布筋,用于固定受力筋位置，和受力筋一起构成钢筋骨架。分布筋放在受力筋的内侧。,（,6,）构造筋,因构造要求或施工安装要求配置的钢筋，如腰筋。,梁、柱、板构件配筋图,序号,名 称,代号,序号,名 称,代号,序号,名 称,代号,1,板,B,19,圈梁,QL,37,承台,CT,2,屋面板,WB,20,过梁,GL,38,设备基础,SJ,3,空心板,KB,21,过系梁,LL,39,桩,ZH,4,槽形板,CB,22,基础梁,JL,40,挡土墙,DQ,5,折板,ZB,23,楼梯梁,TL,41,地沟,DG,6,密肋板,MB,24,框架梁,KL,42,柱间支撑,ZC,7,楼梯板,TB,25,框支梁,KZL,43,垂直支撑,CC,8,盖板,GB,26,屋面框架梁,WKL,44,水平支撑,SC,9,挡雨板,YB,27,檩条,LT,45,梯,T,10,吊车安全道板,DB,28,屋架,WJ,46,雨篷,YP,4,、常用构件代号,序号,名 称,代号,序号,名 称,代号,序号,名 称,代号,11,墙板,QB,29,托架,TJ,47,阳台,YT,12,天沟板,TGB,30,天窗架,CJ,48,梁垫,LD,13,梁,L,31,框架,KJ,49,预埋件,M,14,屋面梁,WL,32,刚架,GJ,50,天窗端壁,TD,15,吊车梁,DL,33,支架,ZJ,51,钢筋网,W,16,单轨吊车梁,DDL,34,柱,Z,52,钢筋骨架,G,17,轨道连接,DGL,35,框架柱,KZ,53,基础,J,18,车挡,CD,36,构造柱,GZ,54,暗柱,AZ,5,、钢筋图示（,P151,、,152,）,6.2,基础图,1,、独立基础,建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用圆柱形和多边形等形式的独立式基础，这类基础称为独立式基础，也称单独基础。独立基础分三种：阶形基础、坡形基础、杯形基础。,2,、独立基础平法施工图表示,独立基础平法施工图，有平面注写和截面注写两种表达方式。视具体情况二选一或结合二者进行标注。,（,1,）平面注写,平面注写，分为集中标注和原位标注。,集中标注,在基础平面图上集中引注：基础编号、截面竖向尺寸、配筋。基础底面标高、必要的文字注解两项选择注写。,6.2,基础图,A,、基础编号,6.2,基础图,DJ,J,XX h,1,/h,2,/h,3,DJ,J,01 400/300/300,普通独立基础竖向尺寸,杯形独立基础竖向尺寸,BJ,J,XX a,0,/a,1,h,1,/h,2,/h,3,BJ,J,01 700/300,400/300/300,B,、基础竖向尺寸,6.2,基础图,C,、基础配筋,以,B,代表各种独立基础底部配筋。,X,向配筋以,X,打头，,Y,向配筋以,Y,打头注写。,6.2,基础图,以,S,n,打头引注杯口独立基础顶部焊接钢筋网。,6.2,基础图,以,O,打头引注高杯口独立基础杯壁外侧和短柱配筋。,注写为：,角筋,/,长边中部筋,/,短边中部筋，箍筋（两种间距：杯口范围内箍筋间距，短柱范围内箍筋间距）,6.2,基础图,原位标注,普通独立基础：,原位标注,x,、,y,，,x,c,、,y,c,，,x,i,、,y,i,，,i=1,2,3,，,。,其中，,x,、,y,为普通独立基础两向边长，,x,c,、,y,c,为柱截面尺寸，,x,i,、,y,i,为阶宽。,6.2,基础图,原位标注,杯形独立基础：,原位标注,x,、,y,，,x,u,、,y,u,，,x,i,、,y,i,，,t,i,，,i=1,2,3,，,。,其中，,x,、,y,为杯形独立基础两向边长，,x,u,、,y,u,为杯形上口尺寸，,x,i,、,y,i,为阶宽，,t,i,为杯壁厚度。,6.2,基础图,（,2,）截面注写,截面注写，多为列表注写方式。,6.2,基础图,6.2,基础图,3,、条形基础,基础长度远远大于宽度的一种基础形式。按上部结构分为墙下条形基础和柱下条形基础。基础的长度大于或等于,10,倍基础的宽度。,4,、条形基础平法施工图表示,条形基础平法施工图，有平面注写和截面注写两种表达方式。视具体情况二选一或结合二者进行标注。,（,1,）平面注写,平面注写，分为集中标注和原位标注。,集中标注,条形基础底板（,TJB,）,集中引注：条形基础底板编号、截面竖向尺寸、配筋。,6.2,基础图,A,、条形基础梁及底板编号,6.2,基础图,B,、截面竖向尺寸,TJB,P,XX h,1,/h,2,TJB,P,01 400/300,TJB,J,XX h,1,/h,2,TJB,J,01 400/300,6.2,基础图,C,、底板顶部及顶部配筋,以,B,打头注写条形基础底板底部的横向受力钢筋。,以,T,打头注写条形基础底板顶部的横向 受力钢筋。,“,/,”分隔条形基础底板的横向受力筋与构造配筋。,6.2,基础图,6.2,基础图,条形基础梁（,JL,）,与梁平法施工图表示方法相同,6.3,梁平法施工图表示,分为平面注写和截面注写。,1,、平面注写,平面注写，分为集中标注和原位标注。,（,1,）集中标注,内容：梁编号、梁截面尺寸、梁箍筋、梁上部通长筋或架立筋、梁侧纵向构造钢筋或受扭钢筋。,A,、梁编号,6.3,梁平法施工图表示,B,、梁截面尺寸,竖向加腋截面注写示意,水平加腋截面注写示意,6.3,梁平法施工图表示,B,、梁截面尺寸,悬挑梁不等高截面注写示意,6.3,梁平法施工图表示,C,、梁箍筋注写,钢筋级别、直径、加密区与非加密区间距及肢数。加密区与非加密区的不同间距及肢数需用“,/,”分隔。,例：说明以下标注含义。,D,、梁上部通长筋或架立筋,当同排纵筋中既有通长筋又有架立筋时，用“,+,”将通长筋和架立筋相联。,前者代表,2,根直径,22mm,三级钢筋，是通长筋；,后者代表,4,根直径,12mm,一级钢筋，是架立筋。,6.3,梁平法施工图表示,E,、梁侧面纵向构造钢筋或受扭钢筋,以大写字母,G,打头注写设置在梁两侧面的总配构造筋值。,例：说明以下含义,以大写字母,N,打头注写设置在梁两侧面的总配受扭筋值。,例：,6.3,梁平法施工图表示,F,、梁顶面标高高差,指相对于结构层楼面标高的高差值。有高差时，需写入括号内，无高差时不注写。,6.3,梁平法施工图表示,6.3,梁平法施工图表示,（,2,）原位标注,内容：梁支座上部纵筋，梁下部纵筋。,A,、梁支座上部纵筋,1,）当上部纵筋多于一排时，用“,/,”将上下排纵筋分开。,2,）当同排纵筋有两种直径时，用“,+,”将两种直径的纵筋相联。,3,）当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注。,6.3,梁平法施工图表示,B,、梁下部纵筋,1,）当下部纵筋多于一排时，用“,/,”将上下排纵筋分开。,2,）当同排纵筋有两种直径时，用“,+,”将两种直径的纵筋相联。,3,）当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。,6.3,梁平法施工图表示,2,、截面注写,分别再不同编号的梁中各选择一根梁用剖面符号引出配筋图。,6.3,梁平法施工图表示,6.4,基础梁平法施工图表示,平面注写内容：,基础梁编号,截面尺寸,配筋（箍筋、基础梁底部顶部侧面纵向钢筋）,
