开环电子控制系统和闭环电子控制系统.ppt

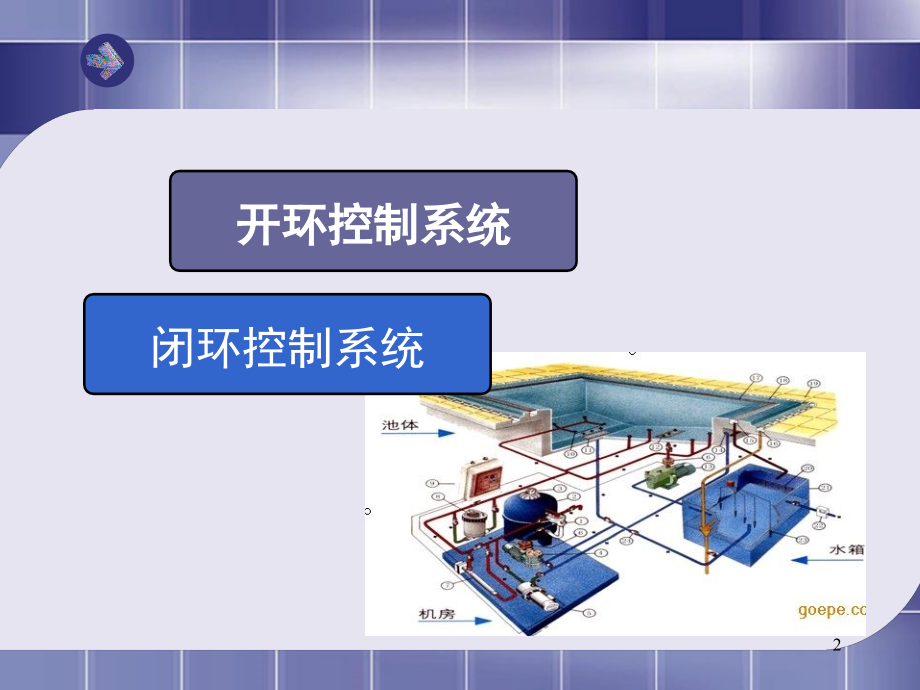

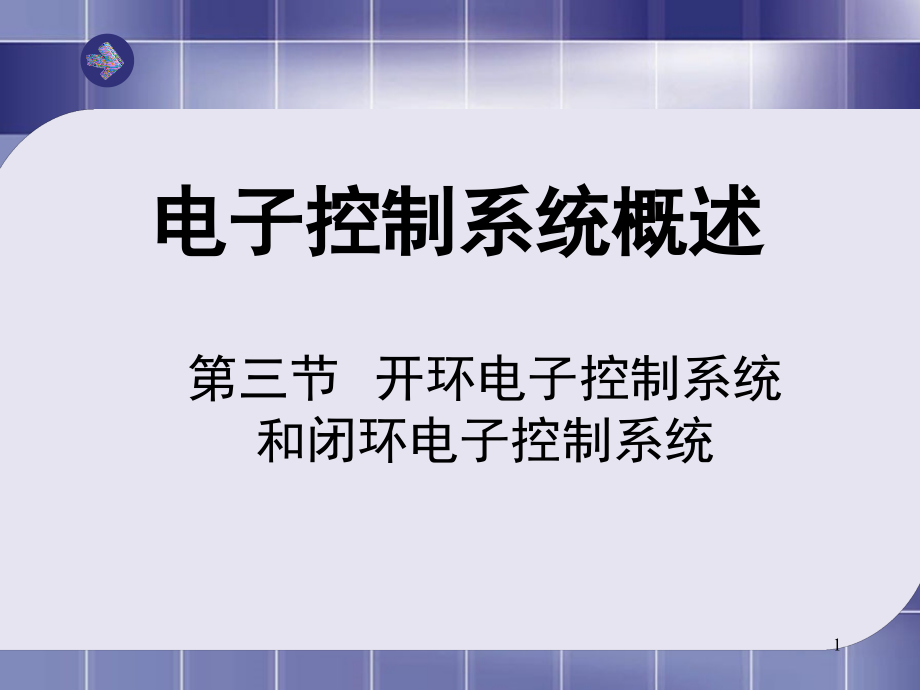

,*,第三节 开环电子控制系统,和闭环电子控制系统,电子控制系统概述,1,开环控制系统,闭环控制系统,2,1、什么是开环电子控制系统？,如果电子控制系统的,输出结果对系统的控制没有影响,，也就是被控量的变化不会引起控制量的改变，即没有反馈。,一、开环电子控制系统,3,一、开环电子控制系统,输入,被控对象,输出,控制(处理),信息,2、开环控制系统的组成方框图,4,例:电子门铃的开环电子控制系统,用手按动按钮开关,输入一个触发信号,音乐集成电路经过触发后工作,产生一组载有”音乐”的电信号.,扬声器将电信号转变为音乐声.,输出的音乐声的变化对系统的控制状态并不产生影响,即不存在反馈.,输入:,控制(处理):,输出:,特点:,5,分析下列电子控制系统中的被控对象、被控量、控制器和它们的工作过程的共同点:,扬声器,音乐声,音乐集成电路,路灯,光的变化,电子电路,锁舌,锁舌的运动,集成电路,电子音乐门系统,路灯自动控制系统,电子锁,自动门,被控对象,被控量,控制器,集成电路,电动机,门的开关,6,开环电子控制系统的特点：,被控量控制,精度要求,不高,适用于被控,对象的状态,变化较为,简单,造价较低,结构简单,7,二、闭环电子控制系统,1、什么是闭环电子控制系统？,能对输出结果进行检测，并将检测信号反馈到控制处理部分，从而对系统的控制产生影响。,8,输入,被控对象,输出,控制(处理),检测,反馈,比较器,2、闭环电子控制系统方框图,给定量,比较器,控制器,执行器,被控对象,检测装置,被控量,控制量,9,家用电冰箱的闭环电子控制系统,输入,被控对象,输出,控制(处理),检测,反馈,预置温度调节装置,(,电子电路),(,继电器,),(,冷藏室,),温度传感器,(微型电脑）,比较器,10,马上行动,（1）找出身边开环电子控制系统和闭环电子控制系统的例子。,开环电子控制系统：,闭环电子控制系统：,电熨斗、电子门铃、电子调光台灯、带遥控电视机,公共汽车车门控制系统、,红绿灯定时控制系统、闹钟定时控制系统、自动烘手机控制系统、游泳池注水定时控制系统,空调机、电冰箱、智能电饭煲、现代化农业温室,11,（2）闭环,电子控制系统与,开环,电子控制系统相比有什么优点？,闭环,电子控制系统具有,监测和反馈,功能，可以提高控制的精度，而且实现控制的自动化。,12,这是闭环系统吗？,辩论,同学们几乎每天听着扩音机里播放的音乐做广播体操，但扩音机从未引起大家的注意。学习了上面的内容后，,“扩音机是一个什么电子控制系统”,引起了全班同学的热烈讨论。,正方：扩音机是一个,开环,电子控制系统。,反方：扩音机是一个,闭环,电子控制系统。,13,分析评判：,闭环电子控制系统必须符合两个条件：,（一）它的,核心是电子技术,；,（二）,有反馈,。反方把人划入控制系统，这个控制系统的核心就不单单是电子技术，故不能称为,闭环电子控制系统,。但因为存在反馈，可称为,闭环控制系统,。,辩论,14,练习,根据开环电子控制系统和闭环控制系统的区别进行分析、判断，在你认为正确的表格中打,开环电子控制系统,闭环电子控制系统,电子表,电取暖系统,空调,程序控制洗衣机,可调亮度的台灯,智能洗衣机,电热水器,15,
