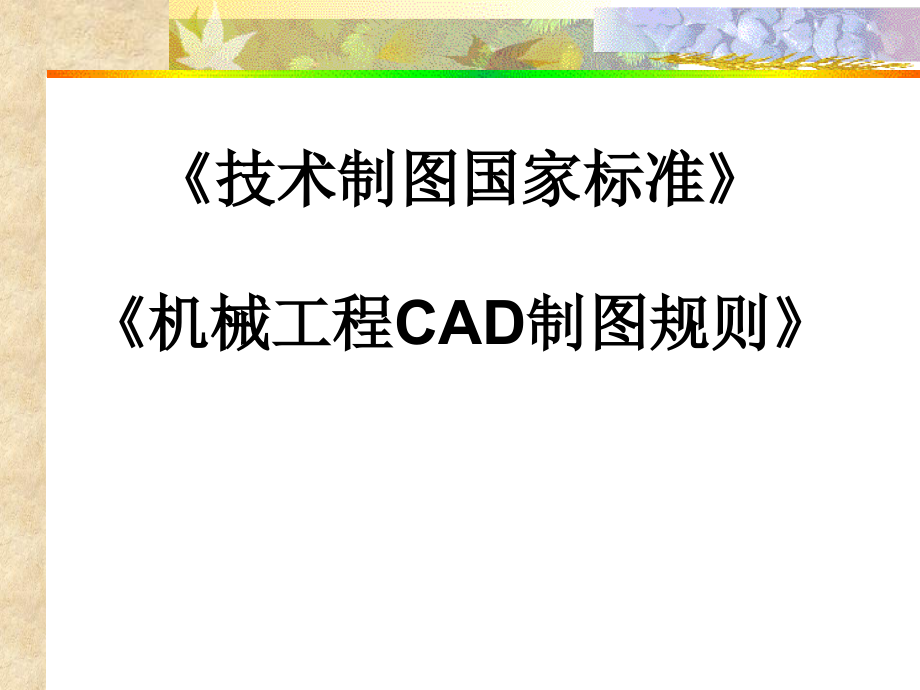

技术制图国家标准PPT学习课件.ppt

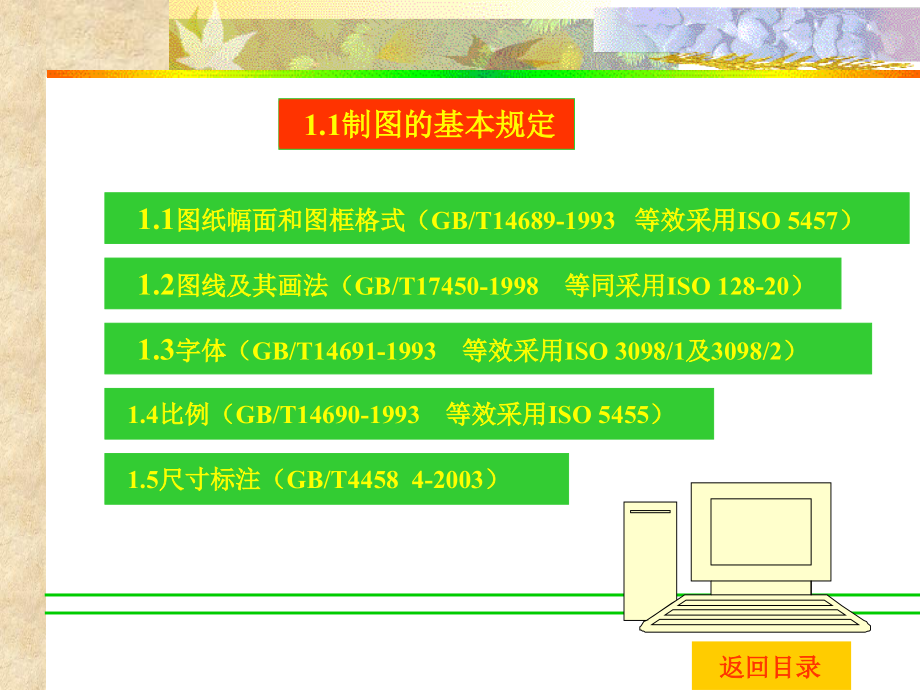

,技术制图国家标准,机械工程,CAD,制图规则,1.1,制图的基本规定,1.4,比例（,GB/T14690-1993,等效采用,ISO 5455,）,1.5,尺寸标注（,GB/T4458 4-2003,）,1.3,字体（,GB/T14691-1993,等效采用,ISO 3098/1,及,3098/2,）,1.2,图线及其画法（,GB/T17450-1998,等同采用,ISO 128-20,）,1.1,图纸幅面和图框格式（,GB/T14689-1993,等效采用,ISO 5457,）,返回目录,机械图样是现代设计和制造机械零件与设备过程中的重要技术文件，为便于生产、管理和进行技术交流，国家质量技术监督局（原国家标准局）依据国际标准化组织制定的国际标准，制定并颁布了,技术制图,、,机械制图,等一系列国家标准，其中对于图样内容、画法、尺寸注法等都做出了统一规范。,技术制图,国家标准是一项基础技术标准，在内容上具有统一性和通用性的特点，它涵盖了机械、建筑、水利、电气等行业，处于制图标准体系中的最高层次。,机械制图,国家标准，则是机械类的专业制图标准。这两个国家标准，是机械图样绘制和使用的准则，生产和设计部门的工作人员都必须严格遵守，并牢固树立标准化的观念。,国家标准中的每一个标准都有标准代号，如,T4457.4,2002,，其中“”为国家标准代号，它是“国家标准”汉语拼音缩写，简称“国标”，“”表示推荐性标准，（如果不带“,T”,，则表示为国家强制性的标准）“,4457.4”,表示该标准编号，“,2002”,表示该标准是,2002,年颁布的，以前有用两位数表示的，如,/T14689-93,。,1.1,图纸幅面和图框格式（,GB/T14689-1993,等效采用,ISO 5457,）,1,图纸幅面,图纸幅面是指图纸宽度与长度组成的大小。为了方便图样的绘制、使用和管理，图样均应绘制在标准的图纸幅面上。应优先选用表,1-2,所规定的基本幅面尺寸（,B,为图纸短边，,L,为长边，而且,L=B,，有（,A0,、,A1,、,A2,、,A3,、,A4,五种常用幅面），如,图,1-1,所示。,图,1-1,图纸的基本幅面,必要时长边可以加长，以利于图纸的折叠和保管，但加长的尺寸必须按照国标,GB/T50001-2001,的规定，由基本幅面的短边成整数倍增加得到，短边不得加长，如,表,1-1,及图,1-2,。,图,1-2,图纸的加长幅面,2,图框格式,图框是图纸上限定绘图范围的线框。图样均应绘制在用粗实线画出的图框内。其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。,留有装订边的图纸，其图框格式如,图,1-3,所示。不留装订边的图纸，其图框格式如,图,1-4,所示。两种格式的周边尺寸见,表,1-1,。加长格式的图框尺寸，按照比所选用的基本幅面大一号的图纸的图框尺寸来确定。,图,1-3,留装订边的图框格式,图,1-4,不留装订边的图框格式,3,标题栏,图,1-5,国标中标题栏的组成及格式,图,1-6,制图作业的标题栏格式,若标题栏的长边置于水平方向且和图纸的长边平行时，构成,X,型的图纸，也称横式幅面，如图,1-3,、,1-4,中的（,a,）图；若标题栏的长边和图纸的长边垂直，则构成,Y,型的图纸，也称立式幅面，如图,1-3,、,1-4,中的（,b,）图。一般,A0,A3,号图纸幅面宜横放，,A4,号图纸幅面宜竖放。,4,其他符号,(1),对中符号,表,1-1,中所示例的基本幅面及及图,1-2,中虚线所示的加长幅面的各号图纸，均应在图纸各边长的中点处分别画出对中符，如图,1-7,所示。对中符号用粗实线绘制，线的宽度不小于,0.5mm,，长度从纸的边界开始到伸入图框内约,5mm,。当对中符号处在标题栏范围内时，伸入标题栏部分则省略不画。,图,1-7,图纸中的对中符号,（,2,）方向符号,当图纸上预先印好的标题栏与绘图看图的方向不一致时，可采用,图,-8,（,a,）,所示的方向符号来表明绘图看图的方向，此时，方向符号应在图纸的下边对中符号处，标题栏应位于图纸右上角。方向符号用细实线绘制的等边三角形表示，其画法如,图,-8,（,b,）,所示。,图,1-8,图纸中的方向符号及其画法,(3),剪切符号,为使图样复制时便于剪切，可在图纸的四角上分别绘出剪切符号。剪切符号可采用直角边为,10mm,长的黑色等腰三角形，也可将剪切符号画成线宽为,2mm,，线长为,10mm,的两条粗线段，如图,1-9,所示。,图,1-9,图纸中的剪切符号,返回,1.2,图线及其画法（,GB/T17450-1998,，等同采用,ISO 128-20,）,1.,线型及其应用,国家标准规定的基本线型共有,15,种型式，绘图时常用到的用途如,表,1-4,所示，各种线型的应用示例如,图,1-10,。,图,1-10,各种线型的应用示例,2,图线宽度,技术制图中有粗线、中粗线、细线之分，其宽度比率为,4,：,2,：,1,。图线的宽度,d,，宜从下列数系中选取：,0.13,、,0.18,、,0.25,、,0.35,、,0.5,、,0.7,、,1,、,1.4,、,2.0,（单位均为）,在机械图样中只采用粗、细两种线宽，其宽度比率为,2,：,1,，其中粗线宽度可在表,1-5,中选择，优先采用,0.5,和,0.7,的线宽。,3,图线的画法,（,1,）在同一张图纸内，同类图线的宽度应基本一致。,（,2,）相互平行的图线（包括剖面线），其间隙不宜小于其中的粗线宽度，且不宜小于,0.7,。,（,3,）虚线、点画线及双点画线的线段长度和间隔应大致相等。,（,4,）单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。,（,5,）点画线与点画线或点画线与其它图线相交时，应是画相交，而不应是点或间隔相交。绘制圆的对称中心线时，圆心应为画的交点。单点画线和双点画线的首末两端应是画而不是点。在较小的图形上绘制点画线或双点画线有困难时，可用细实线代替,（,6,）虚线、点画线与其它图线相交（或同种图线相交）时，都应以画相交；当虚线是粗实线的延长线时，粗实线应画到分界点，而虚线应以间隔与之相连。,（,7,）图形的对称中心线、回转体轴线等的细点画线，一般要超出图形外约,2-5,毫米。,（,8,）图线 不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。,各种图线相交的画法示例如图,1-11,。,图,1-11,各种图线相交的画法示例,返回,1.3,字体（,GB/T14691-1993,，等效采用,ISO 3098/1,及,3098/2,）,工程图纸上的字体均应做到笔画清晰、字体工整、排列整齐，间隔均匀，标点符号应清楚正确。汉字、数字、字母等字体的大小以字号来表示，字号就是字体的高度，用,h,来表示。图纸中字体的大小应依据图纸幅面、比例等情况从国标规定的公称尺寸系列中选用：,1.8,、,2.5,、,3.5,、,5,、,7,、,10,、,14,、,20,（单位）。如需书写更大的字，其高度应按,2,的比值递增，并取毫米的整数。,1,汉字,图样及说明中的汉字，由于笔画较多，应采用简化汉字书写，必须遵守国务院公布的,汉字简化方案,和有关规定，并用长仿宋字体。长仿宋字体的字高与字宽的比例为,1,：,2,，字号不应小于,3.5mm,，长仿宋字的基本笔画有：点、横、竖、撇、捺、挑、折、勾等。长仿宋字的书写要领：横平竖直，注意起落，结构匀称、填满方格。,表,1-6,长仿宋字基本笔画示例,（,1,）横平竖直 横笔基本要平，可稍微向上倾斜一点。竖笔要直，笔画要刚劲有力。,（,2,）注意起落 长仿宋字体的基本笔画为横、竖、撇、捺、挑、点、钩、折。横、竖的起笔和收笔，撇的起笔，钩的转角等都要顿一下笔,形成小三角,.,几种基本笔画的书写如,表,1-6,。,（,3,）结构匀称 要注意字体的结构，即妥善安排字体的各个部分应占的比例，笔画布局要均匀紧凑。,（,4,）填满方格 上下左右笔锋要尽可能靠近字格,但也有例外的,如日、口、月、二等字都要比字格略小。长仿宋字体示例如,图,1-12,。,图,1-12,长仿宋字书写示例,2,数字和字母,数字和字母（包括阿拉伯数字、罗马数字拉丁字母及少数希腊字母）按笔画宽度,d,与字高的关系情况可分为,A,型（笔画宽度,d,为,h/14,）和型（笔画宽度,d,为,h/10,）。在同一张图纸上只能采用一种字体。其中又有直体字和斜体字之分，一般采用斜体。斜体字的字头向右倾斜，与水平方向的夹角不能小于,75,角。但当数字和字母与汉字混合书写时，可写成直体的。其书写示例字母如图,1-13,、数字图,1-14,所示。,图,1-13,字母书写示例,图,1-14,数字书写示例,数字和字母的字高，应不小于,2.5mm,。斜体字的高度与宽度应与相应的直体字相等。,3.,其他符号,(1),用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。如,图,1-15,所示。,(2),图样中的数学符号、物理量符号、计量单位符号及其他符号、代号，应分别符合相应的规定。,图,1-15,其它符号书写示例,返回,1.4,比例（,GB/T14690-1993,，等效采用,ISO 5455,）,图样不论采用放大或缩小比例，不论作图的精确程度如何，在标注尺寸时，均应按机件的实际尺寸和角度标注。一般情况下，比例应标注在标题栏中的比例一栏内。比例亦可注写在图名的下方或右侧，如,图,1-16,所示。,图,1-16,比例的注写,绘图时所用的比例，应根据图样的用途与被绘对象的复杂程度，从,表,1-8,和,表,1-9,中选用，并优先用,表,1-8,中的常用比例，必要时，允许选用表,1-8,中的可用比例。一般情况下，一个图样应选用一种比例。根据专业制图的需要，同一图样可选用两种比例，即某个视图或某一部分可采用不同的比例（例如局部放大图），但必须另行标注。另行标注时，要按,图,1-16,所示来标注。,返回,1.5,尺寸标注（,GB/T4458.4-2003,）,1,基本原则,（,1,）机件的真实大小应以图样所注的尺寸数值为依据，与图形的大小、所使用的比例及绘图的准确程度无关。,（,2,）图样中（包括技术要求和其它说明）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，若采用其他单位，则必须注明相应的计量单位的代号或名称。例如：角度为,30,度,10,分,5,秒，则在图样上应标注成“,30105”,。,（,3,）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。,（,4,）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。,2,尺寸的组成,图样上的尺寸包括四个要素：尺寸界线、尺寸线、尺寸线终端和尺寸数字、符号，如,图,1-17,所示。,图,1-17,尺寸的组成,（,1,）尺寸界线,尺寸界线用来表示所注尺寸的范围界限，应用细实线绘制，一般应与被标注长度垂直，必要时才允许与尺寸线倾斜，如光滑过渡处的标注，但两尺寸界线仍相互平行。其一端应从图样的轮廓线、轴线或对称中心线引出，另一端应超出尺寸线,2,5mm,。必要时可直接利用图样轮廓线、中心线及轴线作为尺寸界线。,（,2,）尺寸线,尺寸线应用细实线绘制，标注线性尺寸时，应与被注长度平行，与尺寸界线垂直相交，但不应超出尺寸界线外。互相平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸离轮廓线较远。图样轮廓线以外的尺寸线，距图样最外轮廓线之间距离不宜小于,7mm,，平行排列的尺寸线的间距为,5,10mm,，并应保持一致。图样上任何图线都不得代替尺寸线。,（,3,）尺寸线终端,尺寸线终端一般用箭头或细斜线绘制，并画在尺寸线与尺寸界线的相交处。箭头的形式如图，适用于各种类型的图样。而细斜线的形式如图，其倾斜方向应以尺寸线为准逆时针旋转,45,角，长度应为,2,3mm,。箭头及斜线尺寸画法分别如图,1-18a,、,b,所示。在机械图样中一般采用箭头的形式，在土建图样中使用细斜线的形式。不好的箭头形式如图,1-18c,所示。,图,1-18,箭头及斜线尺寸画法,d,为粗实线的宽度,h=,字体高度,半径、直径、角度与弧长的尺寸线终端应用箭头表示。当尺寸线与尺寸界线互相垂直时，同一张图样中只能采用一种尺寸线终端形式。当采用箭头形式时，同一图样上，箭头大小要一致，不随尺寸数值大小的变化而变化，而且在没有足够位置的情况下，允许用圆点或斜线代替箭头。,（,4,）尺寸数字,国标规定图样上标注的尺寸一律用阿拉伯数字标注其实际尺寸，它与绘图所用比例及准确程度无关，应以尺寸数字为准，不得从图上直接量取。图样上所标注的尺寸，除特别标明的外，一律以毫米（,mm,）为单位，图上尺寸数字都不再注写单位。,尺寸数字一般注写在尺寸线的中部。水平方向的尺寸，尺寸数字要写在尺寸线的上面，字头朝上；竖直方向的尺寸，尺寸数字要写在尺寸线的左侧，字头朝左；倾斜方向的尺寸，尺寸数字的方向应按图,1-19a,的规定注写。应尽可能避免在图中所示,30,影线范围内标注尺寸数字，当无法避免时可按,1-19b,的形式注写。对于非水平方向的尺寸数字，在不致引起误解时，其数字也可水平地注写在尺寸线的中断处，如图,1-20,所示，但在同一图样中，应采用同一种方法注写尺寸数字。,图,1-19,尺寸数字的注写方向,图,1-20,非水平方向的尺寸数字的注写方向,尺寸数字如果没有足够的注写位置时，尺寸数字也可引出标注，尺寸数字不可被任何图线穿过，否则必须断开图线，见,表,1-9,所示。,当对称机件采用对称省略画法时，该对称构配件的尺寸线应略超过对称符号，仅在尺寸线的一端画尺寸起止符号，尺寸数字应按整体全尺寸注写，其注写位置宜与对称符号对齐，如,图,1-21,所示。,图,1-21,对称机件尺寸标注方法,3.,尺寸注法示例,表,1-9,列出了国标所规定的一些尺寸注法。,表,1-9,尺寸标注示例,返回,
