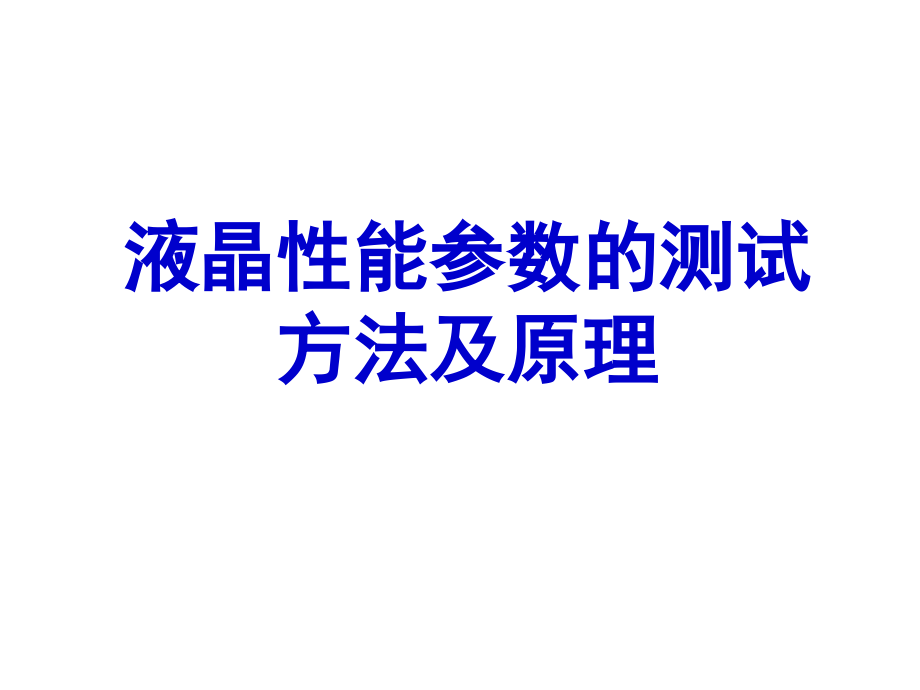

液晶性能参数的测试方法及原理演示幻灯片.ppt

液晶性能参数的测试方法及原理,液晶的基本性能参数,1相转变温度 5粘度,2介电各向异性 6弹性常数,3折射率各向异性 7螺距,4,阈值电压和响应时间,8电阻率,1相转变温度的测试,液晶材料的相变温度涉及熔点,T,CN,和清亮点,T,NI,。其测试方法有观察法和差热分析法。,a、,观察法偏光熔点仪，通过其各相在偏光显微镜下的不同现象可以辨别相态和测量相变点，是快速检测的手段。,b、,热分析法,DSC,差热分析，通过各相相互转变时伴有能量得失热量的吸收和放出，用检测装置来测量相变点。是对液晶进行分析的有利手段。,DTA,吸热峰曲线,2 介电各向异性,测试原理,根据介电常数的定义：,C=,0,C,0，,其中,C,0,为真空电容，只要测得电介质加入前后的电容值，即可得到电介质的介电常数。,测试条件的选择,测试设备：电容测试仪、液晶盒,驱动条件：,驱动频率的选择是根据其频率依赖性特点进行的,满足液晶沿电场排列，近似的选取驱动电压,液晶排列要求：,指向矢平行电场；,指向矢垂直电场,温度控制：252,外推法,0,C,1/,Vth,1/,V,3折射率各向异性,测量原理,利用阿贝折射仪，在对液晶进行排列处理后，用检偏器件分别读取两个折射率。两体系混合后的折射率可以叠加获得。,测量设备,阿贝折射仪、恒温装置、单色光源、检偏器件,测量条件,20 0.1；589,nm,纳光光源；,测量原理图,a,1,a,2,n,1,n,2,折射定律,折射棱镜,90,D,C,B,A,目镜中看到的明暗分界线,4阈值电压和响应时间,阈值电压和响应时间一般都用专门的光电测试仪进行测试：,在规定的测试条件下连续改变加在液晶显示器件上的驱动电压，测试电光曲线，即可得到所需的阈值电压和饱和电压及陡度因子。,5粘度和弹性常数,粘度性能,体积粘度,旋转粘度,弹性性能,K11、K22、K33,K33/K11、K22/K11,液晶的粘度,针对不同的运动方式，液晶有几个粘度,1,指向矢与流速方向以及流速梯度方向均垂直时的粘滞系数,2,指向矢与流速方向平行时的粘滞系数近似于体积粘度,3,指向矢与流速方向垂直，但与速度梯度方向平行时的粘滞系数,指向矢转动时所引起的粘滞系数,2,1,3,液晶的弹性性能,三个弹性常数,K,11,K,22,K,33,测试方法,旋转粘度 旋转磁场法,体粘度 锥板粘度计,K,值 光学法,C-V,法,7螺距,透镜,平板,螺距的测量通常采用喀诺劈,8电阻率的测试,液晶电阻的测量,测量原理：,RxR0,测量设备：高阻仪、电导电极等；,测量条件：温度、湿度，测量电压,测量精度保证：屏蔽和接地情况,CB,U,Rx,R0,U0,Thank You!,
