网络工程设计实验指导.ppt

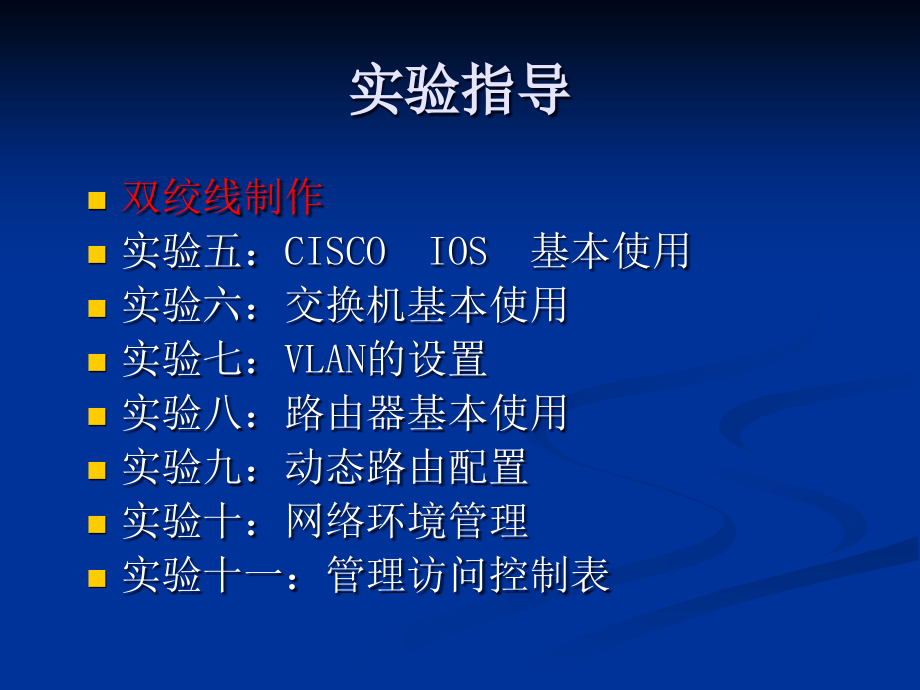

,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,计算机网络课程设计,实验指导,实验指导,双绞线制作,实验五：,CISCO IOS,基本使用,实验六：交换机基本使用,实验七：,VLAN,的设置,实验八：路由器基本使用,实验九：动态路由配置,实验十：网络环境管理,实验十一：管理访问控制表,双绞线制作,实验目的和任务,了解双绞线的相关知识,学会制作直通双绞线和交叉双绞线,实验设备,5,类双绞线，水晶头，压线钳，测线器,双绞线制作,相关知识,在以太网中，用来连接网络设备的双绞线 有两种：一种是直通双绞线，用于连接数据终端设备与数据通信设备，如用于,PC,机和交换机或者交换机和路由器之间的连接线,另一种是交叉双绞线，用于连接网络中相同设备比如,PC,机之间、交换机之间，以及路由器之间的连线,双绞线制作,直通双绞线的制作步骤,1,剥线 先用压线钳的剪线口将线头剪齐，再用压线钳的剥线刀口将,5,类线的保护胶皮划开，用手慢慢旋转,5,类线从而剥下保护胶皮,双绞线制作,直通双绞线的制作步骤,4,压线 确认所有导线都到位后，将水晶头放入压线钳夹槽中，用力压下压线钳，压紧线头即可,重复上述,4,个步骤制作直通双绞线的另一端,制作交叉双绞线时步骤一样但一端用,568B,另一端用,568A,实验指导,双绞线制作,实验五：,CISCO IOS,基本使用,实验六：交换机基本使用,实验七：,VLAN,的设置,实验八：路由器基本使用,实验九：动态路由配置,实验十：网络环境管理,实验十一：管理访问控制表,实验五：,CISCO IOS,基本使用,实验目的和任务,了解并学会使用,CISCO IOS,，包括工作模式，,help,，特性及,IOS,命令的使用方法,能够识别路由器和交换机之间连接所需的连接组件，并能正确连接,实验设备,路由器，交换机，控制线，计算机,实验五：,CISCO IOS,基本使用,路由器,交换机,控制台,（计算机）,控制线,实验五：,CISCO IOS,基本使用,实验过程和步骤,用控制线连接好路由器和电脑，接上电源,打开电脑，进入超级终端,了解几种工作模式,模式一：用户模式,对交换机和路由器的有限操作,命令提示符为 主机名,模式二：特权模式,对交换机和路由器更深入的操作,有配置和监视的权力，是进入其他配置模式的前提,命令提示符为 主机名,#,实验五：,CISCO IOS,基本使用,实验过程和步骤,IOS,基本命令的使用,主机名,enable /*,进入特权模式,*/,主机名,#disable /*,退出特权模式,*/,主机名,#,config,terminal /*,进入全局配置模式,*/,主机名,#end,或,ctrl+,z/*,退出全局配置模式,*/,主机名（,config,）,#interface type slot/number /*,进入端口配置模式,*/,主机名（,config,）,#line type slot/number /*,进入线路配置模式,*/,主机名（,config,-if,）,#exit /*,退出局部配置模式,*/,主机名,#show /*,查看配置，后面可跟具体参数如,show clock*/,使用,Help,并编辑特性,实验五：,CISCO IOS,基本使用,实验过程和步骤,设置主机名、口令、描述、,IP,地址及时钟,在全局设置模式,Router(config)#,下,可用命令,hostname,主机名,设置主机名如命名为,2600A,在全局模式下输入,enable?,来设置口令，可以用,Ctrl+Z,来注销,设置描述、,IP,地址及时钟例：,Router,（,config,）,#Int s0,Router,（,config-if,）,#Ip address 1.1.1.2 255.255.0.0,Router,（,config-if,）,#no shut,Router,（,config-if,）,#description Wan link to Miami,Router,（,config-if,）,#bandwith 64,Router,（,config-if,）,#clock rate 64000,实验五：,CISCO IOS,基本使用,实验中可能遇到的问题,路由器启动后，在超级终端界面中出现,initial configuration dialog yes/no,这时可以输入,no,跳过,basic management setup,接着按,Entre,进入用户模式,此时屏幕上的命令提示符为：,主机名,此时再根据指导手册进行配置操作,实验指导,实验五：,CISCO IOS,基本使用,实验六：交换机基本使用,实验七：,VLAN,的设置,实验八：路由器基本使用,实验九：动态路由配置,实验十：网络环境管理,实验十一：管理访问控制表,实验六：交换机基本使用,实验目的和任务,使用交换机组网，了解交换机的基本配置管理,为下一个实验的,VLAN,配置做好准备,熟悉,ping,命令并使用,ping,命令对网络的连通性进行测试,实验设备,3,到,4,台计算机，,2,台交换机，控制线若干,实验六：交换机基本使用,需要注意的问题,本实验可按照实验七的网络拓扑结构图组网也可简单的用,2,台交换机和,2,台主机组网,熟悉了交换机基本使用后即可马上进行实验七,在完成实验八，九后可再回过头按照实验六给出的网络拓扑结构图组网进行实验,实验六：交换机基本使用,交换机,1,交换机,2,交叉线,主机,1,主机,2,IP:192.168.0.1/24,IP:192.168.0.2/24,实验六：交换机基本使用,实验过程和步骤,连接好交换机和电脑，接上电源,打开电脑，进入超级终端,设置口令、主机名,(,同路由器设置,),给两台交换机的各个接口设置,IP,地址和描述并设置默认网关,默认网关设置例：,主机名,(config)#ip default-gateway 192.168.50.1,用,ping,命令验证交换机的配置,例：,主机名,#ping 192.168.10.1,实验六：交换机基本使用,实验中可能遇到的问题,有几台交换机可能会,boot,出错，此时界面上出现,Switch:,这个界面既不是用户模式,Switch,也不是特权模式,Switch#,此时可输入？来查询可使用命令，尝试,reboot,直到进入用户模式,实验指导,实验五：,CISCO IOS,基本使用,实验六：交换机基本使用,实验七：,VLAN,的设置,实验八：路由器基本使用,实验九：动态路由配置,实验十：网络环境管理,实验十一：管理访问控制表,实验七：,VLAN,的设置,实验目的和任务,认识和使用交换机，了解虚拟局域网,VLAN,的含义以及划分,VLAN,的目的,在使用交换机组建网络的基础上，进行基于端口的,VLAN,配置,实验设备,3,到,4,台计算机，,2,台交换机，控制线若干,实验七：,VLAN,的设置,交换机,1,交换机,2,VLAN1,VLAN2,交叉线,IP:192.168.0.3/24,IP:192.168.1.3/24,IP:192.168.0.2/24,IP:192.168.1.2/24,实验七：,VALN,的设置,实验过程和步骤,连接好交换机和电脑，接上电源,打开电脑，进入超级终端,对交换机进行,VLAN,配置,例：,主机名,#vlan database /*,进入添加,vlan,的模式,*/,主机名（,vlan,）,#vlan 2 name v2 /*,添加名为,v2,id,为,2,的,VLAN*/,主机名（,config,）,#interface fastethernet0/2 /*,进入特权端口配置模式,*/,主机名（,config-if,）,#switchport access vlan 2 /*,将端口,2,指定给,VLAN2*/,在特权模式下查看,VLAN,的配置,主机名,#show vlan,用,ping,命令验证,VLAN,之间的连通性,实验七：,VALN,的设置,实验中可能遇到的问题,实验指导手册中有些小错误，如添加,VLAN,的命令,在添加,VLAN,时需要在,VLAN,的,id,号前加空格,实验指导,实验五：,CISCO IOS,基本使用,实验六：交换机基本使用,实验七：,VLAN,的设置,实验八：路由器基本使用,实验九：动态路由配置,实验十：网络环境管理,实验十一：管理访问控制表,实验八：路由器的基本使用,实验目的和任务,加深对路由器的认识；初步掌握路由器的一些常规配置,了解静态路由的优缺点及适用范围；掌握配置静态路由实现网络互通的方法,实验设备,3,到,4,台计算机，,2,台交换机，,1,台路由器，控制线若干,实验八：路由器的基本使用,交换机,1,交换机,2,192.168.10.2/24,192.168.10.3/24,192.168.20.2/24,192.168.20.3/24,S0/1:192.168.20.1/24,S0/0:192.168.10.1/24,实验八：路由器的基本使用,实验过程和步骤,先根据指导手册配置静态路由,配置静态路由的命令格式为：,Router(config)#ip route,目的子网地址 子网掩码 相邻路由器相邻端口地址或者本地物理端口号,例：,Router(config)#ip route 192.168.150.0 255.255.255.0 f0/0,按图示连接好交换机，路由器和电脑，接上电源,用,ping,命令测试网络的连通性,实验八：路由器的基本使用,实验中可能遇到的问题,在本实验中注意要将上一个实验中交换机的配置清除,修改主机的,IP,地址，使,2,台交换机连接的主机在不同的网段，且不要忘记设置默认网关,当路由器被管理员手工关闭时各个端口默认为关闭状态，用命令,Router(config-if)#no shutdown,激活端口,实验指导,实验五：,CISCO IOS,基本使用,实验六：交换机基本使用,实验七：,VLAN,的设置,实验八：路由器基本使用,实验九：动态路由配置,实验十：网络环境管理,实验十一：管理访问控制表,实验九：动态路由配置,实验目的和任务,了解动态路由的优缺点及适用范围；掌握配置动态路由实现网络互通的方法,用,RIP,、,OSPF,协议进行配置,网络连接好后，用,ping,命令测试连通性,实验设备,2,台计算机，,2,台交换机，,2,台路由器，控制线若干,实验九：动态路由配置,Fa0/0:192.168.10.1/24,Fa0/0:192.168.30.1/24,S0/0:192.168.20.1/24,S0/0:192.168.20.2/24,192.168.10.2/24,192.168.30.2/24,实验九：动态路由配置,实验过程和步骤,按图示连接好交换机，路由器和电脑，接上电源,用,RIP,协议进行配置,例：,Router(config)#router rip,Router(config-router)#network 192.168.20.0,用,sh ip route,命令显示路由表,用,ping,、,traceroute,命令测试网络的连通性,再用,OSPF,协议进行配置并重复上述步骤,例：,Router(config)#no router rip,Router(config)#router ospf 1,Router(config-router)#network 192.168.0.0 0.0.255.255 area 0,实验九：动态路由配置,实验中可能遇到的问题,在本实验中注意要将上一个实验中路由器的静态路由配置清除,将电脑的默认网关设置成直连的路由器的,IP,地址,用,RIP,配置好后用,show ip route,命令显示路由表,验证,OSPF,用命令,show ip ospf neig,显示邻居,实验指导,实验五：,CISCO IOS,基本使用,实验六：交换机基本使用,实验七：,VLAN,的设置,实验八：路由器基本使用,实验九：动态路由配置,实验十：网络环境管理,实验十一：管理访问控制表,实验十：网络环境管理,实验目的和任务,在一个设备商利用,CDP,获取与其直接相邻的设备信息,熟悉用,Telnet,来获取远端设备的信息：能进行密码恢复,拷贝配置文件到,TFTP server,，能进行,IOS,升级,实验设备,2,台计算机，,2,台交换机，,2,台路由器，控制线若干,实验十：网络环境管理,Fa0/0:192.168.10.1/24,Fa0/0:192.168.30.1/24,S0/0:192.168.20.1/24,S0/0:192.168.20.2/24,192.168.10.2/24,192.168.30.2/24,实验十：网络环境管理,实验过程和步骤,按图示连接好交换机，路由器和电脑，接上电源,用,CDP,协议,-Cisco Discovery Protocol,发现直接相邻的设备，并获取相关设备的信息,用,Telnet,连接到远端设备，做路由器和交换机的密码恢复,从,NVRAM,中加载并运行配置文件，再将配置文件拷贝到,TFTP server,，从网络升级,IOS,实验十：网络环境管理,实验中可能遇到的问题,如果,NVRAM,中没有配置文件，要进入,setup,模式,在准备映像文件的备份时要确认服务器上有足够的空间,加载新的映像文件前对,Flash,做适当的文件删除,注意关于映像文件已经存在的提示信息,实验指导,实验五：,CISCO IOS,基本使用,实验六：交换机基本使用,实验七：,VLAN,的设置,实验八：路由器基本使用,实验九：动态路由配置,实验十：网络环境管理,实验十一：管理访问控制表,实验十一：管理访问控制表,实验目的和任务,管理标准,IP,访问控制表,管理扩展,IP,访问控制表,实验设备,2,台计算机，,2,台交换机，,2,台路由器，控制线若干,实验十一：管理访问控制表,Fa0/0:192.168.10.1/24,Fa0/0:192.168.30.1/24,S0/0:192.168.20.1/24,S0/0:192.168.20.2/24,192.168.10.2/24,192.168.30.2/24,实验十一：管理访问控制表,实验中可能遇到的问题,DCE,端要进行时钟设置,在进行扩展,IP,访问控制表管理的实验前把之前的访问控制表清除,进行连通性测试时遇到不通情况，先查看一下两个交换机是否有分,VLAN,，要使两个插口不在同一,VLAN,进行连通性测试时记得断开主机上的其他本地连接，不然有时也会出现不通的情况,其它问题？,
