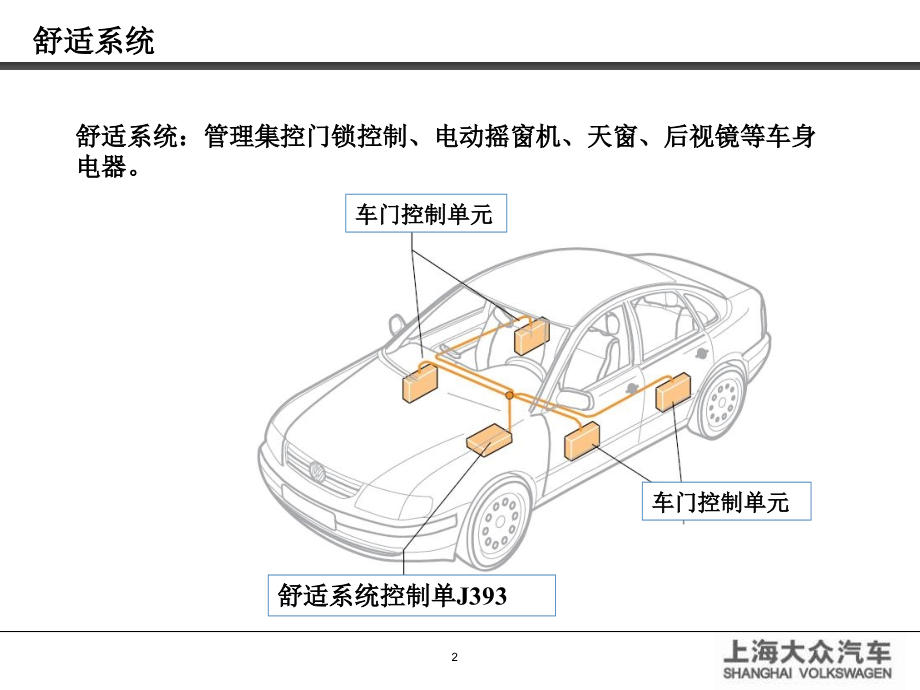

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,舒适系统,BCM,目录,车门控制单元,舒适系统控制单,J393,车门控制单元,舒适系统：管理集控门锁控制、电动摇窗机、天窗、后视镜等车身电器。,舒适系统,中央门锁指示灯,后视镜调节,中央门锁装置,电动摇窗机,数据总线,门控制器,摇窗机马达,舒适系统,车门锁止、安全锁止、单门开锁、全门开锁、行李箱单独开锁等不同操作,舒适系统,BCM:,朗逸，途观,取消舒适系统控制单元，用,BCM,中央控制单元控制。,18D.937.085,低档,18D.937.086,中档,18D.937.087,高档,BCM,的功能：,电源管理，后窗加热控制，雨刮系统控制等（,J519,）,灯光控制,(,制动灯,.,倒车灯,.,转向灯,.,顶灯,),自动档车倒车灯受,BCM,控制,中控及门窗,(J393),数据总线管理（,J533,）,BCM,控制单元,J519,：,POLO,TOURAN,LAVADA,TIGUAN,功能主要有：,电源管理,灯光控制,燃油泵辅助功能控制,后窗加热控制,雨刮系统控制,总线网络管理,车载网络控制单元,负载管理模式,1,：点火开关打开，交流发电机启动。,当蓄电池电压低于,12.7V,时，,J519,要求提高怠速转速。,当蓄电池电压低于,12.2V,时，依次关闭下列用电器：,座椅加热，后风窗加热，车外后视镜加热，自动空调，信息娱乐系统,车载网络控制单元,负载管理是为了防止蓄电池过度放电造成损坏，或无法启动车辆。,负载管理模式,2,：点火开关打开，交流发电机不启动。,当蓄电池电压低于,12.2V,时，依次关闭下列用电器：,自动空调，信息娱乐系统,负载管理模式,3,：点火开关关闭。,当蓄电池电压低于,11.8V,时，依次关闭下列用电器：,车内照明灯，离家照明灯，信息娱乐系统,车载网络控制单元,负载管理是为了防止蓄电池过度放电造成损坏，或无法启动车辆。,驱动系统总线,舒适系统总线,信息娱乐系统总线,诊断总线,组合仪表总线,Gateway,控制单元,J533,PASSAT,的网关集成在仪表中,POLO,的网关集成在,J519,中,LAVADA的网关集成在BCM。,在,TOURAN,上网关第一次作为一个单独的控制单元出现。,网关,
