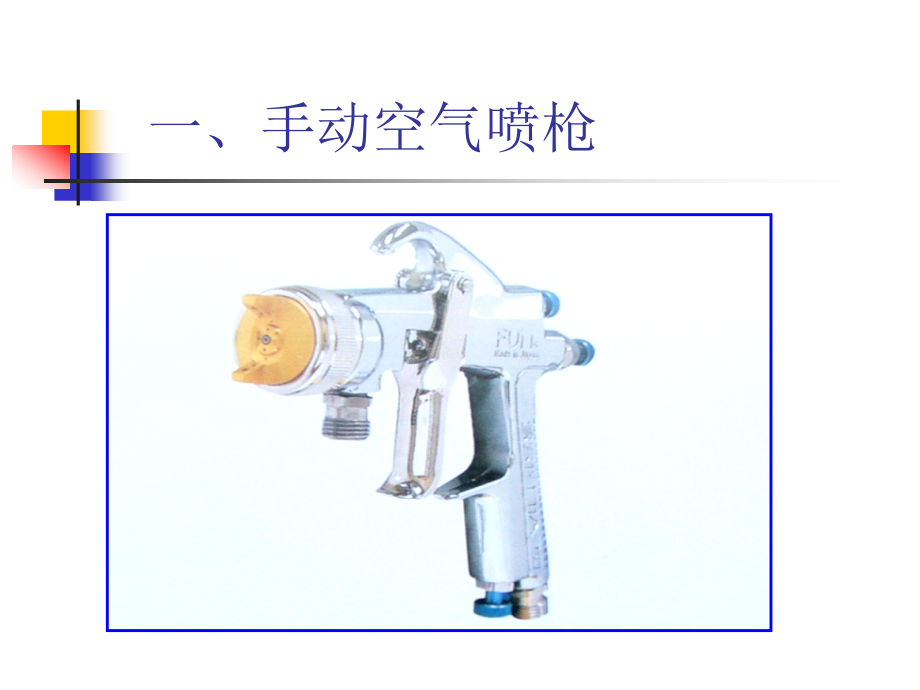

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,涂装科培训教材,喷枪篇,一、手动空气喷枪,（一）喷涂原理,用,压缩空气,从空气帽的中心孔喷出，在喷嘴前端形成,负压,，使涂料从喷嘴中喷出，并被高速压缩空气流,微粒化,，涂料呈雾状飞向并附着在被喷物上，迅速集聚成漆膜。,喷涂原理示意图,涂料喷嘴,负压区,涂料微粒,空气帽,（二）涂料供给方式,1、,上吸式,2、,重力式,3、,压送式,A、,上吸式喷枪,IWATA W-71,型,B、,重力式喷枪,IWATA W-61,型,DEVILIBISS JGX-502,型,IWATA RG-2,型,C、,压送式喷枪,IWATA W-100,型,IWATA W-200,型,D.,涂料压送罐,60,L,涂料压送罐,（三）空气喷枪构造,枪头,调节机构,枪体,1、枪头,枪头组成：空气帽，涂料喷嘴，阀针,作用：将涂料雾化，并以圆形或椭圆形喷涂至被涂物表面。,枪头结构示意图,空气帽,涂料喷嘴,针阀,1）空气帽,空气帽的作用：将涂料雾化，并形成所要求的喷雾图形,A、,空气帽结构示意图,侧面空气孔,辅助空气孔,中心空气孔,涂料孔,针阀,B、,侧面空气孔的作用,2）涂料喷嘴,包括,涂料通道,和,空气通道,涂料喷嘴易磨损，一般采用合金钢制作,3）针阀,当扳机扣动时，阀针后移，喷嘴的涂料通道敞开，涂料喷出。（如原理图所示）,2、调节机构,涂料喷出量调节机构,压缩空气流量调节机构,喷雾图形调节机构,1）空气量的调节装置,调节空气调节旋钮就可以调节喷出的空气量与压力。,一般空气喷枪都具有空气调节装置，无空气调节装置的喷枪须用减压阀将压缩空气调至合适范围。,空气压力的调节,设定值(一般情况),0.250.3,MPa,空气压力的调节,2）涂料喷出量调节装置,调节原理：扳机驱动针阀导杆使阀针后移，后移的距离决定涂料喷出量，后移距离大，涂料喷出量大，反之则涂料喷出量小。,吐出量的调节,吐出量一般设定为200300,cc/min,量杯,吐出量的调节,3）喷雾图形调节装置,原理：旋动调节旋钮可以控制侧面空气孔的启闭与空气流量，关闭侧面空气孔，喷雾图形呈圆形，开通则喷雾图形呈椭圆形。,A、,喷雾图形的种类,B、,喷雾图形的调节,逆时针,顺时针,喷雾图形的调节,A、,喷雾图形纵横的调整,横向,纵向,3、枪体,装有扳机和各种防止涂料和空气泄漏的密封件，并制成便于手握的形状。,1）扳机,扳机构造采用,分段,喷出结构：当扣动扳机时压缩空气通道首先开通，随着针阀继续后移，涂料通道才被开通。,分段喷出结构示意图,空气阀杠,涂料阀杠,扳机,1,2,3,8,4,5,7,6,（四,）,喷枪结构示意图（岩田,W-200,型）,9,W-200,喷枪各部分名称,1-枪帽,2-枪嘴,3-涂料管接头,4-扳机,5-空气压力调节旋钮,6-空气管接头,7-吐出量调节旋钮,8-喷雾图形调节旋钮,9-针阀,（五）空气喷枪各零部件名称,（六）作业前的调整,空气压力的调整,涂料吐出量的调整,喷雾图形的调整,（七）空气喷枪作业要点,喷涂距离,喷枪运行速度,喷雾图形的搭接,涂料的粘度,1.喷涂距离,指喷枪前端与被喷物之间的距离，,喷涂时应保持恒定的喷涂距离,一般情况下，使用大型喷枪应保持在,2025,CM,为最佳。,使用小型喷枪应保持,1520,CM,为最佳。,喷涂距离不当对涂膜的影响,距离过近，漆膜厚，易产生流挂。,距离太远，易产生漆膜粗糙，涂料浪费大,距离太近,距离太远,2.喷枪运行速度,喷涂作业时，喷枪运行速度要适当，并保持,恒定。,喷枪的运行速度控制在,60,cm/s,左右为佳。,喷枪运行不当对漆膜的影响,喷枪作弧状,运行,喷枪,运行时倾斜,3.喷雾图形的搭接,喷雾图形的搭接是指喷涂时，喷雾图形之间的部分,重叠,。,由于喷雾图形中部漆膜较厚，边沿较薄，喷涂时必须使前后喷雾图形相互搭接，才能使漆膜均匀一致。,喷雾图形搭接示意图,搭接,6.涂料的粘度对喷涂作业的影响,涂料的粘度影响漆膜的平整度,在喷涂作业前必须将粘度调整到适宜的范围,（八）喷枪的维护,1、喷枪使用后，应将涂料管接口接到清洗溶剂接头处，将涂料通道清洗干净。,2、用刷子将空气帽、涂料喷嘴和枪体清洗干净。,3、暂停喷涂时，应将喷枪头浸入溶剂中，以防喷枪头沾附的涂料干结，堵塞涂料和空气通道。,喷枪的维护,4、喷枪长期不用时，涂料喷嘴、针阀、扳机等活动部件清洗干净后，应涂防锈油脂，防止锈蚀。,5、经常检查喷枪的针阀、空气阀等部件的密封垫。,6、拆卸和组装喷枪时，各调节阀芯要保持清洁，不要沾附灰尘和涂料；空气帽和涂料喷嘴不应有任何碰运气伤和擦伤。,二、静电喷枪,1、静电涂装原理：,在喷枪与工件之间形成一高压静电场，当涂料粒子通过枪口带上电荷，在高压静电场的作用下，向极性相反的工件运动，沉积于工件表面，形成均匀的涂膜。,2、旋杯式静电喷枪,静电涂装示意图,3、手动静电喷枪,日本,ASAHI,静电喷枪,三、密封胶喷枪,常用的密封胶喷枪有两种：,扳机式,手按式,密封胶喷枪（,GRACO235-627）,密封胶喷枪（,GRACO204-356）,四、,PVC,喷枪（,WAGNER:G08）,
