桩测量定位施工技术交底.ppt

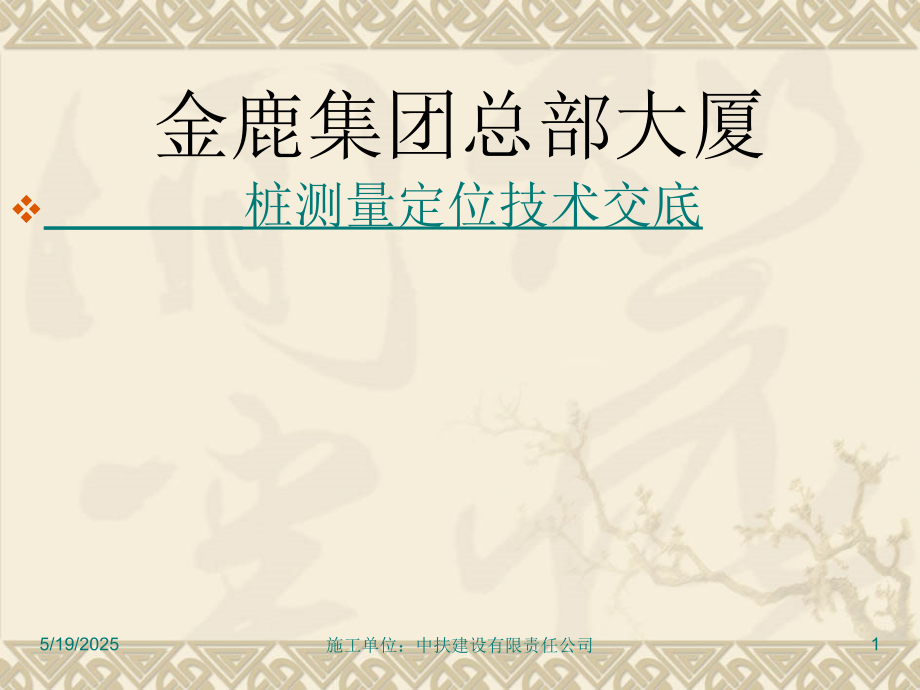

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,施工单位：中扶建设有限责任公司,*,金鹿集团总部大厦,桩测量定位技术交底,5/19/2025,1,施工单位：中扶建设有限责任公司,一、技术交底范围,二、一般要求,：,三、施工机械要求,四、施工步骤,五、注意事项,5/19/2025,2,施工单位：中扶建设有限责任公司,一、技术交底范围,本技术交底适用于桩基施工测量定位时护筒埋设检查，用于施工成孔过程中桩机定位检查。由于本段部分墩位处在淤泥层较厚，孤石较多，施工时要在冲孔过程中检查桩位情况。,5/19/2025,3,施工单位：中扶建设有限责任公司,二、一般要求,按照本施工场地实际情况，护筒底部必须埋设不小于,0.5,米，护筒直径必须大于钻孔直径,20,，护筒顶面偏差控制在,5,以内，倾斜度不得大于,1%,5/19/2025,4,施工单位：中扶建设有限责任公司,三、施工机械要求,主要采用吊车吊装护筒，人工配合。护筒采用,8,厚钢板加工制成，长度,3,米，直径,1.2,米。,5/19/2025,5,施工单位：中扶建设有限责任公司,四、施工步骤,1,、采用全站仪将桩位中心放样出来，根据中心桩引出中心十字护桩，边长不小于,4,米，用石灰粉洒出护筒边线。,2,、护桩采用四根直径,20,、长,1,米的螺纹钢，垂直打入地下,70,。,3,、挖掘机开挖护筒基坑，基坑半径比护筒护筒直径大,2030,，护筒顶高程，高出地面,50,。,4,、利用十字桩拉线将基坑底的中心护筒边桩定出，吊车起吊护筒，对准基坑底部的护筒桩下放护筒，人工配合调整。,5,、护筒吊放完毕，人工配合挖机调整护筒垂直度，护筒四周分层回填，夯实。,6,、施工过程中，每天检查记录桩机施工的孔位情况,5/19/2025,6,施工单位：中扶建设有限责任公司,五、注意事项,1,、机械施工过程严格按照机械操作规程操作,2,、为保证作业人员安全，严禁作业人员下到基坑内调整护筒。,3,、护筒埋设后做好护筒措施，防止人员掉进。,4,、如发现桩位有被破坏的现象，请及时与工程部联系，及时恢复。,5/19/2025,7,施工单位：中扶建设有限责任公司,5/19/2025,8,施工单位：中扶建设有限责任公司,
