离心泵单元仿真.ppt

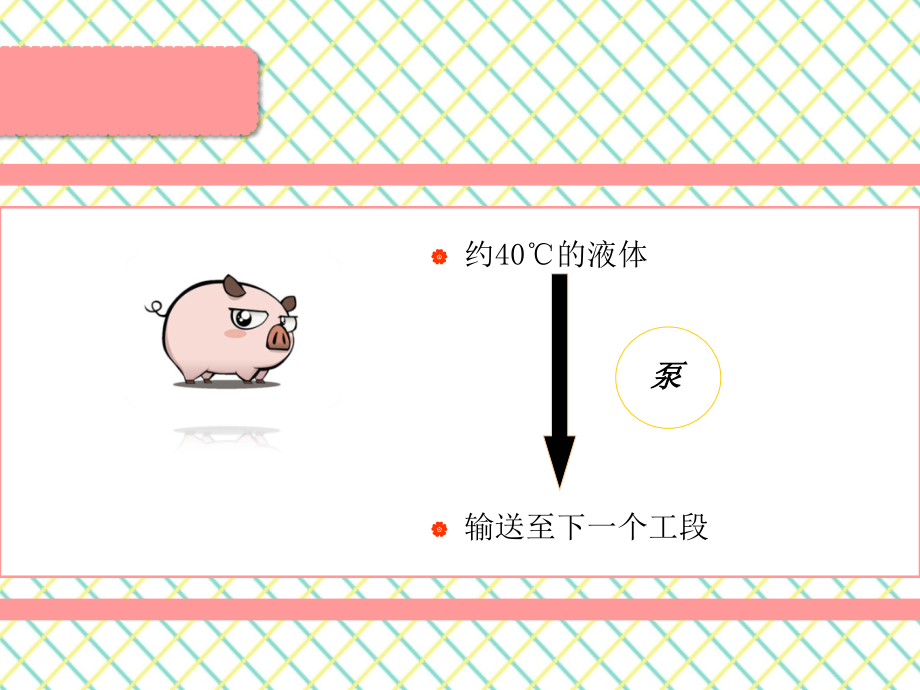

Click to edit Master title,Click to edit Master text,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title,Click to edit Master text,Second level,Third level,Fourth level,Fifth level,*,无忧,PPT,整理发布,*,单击此处编辑母版文本样式,第二层,第三层,第四层,第五层,单击此处编辑母版标题样式,无忧,PPT,整理发布,标题,1单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,离心泵单元仿真,工作任务,约,40,的液体,输送至下一个工段,泵,流程,设计,输送设备,-,泵,压力的控制,阀门的选择,液体容器,温度的控制,泵的原始开车注意事项,仪表的选择,相关工艺条件,设 计 流 程,PI,101,PI,102,PI,103,PI,104,LIC,101,PIC,101,FIC,101,LG,102,V101,WATER,WATER,N2,N2,TI,101,vent,P101A,P101B,PI,101,PI,102,PI,103,PI,104,LIC,101,PIC,101,FIC,101,LG,102,V101,WATER,WATER,N2,N2,TI,101,vent,P101A,P101B,离心泵的工业背景,广泛适用于：冶金、,化工,、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，使用温度,T80,。,返回,离心泵，供输送液体之用,（清水及性质相似于清水）。,离心泵的工作原理,离心泵的结构,离心泵的分类,离心泵单元仿真工艺,一、离心泵 单 元,一,二,三,四,返回,1.主要部件,填料函,叶轮,泵体,泵轴,轴承,密封环,二、离心泵的结构,叶轮是,离心泵的核心,部分，它转速高，叶轮上的叶片起到主要作用，叶轮上的内外表面要求光滑，以减少水流的摩擦损失。,泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。,泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。,4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。,滚动轴承加油要适当，一般为2/33/4的体积。太多会发热，太少又有响声并发热！,滑动轴承加油到油位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！,轴承的温度最高在85度一般运行在60度左右。,密封环又称减漏环。,延缓叶轮和泵壳的使用寿命，,离心泵,在泵壳内缘和叶轮外援结合处装有密封环，,密封的间隙保持在0.251.10mm之间为宜。,填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。,填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流到外面来也不让外面的空气进入到泵内，始终保持水泵内的真空！,在离心泵的运行巡回检查过程中对填料函的检查要特别注意！在运行,600,个小时左右就要对填料进行更换。,三、离心泵分类,分类,工作叶轮,工作压力,进水吸入口,单级泵,多级泵,低压泵,中压泵,高压泵,单吸泵,双吸泵,100米,650,650,四、离心泵单元仿真工艺,来自某一设备约40的带压液体经调节阀,LV101,进入带压罐,V101,，罐液位由液位控制器,LIC101,通过调节V101的进料量来控制；罐内压力由PIC101分程控制，PV101A、PV101B分别调节进入V101和出V101的氮气量,从而保持罐压恒定在,5.0atm,(表)。,罐内液体由泵P101A/B抽出,泵出口流量在流量调节器FIC101的控制下输送到其它设备。,返回,V101,入口压力,出口压力,v101,分程控制,A,B,0-50 PIC101A(充）,50-100,PIC101B（泄）,开车前准备工作,一、,检查,（1）泵的各连接螺栓及地脚螺栓有无松动现象，,（2）轴承的润滑油是否充足；,（3）润滑、冷却系统做到畅通无阻、不滴不漏；,（4）均匀盘车，无摩擦及时紧时松现象，泵内应,无杂音；,（5）电源接线是否正确；,（6）检查出水管上的闸阀启闭是否灵活。,二.开 车 操 作 规 程,罐V101充液、充压,启动泵前准备工作,启动离心泵,灌液,排气,出料,(1)泵出口压力：12.0ATM。,(2)V101罐液位：50.0%。,(3)V101罐内压力：5.0ATM。,(4)泵出口流量：20000KG/H。,离心泵开车操作要点总结,罐压的控制,5ATM,PIC101A/B,液位的控制,50,LIC101,流量的控制,20000kg/h,FIC101,？,？,？,停 车 操 作 规 程,停进料,停泵,泵P101A泄液,罐泄压、泄液,离心泵事故处理,气蚀/气缚,气缚是泵体内有空气,，一般发生在泵启动的,时候，主要表现在泵体内的空气没排净；,汽蚀是由于液体在一定的温度下达到了它的,汽化压力,，和输送介质，工况有密切关系,气缚,离心泵启动时，若泵内存有空气，由于空气密度很小，旋转后产生的离心力小，因而叶轮中心区所形成的低压不足以吸入液体，这样虽启动离心泵也不能完成输送任务，这种现象称为气缚。,气蚀,液体气化，,含气泡的液体挤入高压区后急剧凝结或破裂。因气泡的消失产生局部真空，周围的液体就以极高的速度流向气泡中心，瞬间产生了极大的局部冲击力，造成对叶轮和泵壳的冲击，使材料受到破坏。,吸入口压力,被输送流体饱和蒸汽压,造成汽蚀的主要原因有：,1.进口管路阻力过大或者管路过细；,2.输送介质温度过高；,3.流量过大，也就是说出口阀门开的太大,4.安装高度过高，影响泵的吸液量；,5.选型问题，包括泵的选型，泵材质的选型等,解决办法：,1.清理进口管路的异物使进口畅通，或者增加管径的大小；,2.降低输送介质的温度；,3.减小流量；,4.降低安装高度；,5.重新选泵，或者对泵的某些部件进行改进，比如选用耐汽蚀材料等等,气 蚀,离心泵事故现象及处理,气缚,现象：出口压力不断波动下降，出口流量下降。,原因：1.在启动泵前泵内没有灌满被输送的液体。,2.在运转过程中泵内渗入了空气。,处理方法：灌液，排气,离心泵事故现象及处理,2,气蚀,现象：出入口压力不断波动，出口流量波动着下降。,原因：1.泵的入口压力,被输送液体饱和蒸汽压,处理方法：换泵,离心泵事故现象及处理,3,泵坏,现象：泵出口压力急剧下降，出口流量急剧减小。,处理方法：换泵,4,阀卡,现象：出口液体流量不可调节,处理方法：打开备用阀，通知维修部门。,离心泵事故现象及处理,5,泵入口管线堵,现象：泵出入口压力急剧下降，出口流量急剧减小零。,处理方法：换泵,
