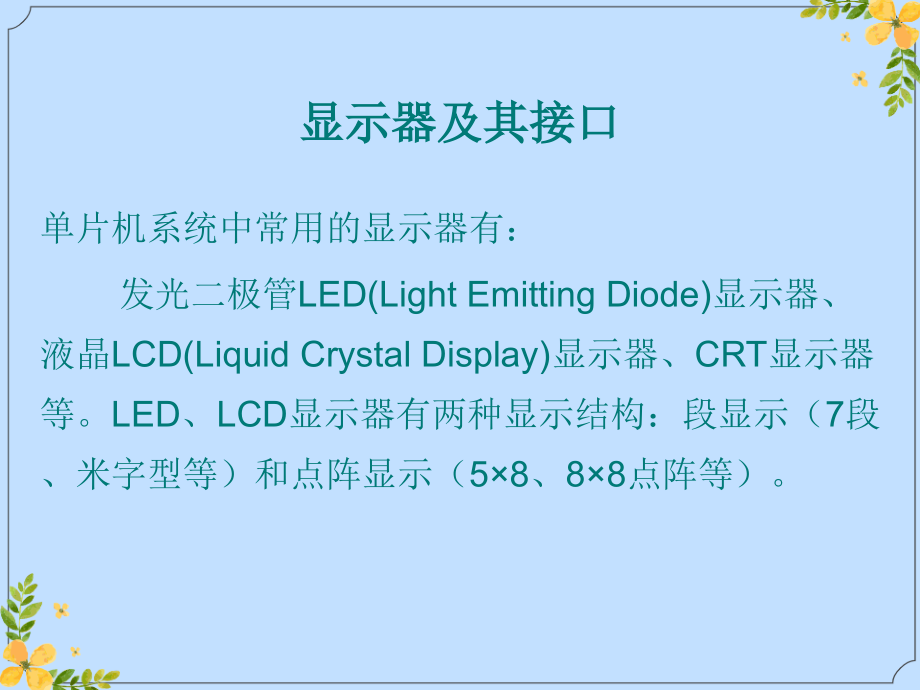

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,显示器及其接口,单片机系统中常用的显示器有：,发光二极管,LED(Light Emitting Diode),显示器、液晶,LCD(Liquid Crystal Display),显示器、,CRT,显示器等。,LED,、,LCD,显示器有两种显示结构：段显示（,7,段、米字型等）和点阵显示（,58,、,88,点阵等）。,（,2,）动态显示,动态显示的特点是将所有位数码管的段选线并联在一起，由位选线控制是哪一位数码管有效。这样一来，就没有必要每一位数码管配一个锁存器，从而大大地简化了硬件电路。选亮数码管采用动态扫描显示。所谓动态扫描显示即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。动态显示的亮度比静态显示要差一些，所以在选择限流电阻时应略小于静态显示电路中的。,七段,LED,显示器,使用,LED,显示器时，要注意区分这两种不同的接法。为了显示数字或字符，必须对数字或字符进行编码。七段数码管加上一个小数点，共计,8,段。因此为,LED,显示器提供的编码正好是一个字节。用共阴,LED,显示器显示,16,进制数的编码已列在下表。,
