caxa使用操作详细说明.ppt

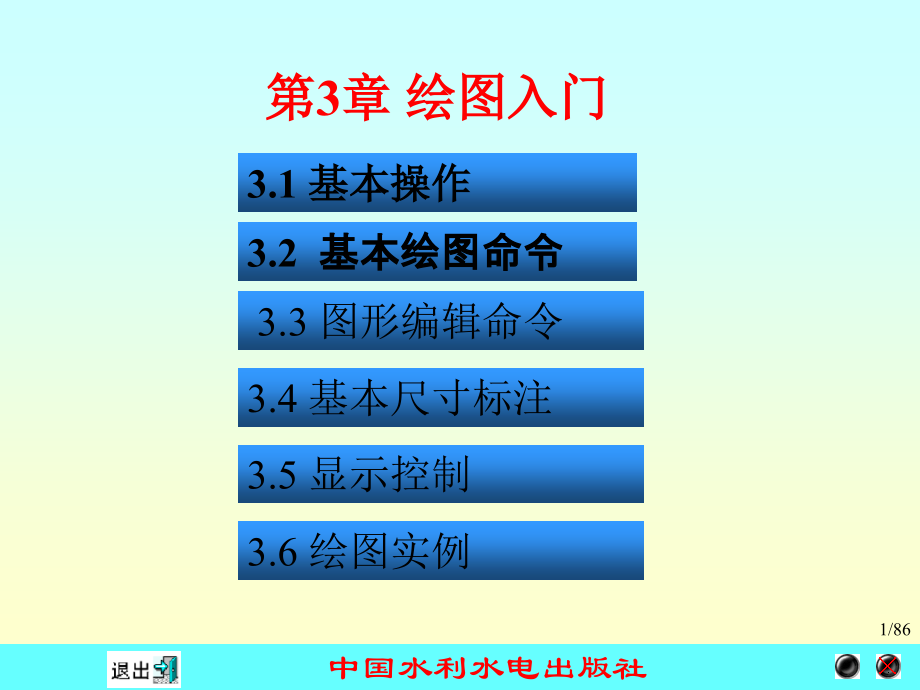

Wang chenggang,*,/86,中国水利水电出版社,3.4,基本尺寸标注,3.3,图形编辑命令,第,3,章,绘图入门,3.2,基本绘图命令,3.5,显示控制,3.6,绘图实例,3.1,基本操作,3.1,基本操作,3.1.1 命令的输入与执行,CAXA,电子图板在执行命令的操作方法上，设置了鼠标选择和键盘输入两种并行的输入方式。两种方法并行存在，为不同程度的用户提供了操作上的方便。,1.,激活命令的方法,（,1,）从下拉菜单中单击,单击下拉菜单中的某个选项，打开该下拉菜单，再移动光标到某个需要的命令上点击，即可激活该命令。,（,2,）从当前绘制工具栏中单击,点击屏幕上显示的当前绘制工具栏中的某个按钮，即可激活对应的命令。,（3）从命令提示行中输入,当命令提示行中显示“命令”时，可在键盘上直接输入命令。例如：输入“line”或“L”回车，可激活“直线”命令；键入“circle”或“c”回车，可激活圆命令等。,（4）从弹出菜单中激活,在没有命令执行时，点击屏幕上的某些图形对象，然后单击右键，可显示一个弹出菜单，从弹出菜单中选择某个命令，即可激活该命令。弹出菜单中的内容随每次选择的图形对象的不同而不同。,（5）右键重复激活,刚执行完毕某个命令，立即单击鼠标右键，即可重复激活刚才执行的命令。用此方法可快速激活那些需要重复执行的命令。,2,命令的执行过程,激活命令后，通常都会在命令提示行的上方显示一个立即菜单，再在立即菜单中选择适合自己当前需要的绘制方式，然后按照命令提示输入绘图所需要的数据，完成绘图。,3,命令的中断,如果要放弃正在执行的命令，可使用键盘左上方,Esc,键。直接激活其它命令，也可使正在执行的命令中断。,4,绘图数据的输入,绘图的数据包括点坐标、半径、直径、距离、角度等，从键盘上直接输入后回车即可。,5,点的输入,点是最基本的图形元素，点的输入是各种绘图操作的基础。力求简单、迅速、准确。（1）由键盘输入点的坐标,（2）鼠标输入点的坐标,（3）工具点的捕捉,所谓工具点捕捉就是使用鼠标捕捉工具点菜单中的某个特征点。,屏幕点：（S）：屏幕上的任意位置点。,端点：（E）：曲线的端点。,中点：（M）：曲线的中点。,圆心：（C）：圆或圆弧的圆心。,交点：（I）：两曲线的交点。,切点：（T）：曲线的切点。,垂足点：（P）：曲线的垂足点。,最近点：（N）：曲线上距离捕捉,光标最近的点。,孤立点：（L）：屏幕上已存在的用点命令绘制的点。,象限点：（,Q）：圆或圆弧的象限点。,进入作图命令，需要输入特征点时，只需按下空格键，即在屏幕上弹出下拉工具点菜单，如图3-2所示。,3.1.2,国家标准工程制图的有关规定设置,CAXA按照最新国标提供了图框、标题栏、明细表、文字标注、尺寸标注以及工程标注，已通过国家机械CAD标准化审查，保证了设计过程的全面标准化,。,（,1,）命令,键盘输入：输入,setup,回车。,下拉菜单：“幅面图纸幅面”，如图3-3所示。,（,2,）功能,选择标准图幅或自定义图幅，变更绘图比例及选择图纸放置方向。,（,3）操作,拾取,“图纸幅面”,命令后，则系统弹出图纸幅面对话框。,1.图纸幅面,4.,文字参数,（,1,）命令 下拉菜单“设置文字参数”。,（,2,）功能,设置文字参数。,（,3,）操作,拾取文字参数设置命令后，系统弹出字型管理对,话框，如图3-7所示。选择所需要的参数后，单击“确定”按钮，操作结束。,3.1.3 图层、线型和颜色的改变,利用属性工具条可以改变当前绘制实体的图层、线型和颜色。属性工具条如图,3-8,所示。,1.,改变当前图层,在属性工具条中，点取层控制下拉列表框如图,3-9,所示，直接选取所需图层即可。,2.,改变线型,在属性工具条中，点取线型下拉列表框如图,3-10,所示，直接选取所需图层即可。,3.,改变颜色,在属性工具条中，单击颜色 图标,，系统弹出如图,3-11,所示颜色设置对话框，点取所需颜色后，单击“确定”按钮即可。,3.2,基本绘图命令,本节主要介绍绘制平面图形常用的几个绘图命令，其余的在第五章进行相信讲解。绘图命令位于主菜单“绘制”下的“基本曲线”和“高级曲线”下或“绘制工具栏”下“基本曲线”和“高级曲线”，如图,3-12,所示。在“绘制工具栏”中基本曲线的图标为，高级曲线的图标为。,（,1,）在下拉菜单绘制中拾取命令，如图,3-12,（,a,）所示；,（,2,）在绘制工具栏中，拾取图标 或 .,3.2.1,直线,1.,命令,键盘输入：,line,或,L,。,下拉菜单：“绘制基本曲线直线”，,如图3-12所示。,2.,功能,以不同的方式绘制直线。,拾取直线命令后，系统在屏幕的左下角弹出直线的立即菜单,，如图3-13所示。,3.,操作,点击立即菜单第一项，出现,5,种绘制直线的方法：,两点线、平行线、角度线、角等分线、切线,/,法线。,(1)两点线,在图3-13直线立即菜单的“,1,：”中选取“两点线”，此时命令输入区提示为“第一点,(,切点，垂足点,),：”，根据提示给定两点绘制一条直线段或按给定的连续条件绘制连续的直线。,在立即菜单的“,2,：”中可选择“单个”或“连续”的绘制直线。,在立即菜单的“,3,：”中可选择“正交”或“非正交”的方式绘制直线。,正交方式下，单击“,4,：”，选择“点方式”或“长度方式”，绘制直线，如图3-14所示。,在非正交方式下，第一点和第二点均可有三种类型的点：切点、垂足点、其他点（工具点菜单上列出的点），如图,3-15所示，根据第一点和第二点的类型可以生成不同类型的直线：,例,1,：画连续正交直线,选择“两点线”“连续”“正交”，画出的线均为水平线和垂直线，如图3-16所示。,例,2,：画圆的公切线。,(2)平行线,画平行线的方式有两种，偏移方式和两点方式，单击“,2,：”切换，如图3-18所示。,偏移方式按给定距离绘制与已知线段平行且长度相等的单向或双向的平行线段，单击“,3,：”可以选择“单向”或“双向”方式。根据提示即可完成平行线绘制，如图3-19所示。,（,3,）,角度线,画给定长度与给定坐标轴或直线成一定角度的直线，如图3-20所示。,单击“,3,：”可以选择到点或到线上。,单击“,4,：”中的数字编辑框，可以输入夹角的度数。,画线时按屏幕提示输入第一点，然后用鼠标拖动生成的角度线到合适的长度，单击鼠标左键即可完成。,图3-21,为与,X,轴成,41,度的直线。,单击“,2,：”可以选择“,X,轴夹角”、“,Y,轴夹角”或“直线夹角”。,（,4,）角度等分线,图3-22 角度等分线即时菜单,选择“,2,：分数”操作提示区出现“输入实数”的提示，输入一个需要等分的数值。选择“,3,：长度”输入一个等分线长度值，图3-23为五等分角度的实例。,按给定的等份数和给定长度绘制一个角的等分线，立即菜单如图3-22所示。,图3-23 五等分角度,（,5,）切线,/,法线,生成过给定点且与给定曲线平行或垂直的功能曲线，立即菜单如图,3-24,所示。,3.2.2,圆弧,1.,命令,下拉菜单：“绘制基本曲线圆弧”，如图3-12所示。,绘制工具：拾取,后 再拾取 .,2.,功能,以不同的方式绘制圆弧。,3.,操作,拾取命令后，系统弹出圆弧立即菜单，,如图3-26所示,.,，单击“,1,：”有六种方式可以选择。因操作方法类似，仅介绍以下三种方式：,（,1,）三点圆弧,选择三点圆弧，按屏幕要求输入第一点和第二点，生成一段过上述两点及光标所在位置的动态圆弧，拖动鼠标到合适位置，单击鼠标左键确定。,例：作圆弧与已知三曲线相切，如图3-27所示。,（,2,）圆心、起点、圆心角,选择圆心,起点,圆心角，按屏幕要求输入圆弧的圆心点和起点，生成一段圆心和起点固定，终点由鼠标拖动的动态圆弧，拖动鼠标到合适的位置，单击鼠标左键确定。,（,3,）两点、半径,选择两点,半径，按屏幕要求输入圆弧的起点和终点，生成一段起终点固定，半径由鼠标拖动的动态圆弧，拖动圆弧到合适的长度，单击鼠标左键确定或键盘输入半径回车。,图3-27 作圆弧与已知三曲线相切 图3-28 作圆弧与已知两曲线相切,例：作圆弧与已知两曲线相切，如图3-28所示。,3.2.3,圆,1.,命令,下拉菜单“绘制基本曲线圆”，如图3-12所示。,绘制工具：拾取,后再拾取 .,2,功能,以不同的方式绘制圆。,图3-29 圆即时菜单,3.,操作,拾取圆命令后，系统弹出立即菜单,，如图3-29所示，单击“,1,：”有四种画圆的方式。,（,1,）圆心、半径,选择圆心,半径，单击“,2,：”对“半径”和“直径”进行切换，根据提示输入圆心点后，用鼠标拖动半径到合适的长度，单击鼠标左键确定或键盘输入半径回车。,（,2,）两点,选择两点方式，根据提示输入一个点拖动鼠标使另一端点到合适位置，单击鼠标右键确定。,（,3,）三点,选择三点方式，按屏幕提示输入第一点和第二点，用鼠标拖动圆的第三点到合适位置，单击鼠标左键确定,（,4,）两点,半径,选择两点,半径，按屏幕要求输入圆的两个点，用鼠标拖动圆的第三点到合适的位置，单击鼠标左键确定。,例：作已知半径,R,的圆与两已知圆相切，如图3-30所示。,3.2.4,矩形,3操作,取矩形命令后，屏幕出现矩形立即菜单，单击“,1,：”可以把两角点切换成长度和宽度方式，如图3-31所示。,1.,命令,下拉菜单“绘制基本曲线矩形”；,绘制工具：拾取 后再拾取 。,2.,功能,生成由四条直线构成的矩形。,（1）两角点,给出矩形的任意两个对角点即可生成矩形。,单击矩形立即菜单中的“,1,：”可以切换成“两角点”画矩形的方式，如图,3-32,所示。单击“,2,：”，可切换画矩形有无中心线。,对角点的输入方式：用鼠标直接指定第一点和第二点，如图,3-33,（,a,）所示；或如用鼠标指定第一点后再用键盘输入相对坐标，如,120,80,，如图,3-33,（,b,）所示。,（,2,）长度和宽度,给出矩形的长度和宽度生成矩形。,3.2.5,中心线,1.,命令,绘制工具：拾取 后再拾取 ；,下拉菜单“绘制基本曲线中心线”，如,图3-12所示,。,2.,功能,绘制中心线。,3.,操作,拾取“中心线”命令后，出现立即菜单如图,3-34所示，给出中心线延伸长度的长度。,（,1,）画孔和轴的中心线,根据提示如果拾取的是直线，提示拾取另一条直线，生成矩形的中心线；,（,2,）圆、圆弧或椭圆的中心线,如果拾取的是圆,、圆弧或椭圆，自动生成一对正交的中心线，如图,3-35,所示。,3.3,图形编辑命令,在对图形进行编辑之前，需选择编辑的对象，一般被选中的实体以虚线形式显示。,3.3.1,选择,(,拾取,),对象,1.选择对象的方式,（1）单选,拾取编辑命令后，移动鼠标点取要编辑的对象，选中后对象变虚。,（2）用选择窗口来选择对象,选择窗口是绘图区域中的一个矩形区域，在“拾取元素：”提示下，指定两个角点（移动光标，使光标中的小方块不压住任何对象，按鼠标左键确定矩形第一角点，移动鼠标即可拉出一矩形，按鼠标左键确定矩形第二角点）即可定义此区域。,2.选择对象常用的方法,在拾取的过程中，按空格键，系统弹出拾取元素菜单选项，如图3-37所示。用单选或窗口选择均可进行以下操作：,（,1,）拾取所有,拾取绘图区内的所有对象。,（2,）取消所有,（,3,）拾取取消,从拾取到的实体中取消某些对象。,（,4,）拾取添加,在拾取取消的状态下，继续添加拾取对象。,图3-37拾取元素菜单选项,（,5,）取消尾项,取消最后拾取到的对象,。,3.3.2,删除,1.,命令,下拉菜单：“编辑拾取删除”；,常用工具栏：拾取 按钮。,2.,功能,删除拾取到的实体。,3.,操作,拾取命令后，根据提示拾取要删除的图形，单击鼠标右键结束命令，图形即被删除。,3.3.3裁剪,1.,命令,下拉菜单：“绘制曲线编辑剪裁”，如图3-38所示。,绘制工具：曲线编辑 中拾取 。,2.,功能,对给定曲线进行修剪，删除不需要的部分，得到新的曲线。,3.,操作,拾取裁剪命令后，系统弹出裁剪立即菜单，如图3-39所示。,(1),快速剪裁,快速剪裁方式下，直接用光标拾取要裁剪掉的线段，与该线段相交的曲线均为裁剪边界，单击鼠标左键，点取的线段被裁剪掉，如图3-40所示。,注意：,对于与其它曲线不相交的一条单独的曲线不能使用裁剪命令，只能用删除命令将其去掉。,(2),拾取边界,以一条或多条曲线作为剪刀线，对一系列被裁剪的曲线进行裁剪。,单击剪裁立即菜单“,1,：”切换为拾取边界方式，根据提示选择一条或多条曲线作为剪刀线，单击鼠标左键确认，用鼠标选取要裁剪的曲线，单击鼠标确认，如图3-42所示。,(3),批量裁剪,当曲线较多时，可以对曲线进行批量裁剪。,单击剪裁立即菜单“,1,：”切换为批量裁剪方式，根据提示拾取剪刀链，可以是一条曲线，也可以是首尾相连的多条曲线。选取要裁剪的曲线，单击鼠标右键确认，然后选择要裁剪的方向，裁剪完成。,3.3.4,拉伸,1.,命令,下拉菜单“绘制曲线编辑拉伸”，如图3-38所示。,绘制工具：曲线编辑 中拾取拉伸 。,2.,功能,选取的曲线进行拉伸操作。,3,操作,拾取拉伸命令后，系统弹出拉伸立即菜单 ，切换“1：”可进行单个拾取和窗口拾取。,（,1,）单个拾取,单个拾取状态下，用鼠标左键拾取直线、圆、圆弧或样条进行拉伸，若拾取的是直线时，有两种拉伸方式，轴向拉伸和任意拉伸，可以用“,2,：”进行切换。,（,2,）窗口拾取,用鼠标左键单击拉伸立即菜单“,1,：”切换为窗口拾取，点击“,2,：”可以选择给定偏移或给定两点，图3-43为拉伸时的窗口拾取。关键是,P1,点在,P2,点之右。,3.3.5,平移,1.,命令,下拉菜单：“绘制曲线编辑平移”，如图3-38所示。,绘制工具：曲线编辑 中拾取拉伸 。,2.,功能,对拾取到的实体进行平移或拷贝操作。,3.,操作,拾取平移命令后，系统弹出平移立即菜单，如图3-44所示。切换有两种方式：给定偏移和给定两点。,(1),给定偏移,用给定偏移量的方式进行拷贝或平移实体。切换“2：”进行移动或拷贝。,在给定偏移状态下，拾取到实体后，单击鼠标右键确定，此时系统自动给出一个基准点，同时提示“,X,和,Y,方向偏移量和位置点，”系统要求以给定的基准点为基准，输入,X,和,Y,的偏移量或由鼠标给出一个拷贝或平移的位置点。一旦给出，拷贝或平移便完成，如图3-45所示。,(2),给定两点,用指定两点作为拷贝或平移的位置依据。可以在任意位置输入两点，系统将两点间距离作为偏移量，然后，再进行拷贝或平移操作。,3.4 基本尺寸标注,本节主要介绍工程标注的几个常用的基本尺寸标注，其余的在第十章进行详细介绍。,1.,命令,下拉菜单：“绘制工程标注尺寸标注”。,绘图工具：拾取工程标注图标 后再拾取尺寸标注 图标。,2.,功能,对图形进行尺寸标注。,3.,操作,拾取尺寸标注命令后，系统弹出尺寸标注立即菜单，根据提示拾取标注元素、系统自动识别标注类型并弹出相应的立即菜单。,基本标注包括线性尺寸标注、直径尺寸标注、半径尺寸标注和角度尺寸标注。,（,1,）线性尺寸标注,线性尺寸标注：可以标注水平尺寸、垂直尺寸和平行尺寸，也可以标出直线的长度及其与坐标轴的夹角，如图,3-46所示。,（,2,）直径尺寸标注,圆直径的尺寸标注应加前缀,（,%c,），尺寸线通过圆心，也可以标注在非圆视图中，如图3-47所示。,图3-46 线性尺寸标注,图3-47 直径尺寸标注,（3）半径尺寸标注,圆弧半径的尺寸前缀,R,，尺寸线从圆心方向出发或指向圆弧，圆弧半径的尺寸标注如图3-47所示。,图3-48 半径尺寸标注图,3-49 角度尺寸标注,（,4,）角度尺寸标注,角度尺寸标注的尺寸线汇交于角度的顶点，尺寸线是以角度顶点为圆心的圆弧，角度尺寸数值单位为度，角度尺寸标注,如图3-49所示。,3.5,显示控制,在实际作图过程中，当遇到较为复杂的图形时，受显示屏幕的限制，图形显示不清楚，给绘图带来不便，为了解决这一问题，就需要采用局部放大的功能。,1.,命令,下拉菜单“显示显示窗口”。,常用工具栏：拾取显示放大按钮 或老面孔：拾取显示放大按钮 。,2.,功能,将拾取框内的图形进行放大。,3.,操作,拾取显示窗口命令后，根据提示在所需要的位置输入显示窗口的第一角点和第二角点，系统将两角点所包含的内容充满绘图区显示出来，以便操作。,3.5.2 显示回溯,1.,命令,键盘输入,prev,。,下拉菜单“显示显示回溯”。,常用工具栏：拾取显示放大 按钮或老面孔：拾取显示放大按钮 。,2.,功能,恢复上一次显示状态。,3.,操作,拾取命令后，系统立即将屏幕内容按上一次显示状态显示出来。,3.5.3,显示全部,1.,命令,下拉菜单“显示显示全部”。,常用工具栏：拾取显示放大 按钮或老面孔：拾取显示放大 按钮。,2.,功能,显示全部图形。,3.,操作,拾取显示全部命令后，所画的全部图形按照尽可能大的原则在屏幕绘图区内显示出来，如,图3-50所示。,(a),显示全部前,(b),显示全部后,3.6,绘图实例,3.6.1,基本操作练习,下面以一简单的几何作图为例，说明用,CAXA,电子图板绘图的主要操作过程。,1,利用相对坐标与极坐标输入方式绘制出如图,3-51,所示的图形,作图步骤如下：,（,1,）用鼠标点取 立即菜单：,（,2,）在屏幕上任取一屏幕点作为相对参考点；,（,3,）相对参考点输入极坐标值,10,0,；2,060,；26,0,；0,-24,；,12,0,；0,35；3,0(,适当长度,)142,；,（,4,）捕捉左下角端点，输入,0,30,；,16,0,；0,1,0,；连续画正交直线与,AB,直线相交；用裁剪命令剪去多余的线条，整理出全图。如图,3-52,所示,3.6.2,平面图形作图,绘制如图,3-56,所示的平面图形，作图步骤如下：,1,确定图幅：,A4,竖放，调用图框，插入标题栏。,2,用直线命令绘制基准线（中心线），如图,3-57(a),所示。,3,用圆命令绘制圆、圆弧，如图,3-57(b),、（,c,）所示。,4,用直线命令绘制相距,110,和,112,的平行直线，如图,3-57(d),所示。,5,用直线命令绘制角度为,75,的倾斜直线，如图,3-58(a),所示。,6,绘制圆弧并修剪,7,绘制相距为,32,的两线段和圆弧如图,3-58(c),所示。,8,标注尺寸，完成全图如图,3-56,所示。,
