鲁班软件安装消防培训.ppt

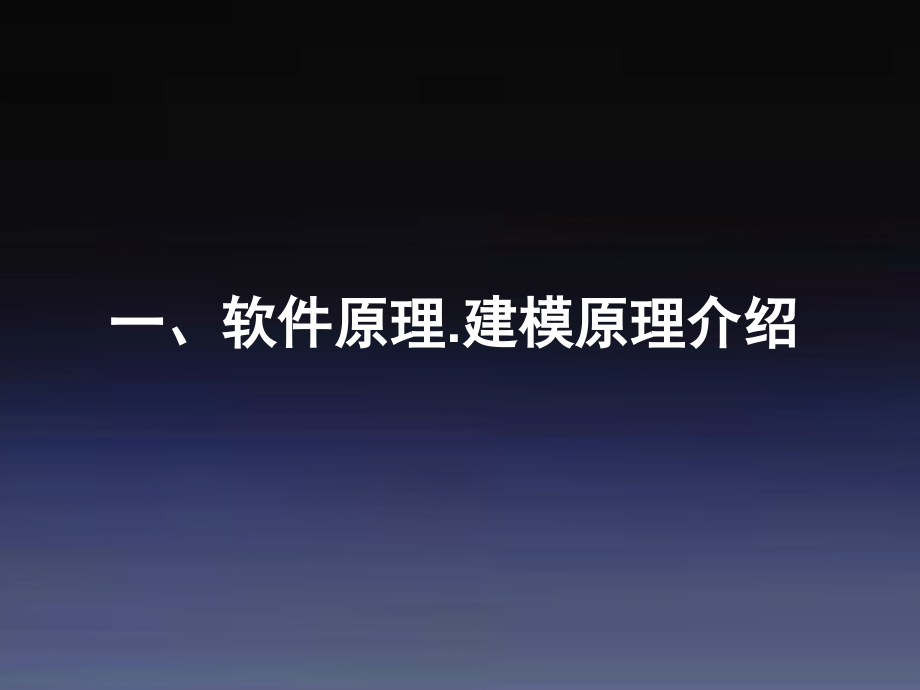

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,鲁班软件安装消防培训-,一、软件原理.建模原理介绍,基于,AutoCAD,平台的鲁班安装算量，良好的交互界面,利用,AutoCAD,强大的图形功能,精确的布尔运算,实现各专业构件之间精确扣减!,软件建模流程介绍,消防专业建模流程,一、,新建工程，注意点：,工程保存路径,、,模板设置,、,楼层设置,二、,1）若是cad格式，直接用cad转化下的,cad文件调入,到鲁班算量软件里或是打开图纸,带基点复制,2）若是蓝图，可以先用数码相机照下后，用“,工具,”下 的图片文件“,调入,”到软件里，在用sc命令调整比例,三、,图纸分层“带基点复制”命令的运用，注意插入点的选择，一般为（0，0，0）逗号在,英文状态,下输入,四、,转化设备（喷淋头）结合“显示控制”中按系统显示和“系统编号管理”调色来查看喷头的精确性.,五、,转化喷淋管,标注,和,危险等级,两种方式转化,六、,生成管道配件，再生成之前先菜单栏-工具下“,管道配件生成设置,”选项.,七、,布置管道部件（阀门、水流指示器、套管等）,八、,在“,零星构件,”中根据图纸要求设置一键生成管道支架,九、,合法性检查错误，避免一些小错误。再进行工程计算,十、,工程量计算以及报表反查与输出,拿到,CAD,图纸，能直接读取并转化电子文档,做到瞬间建模出量,数码照片即拍即描，高效方便,1 新建工程,1.1 用户模版,用户模版的,作用,？,用户模版可以,保存哪些信息,？,定义好的构件属性；,新增加入图库的构件图形；,安装材质规格表中增加新的管材；,计算规则设置中更改的计算规则；,构件颜色管理中定义好的颜色；,构件计算项目设置中设置的内容；,风阀长度设置中更改的信息；,套好的清单和定额（在清单定额没有改变的前提 下新建工程）,1.2 楼层设置,标准层,如何设置？3,5,非连续的标准层,怎么设置？6/8/10,技术层,怎么设置？7.1 9.1,地下室,怎么设置？-1 -2,楼层标高可以为负值么？,2,软件入门级,基本,操作介绍,1,界面介绍,2,鼠标的使用,3,捕捉点的设置,4,正选反选的区别,5,自动保存时间的设置,6,三维查看,7,软件模版的保存设置,3,图纸调入,图纸调入的,两种方式,？,CAD,文件调入,直接复制黏贴到软件里面,转化喷淋头,4.1 显示控制查看,转化喷淋管,生成管道配件,7 布置管道部件,7,点状，线性构件的批量修改,S,命令,：选择同名称构件,F,命令,：选择同系统构件,批量调整标高,批量名称更换,批量删除,8,图纸分层,8.1,图纸分层对工程量的,影响,8.2,带基点复制,8.3,带基点复制的,作用,消防管,1,、同上第一步,2,、,同上第一步,3,、转化设备（消火栓箱与灭火器）,4,、用“任意布管”绘制主管,5,、绘制支管用“箱连主管”命令操作。注意：有上下绕弯地方，设置不同标高，按起点生成、终点生成和生成斜管线的先后顺序,9,立管布置,11.1,两种标高方式的,区别,11.2,工程相对标高的,两种布置方式,11.3,标高方式的布置对,总量,有影响么,10,一键生成支架,合法性检查,12,工程量计算,1,，分系统,2,，分楼层,13 报表反查,条件统计,报表输出格式,报表支持,几种输出格式,？,Txt,Excel,Xml,16,区域校验工程量,前提,：工程量进行计算,17自动查漏,
