室内设计——现场勘查.ppt

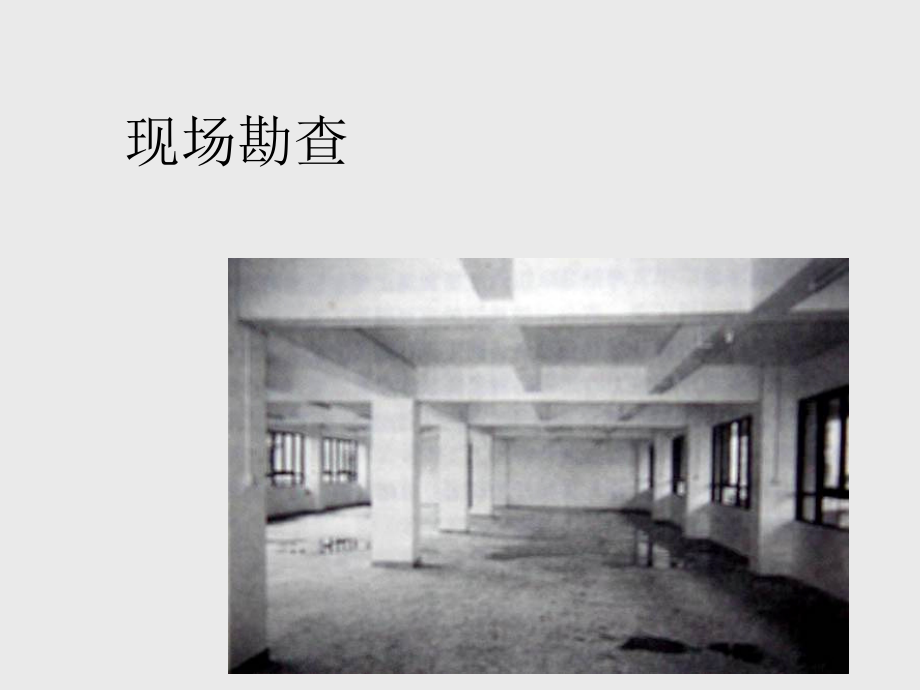

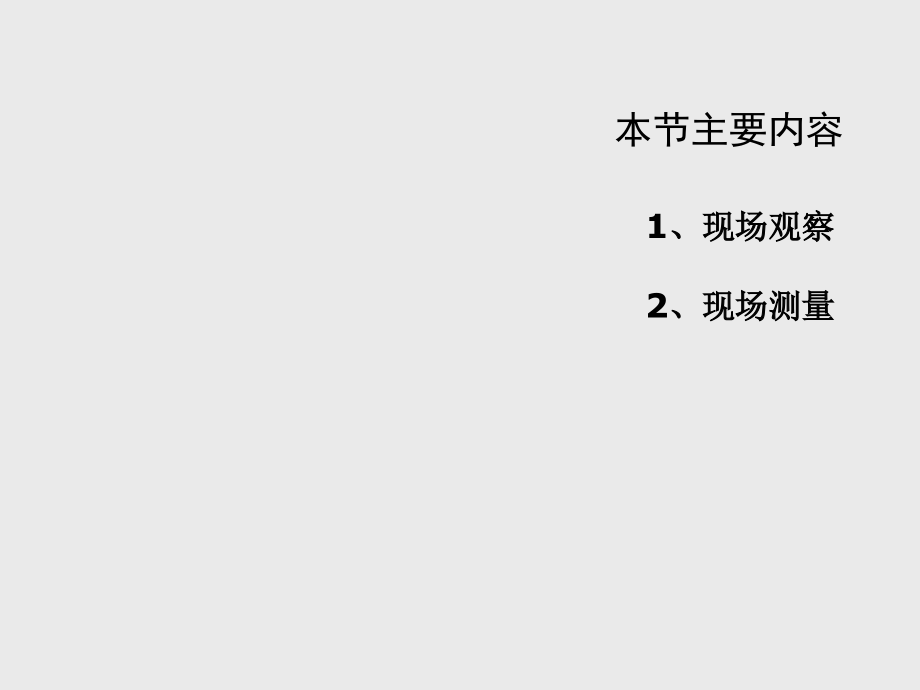

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,现场勘查,1,、现场观察,2,、现场测量,本节主要内容,本节重点,测量的基本知识室内设计的空间测量要点,初步观察：记忆力和空间想象力，借助相机对空间进行记忆；,深入观察：各功能区之间的关系；,功能区之间过渡是否自然；,需特别注意以下几点：,玄关与起居室的过渡是否合理；,餐厅的位置应该如何设置，是否合理；,厨房、卫生间的位置；,房门的朝向；,过道是否过长、阴暗等等,现场观察,室内空间观察,观察窗外的风景对室内的影响：,哪个窗户能看到花园；,哪个房间会被前面的建筑物挡住光线差；,哪个窗户能被对面建筑的人看见；,等等,现场观察,建筑周围环境观察,承重结构：平面图中所示的实心墙体和柱子部分,承重墙：承担着楼盘的重量，维持房屋结构的平衡；,厚度超过,24CM,的砖墙；,声音辨别；,轻体墙：承担着房屋的部分重量；,横梁下的轻体墙不可以拆。,现场观察,室内承重结构观察,现场测量,测量基本知识,携带工具：卷尺、相机、纸、笔,携带相关材料：户型图（物业提供的准确的建筑房型图）,现场测量,空间测量要点,实际尺寸的测量：检验是否与建筑平面图完全吻合，以免,造成设计失误、施工浪费。,具体空间尺寸校对测量：角度测量,玄关,过道,飘窗深度,阳台等,窗户的宽度、高度、离墙的距离；,空间测量要点,细节尺寸测量,管道外包墙体的尺寸、裸露的管道尺寸及预计装修方法；,空间测量要点,细节尺寸测量,厨房油烟管道、煤气管道的位置和尺寸；,空间测量要点,细节尺寸测量,卫生间下水口和排污口的位置和尺寸；,空间测量要点,细节尺寸测量,原始配电箱和每个房间的开关位置及离墙距离的测量；,空间测量要点,细节尺寸测量,空间测量要点,层高和梁的测量,层高：,2.752,.8,米之间,梁：其尺寸尤为重要，梁的位置直接影响到平面的布局，吊顶的装饰结构和立面的装饰处理。,课程作业：,测量：以组为单位对指定空间进行测量,;,课外查阅：厨房平面尺寸；,客厅平面尺寸；,卧室平面尺寸；,卫生间平面尺寸；,书房平面尺寸；,衣帽间平面尺寸。,
