建筑施工用电规范.ppt

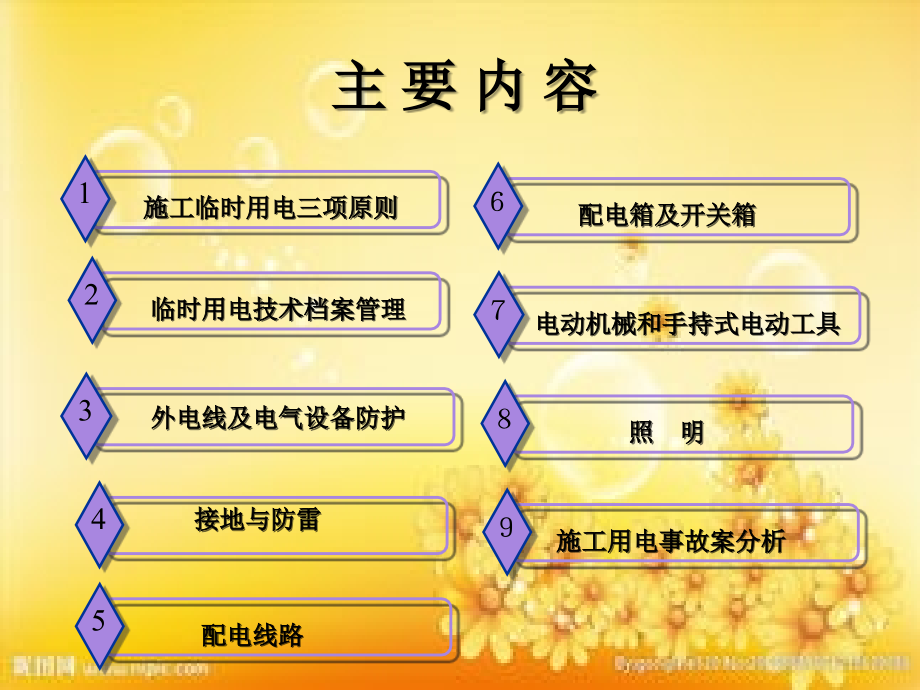

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,建筑施工用电安全技术,施工现场临时用电安全技术规范,JGJ46,2005,主 要 内 容,1,施工临时用电三项原则,2,4,3,临时用电技术档案管理,外电线及电气设备防护,接地与防雷,配电箱及开关箱,电动机械和手持式电动工具,照明,5,配电线路,施工用电事故案分析,几种供电方式的理解,根据,IEC,（国际电工委员会）规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即,TT,、,TN,和,IT,系统。,TT,方式供电系统,TT,方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称,TT,系统。第一个符号,T,表示电力系统中性点直接接地；第二个符号,T,表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。在,TT,系统中负载的所有接地均称为保护接地，,TN,方式供电系统 这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用,TN,表示。,TN,方式供电系统中，根据其保护零线是否与工作零线分开而划分为,TN-C,和,TN-S,等两种。,IT,方式供电系统,I,表示电源侧没有工作接地，或经过高阻抗接地。每二个字母,T,表示负载侧电气设备进行接地保护。,TT,方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。,一、施工临时用电三项原则,建筑施工现场临时用电工程专用的电源中性点直接接地的,220,380V,三相四线制低压电力系统，必须符合“三项基本原则”：,1.,采用,TN-S,接零保护系统；,(,三相五线制）,2.,采用三级配电系统；,3.,采用二级漏电保护系统,。,原则,1.,采用,TN-S,接零保护系统,TN,S,系统,：,就是工作零线与保护零线分开设置的接零保护系统。,T,电源中性点直接接地。,N,电气设备外露可导电部份通过零线接地。,S,工作零线（,N,线）与保护零线（,PE,线）分开的 系统。,接零保护系统,TN-S,1,工作接地；,2,PE,线重复接地；,3,电气设备金属外壳（正常不带电的外露可导电部分）；,L1,、,L2,、,L3,相线；,N,工作零线；,PE,保护零线；,DK,总电源隔离开关；,RCD,总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）；,T,变压器,保护接零的保护原理,保护接零的供电系统应采用,TN-S,接零保护系统。,TN-S,接零保护系统的保护原理，如图,1-62,假设,C,相碰了机壳，由于机壳接了保护线，所以,C,相通过保护线短路，巨大的短路电流会使保护装置立刻动作而切断电源。这样即使有人接触了机壳，由于人体本身就有较大的电阻，加上人体和地间有接触电阻，短路电流根本不会经人体、大地、接地体回到零点。,错误,某工地接地保护示意图,接零保护系统,TN-S,原则,2.,采用三级配电系统,三级配电系统结构形式示意图（放射式配电）,为保证三级配电系统能够安全、可靠、有效地运行，在实际设置系统时尚应遵守四项规则：,分级分路规则,动、照分设规则,压缩配电间距规则,环境安全规则,分级分路规则,从一级总配电箱,(,配电柜,),向二级分配电箱配电可以分路。即一个总配电箱,(,配电柜,),可以分若干分路向若干分配电箱配电；每一分路也可分支支接若干分配电箱。,从二级分配电箱向三级开关箱配电同样也可以分路。即一个分配电箱也可以分若干分路向若干开关箱配电，而其每一分路也可以支接或链接若干开关箱。,从三级开关箱向用电设备配电必须实行,“,一机一闸,”,制，不存在分路问题。即每一个开关箱只能联接控制一台与其相关的用电设备,(,含插座,),，包括一组不超过,30A,负荷的照明器，或每一台用电设备必须有其独立专用的开关箱。,动照分设规则,动力配电箱与照明配电箱宜分别设置：若动力与照明合置于同一配电箱内共箱配电，则动力与照明应分路配电。这里所说的配电箱包括总配电箱和分配电箱,(,下同,),。,动力开关箱与照明开关箱必须分箱设置，不存在共箱分路设置问题。,二个要点：,环境安全规则是指配电系统对其设置和运行环境安全因素的要求。按照,规范,的规定，配电系统对其设置和运行环境安全因素的要求可用以下五个要点说明。,环境保持干燥、通风、常温。,周围无易燃易爆物及腐蚀介质。,能避开外物撞击、强烈振动、液体浸溅和热源烘烤。,周围无灌木、杂草丛生。,周围不堆放器材、杂物。,环境安全规则,压缩配电间距规则,压缩配电间距规则是指除总配电箱、配电室,(,配电柜,),外，分配电箱与开关箱之间，开关箱与用电设备之间的空间间距应尽量缩短。按照,规范,的规定，压缩配电间距规则可用以下三个要点说明。,分配电箱应设在用电设备或负荷相对集中的场所。,分配电箱与开关箱的距离不得超过,30m,。,开关箱与其供电的固定式用电设备的水平距离不宜超过,3m,。,原则,3.,采用两级漏电保护系统,在施工现场临时用电工程中，除应记住有四项基本原则外，还应理解有两道防线。即一道防线是采用,TN-S,接零保护系统，另一道防线是设立了两级漏电保护系统。,采用二级漏电保护系统是指在施工现场基本供配电系统的总配电箱（配电柜）和开关箱首末二级配电装置中（注意），设置漏电保护器。其中，总配电箱（配电柜）中的漏电保护器可以设置于总路，也可以设置于各分路，但不必重叠设置。,漏电保护器作用,：,在有人触了电而不能自主摆脱时，如果有一种仪器，它能接收人体触电信号，立即把电源切断，使流过人身电流和时间值的乘积小于,30mAs,，则人的生命就能得到挽救。这种仪器就是漏电保护器。,实行分级、分段漏电保护原则。实行分级、分段漏电保护的具体体现是合理选择总配电箱（配电柜）、开关箱中漏电保护器的额定漏电动作参数。,1.,开关箱,一般场所,I,30mA,潮湿与腐蚀介质场所,I,15mA,T,0.1s,如：潜水泵、夯土机械、,类或,类（塑料外壳除外）手持式电动工具、地下室等所用开关箱中漏电保护器。,（注意）,2.,总配电箱,I,30mA,，,T,0.1s,但,I,T,30mA,s,（注意）,3.,漏电保护器极数和线数必须与负荷的相数和线数保持一致。,4.,漏电保护器的电源进线类别,(,相线或零线,),必须与其进线端标记一一对应，不允许交叉混接。更不允许将,PE,线当,N,线接入漏电保护器。,5.,漏电保护器在结构选型时，宜选用无辅助电源型,(,电磁式,),产品，或选用辅助电源故障时能自动断开的辅助电源型,(,电子式,),产品。若选用辅助电源故障时不能断开的辅助电源型,(,电子式,),产品，应同时设置缺相保护。,6.,漏电保护器必须与用电工程合理的接地系统配合使用，才能形成完备、可靠的防触电保护系统,注：,L1,、,L2,、,L3,一相线；,N,一工作零线；,PE,一保护零线；,DK,一总电源隔离开关，,RCD,一总漏电保护器；,H-,照明灯；,W-,电焊机；,M-,电动机。,漏电保护器的局限性,需要注意的问题是：,漏电保护器（包括电流型和电压型）也有它的局限性。当相线之间，相线和零线之间发生短路、漏电（包括人体双相触电）时保护器并不动作，只有当相线和地之间有短路、漏电（包括人身单项接触）时才动作。所以装了保护器也不能掉以轻心，放松警惕。另外，在潮湿、高温、多尘、有腐蚀气体、激烈振动的场所使用时要采取保护措施，要不断检查保护器是否工作正常。,现场使用特别需要注意的地方,现场使用的有断路器（没有漏电保护功能）漏电保护器漏电断路器（有漏电保护）,二、临时用电管理,1.,施工现场临时用电设备在,5,台及以上或设备总容量在,50kW,及以上者，应编制用电组织设计。,内容包括现场勘测；确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向；进行负荷计算；选择变压器；设计配电系统：设计配电线路，选择导线或电缆；设计配电装置，选择电器；设计接地装置。,2.,临时用电组织设计及变更时，必须履行,“编制、审核、批准”,程序，由,电气工程技术人员,组织编制，经相关部门审核及具有,法人资格企业的技术负责人,批准后实施。变更用电组织设计时应补充有关图纸资料。,3.,临时用电工程必须经,编制、审核、批准部门和使用单位共同验收,，合格后方可投入使用。,4.,电工,必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作,5.,安装、巡检、维修或拆除临时用电设备和线路，必须由,电工,完成，并应有人监护。电工等级应同工程的难易程度和技术复杂性相适应。,电工的任务：,承担用电工程电气设备和线路的安装、调试、迁移和拆除工作；,承担用电工程运行过程中的巡检和维修工作；,保障用电工程始终处于完好无损状态和良好运行状态；,按,(,规范,规定指导用电人员安全用电，纠正违规用电：,参与用电安全技术档案的建立和管理。,6.,施工现场临时用电必须建立安全技术档案，并应包括下列内容,：,(1),用电组织设计的安全资料；,(2),修改用电组织设计的资料；,(3),用电技术交底资料；,(4),用电工程检查验收表；,(5),电气设备的试、检验凭单和调试记录；,(6),接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；,(7),定期检（复）查表；,(8),电工安装、巡检、维修、拆除工作记录。,三、外电防护及电气设备防护,为防止外电线路对现场施工构成的潜在危害，必须做好相应的防护措施：,1,）绝缘；,2,）屏护；,3,）安全距离；,4,）限制放电能量；,5,）,24V,及以下安全特低电压。,.,在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等,.,在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合下表规定。,.,施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下规定：,.,起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合表以下规定：,.,施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于,0.5m,。,.,当上述安全距离不能保证时，则必须在在建工程与外电线路之间架设安全防护设施,对外电线路防护可采用木、竹或其它绝缘材料增设屏障、围栏、保护网等防护设施与外电线路实现强制性绝缘隔离。,并应悬挂醒目的警告标志。,（）防护设施与外电线路之间的安全距离不应小于以下列数值：,（）无足够安全操作距离，且无可靠安全防护设施时的处置,必须先暂停作业，继而采取相关外电线路暂时停电、改线或改变工程位置等措施，在未采取任何安全措施的情况下严禁强行施工。,四、接地与防雷,接地,重复接地：,保护性接地：,功能性接地：,电气系统或设备因运行需要的接地。,为防止电气设备的金属外壳因绝缘损坏带点危及人、畜安全和设备安全，以及设置相应保护系统需要，而将电气设备正常不带电的金属外壳或其他金属结构接地。,为增强接地保护系统接地的作用和效果，并提高其可靠性，在其接地线的另一处或多处再作接地。,功能性接地,逻辑接地：,屏蔽接地：,工作接地：,指电气系统为稳定正常工作电压的接地。,（如变压器和发电机中性点的接地）,指电气线路或装置为使其内部导体或器件免受外界电磁场干扰而将其外露可导电部分接地。,（如电缆金属外护层，穿线金属管及电子组件金属外壳的接地）,指为保证电子设备稳定工作而将其金属底板或某一公共连接线作为逻辑信号的电位参考点而接地。,保护性接地,防静电接地：,防雷接地：,保护接地：,指在接地保护系统中将电气设备外露可导电部分接地,指为防止雷电电气系统和设备，以及高架金属设施和建、构筑物造成的危害，当雷击防雷装置时雷电流能顺利泄入大地而将防雷装置接地。,（如接闪器、避雷器的接地）,指为防止电气系统或设备在运行过程中产生的静电对人畜和财产造成危害，并将有害静电顺利导入大地，而将产生静电的部位接地，。,重复接地,见图,1-63,，首先设,B,不接地，设,PE,线在,E,点断开，如,E,点以后的接零设备中有,1,台（如,D3,）外壳带电，那所有设备（如,D3,、,D4,）的外壳也都会带电，这是非常危险的。重复接地后，,A,、,B,点为重复接地点，这时故障电流通过接地体,R3,、,R1,回到零点。人体电阻（,R1/R3,）大的多,电流基本不会经人体构成回路。,.,在施工现场专用变压器的供电的,TN-S,接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。,一般规定,N,线功能：,1.,供单相设备使用。,2.,传导三相系统中的不平衡电流。,3.,减小三相负荷中性点的电位偏移。,PE,线功能：,保障人身安全，防止发生触电事故。,.,当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保护一致。不得一部分设备做保护接零，另一部分设备做保护接地。,.,采用,TN,系统做保护接零时，工作零线（,N,线）必须通过总漏电保护器，保护零线（,PE,线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部接零保护系统。,.,在,TN,接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接,(N,线与线不能有接触,),。,.PE,线所用材质与相线、工作零线（,N),相同时，其最少截面应符合以下规定：,相线芯线截面,S,（,mm,2,),PE,线最小截面（,mm,2,),S16,S,16,S 35,16,S,35,S/2,6.PE,线必须采用绝缘导线；配电装置和电动机械相连接的,PE,线应为截面不小于,2.5mm,2,的绝缘多股铜线。手持式电动工具的,PE,线应为截面不小于,1.5mm,2,的绝缘多股铜线。,PE,线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线,7.,在,TN,系统中，下列电气设备不带电的外露可导电部分应做保护接零：,1),电机、变压器、电器、照明器具、手持式电动工具的金属外壳；,2),电气设备传动装置的金属部件；,3),配电柜与控制柜的金属框架；,4),配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；,5),电力线路的金属保护管、敷线的钢索、起重机的底座和轨道、滑升模板金属操作平台等；,6),安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架。,8.,城防、人防、隧道等潮湿或条件特别恶劣施工现场的电气设备必须采用保护接零。,9.TN,系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。在,TN,系统中，保护零线每一处重复接地装置的接地电阻值不应大于,10,。在工作接地电阻值允许达到,10,的电力系统中，所有重复接地的等效电阻值不应大于,10,。,10.,每一接地装置的接地线应采用,2,根及以上导体，在不同点与接地体做电气连接,.,不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。接地可利用自然接地体，但应保证其电气连接和热稳定。,接地电阻,接地电阻是由接地体（如钢管、角钢、钢筋）电阻、土壤电阻、接地体与土壤接触电阻三部分组成。,由公式知，并联的电阻越多，总电阻就越小。,防雷,.,在土壤电阻率低于,200,m,区域的电杆可不另设防雷接地装置，但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的接地装置相连接。,.,施工现场内的起重机、井字架、龙门架等机械设备，以及钢脚手架和正在施工的在建工程等的金属结构，当在相邻建筑物、构筑物等设施的防雷装置接闪器的保护范围以外时，应按下表 规定装防雷装置。,当最高机械设备上避雷针（接闪器）的保护范围能覆盖其他设备，且又最后退出于现场，则其他设备可不设防雷装置。,.,做防雷接地机械上的电气设备，所连接的,PE,线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。,五、配电线路,施工现场的配电线路，按其敷设方式和场所不同，主要有,架空线路,、,电缆线路,、,室内配线,三种。设有配电室时，还应包括配电母线。,架空线的选择,-,主要是选择种类和截面,架空线必须采用绝缘导线，即为绝缘铜线或绝缘铝线。严禁采用裸导线。,铜的导电性能远远优于铝，有条件时可优先选用绝缘铜线，其优点是与铝线相比电气连接性好，电阻率低，机械强度大，并有利于降低线路电压损失。,1),导线种类的选择,2),导线截面的选择,主要是依据线路负荷计算结果,按绝缘导线允许温升初选导线截面,然后按线路电压偏移和机械强度要求校验,按工作制核准,最后综合确定导线截面。,按允许温升初选导线截面，应使所选导线长期连续负荷允许载流量,I,y,大于或等于其实际计算电流,I,j,即,I,y,I,j,B,按电压偏移校验导线截面,所谓电压偏移，一般是指负偏移，即电压损失。它是指线路始、末两端电压偏移值占线路额定电压值的百分数，即,U,=(U1-U2),Ue,100,式中，,U1:,线路始端电压,(V),；,U2:,线路末端电压,(V),；,Ue,:,线路额定电压,(V),。,C,电工选线简单口诀：十下,5,百上,3,意思是,10,平方以下的铜线每平方,5,个电流,100,平方以上的铜线每平方,3,个电流,铝线算一半。,我国的家用电压一般是,220V1.5,平方毫米的线电流,10A,（安）；承载功率电流,10A,220V,2200,瓦,2.5,平方毫米的线电流,16A,（安）最小值；承载功率电流,16A,220V,3520,瓦,4,平方毫米的线电流,25A,（安）；承载功率电流,25A,220V,5500,瓦,6,平方毫米的线电流,32A,（安）；承载功率电流,32A,220V,7064,D,按机械强度较验导线截面初选导线截面按机械强度校验，其最小允许截面如表所示，即要求初选导线截面必须大于或等于表中所列最小截面值。,E,按线路工作制核准导线截面,架空线中各导线截面与线路工作制的关系为：三相四线制工作时，,N,线和,PE,线截面不小于相线,(L,线,),截面的,50,：单相线路的零线截面与相线截面相同。,3),架空线的绝缘色标准,L,l,(A,相,),黄色；,L,2,(B,相,),绿色；,L,3,(C,相,),红色。,N,线,淡蓝色：,PE,线,绿黄双色。,1,）类型的选择,根据其敷设方式、环境条件选择。埋地敷设时，宜选用铠装电缆；或具有防腐、防水性能的无铠装电缆；或无铠装电缆，但有配套防腐、防水措施。架空电缆宜选用无铠装护套电缆。,2),截面的选择,a,、按允许温升初选电缆芯线截面,b,、按电压偏移校验电缆的芯线截面,c,、按机械强度校验电缆芯线截面,(2),电缆的选择,3),芯线的选择,根据基本供配电系统的要求，电缆中必须包含线路工作制所需要的全部工作芯线和,PE,线。特别需要指出，需要三相四线制配电的电缆线路必须采用五芯电缆。,五芯电缆中，除包含三条相线外，还必须包含用作,N,线的淡兰色芯线和用作,PE,线的绿黄双色芯线。,1,、架空线必须采用绝缘导线，必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上,2,、在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于,16mm,2,，绝缘铝线截面不小于,25nm,2,。,3,、架空线在一个档距内，每层导线的接头数不得超过该层导线条数的,50,，且一条导线应只有一个接头。,4,、在跨越铁路、公路、河流、电力线路档距内，架空线不得有接头,一般规定,5,、动力、照明线在同一横担上架设时，导线相序排列是：面向负荷从左侧起依次为,Ll,、,N,、,L2,、,L3,、,PE,。颜色标记为：黄色、淡蓝色、绿色、红色、绿,/,黄双色,6,、动力、照明线在二层横担上分别架设时，导线相序排列是：上层横担面向负荷从左侧起依次为,Ll,、,L2,、,L3,；下层横担面向负荷从左侧起依次为,L1(L2,、,L3),、,N,、,PE,。,7,、架空线路的档距不得大于,35m,。架空线路的线间距不得小于,0.3m,。靠近电杆的两导线的间距不得小于,0.5m,8,、电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线必须采用五芯电缆。五芯电缆必须包含淡蓝、绿黄二种色绝缘芯线。淡蓝色芯线必须用作,N,线；绿,/,黄双色芯线必须用作,PE,线，严禁混用。,9,、电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆径应设方位标志,10,、电缆直接埋地敷设的深度不应小于,0.7m,，并应在电缆紧邻上、下、左、右侧均匀敷设不小于,50mm,厚的细砂，然后覆盖砖或混凝土板等硬质保护层,六、配电箱及开关箱,1.,配电箱、开关箱的箱体材料应采用冷轧钢板或阻燃绝缘材料制作，不得采用木板制作。采用冷轧钢板时，钢板厚度应为,1.22.0mm,。开关电器安装板不得采用木质材料。,2.,配电箱、开关箱应设门配锁，箱门与箱内,PE,端子板间应跨接编织软铜线。,3.,配电箱、开关箱的外形结构应能防雨、防尘。,4.,配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面，并设固定卡。,5.,每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制,2,台及,2,台以上用电设备,6.,配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为,1.4,1.6m,。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为,0.8,1.6m,。,7.,配电箱、开关箱内的电器连接线必须采用铜芯绝缘导线,8.,总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。,9.,分配电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。,10.,开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器,标准分配电箱和开关箱布置图,标准总配电箱布置图,1,标准总配电箱布置图,2,标准配电箱、开关箱照片,有明显断开点的空气开关,漏电保护器,PE,线牌,N,线牌,有明显断开点的空气开关,PE,线牌,N,线牌,11.,开关箱中漏电保护器的额定漏电动作电流不应大于,30mA,，额定漏电动作时间不应大于,0,.,1s,。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应,15mA,，额定漏电动作时间不应大于,0,.,1s,。,12.,总配电箱中漏电保护器的额定漏电动作电流应大子,30mA,，额定漏电动作时间应大于,0,.,1s,，但其额定漏电动作电流与额定漏电动作时间的乘积不应大,30mA,s,13.,配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。配电箱、开关箱必须按照下列顺序操作：,1,送电操作顺序为：总配电箱,分配电箱,开关箱；,2,停电操作顺序为：开关箱,分配电箱,总配电箱,14.,配电箱、开关箱内不得放置任何杂物，并应保持整洁。,15.,配电箱、开关箱内的电器配置和接线严禁随意改动。熔断器的熔体更换时，严禁采用不符合原规格的熔体代替。漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续用。,七、电动建筑机械和手持式电动工具,1.,起重机应按要求做重复接地和防雷接地，其中轨道式塔式起重机接地装置的设置应符合下列要求：,1,）,轨道两端各设一组接地装置；,2,）,轨道的接头处作电气连接，两条轨道端部做环形电气连接；,3,）,较长轨道每隔不大于,30m,加一组接地装置。,2.,夯土机械开关箱中的漏电保护器必须符合对潮湿场所选用漏电保护器的要求,3.,夯土机械,PE,线的连接点不得少于,2,处。夯土机械的负荷线应采用耐气候型橡皮护套铜芯软电缆。,4.,使用夯土机械必须按规定穿戴绝缘用品，使用过程应有专人调整电缆，电缆长度不应大于,50m,。,5.,交流弧焊机变压器的一次侧电源线长度不应大于,5m,，其电源进线处必须设置防护罩。,6.,电焊机械的二次线应采用防水橡皮护套铜芯软电缆，电缆长度不应大于,30m,，不得采用金属构件或结构钢筋代替二次线的地线。,7.,使用电焊机械焊接时必须穿戴防护用品。严禁露天冒雨从事电焊作业。,8.,空气湿度小于,75,的一般场所可选用,I,类或,类手持式电动工具，其金属外壳与,PE,线的连接点不得少于,2,处；除塑料外壳,类工具外，相关开关箱中漏电保护器的额定漏电动作电流不应大于,15mA,，额定漏电动作时间不应大于,0.1s,。,9.,在潮湿场所或金属构架上操作时，必须选用,类或由安全隔离变压器供电的,类手持式电动工具。,10.,手持式电动工具的外壳、手柄、插头、开关、负荷线等必须完好无损，使用前必须做绝缘检查和空载检查，在绝缘合格、空载运转正常后方可使用。绝缘电阻不应小于下表规定的数值。,测 量 部 位,（注：绝缘电阻用,500V,兆欧表测量）,绝缘电阻,(M),类,类,类,带电零件与外壳之间,2,7,1,八、照 明,1.,隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于,2,.,5m,等场所的照明，电源电压不应大于,36V,。,2.,潮湿和易触及带电体场所的照明，电源电压不得大于,24V,。,3.,特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于,12V,4.,使用行灯应符合下列要求：,1,）,电源电压不大于,36V,；,2,）,灯体与手柄应坚固、绝缘良好并耐热耐潮湿；,3,）,灯头与灯体结合牢固，灯头无开关；,4,）,灯泡外部有金属保护网；,5,）,金属网、反光罩、悬吊挂钩固定在灯具的绝缘部位上。,5.,照明系统宜使三相负荷平衡，其中每一单相回路上，灯具和插座数量不宜超过,25,个，负荷电流不宜超过,15A,。,6.,携带式变压器的一次侧电源线应采用橡皮护套或塑料护套铜芯软电缆，中间不得有接头，长度不宜超过,3m,，其中绿黄双色线只可作,PE,线使用，电源插销应有保护触头。,7.,室外,220V,灯具距地面不得低于,3m,，室内,220V,灯具距地面不得低于,2.5m,。普通灯具与易燃物距离不得小于,300mm,；聚光灯、碘钨灯等高热灯具与易燃物距离不宜小于,500mm,，且不得直接照射易燃物。达不到规定安全距离时，应采取隔热措施。,8.,碘钨灯及钠、铊、铟等金属卤化物灯具的安装高度宜在,3m,以上，灯线应固定在接线柱上，不得靠近灯具表面,1,、事故基本情况,1,）,事故单位：武汉天心州项目部第一项目队,2,）事故时间：,2007,年,9,月,15,日,13,时,15,分,3,）事故地点：,天兴洲大桥南岸铁路引桥普 客左,17,号墩旁,4,）事故类别：触电伤害,九、触电事故案例 一,2,、事故简要经过,2007,年,9,月,15,日,劳务工王锋与其弟王东海、朱新胜三人于,12:40,分走路到工地上班。王锋,12:50,分左右在工地拌合站与王东海、朱新胜分手，王锋独自一人拿着手持式“角向磨光机”到武汉天兴洲大桥铁路南岸引桥普左,17#,墩旁打磨,16#,墩身模板，王东海与朱新胜两人到项目一队钢筋场加工立模用的拉杆，,13:15,分左右两人快到,17#,墩与,16,墩中间时，看到王锋倒在地上，打磨机压在王锋胸口上，打磨机电缆破损处正对着王锋脖子上，王东海立即切断了电源,并马上将打磨机拿开，并对王锋进行简易施救和对其进行人工呼吸，随后派车将王锋送往武钢总医院急诊室，,13:35,分经武钢总医院做心电图鉴定,王锋经抢救无效死亡，造成一人死亡事故。,3,、原因分析,1,）打磨机直接接在分配电箱上，未实行“三级配电、二级保护”。,2,）作业人员安全防护意识不强，违章赤脚作业。,3,）打磨机操作不当是事故发生的主要原因。作业人员在使用打磨机时，不小心致电缆线绕在打磨机旋转轴导致电线绝缘胶皮破损，导电使其触电身亡。,4,、防范措施,1,）加强现场临时用电安全管理，严格执行“,TN-S,接零保护系统、三级配电二级保护系统”，杜绝违章作业。,2,）加强作业人员安全教育培训、经培训合格后才能进行相应的作业。杜绝无证作业，无证上岗。,3,）加强施工现场正式职工跟班作业制度和电工日常巡查制度，及时发现问题，处理问题。,1,、事故基本情况,1,）事故单位：京沪二总队第一项目队,2,）事故时间：,2008,年,7,月,13,日,9,时,25,分,3,）事故地点：颜巷大桥,6#,墩基坑旁。,4,）事故类别：触电事故,触电事故案例 二,2,、事故简要经过,2008,年,7,月,13,日早上,7,：,30,时许，张国良施工队的旷新发、吴新乾、死者郑平三人一起到颜巷大桥,6#,墩的基坑内凿桩头，,9,：,10,时许摆放在基坑边缘的空压机因震动有滑入基坑的危险，三人发现后，就上来准备将空压机移到安全地方，郑平将空压机上的开关关掉，停掉空压机后就招呼其它两人一起来移动空压机，,9,：,25,时当三人一起移动空压机时，郑平突然倒在地上，吴新乾马上将二级配电箱上的空压机电源关上，旷新发马上通知张国良的带班人员戴忠良，戴忠良,9,：,28,赶到现场，并对其进行人工抢救，同时一队马上安排工具车将郑平送到就近的云阳镇前艾医院进行抢救，,9,：,40,时许经抢救无效被死亡。,3,、事故原因分析,1,）空压机电源线进线处保护罩破损，作业人员移动空压机时，未切断电源，移动时致使空压机外壳导电，是事故发生的主要原因。,2,）,空压机电源线是由二级配电箱直接引出，没有三级配电箱（开关箱），设备未接零保护，也是发生本次事故的重要原因。,3,）,作业人员安全防护意识不强，当时是赤脚上岗，没有穿鞋，也是发本次事故的原因之一。,4,、防范措施,1,）加强现场临时用电安全管理，严格执行“,TN-S,接零保护系统、三级配电二级保护系统”，杜绝违章作业。,2,）加强作业人员安全教育培训、经培训合格后才能进行相应的作业。杜绝无证作业，无证上岗。,3,）加强施工现场正式职工跟班作业制度和电工日常巡查制度，及时发现问题，处理问题。,谢谢大家！,祝大家工作愉快！,
