项目2抹灰工程.ppt

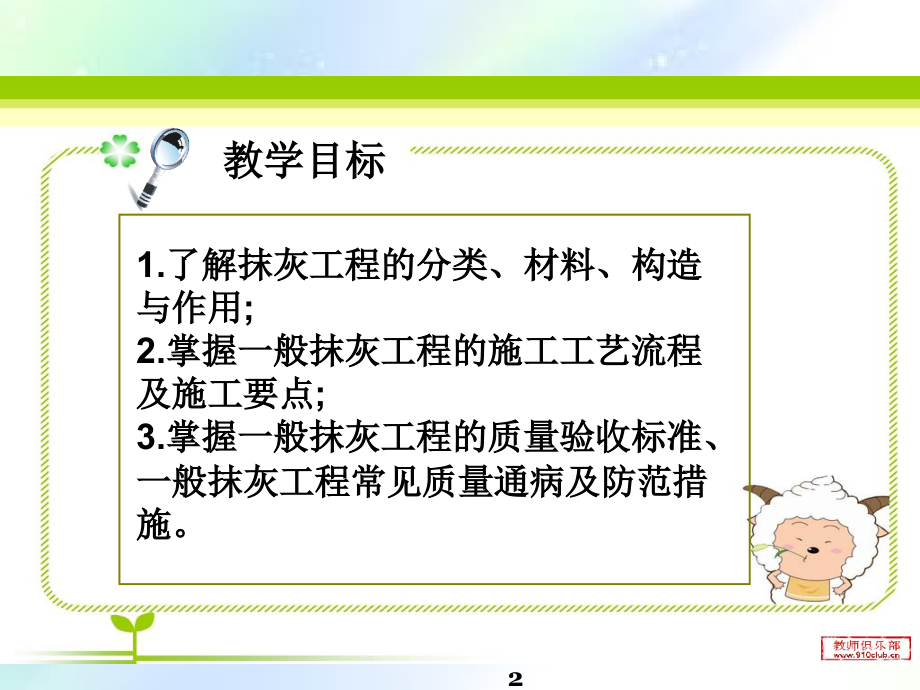

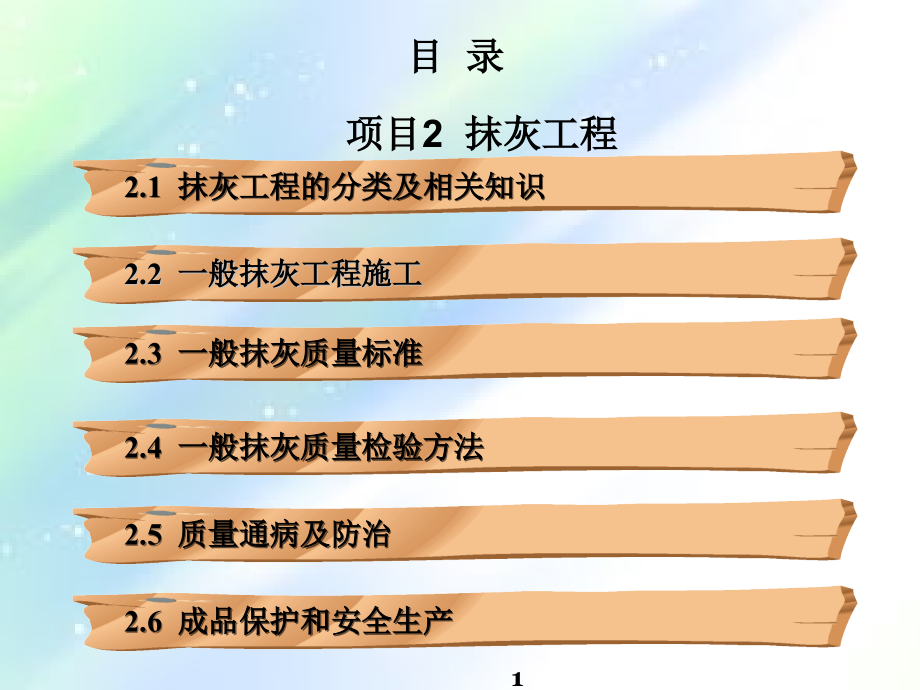

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,1,2.1,抹灰工程的分类及相关知识,项目,2,抹灰工程,目 录,2.2,一般抹灰工程施工,2.3,一般抹灰质量标准,2.5,质量通病及防治,2.4,一般抹灰质量检验方法,2.6,成品保护和安全生产,2,教学目标,1.,了解抹灰工程的分类、材料、构造与作用,;,2.,掌握一般抹灰工程的施工工艺流程及施工要点,;,3.,掌握一般抹灰工程的质量验收标准、一般抹灰工程常见质量通病及防范措施。,3,2.1,抹灰工程的分类及相关知识,4,抹灰工程是用砂浆或灰浆涂抹在建（构）筑物的墙、地、顶棚表面上的一种传统的装饰工程。我国有些地区习惯上把它叫做,“,粉饰,”,。,抹灰工程是建筑工程的装修分部以及装饰工程中的一个基本分项工程，可独自满足建筑空间及墙体表面的一般使用功能和装饰要求，也可作为其他装饰、装修分项的基层。,2.1,抹灰工程的分类及相关知识,5,抹灰工程的作用主要有：,(1),保护建筑结构，阻挡雨、雪、风、霜、日晒对主体结构的直接侵蚀，增强防风化的能力，提高主体结构的耐久性，延长房屋结构的使用寿命；,(2),起到一定的保温、隔热、防潮、隔声等作用，改善房屋的使用条件；,(3),增强建筑物的艺术感，美化城市；,(4),使房屋内部平整明亮，清洁美观，美化室内空间及改善采光条件；,(5),给人以舒适、愉快之感，成为装饰艺术的一个重要部分；,(6),有些抹灰还具有特殊作用，如防水、防潮、防射线、耐酸碱等。,2.1,抹灰工程的分类及相关知识,6,抹灰工程分为内抹灰和外抹灰。通常把位于室内各部位的抹灰叫内,(,墙,),抹灰，如楼地面、顶棚、墙裙、踢脚线、内楼梯等；把位于室外各部位的抹灰叫外,(,檐,),抹灰，如外墙、雨篷、阳台、屋面等。,抹灰工程按使用材料和装饰效果不同可分为一般抹灰、装饰抹灰和特种抹灰三大类；按工程部位不同又可分为墙面抹灰、顶棚抹灰和地面抹灰三种。,2.1.1,抹灰工程的分类,2.1,抹灰工程的分类及相关知识,7,一般抹灰按使用机械不同可分为,人工抹灰,和,机械喷涂抹灰,两种施工操作方法；按使用要求、质量标准和操作工序不同分为,普通抹灰,和,高级抹灰,两级。,普通抹灰为一底层、一中间层、一面层，三遍成活，设置标筋，分层赶平，阳角找方，修整，表面压光；,高级抹灰为一底层、若干个中间层、一面层，多遍成活，设置标筋，阴、阳角找方，分层赶平、修整，表面压光。,2.1,抹灰工程的分类及相关知识,8,抹灰层的组成一般如图,2.1,所示。,2.1.2,抹灰层的组成,图,2.1,抹灰层的组成,1,基层；,2,底层；,3,中层；,4,面层,2.1,抹灰工程的分类及相关知识,9,1.,基层,一般均应清除基层表面的灰尘、污垢；填平脚手眼孔洞、管线沟槽、门窗框缝隙，并在抹灰前酌情洒水湿润。,抹灰前必须对基层予以处理：,(1),砖墙基层表面挤出的灰缝应剔除，使抹灰面平顺，如,图,2.2(a),所示。对于砖砌体的基层，应待砌体充分沉降后方能进行底层抹灰，以防砌体沉降拉裂抹灰层。,(2),混凝土墙面应凿毛，或刮,108,胶水泥腻子，如,图,2.2(b),所示。,2.1,抹灰工程的分类及相关知识,10,(3),木板条墙基层中的板条间应有,8,10mm,的间隙，如图,2.2(c),所示。,图,2.2,抹灰基层处理,(a),砖基层；,(b),混凝土基层；,(c),板条基层,2.1,抹灰工程的分类及相关知识,11,(4),在不同结构基层的交接处,(,如砖墙、板条墙或混凝土墙的连接,),应先铺钉一层金属网，如图,2.3,所示,其与相交基层的搭接宽度应各不小于,100mm,以防抹灰层因基层温度变化胀缩不一而产生裂缝。,图,2.3,不同基层接缝处理,1,砖墙；,2,板条墙；,3,钢丝网,2.1,抹灰工程的分类及相关知识,12,(5),在门口、墙、柱易受碰撞的阳角处，宜用,13,的水泥砂浆抹出不低于,1.5m,高的护角，如图,2.4,所示。,图,2.4,墙柱阳角包角抹灰,1 1:1:4,水泥白灰砂浆；,2 1:3,水泥砂浆,2.1,抹灰工程的分类及相关知识,13,2.,底层,底层的作用是使抹灰层能与基层牢固结合，并对基层进行初步找平。一般底层厚度为,5,9mm,。底层涂抹后，应间隔一定时间，让其干燥和水分蒸发，然后再涂抹中层或罩面灰。,3.,中层,中层主要起找平作用，厚度一般为,5,12mm,。根据质量要求不同，可一次或分次涂抹。中层涂抹之后，在灰浆凝固之前应每隔一定距离交叉刻痕，或用木抹子抹成麻面，以使其与下一中层或面层能更好地粘结。待中层干至五六成时，即可涂抹下一层。,2.1,抹灰工程的分类及相关知识,14,4.,面层,面层亦称罩面，主要起装饰作用，故操作必须仔细，确保表面平整、光滑、无裂痕。面层厚度一般为,2,5mm,。,抹灰层的总厚度为,15,20mm,，最厚不得超过,25mm,，所用材料、配比及施工要点视基层和使用要求不同而异，表,2.1,（详见教材第,6,8,页）、表,2.2,（详见教材,8,10,页）所列为墙面、顶棚抹灰的一般做法。,2.1,抹灰工程的分类及相关知识,15,1,一般抹灰施工工艺,（,1,）一般抹灰,一般抹灰是指使用石灰砂浆、水泥混合砂浆、水泥砂浆、聚合物水泥砂浆、麻刀灰、纸筋灰以及石膏灰等抹灰材料进行施工，属于大面积平面抹灰。一般抹灰多为手工操作。为了控制抹灰层的厚度和平整度，在抹灰前还必须先找好规矩，即四角规方，横线找平，竖线吊直，弹出准线和墙裙、踢脚板线，并在墙面做出标志,(,灰饼,),和标筋,(,冲筋,),，以便找平，最后进行罩面。,2.1.3,抹灰工程基本施工方法,2.1,抹灰工程的分类及相关知识,16,（,2,）机械喷涂抹灰,机械化抹灰可提高工效，减轻劳动强度和保证工程质量，是抹灰施工的发展方向。日前应用较广的为机械喷涂抹灰，它的工艺流程如图,2.5,所示，其工作原理是利用灰浆泵和空气压缩机将灰浆及压缩空气送入喷枪。在喷嘴前造成灰浆射流，将灰浆喷涂在基层上。,图,2.5,机械喷涂抹灰工艺流程,2.1,抹灰工程的分类及相关知识,17,喷嘴的构造如图,2.6,所示，其口径一般为,16mm,、,19mm,、,25mm,，喷嘴距墙面控制在,100,300mm,范围内。当喷涂干燥、吸水性强、冲筋较厚的墙面时，为,100,180mm,左右，并与墙面成,90,角，喷枪移动速度应稍慢，压缩空气量宜小些；对潮湿、吸水性差、冲筋较薄的墙面，喷嘴离墙面的距离为,150,300mm,，并与墙面成,65,角，喷枪移动可稍快些，空气量宜大些，这样喷射面大，灰层较薄，灰浆不易流淌。喷射压力可控制在,0.15,0.2MPa,之间，压力过大时射出速度快，会使砂子弹回；压力过小时冲击力不足，会影响粘结力，造成砂浆流淌。,2.1,抹灰工程的分类及相关知识,18,喷涂抹灰所用砂浆稠度为,90,110mm,，其配合比：石灰砂浆为,13,13.5,，水泥石灰混合砂浆为,114,。喷涂必须分层连续进行，喷涂前应先进行运转，疏通和清洗管路，然后压入石灰膏润滑管道，避免堵塞；每次喷涂完毕，亦应将石灰膏输入管道，把残留的砂浆带出，再压送清水冲洗，最后送入气压为,0.4MPa,的压缩空气吹刷数分钟，以防砂浆在管路中结块而影响下次使用。,图,2.6,喷枪的构造,1,可调换的喷嘴；,2,输浆管；,3,送气阀,2.1,抹灰工程的分类及相关知识,19,2,装饰抹灰施工工艺,（,1,）水刷石,水刷石是一种传统装饰抹灰。大墙面采用水刷石，往往以分格分色来取得艺术效果，也可用于檐口、腰线、窗楣、门窗套、柱面等部位。,先用,13,水泥砂浆抹底层，待,24h,后浇水养护，硬化后浇水湿润，再薄刮一层厚,1mm,的水泥浆，随即用厚,8,12mm,、稠度,50,70mm,、配合比,11.25,的水泥石渣浆抹平压实，待其达到一定强度,(,用手指按无陷痕印,),时，用刷子蘸水刷掉面层水泥浆，使石子表面全部外露，然后用水冲洗干净。,2.1,抹灰工程的分类及相关知识,20,（,2,）水磨石,在,13,水泥砂浆底层上洒水湿润，刮水泥浆一层,(,厚,1,1.5mm),作为粘结层，找平后按设计要求布置并固定分格嵌条,(,铜条、铝条、玻璃条,),，随后将不同色彩的水泥石子浆,(,水泥石子,11,11.25),填入分格中，厚为,8mm(,比嵌条高出,1,2mm),，抹平压实。待罩面灰半凝固,(1,2d),后，用磨石机浇水开磨至光滑发亮为止。每次磨光后，用同色水泥浆填补砂眼，每隔,3,5d,再按同法磨第二遍或第三遍，有的工程还要求用草酸擦洗和进行打蜡。,2.1,抹灰工程的分类及相关知识,21,（,3,）斩假石,斩假石又称剁斧石，即在水泥砂浆的基层上，抹水泥石子砂浆，待硬化后用剁斧、凿子等工具斩成有规律的槽缝石纹，像天然花岗岩。斩假石装饰效果好，多用于纪念性建筑物的外墙装饰抹灰。,先用,12,12.5,水泥砂浆打底，待,24h,后浇水养护，硬化后在表面洒水湿润，刮素水泥浆一道，随即用,11.25,水泥石渣,(,内掺,30,石屑,),浆罩面，厚为,10mm,，抹完后要注意防止日晒或冰冻，并养护,2,3d(,强度达,60,70,),，用剁斧将面层斩毛。剁的方向要一致，剁纹深浅要均匀，一般两遍成活，分格缝周边、墙角、柱子的棱角周边留,15,20mm,不剁，即可做出似用石料砌成的装饰面。,2.1,抹灰工程的分类及相关知识,22,（,4,）干粘石,先在已经硬化的厚为,12mm,的,13,水泥砂浆底层上浇水湿润，再抹上一层厚,6mm,的,1,（,2,2.5,）的水泥砂浆中层，接着抹厚,2mm,的,10.5,水泥石灰膏浆粘结层，同时将配有不同颜色,(,或同色,),的小八厘石碴略掺石屑后甩粘拍平压实在粘结层上。拍平压实石子时，不得把灰浆拍出，以免影响美观，待有一定强度后洒水养护。,2.1,抹灰工程的分类及相关知识,23,（,5,）干粘彩色瓷粒饰面,将彩色瓷粒粘在水泥砂浆、彩色水泥砂浆或混合砂浆等底层上，具有特殊的装饰效果。彩色瓷粒是以石英、长石和瓷土等为主要原料经烧制而成的陶瓷小颗粒，粒径,1,2,3mm,，颜色多种多样。其操作方法是：,水泥砂浆打底：用,1(2,5,3,0),水泥砂浆打底，木抹子搓平。,聚合物水泥砂浆粘结层：以,120,1,聚合物水泥,(,白水泥,),砂浆做粘结层。,粘彩色瓷粒：随抹粘结层随粘彩色瓷粒。,表面处理：养护,2,3d,，表面罩有机硅防水剂一道。,2.1,抹灰工程的分类及相关知识,24,（,6,）拉毛灰和洒毛灰,拉毛灰是将底层用水湿透，抹上,1(0.05,0.3)(0.5,1),水泥石灰罩面砂浆，随即用硬棕刷或铁抹子进行拉毛。棕刷拉毛时，用刷蘸砂浆往墙上连续垂直拍拉，拉出毛头,;,铁抹子拉毛时，则不蘸砂浆，只用抹子粘结在墙面随即抽回。要做到快慢一致，拉得均匀整齐，色泽一致，不露底，在一个平面上要一次成活，避免中断留槎。,洒毛灰,(,又称撒云片,),是用茅草小帚蘸,11,水泥砂浆或,114,水泥石灰砂浆，由上往下洒在湿润的底层上，洒出的云朵须错乱多变、大小相称、空隙均匀。,2.1,抹灰工程的分类及相关知识,25,（,7,）喷涂饰面,喷涂饰面是用喷枪将聚合物砂浆均匀喷涂在底层上，此种砂浆由于加入了,108,胶或二元乳液等聚合物，具有良好的抗冻性及和易性，能提高装饰面层的表面强度与粘结强度。通过调整砂浆的稠度和喷射压力的大小，可喷成砂浆饱满、波纹起伏的,“,波面,”,；或表面不出浆而满布细碎颗粒的,“,粒状,”,；亦可在表面涂层上再喷以不同色调的砂浆点，形成,“,花点套色,”,。,表,2.3,所示为喷涂饰面所用砂浆的配合比。,2.1,抹灰工程的分类及相关知识,26,饰面做法,水泥,颜料,细骨料,甲基硅醇钠,木钙粉,108,胶,石灰膏,砂浆稠度,(mm),波 面,波 面,粒 状,粒 状,100,100,100,100,适量,适量,适量,适量,200,400,200,400,4,6,4,6,4,6,4,6,0.3,0.3,0.3,0.3,10,15,20,10,20,100,100,12,14,13,l 1,10,11,10,11,表,2.3,喷涂饰面砂浆参考配合比,(,质量比,),2.1,抹灰工程的分类及相关知识,27,其分层做法为：,10,13mm,厚,13,水泥砂浆打底，木抹搓平。采用滑升、大模板工艺的混凝土墙体，可以不抹底层砂浆，只作局部找平，但表面必须平整。在喷涂前，先喷刷,13(,胶水,)107,胶水溶液一道，以保证涂层粘结牢固。,3,4mm,厚喷涂饰面层，要求三遍成活。,饰面层收水后，在分格缝处用铁皮刮子沿着靠尺刮去面层，露出基层，做成分格缝，缝内可涂刷聚合物水泥浆。,面层干燥后，喷罩甲基硅醇钠憎水剂，以提高涂层的耐久性和减少墙面的污染。,2.1,抹灰工程的分类及相关知识,28,（,8,）滚涂饰面,滚涂饰面是将带颜色的聚合物砂浆均匀涂抹在底层上，随即用平面或带有拉毛、刻有花纹的橡胶或泡沫塑料辊子滚出所需的图案和花纹。其分层做法为：,10,13mm,厚水泥砂浆打底，木抹搓平；,粘贴分格条,(,施工前在分格处先刮一层聚合物水泥浆，滚涂前将涂有,107,胶水溶液的电工胶布贴上，等饰面砂浆收水后揭下胶布,),；,3mm,厚色浆罩面，随抹随用辊子滚出各种花纹；,待面层干燥后，喷涂有机硅水溶液。,2.1,抹灰工程的分类及相关知识,29,种 类,白水泥,水泥,砂子,108,胶,水,颜料,灰 色,绿 色,绿 色,100,100,10,100,110,100,100,22,20,20,33,33,33,氧化铬绿,氧化铬绿,表,2.4,滚涂饰面砂浆参考配合比,(,质量比,),项 目,水 泥,颜 料,水,108,胶,刷底色浆,普通硅酸盐水泥,100,适 量,90,20,刷底色浆,白水泥,100,适 量,80,10,弹花点,普通硅酸盐水泥,100,适 量,55,14,弹花点,白水泥,100,适 量,45,10,表,2.5,弹涂饰面色浆配合比,(,质量比,),2.1,抹灰工程的分类及相关知识,30,（,9,）弹涂饰面,彩色弹涂饰面是用电动弹力器将水泥色浆弹到墙面上，形成,1,3mm,的网状色点。由于色浆一般由,2,3,种颜色组成，不同色点在墙面上相互交错、衬托，犹如水刷石、干粘石；亦可做成单色光面、细麻面、小拉毛拍平等多种形式。实践证明，这种工艺可在墙面上做底灰，再做弹涂饰面；也可直接弹涂在基层较平整的混凝土板、加气板、石膏板、水泥石棉板等板件上。,其施工流程为：,基层找平修正或做砂浆底灰调配色浆刷底色弹力器做头道色点弹力器做二道色点弹力器局部找均匀树脂罩面防护层。,弹涂所用材料配合比可参见表,2.5,。,2.1,抹灰工程的分类及相关知识,31,2.2,一般抹灰工程施工,32,(1),在建筑施工图的设计说明中写出装修做法及要求。,(2),在营造做法表中写明抹灰的做法名称。,营造做法表也叫做装修表，表中列有房间名称及装修部位名称，并说明相应的装修做法及要求，如,表,2.6,所示。,2.2.1,施工结构图示及施工说明,2.2,一般抹灰工程施工,33,表,2.6,装修表,2.2,一般抹灰工程施工,34,1,内墙抹灰作业条件,(1),结构工程已经验收合格。,(2),屋面防水层及楼面面层已施工完毕，方可进行墙面及顶棚抹灰。,(3),穿过顶棚的各种管道已经安装就绪，顶棚与墙体间及管道安装后遗留空隙已经清理并填堵严实。,(4),原基层表面凸起与凹陷已经过剔平、补平，孔洞、缝隙用,13,水泥砂浆填嵌密实。,2.2.2,施工作业条件,2.2,一般抹灰工程施工,35,(5),墙体表面的灰尘、污垢、油渍、碱膜、跌落砂浆和混凝土等已清除干净，砖墙已浇水湿润，光滑的混凝土基体表面处理方法有：,进行凿毛处理，即用扁铲或錾子在混凝土表面凿密密麻麻的坑，以达到增粗挂灰的目的；,采用甩浆法，即把素水泥浆撒到混凝土面上，凝固后成为一个个的水泥疙瘩用来挂灰；,刷界面处理剂，以此增加基层与抹灰层的粘结力；,如设计无要求时，可不抹灰，采用刮腻子方法处理。,2.2,一般抹灰工程施工,36,(6),轻质混凝土基层可采用钉钢丝网，然后在网格上抹灰。,(7),不同材质基体交接处表面的处理，如木结构与砖石砌体、混凝土结构等相接处，应采取防止开裂的加强措施。当采用加强网时，加强网与各基体间的搭接宽度每侧不应小于,100mm,。,(8),门窗框与墙体交接处缝隙应用水泥砂浆或混合砂浆分层嵌堵稳固。,2.2,一般抹灰工程施工,37,2,外檐抹灰作业条件,(1),主体结构施工完毕，外墙所有预埋件、嵌入墙体内的各种管道套管已安装完毕，并做好预埋件和锚固件的隐蔽记录，防止抹灰时埋没。,(2),各预埋件均应做好表面防腐、填嵌处理。,(3),阳台栏杆已装好。,(4),大板结构外墙面接缝防水已处理完毕。,(5),施工用脚手架已搭设完毕。,2.2,一般抹灰工程施工,38,(6),对墙面上的脚手眼、孔洞等要用砌块补砌，对电线管等处剔凿的槽口用水泥砂浆填嵌平实后，方可进行外墙抹灰。,(7),门窗框与墙体交接处缝隙应用水泥砂浆分层嵌堵稳固。,(8),混凝土表面的油污用,10,的火碱水除去并将碱液冲洗干净后晾干，采用机械喷涂或用笤帚甩上一层,11,的稀粥状水泥细砂浆,(,内掺,20,的,108,胶水拌制,),，使其凝固在光滑的基层表面，以用手掰不动为宜。,2.2,一般抹灰工程施工,39,1,施工材料及要求,(1),胶凝材料,水泥：不低于,325,号的硅酸盐水泥、普通硅酸盐水泥、火山灰质硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥，同一工种应采用同一品牌、同批的水泥。水泥的出厂日期不超过三个月，否则要重新测试性能。,2.2.3,施工材料、要求及砂浆的拌制,2.2,一般抹灰工程施工,40,石灰膏：细腻洁白、不含未熟化颗粒。不能使用已冻结风化的石灰膏；磨细生石灰粉，用,4900,孔,cm2,筛过筛，使用前充分熟化,(,熟化时间大于,3d),。,石膏：磨细，无杂质，初凝时间不小于,3,5min,，终凝时间不大于,30min,；若是制作模型，初凝时间不小于,4min,，终凝时间不大于,20min,。,2.2,一般抹灰工程施工,41,(2),填充料及骨料,粉煤灰：根据要求，过筛以控制粒径使用，应具有一定的水硬性。,砂：洁净坚硬的粒径为,0.35,0.5mm,的中砂或中粗砂，含泥量不超过,3,；使用前须过筛。,炉渣：粒径,1.2,2mm,的过筛炉渣，使用前浇水湿透。,2.2,一般抹灰工程施工,42,(3),纤维材料,麻刀：均匀，坚韧，干燥，不含杂质，长度为,1,3cm,，过剪，随用随打松，使用前,4,5d,用石灰膏调好。,纸筋：撕碎，用清水浸泡，捣烂，搓绒，漂去黄水，达到洁净细腻。按,1002,75(,石灰膏纸筋,),量比渗入淋灰池。罩面纸筋宜用机碾磨细。制作纸筋的稻草、麦秸应坚韧、干燥，不含杂质，长度不大于,30mm,，并经石灰浆浸泡处理。,玻璃纤维：长度不大于,10mm,，不含杂质，与石灰膏拌匀使用，石灰膏玻璃纤维,(,质量比,)=100,（,0.1,0.2,）。,2.2,一般抹灰工程施工,43,(4),胶料,目前常用的胶料有,108,胶、聚醋酸乙烯乳液等。,108,胶又称,“,聚乙烯醇缩甲醛胶,”,，是以聚乙烯醇与甲醛在酸性介质中进行缩合反应而制得的一种高分子粘结溶液，属半透明或透明水溶液，无臭、无味、无毒，有良好的粘结性能，粘结强度可达,0.9MPa,。,聚醋酸乙烯乳液是一种高分子乳化聚合物，对木材等材料有较好的粘结性能。,2.2,一般抹灰工程施工,44,2,砂浆的拌制,面层水泥砂浆的配合比应不低于,1,（,2.0,2.5,），其稠度,(,以标准圆锥体沉入度计,),不大于,3,5cm,。水泥砂浆必须用搅拌机拌和均匀，颜色一致。应注意掌握水泥砂浆的配比，水泥量偏少时，面层强度低，表面粗糙，耐磨性差，容易起砂；水泥偏多则收缩量大，容易产生裂缝。应尽量减少水泥砂浆的拌和用水量，较干硬的砂浆操作费力但能保证工程质量；反之，用水量大会降低面层强度，增加干收缩量而导致开裂。,45,1,施工机械,常用施工机械有砂浆搅拌机和纸筋灰搅拌机。砂浆搅拌机如图,2.7,所示。,2.2.4,施工工具及其使用,图,2.7,砂浆搅拌机,1,水管；,2,上料操纵手柄；,3,出料操纵手柄；,4,上料斗；,5,变速箱；,6,搅拌斗；,7,出灰门,2.2,一般抹灰工程施工,46,(1),砂浆搅拌机的使用方法和要求,砂浆搅拌机在使用前应仔细检查搅拌叶片是否有松动现象，发现有松动应及时紧固搅拌叶片螺栓，否则易打坏拌筒，甚至卡弯转轴而发生事故。,在使用前还应检查各润滑处的润滑情况，要确保机械有充分的润滑。,在使用前应检查电器线路连接，开关接触情况是否良好。,检查接地装置或电动机的接零是否良好，三角皮带的松紧度是否合适，进出料装置的操纵是否灵活和安全，发现问题应及时处理。,2.2,一般抹灰工程施工,47,使用时要注意加料量不能超过规定的容量，严格防止粗粒石块或铁棒等其他物件落入拌筒内。不准用木棍或其他工具去拨、翻拌筒中的材料。,在使用时应注意电动机和轴承的温度，轴承的温度一般不能高于,60,，电动机温度不得超过铭牌规定值。,使用时要在正常转速下加料。如果中途停机，在重新启动前要把拌筒中的材料倒出来，以免增加启动负荷。,工作结束后要进行全面的清洗工作和日常的保养工作。,2.2,一般抹灰工程施工,48,(2),砂浆搅拌机安全操作规程,操作人员必须了解本机性能和构造，熟悉操作方法，并经考试合格后，方可单独操作。,停放机械的地方，土质要坚实平整，在出料一侧应夯实，以防出料时因单面承受压力使机械倾倒。,传动皮带轮和齿轮必须设有防护罩。,在机械工作前应检查搅拌叶片有无松动或磨碰拌筒，出料机构是否灵活，电器设备的绝缘和接地是否良好，机械转动是否正常。,2.2,一般抹灰工程施工,49,必须待搅拌叶片达到正常转速后方可加料，加料时防止绳索等物卷入拌筒内。,搅拌叶片转动时，不准用手或木棒拨刮拌筒口的砂浆，出料时必须使用卸料手柄，不准用手扳转拌筒，加料不可超过规定容量。,工作中如遇到停电时，应拉开电门开关，并将砂浆倒出。,工作中应经常注意电动机的温度、齿轮及搅拌叶的运转情况，发现不正常时应立即停机检修，不准开机修理。,工作结束后，将电门开关拉开，锁好电门开关箱。,2.2,一般抹灰工程施工,50,2,施工工具,（,1,）抹子,抹灰时要使用图,2.8,所示的各种抹子。,图,2.8,抹灰用各种抹子,(a),铁抹子（方头）；,(b),铁抹子（圆头）；,(c),木抹子；,(d),塑料抹子；,(e),阴角抹子；,(f),圆弧阴角抹子；,(g),阳角抹子,2.2,一般抹灰工程施工,51,a.,方头铁抹子：用于抹灰。,b.,圆头铁抹子：用于压光罩面灰。,c.,木抹子：用于搓平底灰和搓毛砂浆表面。,d.,塑料抹子：用于面层纸筋灰抹面、压光操作。,e.,阴角抹子：用于压光阴角。,f.,圆弧阴角抹子：用于有圆弧阴角部位的抹灰面压光。,g.,阳角抹子：用于压光阳角。,2.2,一般抹灰工程施工,52,(2),辅助工具,抹灰用各种辅助工具如图,2.9,所示。,图,2.9,抹灰用辅助工具,(a),托灰板；（,b,）木杠（刮尺）,;(c),八字靠尺,;(d),托线板,;,(e),靠尺板,;(g),刷子,;(h),粉线包,;(i),钢筋卡子,2.2,一般抹灰工程施工,53,1,石灰砂浆抹灰,石灰砂浆抹灰是一种传统的一般抹灰，主要用于内墙墙面抹灰。,(1),操作工艺流程,2.2.5,施工工艺流程及其操作要点,2.2,一般抹灰工程施工,54,(2),一般抹灰操作要点,1,）基层处理,清除墙面的灰尘、污垢、碱膜、砂浆块等附着物。对过于光滑的混凝土墙面进行凿毛处理，并应达到终凝。,2,）墙面浇水,抹灰前一天进行，操作时用胶皮管自上而下浇水湿润，必须浇透，使第二天抹灰前墙面达到内部潮湿、表面风干状态。,2.2,一般抹灰工程施工,55,3),吊垂线做灰饼,首先用托线板全面检查墙体表面的垂直度和平整程度，根据检查的实际情况并兼顾抹灰最薄处及总的平均厚度规定，确定墙面抹灰厚度。,抹灰厚度确定后，在距离墙两边阴角,10,20cm,且高度为,2m,左右处用抹灰砂浆各做一个标准标志块,(,灰饼,),，厚度为抹灰层厚度,(,一般不大于,10,15mm),，长,宽为,5cm5cm,。然后以这两个标准标志块为准，再用吊垂直线方法确定墙下部对应的两个标志块厚度，其位置在踢脚板上口,30,50cm,处，使上、下两个标志块在一条垂直线上。,2.2,一般抹灰工程施工,56,一面墙上的,4,个标准标志块做好后，再在标志块附近墙面钉上钉子，拴上小线拉水平通线,(,注意小线要离开标志块,1mm),，然后按间距,1.2,1.5m,左右加做若干标志块，如图,2.10,所示。凡窗口、垛角等处必须做标志块。,图,2.10,挂线做标志块及标筋,A,引线；,B,灰饼,(,标志块,),；,C,钉子；,D,冲筋,2.2,一般抹灰工程施工,57,4,）做标筋,做标筋也叫充筋，就是在左右两个标志块之间先抹出一条梯形灰埂，其宽度为,5cm,左右，厚度与标志块齐平，作为墙面抹底子灰填平的标准。,充筋做法是在两个标志块中间先抹一层，再抹第二遍凸出成八字形，要比灰饼凸出,5mm,左右，然后用木杠紧贴灰饼左上右下来回搓，直至把标筋搓得与标志块一样平为止。搓平后将标筋的两边用刮尺修成斜面，使其与抹灰层接槎顺平。标筋用的砂浆应与抹灰底层砂浆相同，如,图,2.10,所示。,操作时应先检查木杠是否受潮变形；如果有变形，应及时修理，以防止标筋不平。,2.2,一般抹灰工程施工,58,5,）抹砂子灰,抹砂子灰即进行底层与中层抹灰，也叫装档或刮糙。,底层与中层抹灰应在标志块、标筋及门窗口做好护角后即可进行。,抹砂子灰操作是将砂浆抹于墙面两标筋之间，底层抹灰要低于标筋，待收水后再进行中层抹灰，其厚度以填平标筋为准，并使其略高于标筋。中层砂浆抹后，即用木杠（大杠）按标筋刮平。,2.2,一般抹灰工程施工,59,使用木杠时，人站成骑马式，双手紧握木杠，均匀用力，由下往上移动，并使木杠前进方向的一边略微翘起，手腕要活。局部凹陷处应补抹砂浆，然后再刮，直至平直为止，如图,2.11,所示；紧接着用木抹子搓抹一遍，使表面平整密实。,图,2.11,刮杠示意,2.2,一般抹灰工程施工,60,墙的阴角先用方尺上下核对方正，然后用阴角器上下抽动扯平，使室内四角方正、顺直，如图,2.12,所示。,图,2.12,阴角的扯平找直,2.2,一般抹灰工程施工,61,抹底子灰的时间应掌握好，不要过早，也不要过迟。一般情况下，标筋抹完就可以装档刮平。但要注意，如果筋软，则容易将标盘刮坏产生凸凹现象；也不宜在标筋达到强度时再装档刮平，因为待墙面砂浆收缩后会出现标筋高于墙面的现象，由此产生抹灰面不平等质量通病。,当层高小于,3.2m,时，一般先抹下面一步架，然后搭架子再抹上一步架。抹上一步架可不做标筋，而是在用木杠刮平时，紧贴在下面已经抹好的砂浆上作为刮平的依据；当层高大于,3.2m,时，一般是从上往下抹，这时施工缝应留在标筋处。,2.2,一般抹灰工程施工,62,6),抹罩面层,面层抹纸筋灰：待中层灰达到七成干后,(,即用手按不软但有指印时,),，即可抹纸筋灰罩面层,(,如间隔时间长，中层灰过干时应浇水湿润,),。纸筋灰罩面层厚度不得大于,2mm,。,抹纸筋灰时待灰浆稍微,“,收干,”,时,(,即抹子抹压灰浆时灰浆层不再变成糊状,),，要及时压实压光，并可视灰浆干湿程度用抹子蘸水抹压、溜光，使面层更为细腻光滑。,2.2,一般抹灰工程施工,63,窗洞口阳角、墙面阴角等部位要分别用阴、阳角抹子捋抹顺直、溜光。纸筋灰罩面层要粘结牢固，不得有抹痕、气泡、纸粒和接缝不平等现象，与墙边或梁边相交的阴角应成一条直线。,面层抹石灰砂浆：等中层有七成干后，用,13,的石灰砂浆抹罩面层，厚度为,4,5mm,，分两遍压实、压光。操作时先用抹子抹上砂浆，然后用刮尺刮平，待灰浆,“,收干,”,后再淋稀石灰水，并用抹子抹出浆后，趁机赶平、压光至表面平整光滑。,2.2,一般抹灰工程施工,64,2,水泥砂浆抹灰,水泥砂浆抹灰常用于外檐,(,墙,),抹灰和内墙抹灰中的墙裙、窗台、踢脚板等部位。,(1),抹水泥砂浆操作工艺流程,基层处理浇水润湿墙面吊垂直、套方、做灰饼、做标筋弹灰层控制线抹面层砂浆弹线分格粘分格条抹罩面灰起条、勾缝养护,2.2,一般抹灰工程施工,65,(2),抹水泥砂浆操作要点,1,）基层为混凝土外墙板时,基层处理,：清除外墙面上的灰尘、污物，进行,“,毛化,”,处理，其方法按一般抹灰作业条件中对应项选择操作。,吊垂直、套方找规矩,：分别在门窗口角、垛、墙面等处吊垂直，套方抹灰饼，并按灰饼充筋后在墙面上弹出抹灰层控制线。,2.2,一般抹灰工程施工,66,抹底层砂浆,：刷掺水重,10,的,108,胶水泥浆一道,(,水灰比为,0.4,0.5),，接着抹,13,的水泥砂浆，每遍厚度为,5,7mm,应分层与所充筋抹平，并用大杠刮平、找直，木抹子搓毛。,弹线、分格、粘分格条,：为增加墙面的美观，避免罩面砂浆收缩后产生裂缝，一般均需粘分格条，设分格线。粘贴分格条要在底层灰抹完之后进行,(,底层灰要求用刮尺赶平,),。,2.2,一般抹灰工程施工,67,图,2.13,分格条两侧斜角示意,(a),当日起条者做,45,角；,(b)“,隔夜条”做,60,角,2.2,一般抹灰工程施工,68,抹面层砂浆,：底层砂浆抹好后，第二天即可抹面层砂浆。首先将墙面润湿，按图线尺寸弹线分格，粘分格条、滴水槽，抹面层砂浆。面层砂浆配合比为,12.5,的水泥砂浆或,10.53.5,的水泥混合砂浆，厚度为,5,8mm,。其做法是先用水湿润，抹时先薄薄地刮一层素水泥膏，使其与底灰粘牢，接着抹罩面灰与分格条抹平，并用大杠横竖刮平，木抹子搓毛，铁抹子溜光、压实。待其表面无明水时，用软毛刷蘸水垂直于地面的同一方向轻刷一遍，以保证面层灰的颜色一致，避免和减少收缩裂缝。随后将分格条起出，待灰层干后用素水泥膏将缝子勾好。对于难起的分格条，则不应硬起，防止棱角损坏，应待灰层干透后补起，并补勾缝。,2.2,一般抹灰工程施工,69,抹灰的施工程序：从上往下打底，底层砂浆抹完后，将架子升上去，再从上往下抹面层砂浆。应注意：在抹面层灰以前应先检查底层砂浆有无空、裂现象，如有则应剔凿返修后再抹面层灰。另外，应注意底层砂浆上的尘土、污垢等应先清除，浇水湿润后方可进行面层抹灰。,2.2,一般抹灰工程施工,70,做滴水线,(,槽,),：在檐口、窗台、窗楣、雨篷、阳台、压顶和凸出墙面等部位，上面应做出流水坡度，下面应做滴水线,(,槽,),。流水坡度及滴水线,(,槽,),距外表面不应小于,40mm,；滴水线,(,又称鹰嘴,),应保证其坡向正确。,具体做法：一般用,12.5,的水泥砂浆两遍成活。抹灰时，各棱角要做成钝角或小圆角，抹灰层应伸入窗框下坎的灰口。在外窗台板、雨篷、阳台、压顶、凸出腰线等上面必须做出流水坡度，下面应做滴水线或滴水槽，如,图,2.14,所示。,2.2,一般抹灰工程施工,71,图,2.14,滴水槽,1,流水坡度；,2,滴水线；,3,滴水槽,2.2,一般抹灰工程施工,72,起条、勾缝,：当天粘的分格条在面层交活后即可起出。,“,隔夜条,”,不宜当时起条，应在罩面层达到强度之后再起。,外墙面采取喷涂、滚涂、喷砂等饰面面层时，由于饰面层较薄，墙面分格条可用,粘布条法,或,划缝法。,粘条的具体做法：根据设计尺寸和水平线弹出分格线后，用聚乙烯醇缩甲醛胶,(,也可用素水泥浆,),粘贴胶布条,(,也可用绝缘塑料胶条、砂布条等,),，然后做饰面层。等饰面层初凝时，立即把胶布慢慢扯掉，即露出分格缝。随后修理好分格缝两边的飞边。,2.2,一般抹灰工程施工,73,采用划缝法分格：具体做法是等做完面层抹灰后待砂浆初凝时弹出分格线，沿着分格线按贴靠尺板，用划缝工具（见图,2.15,）沿靠尺板边进行划缝，深度,4,5mm(,或露出垫层,),。,养护：面层成活,24h,后，要浇水养护,3d,。,图,2.15,划缝工具,2.2,一般抹灰工程施工,74,2),基层为加气混凝土板时,基层处理：用笤帚将板面上的粉尘扫净，浇水将板湿透，使水浸入加气板达,10mm,为宜。对缺棱掉角的板或板的接缝处高差较大的，可用,116,的水泥混合砂浆掺,20,的,107,胶水拌和均匀，分层衬平，每遍厚度,5,7mm,。待灰层凝固后，用水湿润并用上述同配合比的细砂浆,(,砂子应用纱绷筛去筛,),用机械喷或用笤帚甩在加气混凝土表面，第二天浇水养护，直至砂浆疙瘩凝固，用手掰不动为止。,吊垂直、套方找规矩：做法同前。,2.2,一般抹灰工程施工,75,抹底层砂浆：先刷掺水重,10,的,107,胶水泥浆一道,(,水灰比,0.4,0.5),，随刷随抹水泥混合砂浆,(,配合比为,116),，分遍抹平，大杠刮平，木抹子搓毛，终凝后开始养护。若砂浆中掺入粉煤灰，则上述配合比可以改为,10.50.56(,水泥石灰粉煤灰砂,),。,2.2,一般抹灰工程施工,76,弹线、分格、粘分格条、抹面层砂浆：首先应按图纸上的要求弹线分格，粘分格条。注意粘竖条时应粘在所弹立线的同一侧，防止左右乱粘。条粘好后，当底灰五六成干时，即可抹面层砂浆。先刷掺水重,10,的,107,胶水泥素浆一道，接着抹面。面层砂浆的配合比为,115,的水泥混合砂浆或,10.50.55,的水泥、粉煤灰混合砂浆，一般厚度为,5mm,左右，分两次与分格条抹平，再用大杠横竖刮平，木抹子搓毛，铁抹子压实、压光，待表面无明水后，用刷子蘸水按垂直于地面方向轻刷一遍，使其面层颜色一致，做完面层后应喷水养护。,做滴水线,(,槽,),：做法及养护要求同前。,2.2,一般抹灰工程施工,77,3),基层为砖墙时,基层处理：将墙面上残存的砂浆、污垢、灰尘等清理干净，用水浇墙，将砖缝中的尘土冲掉，将墙面润湿。,吊垂直、套方找规矩，抹灰饼：做法同前。,充筋，抹底层砂浆：常温时，可采用水泥混合砂浆，配合比为,10.54,。冬期施工时，底灰的配合比为,13,的水泥砂浆，应分层与所冲筋抹平，大杠横竖刮平，木抹子搓毛，终凝后浇水养护。,2.2,一般抹灰工程施工,78,弹线按图纸上的尺寸分块，粘分格条后抹面层砂浆，操作方法同前。面层砂浆的配合比，常温时可采用,10.53.5,的水泥混合砂浆，冬期施工应采用,12.5,的水泥砂浆。,滴水线,(,槽,),施工方法及灰层养护方法同前。,抹灰层的组成和作用如,表,2.7,所示，抹灰层平均总厚度和控制厚度可参照,表,2.8,和,表,2.9,。,2.2,一般抹灰工程施工,79,表,2.7,抹灰层的组成和作用,2.2,一般抹灰工程施工,80,表,2.8,抹灰层平均总厚度,表,2.9,每层灰控制厚度,2.2,一般抹灰工程施工,81,3,一般抹灰冬、雨期施工注意事项,一般只在初冬期间施工，严冬阶段不宜施工。,冬期拌灰砂浆应采用热水拌和，运输时采取保温措施，涂抹时砂浆温度不宜低于,5,。,砂浆抹灰层硬化初期不得受冻。,大气温度低于,5,时，室外抹灰砂浆中可掺入能降低冻结温度的食盐及氯化钙。,用冻结法砌筑的墙，室外抹灰应待其完全解冻后再抹，不得用热水冲刷冻结的墙面或用热水消除墙面的冰霜。,2.2,一般抹灰工程施工,82,冬期施工为防止灰层早期受冻，砂浆内不可掺入石灰膏；为保证灰浆的和易性，可掺入同体积的粉煤灰代替，如,116,的水泥混合砂浆可改为水泥粉煤灰砂浆，配合比仍为,116,。,雨期抹灰工程应采取防雨措施，防止抹灰层终凝前受雨淋而损坏。,2.2,一般抹灰工程施工,83,2.3,一般抹灰质量标准,84,（,1,）抹灰前应清除基层表面的尘土、污垢、油渍等，并洒水润湿。,检验方法：检查施工记录。,（,2),抹灰所用材料的品种和性能应符合设计要求，水泥的凝结时间和安定性复验合格，砂浆的配合比应符合设计要求。,检验方法：检查产品合格证书、进场验收记录、复验报告和施工记录。,2.3.1,主控项目,2.3,一般抹灰
