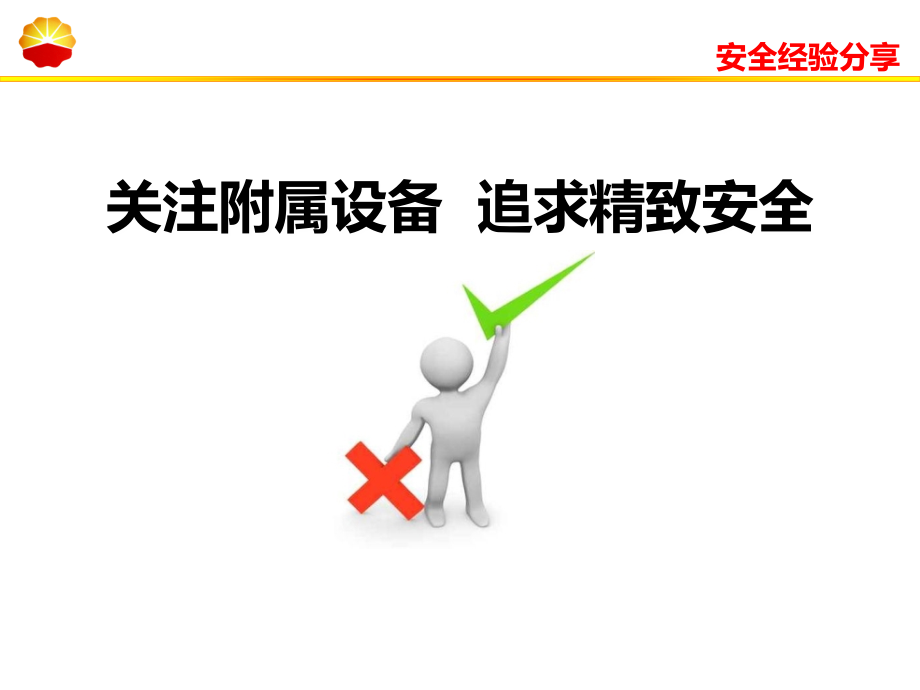

,安全经验分享,关注附属设备 追求精致安全,目前，石油储运系统中在用储罐均安装两套呼吸阀来保证储罐的运行安全，一套为机械呼吸阀，另一套为液压安全阀。液压安全阀设在机械呼吸阀的一侧，当机械呼吸阀失灵或无法满足通气量时，液压安全阀发挥作用。液压安全阀依靠阀内液封筒的液封油实现罐内气体与外界大气的密封。,背景介绍,安全经验分享,机械式呼吸阀,液压安全阀,安全经验分享,系统物料、储罐工况变化复杂,储罐的呼吸量，物料的饱和蒸汽压、液压安全阀的液封油高度综合影响：生产运行中储罐呼吸极易出现液封油喷溅，喷溅出的液封,油污染储罐顶部，清理困难，有安全隐患,。,排放、更换变质液封油或底部积水困难,液封油液位的日常检查是通过一根直接,5mm,的量油尺，通过量油尺沾油位置来判断油位高低。液封油通常采用无色的变压器油，通过量油尺来,检查液位不直观、不准确,。,阀内底部变质液封油（有杂物或冬季呼吸凝结积水）无法有效排出,，常需两人将液压安全阀分割筒卸下，采用容器舀出液封油，而无法舀出的液封油使用棉布等沾出清理干净后再添加新液封油，,浪费液封油及人力,。,液封油液位检查不直观、不准确,运行现状,安全经验分享,问题症结,拆检设备，追根溯源,液压安全阀本身设计不够完美,管理审查，制度缺陷,忽视辅助设备的安全运行：储罐卫生差、油气挥发可能导致火灾爆炸、功能失效,检维护人员执行力欠佳：未严格执行检查保养卡内容,【,卫生,/,液位均不符要求,】,属地督促检查不到位：未对检维护质量进行把关,附属设备的检查维护制度不完善：,储罐附件维护保养卡不完善、实用性差,工作质量与考核挂钩运用效果差,职责梳理，执行欠佳,安全经验分享,轮南作业区轮一联合站,整改提升,完善制度，修订维护保养卡,将工作质量纳入员工考核，严格考核已多次声明工作标准的事宜,修订维护保养卡：明确检查周期、明确工作标准、明确属地职责,编制操作规程,【,存在疑问,是否管线打开、是否上锁挂签等,】,如图所示，进行设备的改进优化,【,六大优点：,1.,一级接油盘和回油孔可第一时间收集外溅液封油并实现回流，减少浪费；,2.,接油盘可收集喷溅出的液封油，防止储罐污染；,3.,可定期通过接油盘底部的排污阀采用污油桶收走统一处理；,4.,现场可直观观察液封油是否变质，冬季运行时可及时排除底部凝结的积水；,5.,方便更换液封油；,6.,规避动火作业，保护储罐顶部防腐层。,】,改进设备，提升本质安全,关于改进合规疑问？,已进行的接油盘改造未动本体，是合规的，那如果要按图改进是否合规？没有找到此类安全阀不允许改动的标准或规范。,安全经验分享,思考建议,全员分享：,提高员工的责任心、执行力,全面普查：,巡检卡的实用性普查，完善巡检卡、维护卡,个人建议：,举一反三，建议作业区层面开展“定周期，定附件”，引导大家“,关注小问题、小附件，解决大隐患，追求精致安全”,推广应用：,作业区各兄弟站队根据现场实际考虑是否应用,培训学习：,持续推进常用标准的学习和执行，将学习搬到现场、对照实物，开展点对点的学习，积极讨论和交流、评估各类风险并明确控制措施，实现全面受控管理【结合科技创新管理工作】,修复柱塞注水泵空气滤清器,普查整改高压泵排气阀隐患,修复消防系统双口排气阀,三相分离器的结构及工作原理,轮南作业区轮一联合站,基本介绍,设计及操作参数,001现有,3,台三相分离器，两用一备【3#三相分离器可做热化学脱水器用】。,外形尺寸：,3.6m20m,处 理 量：,6400 m,3,/d,操作压力：,0.25,0.35MPa,设计压力：,0.6MPa,操作温度：,55,沉降时间：,20min,原油含水率：,20%,污水含油：,500mg/L,三相分离器的结构及工作原理,轮南作业区轮一联合站,基本介绍,三相分离器结构图,预分离段,分离沉降段,集液段,捕雾段,三相分离器的结构及工作原理,轮南作业区轮一联合站,原理介绍,三相分离器工作原理,油气水混液,切向,进入三相分离器，利用,油、气、水密度,的不同，在,药剂,、,温度,等综合作用下进行三相分离。,混液,切向进入,预分离器，利用,离心力（搅动辅助）,进行初步气、液两相旋流分离，分离后的气体向上进入预分离器下伞和上伞，按,折流,方式先后与下伞、上伞壁碰撞，气中携带的液体形成较大的液滴，重力使液滴进一步分离出来，经上、下伞碰撞分离后的气体则通过气连通管导入到三相生产分离器的分离沉降段上部；分离后的液体通过预分离器向下导液管导入到三相分离器底部，经布液管从液面以下的水层向上喷出，进入到三相分离器预分离段进行油、水初步分离，主要分离出游离水。,经预分离段初步分离后的液体，水平向右移动进入分离沉降段（设有两段,聚结填料,，有助于水中油滴和油中水滴的聚结从而促进油、水分离）。水平移动过程中，密度较小的原油逐渐上浮，密度较大的污水（主要是游离水）则沉入底部，同时使油气进一步分离。气体在分离沉降段上部空间内继续水平向右向分气包移动，,重力作用,使气体中的液体沉降到分离沉降段的液面上。（,30-60min,）,因,油、水密度的不同,，使分离沉降段中的液体出现分层，形成油层、水层、油水混合层。底部污水通过集液段底部，利用,连通器,原理，通过水堰筒向上溢流进入水室。分离出油层翻过堰板溢流油室。,三相分离器的结构及工作原理,轮南作业区轮一联合站,原理介绍,界面及液位控制,根据,U,型管原理,“,在,U,型管左右相同介质相同高度处液柱所产生的压强相等,”,，选择油水界面高度处的,A,、,B,两点，可知右图方程。,由公式可知：,h,w,与,h,正相关,，即当通过调节水堰管调高时，分离沉降段的油水界面升高，当水堰管调低时，分离沉降段油水界面降低。,油、水室液位是通过,气动调节阀液位联锁,调节控制,0,g(h,0,-h)=,w,g(h,w,-h),即,h=(,w,h,w,-,0,h,0,)/(,w,-,0,),三相分离器的结构及工作原理,轮南作业区轮一联合站,细节展示,三相分离器结构细节,进气口：预分离后的气体通过顶部气连通接管从进气口进入三相分离器,进气口挡板：减小进气对液面扰动,油气预分离部件：通过旋流对来液进行初步的气液分离,布液装置：防止来液不均匀时对液面的扰动,三相分离器的结构及工作原理,轮南作业区轮一联合站,细节展示,三相分离器结构细节,油室水室高位联通,三相分离器水室,三相分离器油室,三相分离器分气包,三相分离器油出口,三相分离器水出口,分离器油室液位高报,分离器油室液位低报,三相分离器的结构及工作原理,轮南作业区轮一联合站,存在问题,运行现状,三相分离器进口存在偏流现象,分离器的油室共用一个调节阀,视窗管线过细，导致时常堵塞,设备开孔设计不统一、不规范,老化油的回收重新处理影响大,不同类液位计检测数据偏差大,油气分离器进口,油气分离器出口,油气分离器顶部,2014PHA建议项,油水界面平稳控制,液位控制依据,安全经验分享,轮南作业区轮一联合站,软件书籍,油田油气集输设计技术手册 上（下）册,塔里木油田地面工程设计原则,Microsoft Visio,Adobe Illustrator,轮南作业区轮一联合站,节能降耗倡议,节能降耗，走低碳环保之路,节约,电,纸,水,油,一张,一度,一升,一滴,节约是一种行动,节约是一种态度,节能降耗,汇报完毕,恳请批评指正！,
