积累公差(资料)教学内容.ppt

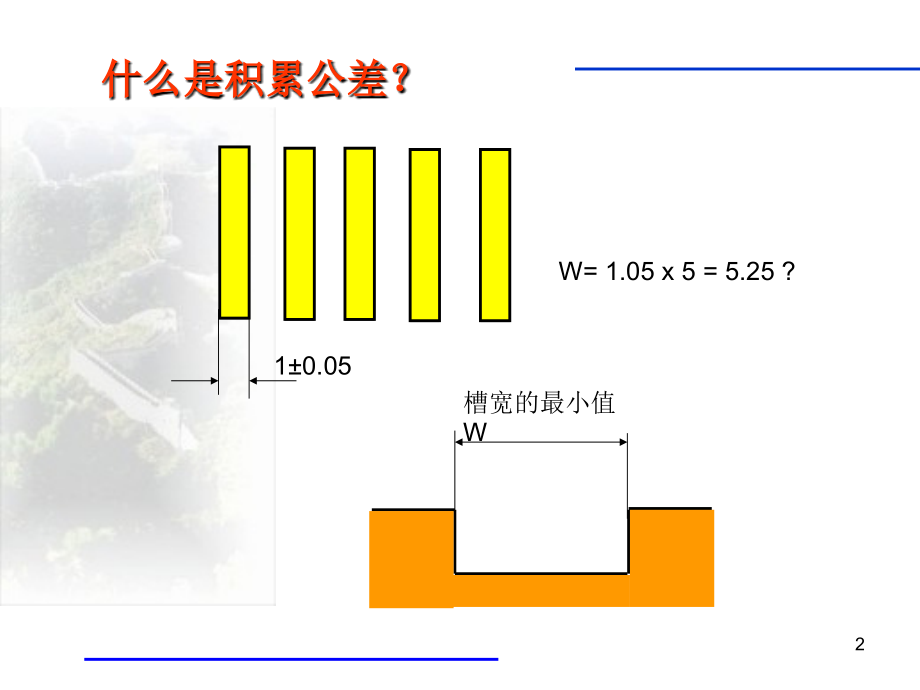

*,积累公差和几何公差,1,什么是积累公差？,1,0.05,槽宽的最小值,W,W=1.05 x 5=5.25?,2,什么是公差？,图纸公差设计要求值,；,图纸公差大的情况下,；,图纸公差小的情况下,实际零件可以用更小的偏差进行制作,实际零件可全数检查选择分类,和,的积累公差不同,3,公差的公差范围为,的情况下,前提条件,零件的尺寸偏差正态分布母集合,N,块板的标准偏差,板的标准偏差,积累公差,（,）,前面的板的问题,积累公差,SRSS(Square Root Sum of Squares),4,不能保证正态分布的情况下,前提条件,虽不能保证正态分布，但在公差范围内,W=k,(,Wi2),W,:,积累公差,：,零件公差,：,系数,Wimax:,零件公差的最大值,k,=2,Wi（Wimax+,Wi）,同样公差的零件有,N,个的情况下,W=k Wi,(,n)k=2n(1+n),前面的板的问题,k=2x5/(1+5)=1.667W=1.667x0.05x,5=0.186（0.186）,5,系数,K,的值,零件个数,有着同样公差的零件的积累公差系数,零件的公差的差若大的情况下，接近,1.0。,变速箱的设计以,K=1.5,来计算,6,积累公差计算,EXCEL,1,ST SPEED GEAR END PLAY,零件名称,图纸尺寸,中间尺寸,公差,尺寸,公差上限值,公差下限值,中间尺寸,公差,OUTPUT SHAFT,29,0.05,0,29.025,0.025,HUB 1-2,1.9,0.03,-0.03,1.900,0.030,SNAP RING,0,0.05,0,0.025,0.025,GEAR 1ST,-30.8,0,-0.05,-30.775,0.025,合,SRSS,0.175,0.079,計,积累公差,0.105,判定,(,0.05),7,计算例,隙間,间隙,29,+0.05 0,1.9,0.03,30.8,0-0.05,选择调整,00.05,8,计算问题,隙間,隙間,29,+0.05 0,1.9,0.03,30.8,0-0.05,選択調整00.05,3,0-0.2,1.45,0.1,25.4,10.4,0-0.05,20.3,0.04,0-0.05,25.4,0-0.05,19.3,0.04,1.45,0.1,0-0.2,3,17.6,0-0.1,3,档,4,档,9,计算问题演练,隙間,29,+0.05 0,1.9,0.03,30.8,0-0.05,選択調整00.05,零件名称,图纸尺寸,尺寸,公差上限值,公差下限值,中间尺寸,积累公差,10,间隙调整,隙間,隙間,29,+0.05 0,1.9,0.03,30.8,0-0.05,選択調整00.05,:,SPACER,厚度,：,SPACER,公差,:,空间,s：,调整间隙,n:SPACER,个数,n=(Tmax Tmin)/(Smax-Smin-2t)n,为整数，计算必要的个数和厚度,11,计算问题解答,隙間,29,+0.05 0,1.9,0.03,30.8,0-0.05,選択調整00.05,12,间隙调整,隙間,隙間,29,+0.05 0,1.9,0.03,30.8,0-0.05,選択調整00.05,SIM,是施加,0.050.12,BRG,预紧力进行调整,24,0.05,119,0.05,12.558,+0.2 0,12.558,+0.2 0,102.88,0.03,SIM,CASE BRG,孔深度,240.05,HOUSING,孔深度,1190.05,BRG,组装宽度,12.558+0.2,0,DIFF CASE,宽,102.880.03,13,间隙调整,隙間,隙間,29,+0.05 0,1.9,0.03,30.8,0-0.05,選択調整00.05,DIFF SIDE SHIM,零件名称,图纸尺寸,中间尺寸,公差,调整前,CLEARANCE,MAX,1.05,尺寸,公差上限值,公差下限值,中间尺寸,公差,MIN,0.56,T/M CASE,24,0.05,-0.05,24.000,0.050,END PLAY,MAX,-0.05,CLUTCH HOUSING,119,0.05,-0.05,119.000,0.050,MIN,-0.12,BRG,-19.558,0.2,0,-19.658,0.100,SHIM THICNESS(),0.01,DIFF CASE,-102.88,0.03,-0.03,-102.880,0.030,NUMBER OF SHIM,10,BRG,-19.558,0.2,0,-19.658,0.100,必要,SHIM,0.67,0.010,0.72,0.010,0.77,0.010,0.82,0.010,0.87,0.010,0.92,0.010,0.97,0.010,1.02,0.010,1.07,0.010,1.12,0.010,合,SRSS,0.804,0.241,计,积累公差,0.330,14,形位公差（几何公差）的种类,29,+0.05 0,1.9,0.03,30.8,選択調整00.05,形体,种类,记号,定义,单独形状,形位,公差,直线度,直线形状的几何学正确直线的容许值差。,平面度,平面形状的几何学正确平面的容许差。,圆度,圆形形状的几何学正确圆的容许差。,圆柱度,圆柱形状的几何学正确圆柱的容许差。,单独或者关联形状,线轮廓度,由理论正确尺寸而定的几何学轮廓中线轮廓的容许差。,面轮廓度,由理论正确尺寸而定的几何学轮廓中的面的容许差。,15,形位公差（几何公差）的种类,29,1.9,0.03,30.8,選択調整00.05,形状,种类,记号,定义,关联形状,定向公差,平行度,应该与平行于理论正确直线或者理论正确平面的几何学直线或者几何学平面相平行的直线形状或者平面形状的容许差。,垂直度,应该与垂直于理论正确直线或者理论正确平面垂直的几何学直线或者几何学平面垂直的直线形状或者平面形状的容许差。,倾斜度,应该与相对于理论正确直线或者理论正确平面倾斜理论正确角度的的几何学直线或者几何学平面相对倾斜理论正确角度的直线形状和平面形状的容许差。,16,形位公差（几何公差）的种类,29,1.9,0.03,30.8,形状,种类,记号,定义,关联形状,定位公差,位置度,从根据理论正确或者其他形状所定的理论正确位置开始的点、直线或者平面的容许差。,同轴度,同轴度公差为，应和理论正确直线在同一直线上的理论正确轴直线的容许差。另外，同心度公差为相对于理论正确圆的中心的其他圆形形状的中心位置的容许差。,对称度,理论正确轴直线或者理论正确中心平面上的应该相互对称的形状的对称位置的容许差。,跳动公差,圆周跳动,以理论正确轴直线为轴的旋转体围绕理论正确轴直线旋转时，其表面上指定位置或者任意位置在指定方向上变位的容许值。,全跳动,以理论正确轴直线为轴的旋转体围绕理论正确轴直线旋转时，其表面在指定方向上的变位的容许值。,17,直线度,29,1.9,0.03,30.8,公差带定义,图示和解释,投影到一个平面时，距离0.1的两条平行直线之间的区域,指示线的箭头表示的直线必须在箭头方向上距离为0.1的两个平行面间,18,平面度,29,1.9,0.03,30.8,公差带定义,图示和解释,距离0.08的两个平行平面间的区域,在距离0.08的两个平行平面间,19,圆度,29,1.9,0.03,30.8,公差带定义,图示和解释,对象平面内的公差带是距离为,t,的两个同心圆之间的区域,。,任意的端向截面上的圆周必须在同一平面及距离0.1,mm,的两个同心圆之间。,20,圆柱度,29,1.9,0.03,30.8,公差带定义,图示和解释,公差带为，距离为,t,的两个圆轴圆柱之间的区域。,作为对象的面必须在距离0.1,mm,的两个圆轴圆柱之间,。,作为对象的面必须在距离为0.1,mm,的两个圆轴圆柱面之间,。,。,21,线轮廓度,29,1.9,0.03,30.8,公差带定义,图示和解释,公差带为，将中心设在理论上正确的轮廓线上，形成直径,t,的圆的两个包围线之间的区域,。,与投影面平行的任意截面上，对象轮廓必须在，形成中心位于理论上正确的轮廓线上的，直径为0.04,mm,的圆的两条包围线之间。,22,面轮廓度,29,1.9,0.03,30.8,公差带定义,图示和解释,公差带为，形成中心在理论上正确的轮廓面上，直径为,t,的球的两个包围面之间的区域。,对象面必须在，形成中心在理论上正确轮廓的面上，直径为0.02,mm,的球的两个包围面之间,。,23,平行度,29,1.9,0.03,30.8,公差带定义,图示和解释,公差带为，投影到一平面上时，与理论正确直线平行且距离为,t,的两条平行线之间的区域,。,指示线的箭头表示的轴线必须在，与理论正确轴直线平行且与理论正确直线箭头方向（垂直方向）距离为0.1的两个平面之间。,24,平行度,29,1.9,0.03,30.8,公差带定义,图示和解释,公差的指定在两个面相互垂直的情况下，这个公差带是截面为,t1t2,的与理论正确直线平行的长方体中的区域,。,指示线的箭头表示的轴线必须在，各自指示线的箭头方向，即宽度为水平方向上0.2,mm,垂直方向上0.1,mm,的与理论正确直线,A,平行的长方体内。,25,平行度,29,1.9,0.03,30.8,公差带定义,图示和解释,表示公差的数值前有符号,的情况下，这个公差带是与理论正确直线平行的直径为,t,的 圆柱内的区域。,指示线的箭头标志的轴线必须在与理论正确轴直线,A,平行的直径为0.003,mm,的圆柱形内,。,26,垂直度,29,1.9,0.03,30.8,公差带定义,图示和解释,公差带为，投影在平面上时，与理论正确直线垂直的距离为,t,的平行线之间的区域。,指示线的箭头表示的倾斜孔的轴线必须在与理论正确轴直线,A,垂直且在指示线箭头方向上距离0.06,mm,的两个平行面之间。,27,倾斜度,29,1.9,0.03,30.8,公差带定义,图示和解释,同一平面内的线和理论正确直线,投影在平面上时的公差带为，相对与理论正确直线的指定角度的倾斜着的距离为,t,的两条平行直线间的区域。,指示线的箭头表示的孔的轴线必须在，相对与理论正确轴直线,A-B，,理论上正确倾斜,60,的，在指示箭头方向上距离为 0.08,mm,的两个平行平面之间,。,28,倾斜度,29,1.9,0.03,30.8,公差带定义,图示和解释,不在同一平面内的线和理论正确直线。,公差带为，将理论正确直线和作为对象的线投影到与之平行的平面中时，相对理论正确直线倾斜指定角度且距离为,t,的两条平行直线间的区域,。,包括理论正确直线,A-B,轴直线的，在与指示线箭头表示的孔的轴线平行的平面上的投影必须在，与理论轴直线,A-B,理论正确倾斜,60,，且在指示线箭头方向上距离为0.08的两条平行直线之间。,29,位置度,29,1.9,0.03,30.8,公差带定义,图示和解释,公差带为，以作为对象的点的理论正确位置（以下称真位置）为重型的直径为,t,的圆内或者球内的区域。,指示线的箭头表示的点必须在，以距理论正确直线,A60mm，,距理论正确直线,B100mm,的真位置为中心直径为0.03,mm,的圆中,。,30,同轴度,29,1.9,0.03,30.8,公差带定义,图示和解释,表示公差的数值前有,的情况下的公差带为，轴线与理论正确轴直线一致的直径为,t,的圆柱中的区域。,指示线的箭头表示的轴线必须在以理论正确直线,A-B,为轴线的直径为0.08,mm,的圆柱中。,31,同心度,29,1.9,0.03,30.8,公差带定义,图示和解释,公差带为以与理论点一致的点为中心的直径为,t,的圆内的区域。,指示线箭头表示的圆的中心必须在以理论点,A,为中心的直径为0.01,mm,的圆内。,32,圆周跳动公差,29,1.9,0.03,30.8,公差带定义,图示和解释,公差带为，在与理论正确轴直线垂直的任意测量面上的理论正确轴直线中心一致的，半径方向上距离为,t,的两个同心圆之间的区域。,指示线箭头标志的圆柱面半径方向的跳动必须在，围绕理论正确轴直线,A-B,旋转一周时，在与理论正确轴直线垂直的任意测量平面上不超过0.1,mm。,33,全跳动公差,29,1.9,0.03,30.8,公差带定义,图示和解释,公差带为，与理论正确轴直线垂直的轴线一致，半径方向上距离为,t,的两个同轴圆柱之间的区域。,指示线的箭头表示的圆柱面的半径方向的全跳动在这个圆柱和测量工具之间，沿轴线方向相对移动的同时，圆柱围绕理论正确轴直线,A-B,旋转时，圆柱表面上任意的点必须不能超过0.1,mm。,34,最大实体公差,29,1.9,30.8,为了方便零件制作的公差也称作,BONUS,公差,20,0,-0.1,0.2,20.2,若为,20,，,垂直度为,0.2,若为,19.9,，,垂直度也可以是,0.3,35,问题,29,1.9,30.8,这个最大实体公差是什么意思？,12,0,-0.2,36,
