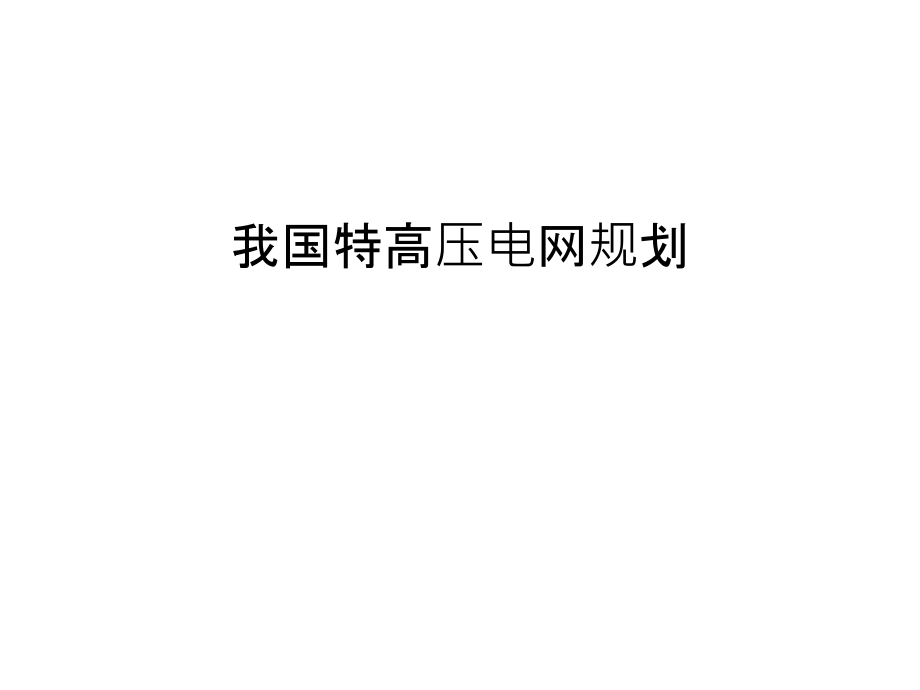

我国特高压电网规划教程文件.ppt

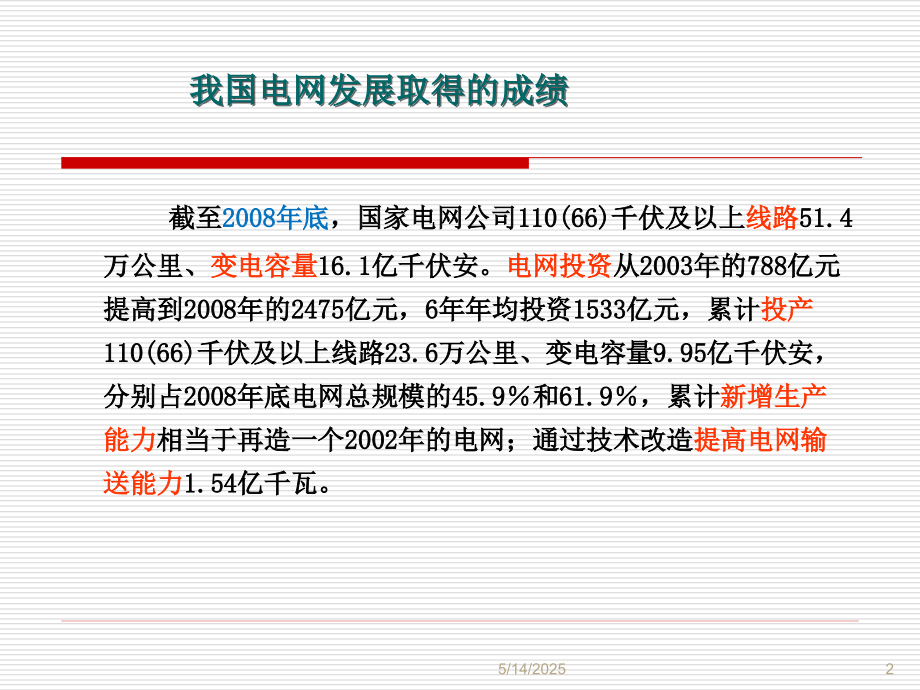

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,我国特高压电网规划,我国电网发展取得的成绩,截至,2008年底,，国家电网公司110(66)千伏及以上,线路,51.4万公里、,变电容量,16.1亿千伏安。,电网投资,从2003年的788亿元提高到2008年的2475亿元，6年年均投资1533亿元，累计,投产,110(66)千伏及以上线路23.6万公里、变电容量9.95亿千伏安，分别占2008年底电网总规模的45.9和61.9，累计,新增生产能力,相当于再造一个2002年的电网；通过技术改造,提高电网输送能力,1.54亿千瓦。,5/14/2025,2,我国电网发展面临的新形势,1、电力需求将长期保持较快增长，要求加快电网建设，不断提高安全运行水平和供电质量。,2、我国能源资源与生产力布局不平衡的基本国情，要求加快电网技术升级，实现电力资源大范围优化配置。,3、应对气候变化和能源变革，要求建设统一坚强智能电网，推动能源资源的清洁高效利用。,5/14/2025,3,国家电网规划发展目标,总体目标：,建设以特高压电网为骨干网架、各级电网协调发展，电网结构坚强，智能化技术涵盖电力系统各个环节，智能化水平国际领先的,统一坚强智能电网,。,5/14/2025,4,国家电网规划发展目标,“十一五”末发展计划（20092010年）,到2010年,（1）,建设淮南上海、锡盟上海、陕北长沙等特高压交流后续工程，开展特高压可控高抗、特高压数字化/智能化变电站试点，制定特高压智能设备技术标准规范体系。,（2）,推广紧凑型、同塔双回（多回）、大截面导线、串补及可控串补、动态无功补偿等先进适用输电技术。,（3）,可再生能源发电运行控制和功率预测技术取得突破，制定数字化/智能化变电站、智能设备技术标准规范体系。,（4）,建成,“,SG186,”,工程。,5/14/2025,5,国家电网规划发展目标,“十一五”末发展计划（20092010年）,（5）,110千伏及以上,线路,超过65万公里、,变电容量,24亿千伏安，其中特高压交流线路4300公里、变电容量5400万千伏安；,电网优化配置资源能力,超过7000万千瓦，其中特高压电网超过1800万千瓦。电网接入,风电规模,达2000万千瓦、,光伏发电,100万千瓦、,抽水蓄能,1126万千瓦。,5/14/2025,6,国家电网规划发展目标,“,十二五,”,发展规划（2011年2015年）,到2012年,（1）,建成,“,两纵两横,”,特高压交流骨干网架，形成联结晋陕蒙煤电基地、四川水电基地和东中部负荷中心的,“,三华,”,同步电网。,（2）,建成向家坝上海、锦屏苏南特高压直流工程，形成特高压交直流并列运行的格局。,（3）,在锡盟北京东特高压线路开展特高压串联补偿技术试点，建成智能配电网示范性工程，建设双向互动服务及分布式电源接入试点，完成智能调度技术支持系统开发并投入运行，建成四个通信枢纽中心。,5/14/2025,7,国家电网规划发展目标,“,十二五,”,发展规划（2011年2015年）,（4）,110千伏及以上,线路,超过76万公里、,变电容量,33亿千伏安，其中特高压交流线路19327公里、变电容量17400万千伏安；,电网优化配置资源能力,超过12300万千瓦，其中特高压电网超过4300万千瓦。电网接入,风电规模,达3900万千瓦、,光伏发电,200万千瓦、,抽水蓄能,超过2100万千瓦。建成12个智能用电示范小区或工业园区，智能电表覆盖率超过30，用户超过6000万户，500千伏及以上厂站的相量测量装置覆盖率达到95以上。,5/14/2025,8,国家电网规划发展目标,“,十二五,”,发展规划（2011年2015年）,（5）,110千伏及以上,线路,超过100万公里、,变电容量,47亿千伏安，其中特高压交流线路3.9万公里、变电容量3亿千伏安；,电网优化配置资源能力,超过2.4亿千瓦，其中特高压电网超过1.5亿千瓦；电网接入,风电规模,超过6000万千瓦、,光伏发电,480万千瓦、,抽水蓄能,2900万千瓦；,电动汽车充电站,超过4000座；,智能电表覆盖率,超过80%，用户超过1.4亿户，500千伏及以上厂站的相量测量覆盖率达到100；建成规范、统一、全覆盖的输配电通信网络。,5/14/2025,9,国家电网规划发展目标,“十三五”发展规划（2016年2020年）,到2020年，建成以“三华”电网为核心，通过直流和东北、,西北,、南方电网互联，联接各大煤电基地、大水电基地、大核电基地、大可再生能源基地和主要负荷中心的统一坚强智能电网。,东北特高压交流电网形成两个送端和一个受端双环网的坚强主网架。,西北形成统一坚强的750千伏电网，主要负荷中心形成750千伏环网或链状结构。,国家电网形成“强交流、强直流”输电格局。,5/14/2025,10,华北,南方,东北,台,湾,陕北煤电1、2,陕北,蒙西煤电3,石家庄,北京东,华中,济南,豫北,200,300,240,470,340,100,360,晋东南,徐州,淮南煤电,徐州煤电,362,280,雅龙江梯级,金沙江I期,金华,川西水电,164,无锡,南阳,283,170,329,150,上海北,100,华东,浙北,芜湖,164,400,长沙,荆门,恩施,乐山,360,330,川西水电,蒙西煤电4,天津,南昌,唐山,青岛,120,300,250,300,400,福州,400,南京,200,240,300,沿海核电,沿海电源,150,蒙西煤电1,宁夏煤电2,蒙西煤电2,晋中煤电,驻马店,武汉,沿海核电,260,270,300,300,锡盟煤电I,锡盟煤电II,480,480,沿海核电,280,210,300,晋中,重庆,450,晋东南煤电,沿海核电,沿海核电,金沙江II期,铁岭,地下电站,上海西,蒙西,锡盟,图例,660千伏,直流,1000千伏,交流,750千伏交流,雅安,渭南东,靖边,蒙西煤电6,400,200,400,280,260,100,晋东南煤电,300,俄罗斯,滁州,泰州,140,450,170,270,70,270,130,150,赣州,泉州,260,410,170,西藏水电,360,温州,280,蒙古,绵阳,万县,800千伏,直流,宝清,440,120,150,260,榆林,锡盟煤电III,430,200,蒙西煤电5,宁夏煤电1,俄罗斯,晋东南煤电,阜新,本溪,宝清,哈尔滨,吉林,450,260,240,300,260,220,西北,安西,永登,拉西瓦,白银,西宁,官亭,哈密煤电二,平凉,乾县,渭南,羊曲,宝鸡,天水,榆横,延安,哈密煤电一,哈密变,奇台变,吐鲁番变,西山变,东郊变,乌北变,玛纳斯,奎屯变,皇宫变,伊宁变,塔什店变,400,霍林河,450,90,170,220,140,80,180,100,180,140,360,150,100,390,230,100,140,220,200,100,180,160,230,189,170,79,150,257,120,215,344,中俄背靠背,西安南,彬长,至冯屯,120,200,30,60,呼盟3,呼盟5,鄂温克,伊敏,新左旗,满洲里,180,国华,海拉尔,哈密开关站,460,350,350,连云港,盐城,酒泉,西藏,350,敦煌,陕南,金昌,200,280,酒泉,380,羊曲,230,安康,北京西,准东煤电二,准东煤电一,呼盟2,伊敏西,20,120,30,呼盟7,呼盟4,呼盟1,呼盟6,班多,茨哈峡,呼盟8,250,晋北,湘南,200,成都,500千伏,直流,160,晋北煤电,川西水电,1000千伏,直流,准东煤电三,青藏,400千伏,直流联网工程,西宁北,格尔木,乌兰,416,320,60,100,神木,148,临洮,278,贺兰山,165,黄河,银川东,108,75,安康煤电,200,200,2020年特高压规划方案,到2020年，特高压电网形成以华北、华中、华东为核心，联结各大区域电网、大煤电、大水电、大核电、大型可再生能源基地和主要负荷中心的坚强电网结构。,库车变,5/14/2025,11,“十三五”发展规划（2016年2020年）,110千伏及以上,线路,超过130万公里、,变电容量,79亿千伏安，其中特高压交流线路超过4.7万公里、变电容量5.7亿千伏安；,电网优化配置资源能力,超过4亿千瓦，其中特高压电网超过3亿千瓦；电网接入,风电规模,超过1亿千瓦、,光伏发电,2000万千瓦、,抽水蓄能,3200万千瓦；,电动汽车充电站,达到万座规模；,智能电表,覆盖率达100%。,国家电网规划发展目标,5/14/2025,12,国家电网主网架发展规划,1、“三华”主网架,2、东北主网架,3、,西北主网架,4、,大型电源接入及跨区联网,5/14/2025,13,西北主网架,发展规划,全面,推进西北750千伏骨干网架建设，建成哈密安西750千伏联网工程，满足河西走廊地区风电外送要求，形成统一的西北750千伏同步电网。加快新疆750千伏电网建设，建成“工”字形骨干网架。,建成,新疆与西北主网第二个750千伏联网通道。配合青藏直流联网工程，建成西宁格尔木750千伏输变电工程。新疆750千伏主网进一步延伸至喀什地区，提高北疆向南疆送电的能力。,围绕,哈密、准东、伊犁煤电基地外送，进一步加强新疆750千伏主网架，加强主要750千伏断面的联系。关中、兰州、西宁、银川、乌鲁木齐等主要负荷中心均形成750千伏环网，进一步提高供电可靠性。,5/14/2025,14,西北,大型电源接入及跨区联网,发展规划,新疆哈密、甘肃酒泉千万千瓦级,风电基地,经750千伏交流电网汇集，与煤电基地打捆，通过特高压直流外送。,“十一五”末，建成西北华中（四川）直流联网工程、新疆与西北主网750千伏联网工程。,“十三五”，建成西北华北直流背靠背工程。,5/14/2025,15,晋东南南阳荆州特高压交流试验示范工程2008年建成。新建1000千伏变电站2座、开关站1座，变电容量600万千伏安，建设1000千伏线路654公里。,“十一五”末，特高压电网向北分别延伸至陕北和北京、向东延伸至武汉，汇集“三西”煤电基地电力，向京津冀电网和华中、华东电网送电。,上海2300,万千伏安,三峡地下电站,陕北煤电,陕北300万千伏安,石家庄300万千伏安,北京300万千伏安,300公里,470公里,400公里,淮南煤电,363公里,130公里,南阳300万千伏安,291公里,329公里,杭北300万千伏安,芜湖300万千伏安,164公里,荆州300万千伏安,蒙西煤电,武汉300万千伏安,242公里,晋城电厂,晋东南300万千伏安,淮南2300万千伏安,至四川,特高压在陕西境内规划及2012年电力外送展望,5/14/2025,16,华北,南方,东北,西藏,台,湾,西北,华中,上海,华东,金沙江水电,晋陕宁蒙,煤电基地,负荷中心,送电至华中华东,送电至华北,华中华东,新疆煤电基地,四川水电,西藏水电,送电至华中华东,送电至华中,我国未来电力流向,到2020年，特高压及跨区、跨国电网输送容量达到3.73亿千瓦，届时占全国总负荷的31，其中特高压电网输送容量2.65亿千瓦,。,5/14/2025,17,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
