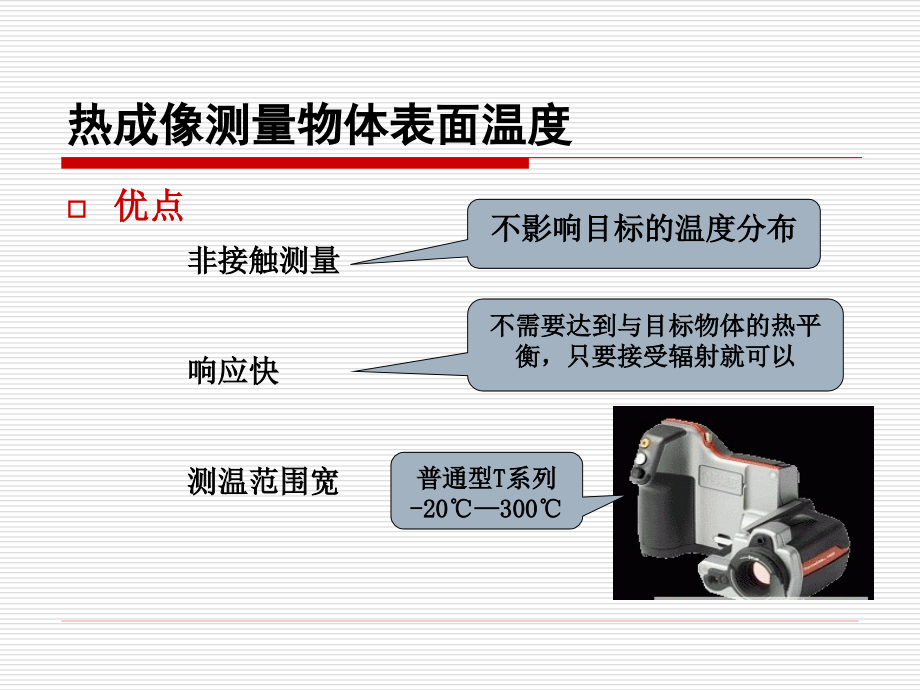

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,热成像测量物体表面温度,优点,非接触测量,响应快,测温范围宽,不影响目标的温度分布,不需要达到与目标物体的热平衡，只要接受辐射就可以,普通型T系列,-20300,热成像测量物体表面温度,灵敏度高,空间分辨率高,目前最灵敏的热成像系统,能测出0.01的温度变化,例如：点热成像系统1s内,可测出20万个点。,热成像测量物体表面温度,测温影响因素,被测物体发射率,发射率又称为黑度，反映物体向外发射辐射的能力物体表面发射率是不相同，且随温度和波长变化。,热成像测量物体表面温度,背景,大气,被测物体辐射的能量,大气,红外热成像仪,被测物体的辐射能,背景投向物体表面被物体,物体表面反射的辐射能,背景投向物体表面并透过物,体物体表面的辐射能,响应平面,探,测,器,某些成分吸收红外辐射,热成像测量物体表面温度,工作波长的选择,依据,：,测量温度的范围、被测物体的发射率、大气传输,依据测量温度的范围选择,红外辐射覆盖的温度范围为-272一3571,物体的温度越高,辐射能量越大,高温测量-选短波,低温测量-选长波,中温测量中间波,热成像测量物体表面温度,工作波长的选择,依据被测物体的发射率选择,对于发射率既随温度变化又随波长变化的物体，主要依据发射率随温度的变化。,依据大气窗口选择,如右图光谱图可知：透射率很好或较好的区域为可见光波长为：,0.76m1.1m,1.2m一1.3m,1.6m一1.75m,等以上区域称之为大气“窗口”,热成像测量物体表面温度,使用,温度标定,黑体辐射源 不同温度下的输出信号的标定曲线 作为计算温度的原始数据,探测距离,热成像测量物体表面温度,探测器的制冷装置,目的：消除背景噪声和提高探测器的灵敏度,几种常用的微型制冷器：,杜瓦瓶式制冷器,气体节流式制冷器,半导体制冷器,热成像测量物体表面温度,应用,在电力行业中的应用,热成像测量物体表面温度,应用,在微电子行业中的应用,热成像测量物体表面温度,应用,机械故障诊断,热成像测量物体表面温度,应用,野生动物,热成像测量物体表面温度,应用,夜视监视,热成像测量物体表面温度,应用,在军事上的应用,
