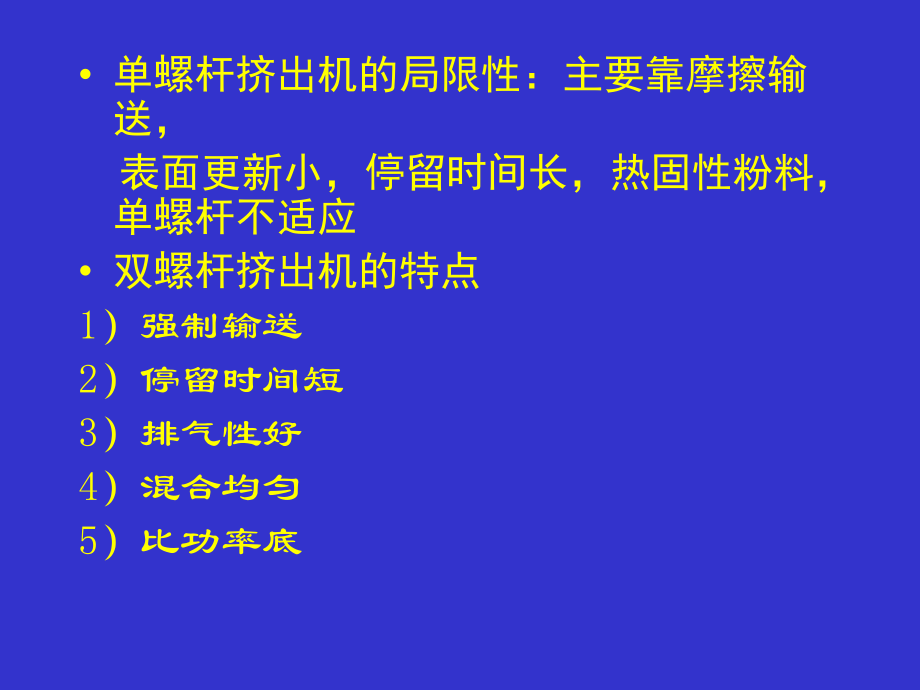

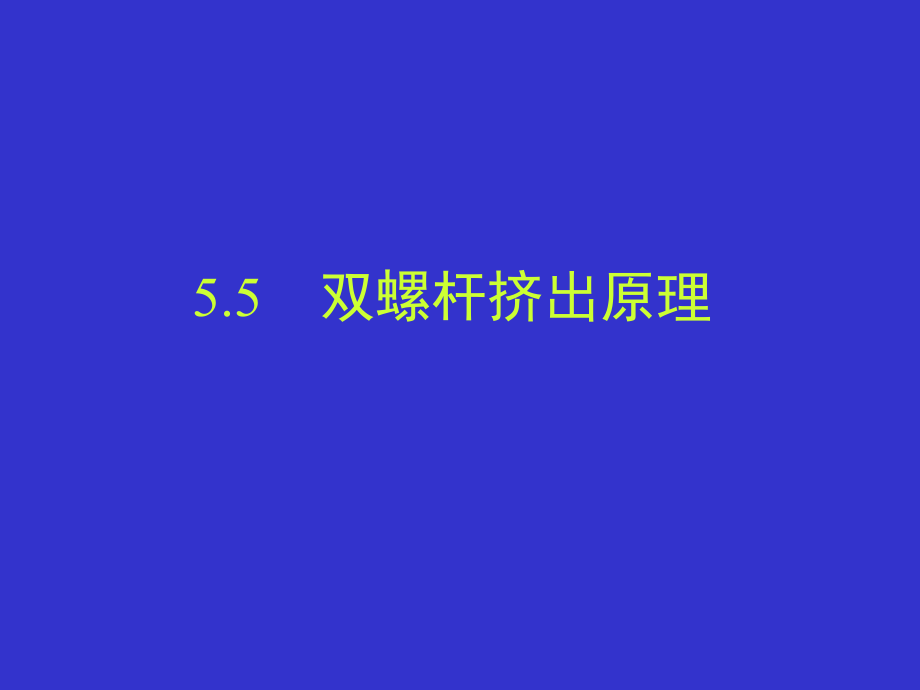

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,5.5,双螺杆挤出原理,单螺杆挤出机的局限性：主要靠摩擦输送，,表面更新小，停留时间长，热固性粉料，单螺杆不适应,双螺杆挤出机的特点,1）强制输送,2）停留时间短,3）排气性好,4）混合均匀,5）比功率底,结构与原理,双螺杆挤出机主要是在一个,“,8,”,字形筒体内，由两根互相啮合的螺杆所组成的装置，如图5,22所示。,与单螺杆挤出机完全不同。单煤杆挤出机中的输送主要是依靠物料与料筒之间所产生的摩擦力，,双螺杆挤出机则为正向位移输送，有强制将物料推向前进的作用。另一方面，双螺杆挤出机在两根螺杆的啮合处还对物料产生剪切作用。,主要参数及选型,1）螺杆直径,2）长径比,3）转向,4）功率,5）扭距,6）推力轴承的承载能力,7）转数范围,8）加热功率及段数,9）产量,5.5.1分类,、爱德蒙哥分类,：（,R.Erdmerger）,、分类术语概念,纵向开口：自加料口到口模有一通道，物料从一根螺杆流往另一根螺杆。,横向开口：垂直螺棱方向物料能越过螺棱，在一根螺杆的各个螺槽之间进行物料交换。,非啮合双螺杆：纵横向都开口,全啮合反向旋转：纵横向都封闭，不考虑间隙，形成封闭室,全啮合同向旋转：纵向开口，横向封闭,部分啮合：两种，纵开横闭；纵横开口,5.5.2反向啮合型双螺杆挤出机,几何形状，,CICT,型：封闭式反向啮合。,啮合区截面：,两根螺杆之间开口很小，可以达到相当的正位移输送特性。,滚压式啮合：啮合区线速度同向，强制进料，间隙微小，有料垄，有较大压力产生，速度增加，则压力增加（压延理论），低速运行，避免螺杆挠曲。,速度影响：增加间隙可以提高速度，正位移性能（向前输送）受到损失,应用：低速（2040,rpm）,正位移，型材 挤出,高速(100200,rpm),小正位移，用于配料,CICT,理论最大产量,：完全充满，无漏流,Q,max,=2iNv,式中,i,平行螺纹数(头数,),N,转速,vC,形室的体积（啮合区以外的螺槽）,实际产量：理论最大产量减掉挤出过程漏流,Q=2iNv-2iQcs-2Qf-Qt,式中的各个参数表示：,Qf,螺棱漏流，通过螺棱与料筒之间的间隙（螺棱间隙,f）,Qc,压延漏流，一根螺杆螺槽底部和另一根螺杆的顶部之间的间隙（径向间隙,c）,Qs,侧面漏流，切向通过两根螺纹侧面之间间隙（侧面间隙,s）,的漏流。,Qcs,压延漏流与侧面漏流之和。,Qt,四面体漏流，两根螺纹侧面之间的四面体间隙,（,t）,的漏流。四面体指螺棱宽度与螺槽宽度差,5.5.3同向、啮合型双螺杆挤出机,有两种：低速：同向双螺杆用于型材,高速：特定的混炼，反应器,、封闭式啮合型挤出机,低速挤出机：具有封闭式啮合螺杆几何形状，一根螺杆插入另一根螺杆的螺槽密切配合，共轭螺杆轮廓。,形状,：封闭式同向啮合型（,CICO），,共轭,螺杆轮廓显示良好的密封。,啮合区：两根螺杆的螺槽之间存在着相当大的开口，正位移输送特性不如,CICT,挤出机。,物料“”字形运动：滑动式啮合，啮合区相反方向，进入啮合区物料，不进入啮合区，进入相邻螺杆螺槽，沿轴向“”字形运动,正位移特性特性,回流,：靠近无源螺纹面的物料，受到相邻螺杆螺棱的阻碍，不能进入相邻螺杆的螺槽，即没有沿着“”字运动，物料产生回流，这部分物料贡献于了螺杆的正位移特性。,受阻面的大小,：受阻面大于开口面，则正位移输送特性增加，反之，降低，图中的面和面的比较,高压区,滑动型啮合区在物料进入啮合区处产生高压区，其原因：流动方向变化所引起,CICO,型（封闭式同向啮合），开口面小，受阻面大，压力上升明显。,影响：对螺杆产生横向力，速度增加，横向分离力增加，压力峰过大导致变形和磨损。因此,CICO,型应在低速下运转。,、自洁式挤出机,全称：,封闭式自洁同向挤出机,CSCO,，,特点,：,结构：具有封闭式匹配的螺纹轮廓，从一个螺槽到相邻螺槽有颇大的开口。,低压力峰：开口面大于受阻面，啮合区不易形成压力峰，可以设计相当小的螺杆间隙。具有封闭式自洁作用（物料不紧密贴近螺杆）,可以高速运转：600,rpm,非正位移输送特性：物料停留时间（,RTD）,长，输送量对压力敏感，不适合型材挤出。,物料大部分按照“”字型流动，适合于混料和反应器。,刷空间人气 ,编辑：defrfjfuu88293,三头螺纹,CSCO,挤出机,物料输送：进入一根螺杆螺槽的啮合区的大部分物料，传送到另一根螺杆的相邻螺槽。,流道面积变化：,啮合区前，螺杆与料筒之间面积；,啮合区，两根螺杆与料筒之间，最大面积；,啮合区最后，又降到,A,1,CSCO,挤出机,，螺棱的宽度相对小于螺槽宽度，面积变化大，有利于物料剪切混合,5.5.4非啮合型双螺杆挤出机,反向旋转的非啮合型双螺杆（,NOCT）,非啮合型较具使用价值的类型,与单螺杆类似，并联两个单螺杆,较单螺杆增加了螺杆之间的物料交换，但是正位移输送特性更低。逆流混合特性较好。,适合于共混、排气、化学反应。,
