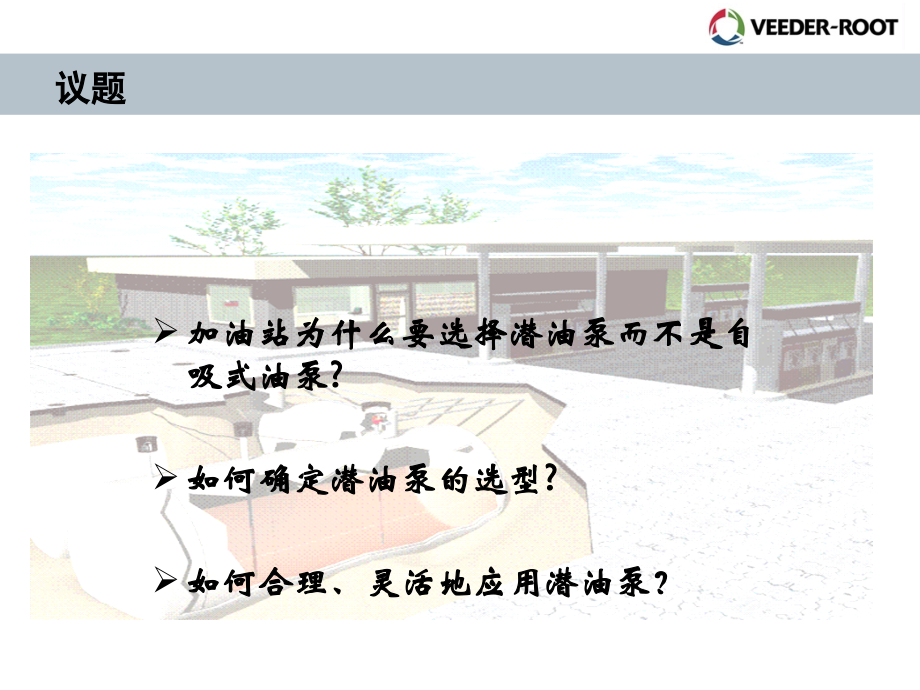

Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,正压输油技术助力油站加油效率,1,议题,加油站为什么要选择潜油泵而不是自吸式油泵,?,如何确定潜油泵的选型,?,如何合理、灵活地应用潜油泵？,为什么要选择潜油泵而不是自吸式油泵,正压输油技术与负压输油技术的比较,自吸式输油面临的难题,负压输油，受到吸程的限制，储油区与加油区距离不能太远，影响油站布局灵活性,油罐埋地深度和直径受到限制,管线布置难度大,加油机的高燥音，吸程越远燥音越大,大流量加油机，多枪加油机的广泛采用,高温、高海拔地区的,气蚀现象。,气蚀的发生率随着以下的因素而增大,油罐直径变大,油罐与油岛的高度差增大,高辛烷油品,油站建在高海拔区,油罐埋得太深,温度增高,油管太长,无铅汽油,自吸式油泵造成气蚀的原因,2”金属管,100米长约为1.7米高,正压输油技术与负压输油技术的比较,自上个世纪,70,年代，全球各大石油公司陆续放弃了自吸而改用潜油泵。,现在，全球近百万座加油站，超过半数以上应用正压输油技术输送油品。,北美超过,90%,欧洲超过,60%,东南亚超过,80%,中国自,90,年代以来，潜油泵的优势日益受到认可，每年在新建、改建站的使用比率增加,35%,。,正压输油技术的应用日益发展，该技术比负压技术具有更多的优点，尤其在对现代加油站的设计和流量的要求不断增加的情况下更是如此。,正压输油系统的优势,充分利用正压输油优势，油站布局设计灵活,满足大流量枪，多油品，多枪机输送油品的需要,同一油品共用主输油管线，降低施工难度及成本,应用虹吸原理，同一油品多油罐并联操作，相当于增大了储油罐,消除了气蚀现象，对油品性质，温度和海拔高度具有更大的宽松度,故障率低，降低了油站维护成本,正压输油系统的优势,故障率低,2003,年,欧洲六国加油机故障的年度调查,加油机数量 故障次数故障率,自吸泵加油机,38,176,台,85,5942.25,次,/,台,潜油泵加油机,56,562,台,61,0891.08,次,/,台,其中：,自吸泵加油机,30%,的直接故障是自吸泵故障，即平均每台自吸泵每年发生,0.68,次故障。自吸泵平均维护次数,3,次,/,年,潜油泵的故障率,0.5%,，平均间隔,45,年才需维护一次,加油机相同部件，由于自吸泵运行产生的振动，自吸泵加油机的故障率比潜泵同样部件故障率显著提高,如何选择适合的潜油泵,潜油泵的基本构造,泵头,包括泵帽和泵坐两部分,.,泵帽，是泵头的上部分，包括电源接线腔，电桥，电容器腔，排气螺纹塞，止回阀，压力调节组件，排气和压力测试接口，管线测漏器（选配）,;,泵坐，是泵头的下部分，包括油管接入口，电线接入口，出油接口，油泵支撑管口,泵尾,由泵马达和离心泵组成,.,泵马达由电机，电线联接器，过热保护器，油通道组成,.,离心泵由入油罩，防静电组件，叶轮以及泵轴等组成,红夹克潜油泵产品系列简介,产品系列,设备名称,产品主要特点,主要参数,压力调整范围,（,KPa,）,出厂压力设定,（,KPa,）,最大流量,(,升,/,分,),功率,(,马力,),新增强型,0.75,马力,/220V 4,新增强型潜油泵（配伸缩管或固定管）,适用于加油站及小型油库。流量大，安装、调试和维护十分简便及安全。,207,228,0.75,1.5,马力,/220V 4,新增强型潜油泵 （配伸缩管或固定管）,207,304,1.5,2,马力,/220V 4,新增强型潜油泵 （配伸缩管或固定管）,380,2,标准型,1.5,马力,/220V 4,标准型固定管潜油泵（配伸缩管或固定管）,通用型潜泵，适用于加油站及小型油库,21207,7993,240,1.5,大流量型,3,马力,/380V6,大流量型潜油泵,适用于大、中型油库,0276,160195,600,3,5,马力,/380V6,大流量型潜油泵,0276,160195,1000,5,智能型,2,马力,/220V 4VSFC,变频潜油泵,根据需要的出油量自动调节电机转速，保证油品恒压输出，是最节能的潜油泵,380,2,LPG,潜泵,LPG21,级叶轮液化石油气潜油泵,适用于液化石油气站,80,3,LPG24,级叶轮大流量液化石油气潜油泵,130,5,如何为加油站选择适合的潜油泵,示例：某加油站,93,汽油,枪数：,6,每枪标准出油量：,40,升,/,分钟,加油高峰最大同时使用枪数：,4,重点：同时加油的同种油品典型,油枪数及,所要求的,单枪出油量,潜油泵的典型流量就可按,160,升,/,分钟考虑,可选用红夹克,1.5,马力新增强型潜油泵,参照潜泵的特性曲线可以得知，,4,条枪同时加油，每条枪的流量可达到,40,升,/,分钟，此时的扬程可达,22.8,米；,即使全部,6,条枪同时加油，每条枪的流量仍然可达到,34,升,/,分钟，此时的扬程仍然可达到,18,米，充分满足加油速度需要。,选型的关键是确定好所需的有效供给油枪数。在此基础上，根据维德路特公司提供的扬程,流量曲线，即可确定所需的潜泵种类。,红夹克潜油泵的选型其它考虑的问题,工作介质,选择潜油泵时要看所输送的油品是否含添加剂。维德路特公司每个系列的红夹克潜油泵均有针对不同工作介质的专门产品，客户在订货时对油品成分予以说明即可。,扬程,与自吸式泵不同，潜油泵不存在所谓“吸程”的问题，而且潜油泵对管线的长度和直径、,T,型接头和弯头的数量、油罐直径及埋设深度、人井高度、出油口至加油机底端进油口的高度等的限制均比自吸式泵少很多。,其它几种常见场合,需要很长输油管线的小型加油站,通常我们都认为潜油泵更适合于大型加油站。实际上，由于潜油泵可以,使加油站的布局十分灵活，它也可以帮助很多小型加油站解决难题。,示例：,由于道路拓宽，某加油站必须进行改造。由于规划用地是一块狭长区域，虽然加油站总共只有,6,条油枪，但加油机与油罐之间的距离却长达近,100,米，远远超出了自吸式泵所能达到的吸程。,而这对于潜油泵正压输油来说根本不是问题。因此，经修改设计使用正压输油后很快解决了问题。,其它几种常见场合,高温、高海拔地区老站改造,通常，在对加油站改造时，业主都希望停业时间越短越好，以便将销售量的损失降到最低。,示例：,由于潜油泵输油管线和自吸泵输油管线的配置不同，若想将老油站的自吸泵换成潜油泵，往往需要重新铺设全部的输油管线。一般地说，这需要一个月左右的时间，很多业主因此望而却步。,事实上，只要原自吸泵管线进行的压力测试合格，就完全可以用来作为潜油泵的输油管线而不需拆除重建，只需在潜泵出口配装连通管并将加油机中的自吸泵拆除即可。,老站改造实例,潜油泵虹吸功能的应用,红夹克潜油泵在配备虹吸组件后可完成同一油品多个油罐之间的连通,双泵并联,采用每罐双泵系统、智能控制盒控制，既可以满足加油流量的要求，又可在单泵出现故障时保障供油。双连潜泵采用,IQ,智能潜泵控制盒，通过设置，实现潜泵轮流交替工作。,即使同一条加油枪的连续两次加油，双连的两个潜泵交替各工作一次。若前面有更高的加油量需求，而一个潜泵又满足不了加油需求时，,IQ,智能控制盒会及时将第二个潜泵启动起来，以供应前面加油所需。,多泵并联，,IQ,智能流量控制技术,潜泵配置方案示意图,大流量潜泵的应用,红夹克大流量潜油泵系列，广泛用于各类大、中、小型油库，尤其是装备了地下油罐的油库。,红夹克潜油泵综合应用实例,加油站概况,某年销售量,12,000,吨大型加油站,该加油站拥有,5,个,30M,3,的油罐,10,台双油品,4,枪加油机；,该加油站提供,5,种油品，其中：,0#,柴油配,4,条油枪；,90#,汽油配,12,条油枪；,93#,汽油配,12,条油枪；,97#,汽油配,8,条油枪；,98#,汽油配,4,条油枪。,潜油泵的应用方案,0#,柴油，,4,枪，,1,台,1.5HP,新增强型潜泵。,98#,汽油，,4,枪，,1,台,0.75HP,新增强型潜泵。,97#,汽油，,8,枪，,1,台,2HP,新增强型潜泵。,90#,汽油，,12,枪，,2,台,1.5HP,新增强型潜泵。,93#,汽油，,12,枪，,2,台,1.5HP,新增强型潜泵,在两个潜泵各自的出油管之间设一由智能控制箱通过电磁阀控制通断的连通管，以便控制并联运行。双连潜泵采用,IQ,智能潜泵控制箱，通过设置，可实现,2,台潜泵各自单独运行、并联运行等多种运行方式，这种方案既可以满足各种不同类型的高峰加油流量的要求，又可在一台泵进行维护时由另一台保障连续供油。,设备及主要安装附件的说明,数量,RedJacket-P75U3-3,1,RedJacket-P150U3-3,5,RedJacket-P200U3-4,1,IQ,智能控制箱,2,4,支撑管,6,2,出油短管,6,防爆密封件,6,案例分析,油站概况：,3,个储油罐,6,双枪台加油机,年销量,2000,吨,案例中加油站的基本数据,年销售量为,2000,吨,拥有,3,个油罐,拥有,6,台,2,枪加油机,案例分析,使用潜泵系统,6,台加油机,3,台潜泵,3,条输油管,不需要油气分离器,3,个泄压阀,3,个管线检测阀,不需要,V,形传动带,不需要底阀,120,米油管,使用自吸式油泵,6,台加油机,12,个自吸泵,12,条输油管,12,个油气分离器,12,泄压阀,12,管线检测阀,12,条,V,形传动带,12,底阀,460,米油管,自吸式油泵所需要的系统和移动配件数量是潜油泵的,4,倍,管道数量亦为潜油泵的,4,倍,案例分析,案例中加油设备的年运行维护费用的计算依据,电费,0.8/,度,自吸式泵的有效流量,25,升,/,分钟,潜油泵的有效流量,62.5,升,/,分钟,加油机的维护频率,3,次,/,年,加油机的维护费用,200/,次,自吸式泵的维护频率,3,次,/,年,自吸式泵的维护费用,500/,次,潜油泵的维护频率每,5,年,1,次,潜油泵的维护费用,1,000/,次,案例分析,某油站基本条件：,翻新改造前使用自吸油泵，改造后使用潜油泵,年销量：,2000,吨,/,年,加油机：六台双枪机,油品：,93,汽油,1,90,汽油,1,柴油,1,潜油泵与自吸泵投资分析对比表,改造后使用潜油泵,改造前使用自吸泵,费用差,单价,总价,单价,总价,设备,加油机,12*9000,元,/,枪,108,000,12*10000,元,/,枪,120,000,-12,000,潜油泵,2*10000,元,/,套（,1.5HP,）,1,9000,元,/,套（,0.75HP,）,29,000,29,000,安装及施工,加油机,(,含附件,),6*300,元,/,台,1,800,6*300,元,/,台,1,800,0,管线,(,含材料,),120,米*,60,元,/,米,7,200,460,米*,60,元,/,米,27,600,-20,400,加油站建设投入小计,146,000,149,400,-3,400,运行,泵的年耗电量,4,度,360,3*0.8,元,/,度,3,456,2,度,360,12,0.8,元,/,度,6,912,-3,456,设备维护,加油机年维护费,6*3,次,/,年*,200,元,/,次,3,600,6*3,次,/,年*,700,元,/,次,12,600,-9,000,潜油泵年维护费,3*1,次,/5,年*,1000,元,/,次,600,600,加油站年运行维护费用小计,4,520,13,400,-11,856,从该油站的实际对比可以看到，即使是,2000,吨,/,年销量，只有,12,枪的中小型加油站，使用潜油泵的一次投资及运行费用均明显降低，经济效益显著。,FX,机械式管线测漏器,FX,机械式管线测测器是根据输油管线压力，对管线进行泄漏检测的潜油泵配套装置，采用隔膜式原理；当检测道管线泄漏时，通过减小潜油泵的出油量提示管线泄漏。,FX,系列有,FX1,与,FX2,两种型号，配合潜油泵使用，从而满足了测漏规范要求,使用寿命长，结构紧凑，安装维修方便，运行稳定，故障率低,满足,EPA,的,95/5%,精度，即测试协议要求机械测漏器能够在,0.7Kg/cm2,压力下，在,1,个小时内探测到,11.4,升,/,小时的泄漏，探测率为,95%,，误报警率为,5%,。,能通过现场实际管线对测漏器的测漏性能进行检测,当测到管线泄漏时，能够控制潜油泵的出油量，使出油量小于,12,升,/,分,FX,机械式管线测漏器已通过美国,UL,认证,
