建筑工程项目管理--项目质量控制.ppt

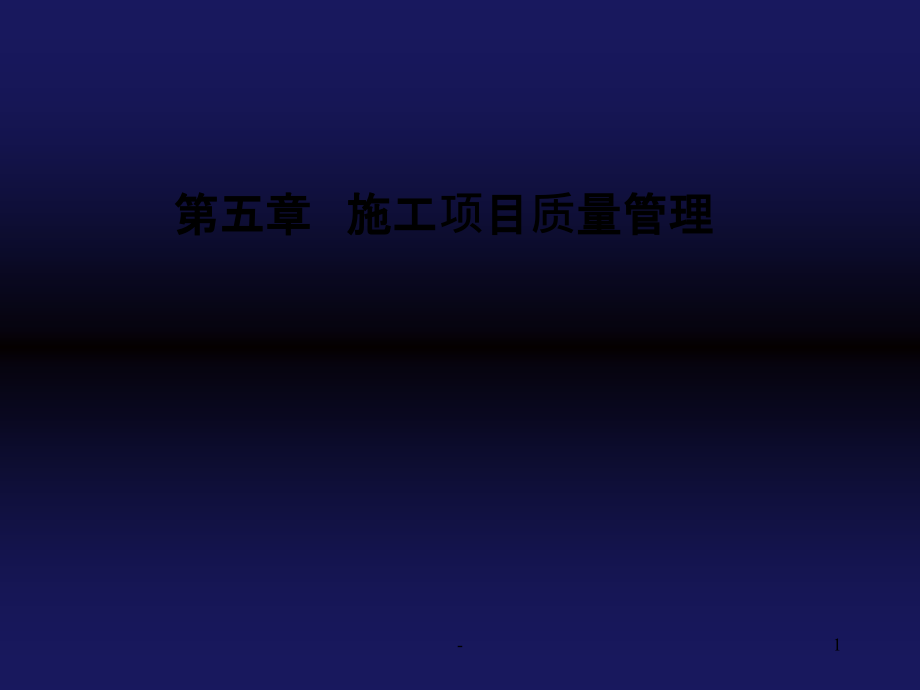

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,-,*,第五章 施工项目质量管理,1,-,警 示 标 语,“建筑工程质量关系到国家昌盛、人民幸福”；,“百年大计，质量第一”；,“工程质量，人命关天”；,“质量责任，重如泰山，必须终身追究”；,2,-,山西河津发生建筑安全事故13名建筑工人被埋 、,11,人死亡,3,-,4,-,5,-,2009年3月19日13时35分，西宁市南商业巷佳豪国际广场施工工地发生坍塌事故，造成8人死亡。,6,-,7,-,珠,海,市,塔,吊,倒,塌,事,故，,死,亡,2,人,8,-,上海市13层在建住宅楼6月27日“连根拔起”整体倒掉,9,-,上海高楼大火,造成42人死亡,10,-,让你想想施工中安全质量是多重要的相关图片,11,-,柱子钢筋绑扎差，而且不注意成品保护，造成较多破坏，严重影响工程质量,12,-,梁混凝土留茬错误，未绑扎，存在重大质量隐患.,13,-,板梁的支撑排架整体失稳倾覆，拉倒塔吊。造成严重的质量与多人死亡安全事故,14,-,严重质量事故和多人死亡,15,-,对于直径大于,800,的洞口加强，,因按照规范要求上下加设过梁，,两侧加设暗柱补强。,大家能看出圆形洞口的梁吗？,16,-,墙体混凝土压顶未进行振捣，造成大量空洞、露筋，而且混凝土松散,17,-,混凝土浇筑过程中，未进行钢筋成品保护，没有专人看管、整理，质量管理体系形同虚设，埋下了严重质量隐患,18,-,砖墙开线槽时野蛮施工将墙打透，并将墙体拉接筋打断，容易造成墙体裂缝,19,-,地下室混凝土墙接茬处浇注时未进行接浆处理，出现明显冷缝，形成渗水通道，容易渗水,20,-,21,-,(,一,),施工质量管理基本概念,22,-,其特性表现在六个方面：,1.,适用性,功能要求 满足各种性能 理化性能、结构性能、使用性能、外观性能。,2.,耐久性,寿命要求 指工程在规定的条件下，满足规定功能要求使用的年限，也就是工程竣工后的合理使用寿命周期。,3.,安全性,指工程建成后在使用过程中保证结构安全、保证人身和环境免受危害的程度,。,23,-,4.,可靠性,在规定时间、条件下，完成规定功能的能力。,5.,经济性,从规划、勘察、设计、施工到整个产品使用寿命周期内的成本和消耗的费用。,（设计成本+施工成本+使用成本）,6.,与环境的协调性,指工程与其周围生态环境协调，与所在地区经济环境协调以及与周围已建工程相协调，以适应可持续发展的要求。,彼此之间相互依存，都必须达到基本要求，缺一不可,。,24,-,影响施工质量的因素,(4M1E),25,-,建设工程质量的影响因素,归纳起来主要有五个方面：,人员、机械、材料、方法和环境,1、人员素质,即人的文化水平、技术水平、决策能力、管理能力、组织能力、作业能力、控制能力、身体素质及职业道德等。,2、工程材料,指构成工程实体的各类建筑材料、构配件、半成品等，它是工程建设的物质条件，是工程质量的基础。,26,-,建设工程质量的影响因素,3、机械设备,机械设备分两类：一是指组成工程实体及配套的工艺设备和各类机具，它们构成了建筑设备安装工程或工业设备安装工程，形成完整的使用功能。二是指施工过程中使用的各类机具设备、包括大型垂直和横向运输设备，各类操作工具、各种施工安全设施、各类测量仪器、和计量器具等，称施工机具设备，它们是施工生产的手段。,4、工艺方法,是指施工现场采用施工方案，包括技术方案和组织方案。,5、环境条件,是指对工程质量特性起重要作用的环境因素，包括工程技术环境、工程作业环境、工程管理环境、周边环境。,27,-,28,-,29,-,30,-,重庆大学城一施工工地，高达,40,米的塔吊，施工中操作臂突然折断，长约,40,米的前臂急速下坠，摔成两截。,31,-,墙体砌筑中的页岩砖规范规定应为,240*115*53mm,。本工程中砖长度偏差达,20mm,以上,所砌砖墙全部不合格，造成返工。,32,-,进场钢筋原材（盘条）,接头过多，表面起皮，,材料验收把关不严，,将不合格品进场,33,-,钢筋加工前未审批钢筋下料单，加工时造成大量箍筋成品尺寸不合格，无法用于工程，损失严重,34,-,进行技术交底,测量控制,计量控制,工序施工质量控制,特殊过程的控制,工程变更的控制,成品的保护控制,施工阶段的质量控制,35,-,预留洞封堵，不按方案施工，干砖堆砌，存在重大隐患,36,-,梁混凝土留茬错误，钢筋少放,3,根，而且未绑扎，存在重大质量隐患,37,-,短柱进行,成品保护,38,-,柱子进行,成品保护,39,-,40,-,41,-,(,一,),施工质量控制的基本形式,42,-,(,二,),施工质量控制的基本方法,审核有关技术文件、报告或报表,现场质量检查,方法：,目测法：“,看,、,摸,、,敲,、,照,”,实测法：,靠,、量、,吊,、,套,实验法,43,-,目,测,法,：,“看”,出现的露筋现象,44,-,油漆的光滑度,目,测,法,：,“摸”,45,-,敲瓷砖空鼓,目,测,法,：,“敲”,46,-,电梯井,目,测,法,：,“照”,47,-,外墙垂直度,实,测,法,：,“靠”,48,-,检查垂直度,实,测,法,：,“吊”,49,-,厨卫墙壁,阴阳角方正,实,测,法,：,“套”,50,-,验墙,51,-,52,-,【案例】,某建筑公司投标某一新建工业厂房工程,该,工程建筑面积5466,建筑高度为12.9m，基础为,独立基础，结构类型为单层钢结构，要求质量达,到国家施工验收规范合格标准，总工期100日历,日。,公司中标后，组建了该工程项目经理部，并,要求项目经理部及时编制项目质量计划。项目经,理要求质量部门主持编制施工项目质量计划报公,司有关部门审批。土方开挖达到设计标高后，项,目经理组织勘察、设计、监理进行了验槽、隐蔽,53,-,问题：,1、项目经理要求质量部门主持编制施工项目质量计划的做法是否正确？应由谁主持编制该工程的施工项目质量计划？,2、什么是施工项目质量计划？它包括哪些内容？,3、独立基础土方开挖施工质量的控制要点是什么？,4、应由谁负责组织基坑（槽）验收？,54,-,进行技术交底,测量控制,计量控制,工序施工质量控制,特殊过程的控制,工程变更的控制,成品的保护控制,施工阶段的质量控制,55,-,施工质量控制点的设置位置,56,-,进行技术交底,测量控制,计量控制,工序施工质量控制,特殊过程的控制,工程变更的控制,成品的保护控制,施工阶段的质量控制,57,-,1,、工程变更的范围,58,-,2,、工程变更的程序,59,-,(三)质量控制的统计分析方法:,统计调查表法（统计调查分析法）,分层法（分类法）,排列图法（帕累托图或主次因素分析图）,因果分析图法（特性要因图、树枝图或鱼,刺图）,直方图法（频数分布直方图法、质量分布图法）,控制图法（管理图）,相关图法（散布图）,60,-,排列图,因果分析图,61,-,62,-,(,四,),竣工验收：,竣工质量验收的要求：,设计文件和合同约定的各项施工内容已经施工,完毕,有完整并经核定的工程竣工资料，符合验收规,定,有勘察、设计、施工、监理等单位签署确认的,工程质量合格文件,有工程使用的主要建筑材料、构配件和设备进,场的证明及试验报告,竣工质量验收程序：,63,-,64,-,65,-,工程质量事故的概念,：,66,-,工程质量事故的分类,：,67,-,发生,事故,事故,调查,确定防护措施,确定防护实施,原因,分析,确定是否处理,补充调查,进一步分析原因,确定处,理方案,设计施工,检查验收,结论,提交处理方案,不要处理,要处理,不清楚,施工质量事故的处理程序,:,68,-,工程项目保修与回访,69,-,70,-,
