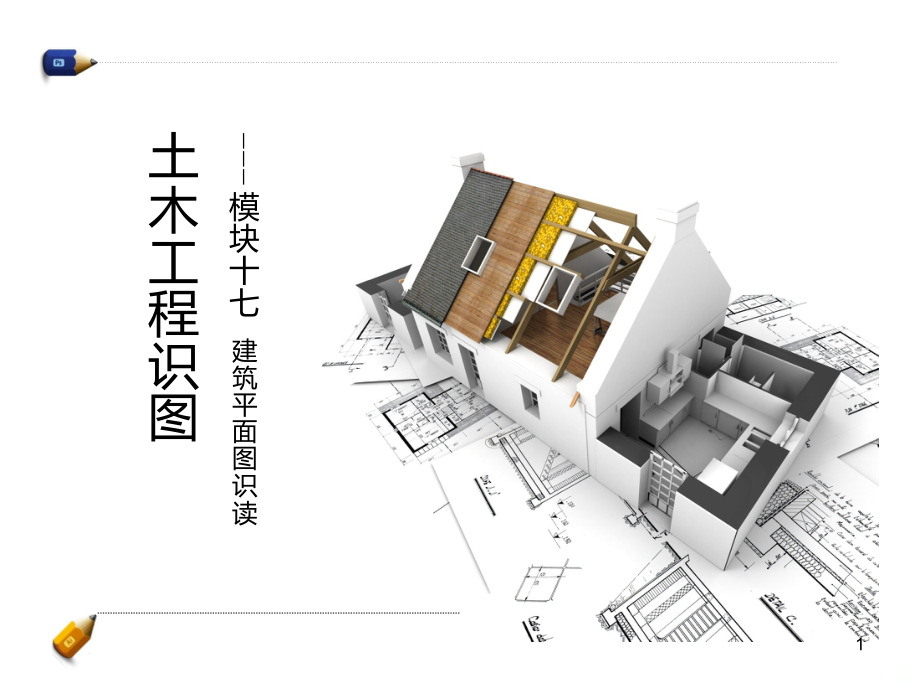

建筑平面图识读—.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,土木工程识图,-,模块十七,建筑平面图识读,1,学习目标,1,、理解建筑平面图形成、用途；,2,、掌握建筑平面图图示内容；,3,、掌握建筑平面图识图技能。,2,3,4,思考：,建筑平面图如何形成？,5,传达室透视图,6,1200,一、建筑平面图的形成,重庆大学区,B,制图教研室袁晓制作,假想用一水平剖切平面沿房屋的门窗洞口将房屋剖切开,移去剖切平面已上的部分,将其下面部分向,H,面作正投影所得到的水平剖面图。,7,一层,8,较全面且直观地反映建筑物的,平面形状、大小和内部布置，墙或柱的位置、材料和厚度，门窗的位置、尺寸和开启方向，以及其他建筑构配件的设置情况,，是建施图的主要图纸之一，是概预算、备料及施工中放线、砌墙、设备安装等的重要依据。,建筑平面图的用途,9,二、建筑平面图的图示内容,图名、比例,定位轴线及,其编号,尺寸标注,标高,朝向和,平面布置,门窗的位置,和编号,剖切符号和,索引符号,楼梯的布置,室内的装修,做法,各种设备的,布置,图例、图线,10,一层,11,1,、底层平面图,早泄，拖,五分钟，拖,老婆发疯，拖,情人不高兴，拖,勃起难不够硬，拖,啪啪越插，越软，拖,上有心、下无力，拖,查出严重早泄，多年阳痿，终于不想拖了爱心对不起，晚了，真的已经晚了凋谢凋谢,预防保养永大于治疗，,爱心关爱两性健康，从私聊薇薇msdf003开始,底层平面图的形成,12,2,、二层或二层以上楼层平面图,不但要图示本层的房间布置及墙、柱、门窗等构配件的位置、尺寸，还要图示下面一层的雨篷、窗楣等构件的水平外形图。,二层,(,标准层,),平面图的,形成,雨篷,13,屋顶平面图的形成,14,一层,比例,15,二、建筑平面图的图示内容,图名、比例,定位轴线及,其编号,尺寸标注,标高,朝向和,平面布置,门窗的位置,和编号,剖切符号和,索引符号,楼梯的布置,室内的装修,做法,各种设备的,布置,图例、图线,16,C,1,2,3,A,A,D,D,B,定位轴线,17,一层,18,二、建筑平面图的图示内容,图名、比例,定位轴线及,其编号,尺寸标注,标高,朝向和,平面布置,门窗的位置,和编号,剖切符号和,索引符号,楼梯的布置,室内的装修,做法,各种设备的,布置,图例、图线,19,一层,20,二、建筑平面图的图示内容,图名、比例,定位轴线及,其编号,尺寸标注,标高,朝向和,平面布置,门窗的位置,和编号,剖切符号和,索引符号,楼梯的布置,室内的装修,做法,各种设备的,布置,图例、图线,21,一层,22,二、建筑平面图的图示内容,图名、比例,定位轴线及,其编号,尺寸标注,标高,朝向和,平面布置,门窗的位置,和编号,剖切符号和,索引符号,楼梯的布置,室内的装修,做法,各种设备的,布置,图例、图线,23,一层,24,二、建筑平面图的图示内容,图名、比例,定位轴线及,其编号,尺寸标注,标高,朝向和,平面布置,门窗的位置,和编号,剖切符号和,索引符号,楼梯的布置,室内的装修,做法,各种设备的,布置,图例、图线,25,一层,26,二、建筑平面图的图示内容,图名、比例,定位轴线及,其编号,尺寸标注,标高,朝向和,平面布置,门窗的位置,和编号,剖切符号和,索引符号,楼梯的布置,室内的装修,做法,各种设备的,布置,图例、图线,27,一层,28,二、建筑平面图的图示内容,图名、比例,定位轴线及,其编号,尺寸标注,标高,朝向和,平面布置,门窗的位置,和编号,剖切符号和,索引符号,楼梯的布置,室内的装修,做法,各种设备的,布置,图例、图线,29,三、建筑平面图识图技能,1.,查阅建筑物的朝向，形状，主要房间的布置及相互关系；,2.,复核建筑物各部分的尺寸；,3.,查阅建筑物墙体采用的建筑材料，查阅时要结合设计说明阅读；,4.,查阅各部分的标高，房间、楼梯间、卫生间和室外地面标高；,5.,核对门窗尺寸及数量；,6.,查阅附属设施的平面位置,7.,阅读文字说明，查阅对施工及材料的要求。,30,随堂练习,31,小 结,平面图,形成、用途,平面图,图示内容,识读步骤,掌握读图方法,端正学习态度,读懂,建筑,平面图,32,5/13/2025,33,.,
