新风系统安装培训资料.ppt

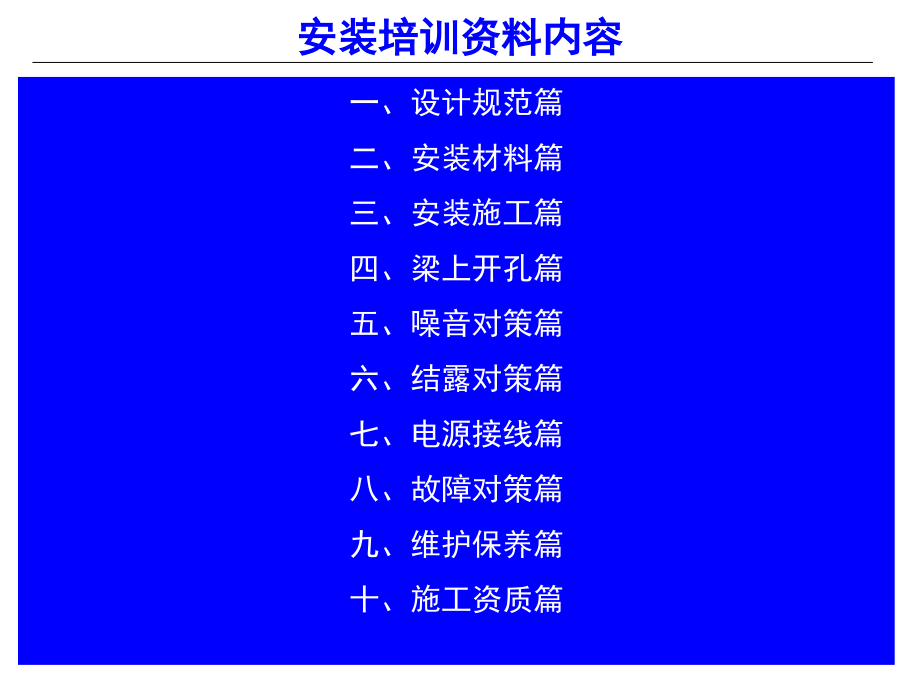

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,安装培训资料内容,一、设计规范篇,二、安装材料篇,三、安装施工篇,四、梁上开孔篇,五、噪音对策篇,六、结露对策篇,七、电源接线篇,八、故障对策篇,九、维护保养篇,十、施工资质篇,设计规范篇,设计依据换气相关规范,1.,采暖通风与空气调节设计规范,GB50019-2003,工业建筑应保证每人,30m,3,/h,的新风量。,民用建筑每人最小新风量（见下表）。,民 用 建 筑 类 型,每人最小新风量,(m,3,/h,人,),旅游旅馆,客房,一级,(5,星级）,50,二级,(4,星级）,40,三级,(3,星级）,30,餐厅 宴会厅 多功能厅,一级,(5,星级）,30,二级,(4,星级）,25,三级,(3,星级）,20,四级,(2,星级）,15,商业、服务,一级二级,20,三级四级,10,大堂、四季厅,一级二级,10,美容美发、康乐设施,30,换气相关规范,民 用 建 筑 类 型,每人最小新风量,(m,3,/h,人,),旅店,客房,3,5,星,30,1,2,星,20,文化娱乐场所,影剧院、音乐厅、录像厅（室）,20,游艺厅、舞厅（包括卡拉歌厅）,30,酒吧、茶座、咖啡厅,10,体育馆,20,商场（店）、书店,20,饭馆（餐厅）,20,办公楼,30,住宅,30,学校,教室,小学,11,初中,14,高中,17,换气相关规范,2.,室内空气质量标准,GB/T18883-2002,每人最小新风量,30m,3,/h,。,3.,健康住宅建设技术要点,国家住宅与居住环境工程中心主编,参 数,单 位,标 准 值,新风量,m,3,/(h,人,),30,换气次数,次,/h,1,必要换气量的计算方法,必要换气量（新风量）的计算公式,1,、按人数计算,Q=N,A,H,Q:,必要换气量（新风量）,m3/h,N:,换气次数 次,/h,A:,房间面积,m2,H:,房间的吊顶高,m,Q=n*30,Q:,必要换气量（新风量）,m3/h,n:,人数,2,、按换气次数计算,*,一般别墅、公寓等居住类建筑的,新风量按换气次数计算,换气次数一般取一次,安装材料篇,安装材料分类,管件,弯头,异径管接,三通,连接件,管箍,吊卡,软管卡箍,辅料,电线,胶水,穿线管,管材,PVC,螺旋风管,软管,消音软管,安装材料,管材,PVC,上海管材价格,单价指每米价格，,4,米,/,支，按支购买。,风管一般使用排水管。,注：单价为上海市场价格,管材,PVC,管材,螺旋风管,上海管材价格,单价指每米价格，,3,米,/,支，按支购买。,建材市场一般价格，非品牌产品，仅供参考,。,注：单价为上海市场价格,管材螺旋风管,管材,软管,双层软管，密封性较好，无降躁保温功能,铝箔软管，单层，无降躁保温功能，可能漏风，不建议使用,上海建材市场一般价格，非品牌产品，仅供参考。,注：单价为上海市场价格,注：单价为上海市场价格,管材软管,管材,消音软管,上海建材市场一般价格，非品牌产品，仅供参考。,详细说明：直径范围：,75,750mm,温度范围：,-30,140,最大风速：,30m,s,最大工作压力：,2500pa,玻璃纤维厚度：,25mm,玻璃纤维密度：,20kg,m3,标准长度：,10m,注：单价为上海市场价格,管材消音软管,管材,镀锌钢板,单价：,25,元,/m2,上海建材市场一般价格，非品牌产品，仅供参考。,详细说明：镀锌钢板一般在大风量风管中使用，一般制作方型风管，因为尺寸不同需要订做，包含人工费用，无法详细计算。,管材镀锌钢板,管件,弯头,上海市场价格，仅供参考。,注：单价为上海市场价格,管件弯头,管件,异径管接,上海市场价格，仅供参考。,同心管接,偏心管接,偏心异径管接，风阻过大，禁止使用,注：单价为上海市场价格,管件大小头,管件,三通,上海市场价格，仅供参考。,注：单价为上海市场价格,管件三通,连接件,管箍,PVC,管道连接件,软管卡箍价格未知,软管卡箍,软管连接件,吊卡,管道吊顶安装固定,注：单价为上海市场价格,连接件,辅材,注：单价为上海市场价格,辅材,安装施工篇,最佳距离,1m,以上,防止气流短路,室外管罩的距离,3,倍管径值,15LD2C 100X3=300mm,25,、,35LD2C 150X3=450mm,最短间距要求,室外管罩的距离,室外管罩的安装方法,为了防止雨水渗透，管罩和外墙之间的空隙必须用硅胶密封。,室外管罩的施工注意点,室外侧风管的施工,室外侧风管的施工,室外侧风管的安装方法,机器接口与室外侧风管的连接部分用铝质封条包卷防止漏气。,使用适用机器管径的通风管。,（室外侧风管的管径不能小于机器接口径）,室内侧的,2,根通风管,(,室外吸入和排出,),为了防止结露必须进行保温。,(,材质：离心玻璃棉，厚,25mm),金属制的通风管穿过有金属板条、电线板条、金属板时，管与壁之间需要进行绝缘处理。,室外侧风管的施工,室外侧风管的施工,在,OA,侧的管罩容易黏附污浊，如在室外不好清扫，最好选用不带防虫网的管罩。,室外侧,OA,的通风管希望尽量笔直,（通风管内最污浊的地方是,OA,侧的部分）,室外侧风管的施工,管罩（带防虫网）,管罩,室外侧风管的施工（新风净化箱）,外,墙,顶板,常用清扫口,净化箱面板,安装在吊顶上,本示意图省略回风侧,机器点检口,（只在检修时用）,高效过滤，清扫方便。,平时只清扫净化箱的过滤网即可！,安装前的全热交换器,避免把本体放置在尘土飞扬的场所,机器内部若有灰尘进入会影响到热交素子，请在商品上覆盖保护膜,。,机器本体的养护,安装前的全热交换器,全热交换器的安装方向,商用全热交换器的安装（因检修口在侧面，可以上下颠倒安装）,此面朝下安装,此面朝上安装也可以,薄型全热交换器的安装（,因检修口在下面，不能上下颠倒安装,）,此面必须朝下安装,机器需颠倒安装时，选择,2CL,型机器,薄型全热交的竖向安装方向,FV-15LD2C,FV-25LD2C,FV-35LD2C,对应型号,：,正确方法,错误方法,错误方法,安装方法：,竖向安装方法：管道方向保持水平，电源盒朝上,。,薄型全热交的竖向安装方向,设置空间：,必须按照下述尺寸设置安装空间,。,注意点,1.,安装时需牢固吊杆，切勿使吊杆变形,注意点,2.,本机设置控制在垂直,2,度倾斜,静音送风机的安装方向,机器本体水平安装时，三面可以朝上安装,上,上,上,静音送风机不可以竖向安装。,多孔静音风机的安装方向,机器本体水平安装时，上下面可以朝上安装,多孔静音风机不可以竖向安装。,吊顶内最小空间要求,230,20,25,275mm,机器上部不要紧贴天花板,薄型,ERV,的安装要领,全热交换器安装要领,室外侧,室内侧,室内侧和室外侧不可接反,机器不可上下颠倒安装,否则会无法检修,防振措施,薄型,ERV,的安装要领,全热交换器安装要领,提醒内装公司注意：本体下面预留检修口,600 x600mm,（薄型,ERV),其他机种和机型检修口大小为,450X450mm,位置一般在机器电源盒一侧的侧面。,机器安装设置检修口,作成日：,计算结果与测定风量差异大。,原因：,风管弯成了锐角。,风管的布管,室内侧风管的施工,基本上使用,PVC,管，也使用软管,。,铝质软管,：,0.075,PVC,管：,0.02,压力损失系数,：,本体,连接部分的风管也尽量布置笔直,。,为了确保风量,通风管的阻抗变大，影响风量。,后可以转,度,室内侧风管的施工,本体出口处直接变径，风量损失大,主管尽量和本体管径一样（照片上是,）,150,100,室内侧风管的施工（变径管）,室内側,墙角,側,弯头变径,在弯头的部分变径时，由于压损大尽量避免,。,不推荐,可,变径管的使用,室内侧风管的施工（变径管）,用,T,型管直接变径,。,风管的布管,（,变径管的使用,）,不推荐,可,变径管的使用,室内侧风管的施工（变径管）,90,換気計算,中使用的数值,。,180,实际使用的部材,（,急剧扩大,急剧,縮小）,选自,空気調和衛生工学便覧 第,12,版 空気調和設備設計篇,A,0,A,1,90,180,100150,0.44,0.64,0.62,150100,2.25,2.7,6.6,扩,大：,使用,断,面积,比,的,近似値（小,头,側）,縮小：,使用,断,面积,比,的,近似値（大,头,側）,值大，风量就减小。,不使用急剧扩大、缩小的部材,。,变径时的局部阻力系数,作成日：,风管的布管,（,大小头的使用,）,室内侧风管的施工（变径管）,风口,建议使用低压损的风口,压力损失系数,：,他社风口,：,14.3,松下风口,：,1.3,FV-,GD1,01C,压力损失是,10,倍,室内风口,他社风口,ERV,送风管接入空调的风管中,。,不希望新风送风管接入空调的,SA,侧,(,空调风管压压大，换气风量会减少,),空调风量,（,风压大,）,换气风量,压力,新风系统和空调系统,送气,和空调的风口共用,排气,送风部分与空调共用时，风管与风口的缝隙必须密闭。,(,送风有可能从吊顶中漏掉,),空调,SA,和换气的送风,风管换气,空调,SA,和吊顶间不可有间隙,新风系统和空调系统,建筑类别,房间名称,允许噪声级（,A,声级，,dB,）,特级,一级,二级,三级,住宅,卧室、书房,40,45,50,起居室,45,50,50,在,吊顶施工前,进行试运转和噪音测试,
