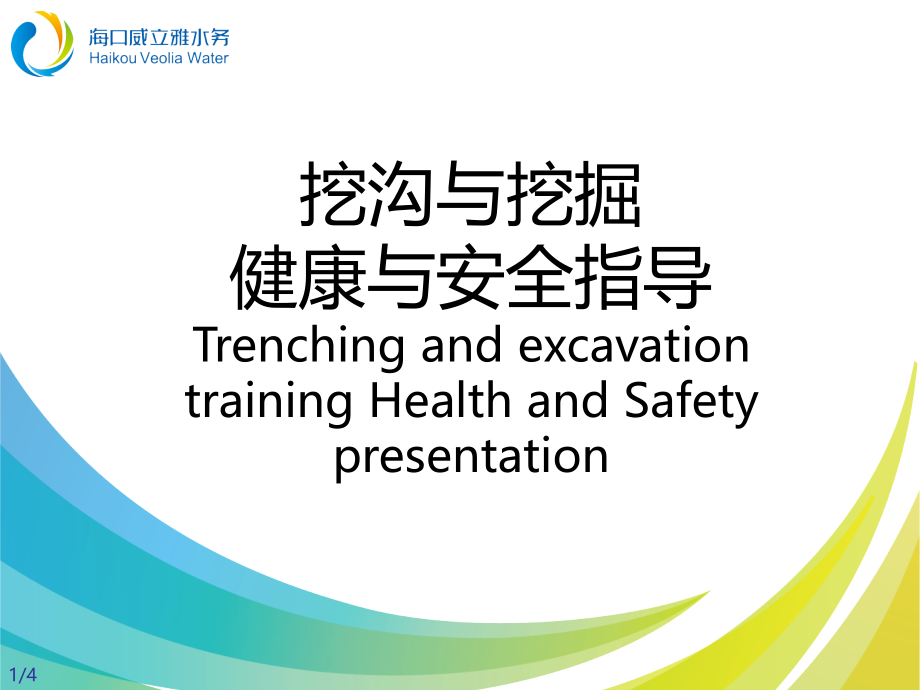

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,/4,单击此处编辑母版标题样式,*,/4,1,/4,挖沟与挖掘健康与安全指导,Trenching and excavation training Health and Safety presentation,2,/4,挖沟与挖掘,Trenching and excavating,与挖沟与挖掘有关的主要危害,坍塌（沟,/,坑侧面倒塌）,与现有的地下网管相冲突,人员、材料、设备、车辆坠入坑道,被车撞,由于空气污染或缺氧导致的事故,与受污染的土壤接触,3,/4,挖沟与挖掘,Trenching and excavating,前提条件,挖沟作业人员必须经过相应的技术,培训。,在技术和经济方面可行的情况下，要选用非开挖,技术(压入式钻孔、定向钻孔、顶管等,),在开挖前，对地下已铺设网管必须,摸清楚。,必须开展评估，查找是否存在受污染的土,壤或空气。,4,/4,挖沟与挖掘,Trenching and excavating,前提条件,要考虑架空线路的危害，在作业时，要保持安全的,距离。,低于,5,万伏的电线，距离至少,3,米。,高于,5,万伏的电线，至少,3,米,+,每增加,1,万伏，距离增加,0.1,米。,若作业条件达不到安全距离的要求，必须由电力公司将该段电源切断。,5,/4,挖沟与挖掘,Trenching and excavating,标牌,在道路上施工时，使用以下方法来保护自己和他人：,在与工地一定的距离设置标牌，警告驾车者,在坑道周围安装防护栏，防止车辆、材料或设备坠落,坑洞敞开过夜时，要设置合适的栅栏、路障及电池闪光灯,6,/4,挖沟与挖掘,Trenching and excavating,标牌,注意：用于开挖保护或标识的标牌、栅栏、设备有,各种类型,7,/4,挖沟与挖掘,Trenching and excavating,进、出,要在深于,1.3,米的管沟作业，必须提供梯子、台阶、斜坡或其它供安全进出的设施（如每,6-8,米距离，要提供合适的进出设施）。在使用梯子时，梯子的顶端应该超出坑道,顶面至少,1,米。,员工必须跨越管沟两边作业时，必须提供,过道、斜坡或桥（过道,/,桥必须超出沟,道顶面边缘至少,0.6,米）,60CM,8,/4,挖沟与挖掘,Trenching and excavating,防止坠落,现场整洁：坑道周围的工作区域，必须尽量将不必要的设备和杂物清理。（以防止绊倒或坠落的危害）,要防止挖出土方、材料或设备砸伤作业员工，必须采取下列措施：,在管沟周围安装路障，保持管沟边缘区域整洁,支撑,/,防护设施至少要高出顶面,15,厘米,过道和桥上装上踢脚板。,1,50m,9,/4,挖沟与挖掘,Trenching and excavating,PPE,个人保护装置,任何时候,都必须穿戴个人保护装置,反光背心,让来往司机能看见,安全手套,使手免受割伤、擦伤、刺伤等,工作鞋,避免脚被压伤或割伤,安全帽,头不被坠落物砸伤、不被撞伤,10,/4,挖沟与挖掘,Trenching and excavating,PPE,个人保护装置,任何时候,都必须穿戴个人保护装置,安全眼镜,在有飞溅的,碎屑或火花的危害（液体、粉尘、金属碎片、火花等）时，保护眼睛,合适的耳罩,根据对噪音的评估来选用，在噪音设备（气钻、气体压缩机、泵等）周围作业时佩戴,面罩,防粉尘、气体轻雾、蒸汽（例如，在使用柏油路面切割机或管道锯时），或者，在必要时使用呼吸器,焊接保护（专用面罩、手套和围裙,11,/4,挖沟与挖掘,Trenching and excavating,起重机、运土机械、挖掘机,必须由具备资格的员工来操作。,必须定期接受外部权威机构的检查。,提升的重物不得超过该机械的安全工作荷载（即最大荷载重量）。,必须对链条、吊索、弹簧扣及其它提升装置进行检查，发现损坏，要将其处置。,员工不得在被起重机提升或搬运的重物下方、,运土机械或挖掘机下方（包括反铲挖,土机铲斗下方和周围区域）作业。,12,/4,挖沟与挖掘,Trenching and excavating,坍塌（土、石塌入坑道内）,这是挖掘中最常见的危害之一,这是由于土壤重量产生压力，,挤压沟壁而导致的。,这种现象取决于几个主要因素,土壤类型（是否稳定）,土壤状况（是否存在裂缝等）,开挖的深度,13,/4,挖沟与挖掘,Trenching and excavating,坍塌（土、石塌入坑道内）,下列情况会增加坍塌的风险：,沟顶边缘有重物（如，机械、开挖土）,有水,增加土壤重量,将稳定的土变成不稳定的泥浆,出现霜冻，使土壤结构变得不稳定,交通或工具（如，凿岩锤）造成的震动,扰,动土（如，与现有的公用事业地下设施交叉）,Trench,沟,地面,土壤重量产生压力，挤压沟壁,14,/4,挖沟与挖掘,Trenching and excavating,坍塌（土、石塌入坑道内）,所有深度超过1.5米的沟、坑（,除非在坚固岩石*中,），必须设置斜坡、护板或支撑来保护,注意！,即使是深度小于1.5米，若存在不稳定土（沙、不稳定岩石等）、裂缝、下陷、危险的渗水（由管道渗漏、雨水或其它原因造成）、与其它现有沟渠交叉，或存在其它影响挖掘的情况，那么，不管沟的深度是多少，都必须设置斜坡或支撑来进行保护。,能够被垂直挖掘，并且挖掘面在暴露的情况下能够保持完好的天然固态矿物这种岩石很罕见。,15,/4,挖沟与挖掘,Trenching and excavating,管沟保护的评估,是否要求保护？应该选用哪种保护？要以下列情况为基础：,土壤类型,土壤的状况（是否存在裂缝等）,沟的深度,在沟顶面的边缘是否压有重物,是否有水,是否有震动,是否与现有的公用事业地下设施交叉（,扰,动土）,等等,该项作业要有合格的人员（经过特殊培训,/,持有证书）来做。,管沟保护的技术手段包括：斜坡、护板、支撑。,16,/4,挖沟与挖掘,Trenching and excavating,放坡,开挖时在坑道两边挖也一定的角度的边坡，,用此方法来保护工人免受坍塌的威胁,（见下面图例）,角度要取决于,土壤的类型与状况（是否稳定、是否有裂缝）,土壤的稳定是否被破坏,特殊状况（是否有水、震动等）,17,/4,挖沟与挖掘,Trenching and excavating,挡板,用一个,“,地沟箱,”,来防止坍塌，挡板能够在坍塌发生时，对工人来起到保护作用。,员工在地沟箱内，才能受到保护。,根据设计，地沟箱随着作业的进展在沟中拖动。,18,/4,挖沟与挖掘,Trenching and excavating,支撑,建造或安装在沟内的构筑物，撑住坑道的两边，防止坍塌。,不同类型的支撑设备,木制、铝制或钢制,机械、液压或气压,“,千斤顶,”,持续保护（护墙板）或非持续保护（竖板）,等等,下面，对这些类型的设备一一介绍,19,/4,挖沟与挖掘,Trenching and excavating,支撑（设备的组成）,护墙板（在有间隔时使用柱）,千斤顶、交叉支撑（或横支柱）,横撑,横撑,横向支柱（交叉支撑条）,护墙板,柱（在有间隔时）,20,/4,挖沟与挖掘,Trenching and excavating,支撑的类型,千斤顶,-,机械（螺旋千斤顶或木制支柱）,液压,气压,必须由工人在沟内手工进行调整,21,/4,挖沟与挖掘,Trenching and excavating,支撑的类型,千斤顶,-,机械（螺旋千斤顶或木制支柱）,液压,气压,气压支撑的工作原理与液压支撑类似。气压支撑使用的是气体压力（现场必须备有空气压缩机）,22,/4,挖沟与挖掘,Trenching and excavating,护墙板的几种类型,木制、铝制、钢制,持续型、非持续型,厚板制或薄板制,带螺旋千斤顶的金属护墙板,铝制液压支撑护墙板,金属板桩,23,/4,挖沟与挖掘,Trenching and excavating,护墙板的几种类型,垂直厚木板,24,/4,挖沟与挖掘,Trenching and excavating,其它防护措施,检查,开挖的沟和坑,至少每天一次,检查，另外，在下列情况下，要进行额外的检查,每一次雨后,发生了导致土壤状况改变的情况（渗水、霜冻,/,降雪、震动、地震、设备,/,材料不慎落入坑内，等等）,仔细查看是否有裂缝和其它导致坍塌的征兆的出现,仔细查看支撑设备是否有损坏、移位，木材是否有微小变形等等,如果发现滑动或坍塌可能发生、保护设备损坏，所有人员都必须立即从沟坑内撤离。在采取必要的安全措施之前，在挖掘区域的所有作业都要停下来。,回填：,25,/4,挖沟与挖掘,Trenching and excavating,其它防护措施,回填：,回填,在工作完成之后，所有沟、坑都必须尽快回填，所有相关设备都要移走。,开挖土方不得堆放在沟的边缘，免得土方重量对沟壁产生压力。土方堆放要距离沟边缘至少,0.6,米,。卡车、挖掘机等机械,/,设备也要保持这个安全距离。,Minimum 0.6 meter,最小距离：,0.6,米,Temporary spoil,临时土方,26,/4,挖沟与挖掘,Trenching and excavating,其它防护措施,回填：,要采取适当的措施，防止地面水、雨水、地下水进入或聚集在坑道内,必要时，安装除水设备,必须提供特别支撑物或防护系统（如，板桩）,沟坑是危险区域：非必需人员不得进入,支撑设备应：,从上到下安装,从下至上拆除,27,/4,1 mminimum,至少,1,米,挖沟与挖掘,Trenching and excavating,其它防护措施,在安装支撑和反抗装置时，必须保证支护的范围超出工作区域外至少,1,米的地方。,28,/4,挖沟与挖掘,Trenching and excavating,其它防护措施,与其它管线（电缆、输气,/,输油管等）的最小距离,与埋设管线的公司的代表一同到现场，确定管线位置,在埋有管线的地方，用油漆在路面上标记,用电缆探测器，以便更准确定位,如果在,1.5,米的距离埋有电缆,/,管道，必须安排一名,安全看守员,来协助挖掘机工,在,0.5,米内埋有管线时，不得使用挖掘机（只能使用手工工具）,保护和支撑沟渠内其它交叉埋地电缆,/,管道，防止其造成损坏,29,/4,挖沟与挖掘,Trenching and excavating,总之，挖掘是很危险的工作，要求遵循下列安全规定：,深度超过,1.5,米的沟,/,坑，必须采取保护措施（有时，深度小于,1.5,米，若存在土壤不稳定或其它特殊状况，也必须采取保护）,任命及培训一名有能力的人员来负责土壤状况的评估，并负责确定采取何种挖掘保护措施来防止坍塌,确定其它现有埋地管线和架空线路的位置，在开挖时保持安全距离,要与其它公司定期开会，来防范与共同作业相关的危害,对危险的空气状况（缺氧；存在易燃气体，如烃蒸汽；有毒气体，如一氧化碳或硫化氢等）必须加以测定,必须要由被指定的合格人员来确定需要哪些保护措施，并每天至少一次对沟,/,坑进行检查,安全规定,(,总结,),30,/4,挖沟与挖掘,Trenching and excavating,总之，挖掘是很危险的工作，要求遵循下列安全规定：,7.,要用标牌、栅栏和路障对工地好好地加以标记和保护,8.,要采取适当的措施，防止地面水、雨水、地下水进入或聚集,在坑道内,9.,必须提供个人保护装置,10.,提供安全的出入通道,11.,土方、材料和机械远离沟的边缘堆放,12.,开挖处必须尽快回填,安全规定,(,总结,),31,/4,谢谢您的聆听,!,请提问,?,
