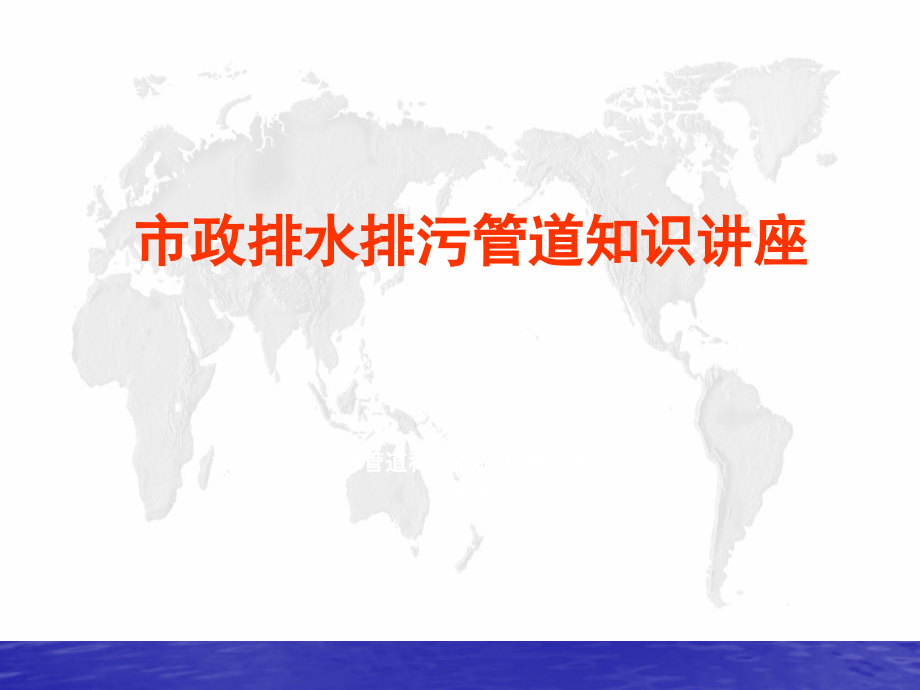

市政排污管施工规范.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,浙江中财管道科技股份有限公司,柯斌,市政排水排污管道知识讲座,中财招商投资集团作为一家社会化、市场化、现代化的综合性企业集团，已涉足化学建材、融资担保、典当拍卖、期货证券、资产管理、小额贷款、互联网金融、地产经营、旅业开发和国际贸易等领域。,中财化学建材业、中财金融广角、中财期货证券业、中财境外事业，是中财集团商业构架的四大事业组件。,中财招商投资集团,中财期货业以上海陆家嘴华能大厦为总部，面向全国，区域布局，以各营业部和事业部为网络和触角，以中财智库为创新方向和制胜法宝，以中国期货行业制度创新和改革发展为契机，迅速构筑成为中财集团事业组合新的重要一极。,香港中财金融投资有限公司,地址：香港中环皇后大道中,131-133,号 电话：,[phone],传真：,[phone] E-mail,：,xgzc,化学建材业,门窗型材位列全国第二，塑料管道位列全国前三,8大生产基地,“,华南银河、元亨利贞,”,8大化建特别经营企业,拥有职工10000余人，厂房总占地面积100万平方米,年产能100万吨，2013年化建销售额突破60亿，实现利税8亿元,14大市场总部、48个市场管理处、1112个营销机构、10000多个销售网点,PVC、PE、PP-R10大管道系统，30多个系列，5000多个品种管道,销售额（亿元）,建筑给水管道系统,市政给水管道系统,建筑排水,/,雨水管道系统,市政排水排污管道系统,空调暖通管道系统,1,2,3,4,5,8,9,10,6,建筑电工护套管道系统,市政电缆护套管道系统,农田输水灌溉管道系统,Z-HOME家装管道系统,城镇燃气输配管道系统,7,产 品 介 绍,市政排水排污管道施工规范,第一部分 产品简介,常用管道多是圆形管,多数为非金属管材，具有抗腐蚀的性能，且价格便宜。,1,）混凝土管和钢筋混凝土管：,制作方便，价低，应用广泛；亦有抵抗酸碱侵蚀及抗渗性差，但管节短、节口多、搬运不便等缺点。,2,）陶土管：,内壁光滑，水阻力小，不透水性能好，抗腐蚀；但易碎，抗弯、拉强度低，节短，施工不便，不宜用在松土和埋深较大之处。,3,）塑料管：,内壁光滑，水流阻力小，抗腐蚀性能好，节长接头少。抗压力不高，用在建筑的排水系统中很多。室外多用小管径排水管。,4,）金属管：,常用的铸铁管和钢管强度高，抗渗性好，内壁光滑，抗压抗震性能强，节长，接头少。但价贵，耐酸碱腐蚀性差。常用在压力管上。,常用塑料市政排水排污管道,PVC-U,双壁波纹管材系列,PE,埋地排污管材系列,PVC-U,无压埋地排污管材系列,PVC-U,排水管材件系列,HDPE双壁波纹管系列,HDPE,双壁波纹管,是一种以聚乙烯为原材料，内壁光滑平整，外壁为梯形或弧形波纹状肋，内外壁波纹间为中空采用挤出成型工艺制成的管材。,产品特点,1、结构独特、强度高；,2、内壁平滑、摩擦阻力小、过流量大；,3、连接方便、接头密封好、无渗漏；,4、重量轻、施工快捷；综合工程造价低，降低,费用；,5、耐酸碱腐蚀,埋地使用寿命达五十年以上；,6、适用温度范围宽,-10的环境中管道不破裂,输送介质的最高温度可达到45。,应用范围,1,、市政工程、住宅小区的埋地排水、排污管道；,2,、农田水利灌溉输水、排涝；污水处理厂、垃圾处理场排水输送管；,3,、高压电缆、邮电通信电缆保护套管；,4,、化工通风管及化工、矿山用于流体的输送管；,5,、高速公路预埋管道；,6,、矿井、建筑物的通风、排水管道等。,第二部分 管道施工安装（双壁波纹管）,一、一般规定,1,、当管道在车行道下面时，,管顶,覆土不宜小于,0.7m,；,2,、管道穿越铁路和公路时，应设置套管等措施，套管设计应按铁路和公路有关规定执行。管道不得在建筑物和各类构筑物的基础下面穿越；,3,、管道应直线敷设。当遇到特殊情况需利用柔性接口转角或利用管材柔性进行折线或弧形敷设时，其偏转角度和弯曲弧度应符合生产厂家规定的允许值；,4,、管道在安装、回填的全部过程中，槽底不得积水或受冻。,二、沟槽,1,、沟槽槽底净宽度，应符合设计文件要求；当设计文件无要求时，可视各地区的具体情况并根据管径大小、埋设深度、施工工艺等确定。当管径不大于,400mm,时，管道每边净宽不宜小于,300mm,；当管径大于,400mm,时，管道每边净宽不宜小于,500mm,。,2,、开挖沟槽应严格控制基底高度，不得扰动基底原状土层。如遇超挖或发生扰动，可换填,10-,1,5mm,天然级配砂石料或最大粒径小于,40mm,的碎石，并整平夯实，其密实度应达到基础层密实度要求，严禁用杂土回填。槽底如有尖硬物体必须清除，用砂石回填处理。,三、管道连接,1,、应根据管径大小、沟槽和施工机具装备情况，确定用人工或机械将管材放入沟槽。下管时应采用可靠的吊具，平稳下沟，不得与沟壁、沟底激烈碰撞。吊装时应有二个支撑吊点，严禁穿心吊。,2,、管道连接前应先检查橡胶圈规格是否正确、有无损伤，确认胶圈安放位置、方向及插入承口的深度，橡胶圈应装在插口管端的第二个凹槽内。,3,、接口作业时，应先将承口和插口的工作面清理干净，不得留有泥沙等杂物，并在承口工作面上涂上润滑剂，然后将插口端的中心对准承口端的中心轴线慢慢插入。小口径管可在插入管端部设置木档板，用撬棍使被安装的管道沿着对准的轴线慢慢插入承口适当深度，逐节依次安装。大口径管可用柔性缆绳系住管道用手动葫芦等提力工具，严禁用施工机械强行推顶管道插入承口。,4,、管道安装时应将插口顺水流方向，承口逆水流方向，由下游向上游依次安装。,四、回填,1,、管道敷设后应立即进行沟槽回填。在密闭性检验前，除接头部位可外露外，管道两侧和管顶以上的回填高度不宜小于,0.5m,；密闭性检验合格后，应及时回填其余部分。,2,、沟槽回填应从管道、检查井等构筑物两侧同时对称进行，并确保管道和构筑物不产生位移。必要时宜采取临时限位措施，防止上浮。,3,、从管底基础至管顶以上,0.5m,范围内，必须采用人工回填，严禁用机械推土回填。,4,、管顶,0.5m,以上沟槽采用机械回填时应从管轴线两侧同时均匀进行，并夯实、碾压。,5,、回填时沟槽内应无积水，不得带水回填，不得回填淤泥、有机物和冻土，回填土中不得含有石块、砖及其他杂硬物体。,五、管道密闭性检验,1,、管道敷设完毕且经检验合格后，应进行管道密闭性检验。,管道密闭性检验应按井距分隔，长度不宜大于,1km,，带井试,验。,2,、管道密闭性检验可采用闭水试验法。,试验中，试验管段注满水后的浸泡时间不应少于,24h,，,试验水头应保持上游管顶以上,2m,水头。经外观检查,不,得有漏水现象。,六、HDPE管施工注意事项,（,1,）由于,HDPE,管施工较为简单，施工人员思想上容易麻痹大意，放松对各项施工环节的监管，导致施工质量达不到规范要求。因此，要求管理人员重视和管理到位，严格监督施工队伍按规范要求做好每一道工序，特别是对垫层、安管、接管、稳管和分层对称回填等多道关键工序严密监控。,（,2,）,HDPE,管使用前必须在经过检查符合要求后才能使用，不能使用管材插口外径与承接口内径不相合、已经弯曲变形等不符合要求的管材，否则，会严重影响管道接口质量。,（,3,）管道基础、开挖、回填、管道与检查井的接驳等均按现行,给水排水管道工程施工及验收规范,进行施工。,（,4,）管道砂石垫层尽可能压实，防止管坑回填时管道不均匀下沉，从而影响接口密实性。对软土地基必须采取换填等处理措施。,（,5,）两管对接时，橡胶圈的位置应放置在第二根与第三根钢筋之间的槽内，连接时要严格按技术规范做好对接。,（,6,）要采取稳管措施，以防止管道产生位移，具体可用砂袋来压住管身，简单可行。,（,7,）,HDPE,管是柔性管道，管坑回填的质量和密实度对管道的受力状态和变形影响较大，因此必须严格控制。管坑回填先从管底与基础结合部位开始，沿管身两侧同时对称分层回填并夯实，回填前必须采取有效措施（如放砂袋、顶方木等）对安放直顺的,HDPE,管进行稳固，以确保管道不产生位移。,（,8,）闭水试验发生管道接口渗水时，可采用混凝土包管形式处理，比重新安管方便。,（,9,）雨季施工时，尽可能缩短开挖长度，且开挖快、回填快，并采取防泡槽措施。一旦发生泡槽，要将受泡的软土层清除，并换填砂石或粗砂。,七、管材的运输和贮存,1,、管材在装卸、运输、堆放时，应轻抬轻放，严禁抛落、拖滚和相互撞击。,2,、管材成批运输时，承口、插口应分层交错排放，用缆绳捆扎成整体，并固定牢固。在缆绳固定处和管端宜用软质材料妥加保护。,3,、管材如需长时间存放，应置于库房内；当露天堆放时，必须加以遮盖，防止曝晒；存放地点必须远离热源。,管材堆放：,谢 谢,
