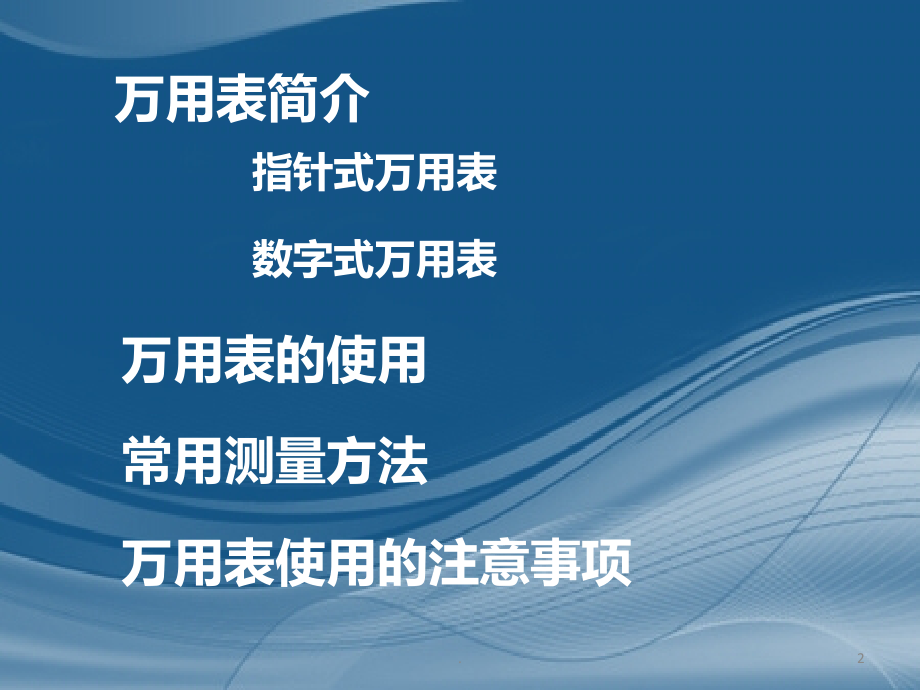

Click to edit Master title style,.,*,万用表的认识及使用,1,.,万用表简介,指针式万用表,数字式万用表,万用表的使用,常用测量方法,万用表使用的注意事项,2,.,万用表简介,万用表是一种多功能、多量程的便携式电工电子仪表。,一般的万用表可以测量直流电流、直流电压、交流电压和电阻等。有些万用表还可测量电容、电感、功率、晶体管共射极直流放大系数h,FE,等。,所以万用表是我们电工电子专业的必备的仪表之一。,3,.,万用表一般可分为指针式万用表和数字式万用表两种。,指针式万用表,数字式万用表,4,.,指针万用表,表 笔,表 头,转换开关,5,.,指针式万用表的型式很多，但基本结构是类似的。指针式万用表的结构主要由,表头、转换开关(又称选择开关)、测量线路,等三部分组成。,指针式万用表的结构组成,表头,：是测量的显示装置；万用表的表头实际上是一个灵敏电流计,转换开关,：选择被测电量的种类和量程（或倍率）,测量线路,：将不同性质和大小的被测电量转换为表头所能接受的直流电流。,6,.,表 头,测量电流、电压和电阻的多用表,电阻刻度线,交、直流电压及电流刻度线,晶体管直流参数刻度线,电容刻度线,电感刻度线,电平刻度线,7,.,转换开关,三极管插孔,直流电压量程,交流电压量程,电阻,量程,电流量程,欧姆调,零旋钮,晶体管的直流放,大系数H,FE,测量档,调零档,2500V交直流,电压扩大插孔,5A的直流电,流扩大插孔,黑表笔插孔,红表笔插孔,8,.,数字式万用表,档位盘,测试插口,表笔,显示屏,电源开关,数据锁定键,9,.,挡位盘,电阻测量挡,晶体管放大,倍数测量挡,交流电流挡,电容量测量挡,直流电压挡,交流电压挡,晶体管/短路报警挡,直流电流挡,10,.,插 口,被测电容,引脚插口,公共插口,强电流使用插,口（最大20A）,小电流使用插,口（最大200mA),三极管测试,专用插口,测电压/电阻/频率使用插口,11,.,万用表的使用,调零,若不在零位，可用螺丝刀微调表头机械调零旋钮，使之处于零位。,模拟万用表未使用时表针应指在零位。,在测量电阻之前，还要进行欧姆调零。,12,.,正确接线,红表笔与“”极性插孔相连，黑表笔与“”或“”或“COM”极性插孔相连。,测量直流量时，注意正、负极性，以免指针反转。,测电流时，仪表应串联在被测电路中；,测电压时，仪表应并联在被测电路两端,测量晶体管时，应牢记万用表的红表笔与表内电池的负极相接；黑表笔与表内电池的正极相接。,接线示意,13,.,正确选择测量挡位,测电压时应将转换开关放在相应的电压挡；测电流时应放相应的电流挡等,选择电流或电压量程时，最好使指针处在标度尺三分之二以上位置；选电阻量程时，最好使指针处在标度尺的中间位置,测量时，不确定被测数值范围时，应先将转换开关转至对应的最大量程，然后根据指针的偏转程度逐步减小至合适的量程。,14,.,交、直流电压的测量,5A,2500V,5A,2500V,图1 1000V以下电压测量,图2 1000V以上电压测量,测电压时，表笔,必须并接,在被测电路中，否则极易烧表。测直流电压时,注意被测电量极性,，正端接红笔，负端接黑笔。,测量1000V以下电压时，选至所需的,直流电压挡,或,交流电压挡,(注意区分,交直流,)，红表笔接“,+,”端(图1)，在第2圈刻度盘读数，刻度值按量程折算。,测量10002500V电压时，选至,1000V直流电压挡,或,1000V交流电压挡,，红表笔接“,2500V,”端(图2)。,正确使用挡位和刻度。应在,指针偏转较大,位置读数，以提高测量精度。同时，为减小万用表的分流作用，在保证指针偏转角度不太小的情况下尽量选择,高量程挡,进行测量，这时表的等效内阻较大，对被测电路影响小。,交流电压挡刻度指示的是正弦信号有效值，仅适用于45Hz1kHz正弦信号的测量，否则测量误差很大，结果只能作为参考。,测高电压时，,不能在测量的同时换挡,，如需换挡应先断开表笔，换挡后再测量，否则会使万用表毁坏。,常用测量方法,15,.,电流的测量,5A,2500V,5A,2500V,图1 0.05500mA电流测量,图2 500mA5A电流测量,测电流时，表笔,必须串接,在被测电路中，否则极易烧表。,注意被测电量极性,，正端接红笔，负端接黑笔。,测量500mA以下直流电流时，选至所需的,直流电流挡,，红表笔接“,+,”端(图1)，在第2圈刻度盘读数，刻度值按量程折算。,测量500mA5A直流电流时，挡位选至,扩展电流挡,，红表笔接“,5A,”端(图2)。,正确使用挡位和刻度。应在,指针偏转较大,位置读数，以提高测量精度。同时，为减小万用表的分压作用，在保证指针偏转角度不太小的情况下尽量选择,高量程挡,进行测量，这时表的等效内阻较小，对被测电路影响小。,测大电流时，,不能在测量的同时换挡,。如需换挡应先断开表笔，换挡后再测量，否则会使万用表毁坏。,16,.,电阻的测量,5A,2500V,选挡与调零,：测电阻时先选择合适的电阻挡，然后将表笔短接，调节“,”调零器使,指针回0,(每次换挡都应重新进行调零),。,测量与读数,：将表笔接电阻两端，进行读数。电阻值为电阻值刻度盘读数乘以当前选择电阻挡位倍数。,挡位,：选择使,指针指在,满刻度的1/32/3间的挡位,，以减小测量误差。,表笔极性,：万用表中电池在测电阻时起作用，,电池“+”与面板上“-”,相连。利用万用表电阻挡判别二极管、整流元件正反向或仪器正负端时应注意表笔极性，电流从黑表笔流出，经外接元件从红表笔返回。,测量电路中电阻,：必须,断电测量,。当不能确定被测电阻是否有并联电阻存在时，必须先使电阻一端与电路断开，,如电路中有电容应先行放电，,然后进行测量。,检查电解电容漏电阻,：转动开关置,R,1K,挡,测试棒红杆必须接电容负极,黑杆接电容正极。,“,”调零器,17,.,三极管直流放大倍数h,FE,测量,5A,2500V,选择ADJ挡，将表笔短接，调节欧姆调零器，使得指针指向300h,FE,选择h,FE,挡，将被测三极管脚分别插入相应的三级管测试插座的E、,B、C内，指针偏转所示数值约为三极管的直流放大倍数。,N型管插NPN型管座，P型管插PNP型管座。,三极管,测试插座,N,P,P,P,N,N,18,.,I,ceo,：集电极与发射极间反向截止电流(基极开路)。,Icbo,：集电极与基极间反向截向电流(发射极开路)。,转动开关R,1K挡，两表笔短路，调节零欧姆电位器，使指针回零(此时满度电流值约90A)。,分开表笔，将被测三极管按图示放入插座，指针指示的刻度乘以12即约为三极管反向截止电流值。,当 Iceo90A时，可用R,100挡测量(此时满度电流值约为900A)。,e,b,c,e,b,c,Iceo测量,e,b,c,e,b,c,Icbo测量,三极管反向截止电流,I,ceo、,I,cbo测量,19,.,二极管管脚极性判别,5A,2500V,二极管是一种具有明显单向导电性或非线性伏安特性的半导体二极管器件。通常小功率锗二极管的正向电阻值为300500,，反向电阻为几十千欧；硅二极管正向电阻约为1k 或更大，反向电阻在500k 以上。正反向电阻差值越大约好。,挡位选择,：测量时一般选 R,1K挡或R,100挡，不要用R,1挡或R,10K挡。因为使用R,1挡时电流过大，易使二极管烧毁，而使用R,10K挡时电压太高，易使二极管击穿。,极性判断,：用两表笔分别连接二极管两极，对两次测出的阻值进行比较，阻值较小时与黑表笔连接的管脚为二极管正极，因为在万用表的电阻测量电路中，红表笔端与表内电池负极连接，黑表笔端与表内电池正极连接。,这样连接时,阻值较小,5A,2500V,-,+,-,+,这样连接时,阻值较大,20,.,电容、电感测量,5A,2500V,电容测量,：测量方法见图，选择C.L.dB(10V交流)挡位，在C(,F)50Hz刻度盘读取电容测量值,。,电感测量,：测量方法见图(电容换成电感即可)，选择C.L.dB(10V交流)挡位，在L(H,)50Hz刻度盘读取电感测量值,。,10 V,21,.,万用表使用的注意事项,使用方面,使用万用表之前，必须熟悉万用表的使用方 法、测量原理、待测量种类和量程，核对转换开关、插孔是否正确。,万用表使用时必须水平放置，使用前，先将机械调零。,测量完毕，将量程选择开关拨到最高档位置，防止下次测量时不慎将表烧坏。,22,.,万用表使用的注意事项,保存方面,长期不使用的万用表，应将电池取出，避免电池存放过久而变质漏液，损坏电路板。,测量有感抗的电路中的电压时，必须在切断电源前先把万用表断开，防止由于自感现象产生的高压损坏电压表。,23,.,谢谢,24,.,
