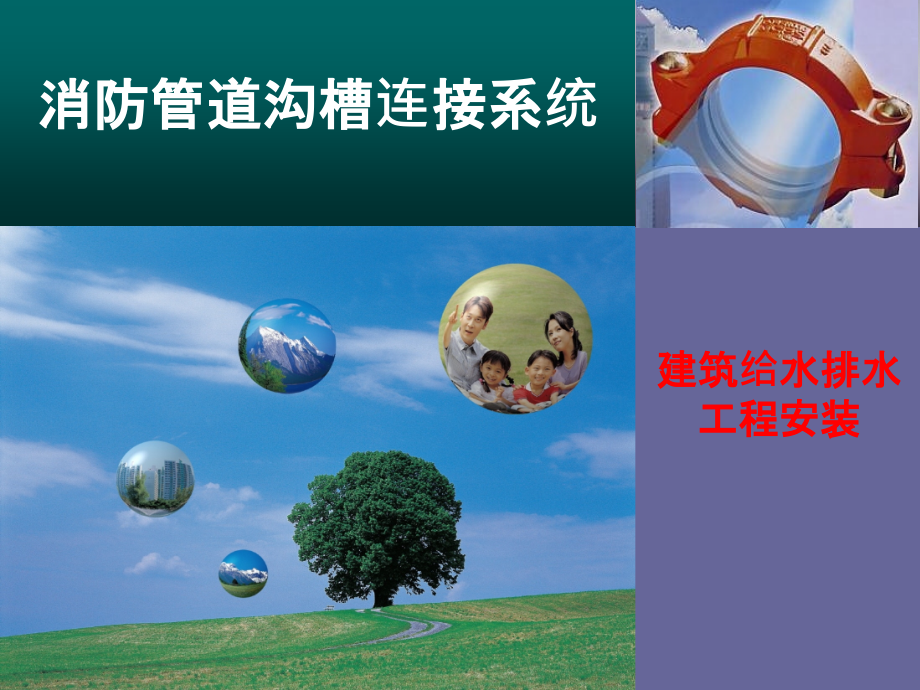

管道沟槽连接系统.ppt

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,消防管道沟槽连接系统,建筑给水排水工程安装,一、消防管道接口形式的演变,1,、管径,DN100,的消防管，过去采用,螺纹接口，,施工难度很大，这是由于管径较大，管道接口处的螺纹浅了，连接不牢固，容易漏水，而螺纹深了，接口螺纹处的管壁太薄，难以承受系统的工作压力，容易破裂。,2,、管径,DN100,的管道采用,丝扣接口,，管径,DN100,的管道采用,焊接或法兰接口，,焊口附近管内壁不再进行防腐处理。,缺点：,随着时间的推移，暴露的问题就越来越多，问题越来越严重。,一、消防管道接口形式的演变,由于在焊接过程中，高温破坏了管道接口附近的,镀锌层,，铁和锌形成电位差而产生电化学腐蚀，缩短了系统的寿命，而管内壁的氧化铁脱落物在系统运行的过程中，,堵塞了管道和喷头,，影响了整个系统的正常使用。,一、消防管道接口形式的演变,工程实例：,深圳市科学馆一楼在一次火灾中，自动喷水灭火系统的喷头被火灾的高温烟气打开后，没有水流出，事后拆下喷头，流出的仅是一点点的黄水。经专家现场勘察和讨论分析，认为：消防道因焊接接口附近的锈蚀，管道内氧化铁脱落物堵塞了管道和喷头，是这次灭火失败的主要原因，科学馆的消防管道系统已不能正常运行，应全部进行更换。,一、消防管道接口形式的演变,缺点：,虽然能保证工程质量，但成本高、工期长。,3,、管径,DN100,的管道采用,螺纹连接，,管径,DN100,的管道采用焊接接口,，焊接后进行,二次镀锌处理,(,首先采用焊接安装，编管号并打上标记，然后拆卸下来送至工厂镀锌车间进行镀锌，再对号入座安装上去,),，这是北京、上海地区强制性地方法规。,一、消防管道接口形式的演变,二、消防管道沟槽连接系统,沟槽式管路连接系统是用压力响应式密封圈套入两连接钢管端部，两片卡件包裹密封圈并卡入钢管沟槽，上紧两圆头椭圆颈螺栓，实现钢管密封连接。,1,、工作原理：,1,、工作原理,沟槽式管路连接系统早在二十世纪初期，就在美、日等发达国家广泛应用。沟槽式管路连接方式比法兰及螺纹,连接迅速，不损害管道镀锌层，避免了法兰及螺纹连接造成的重新镀锌二次回装,，使管道安装成本降至最低程度，为工程从设计到安装提供了巨大的便利条件。,1,、工作原理,工艺流程：安装准备一滚槽一开孔，安装机械三通、四通一管道安装一系统试压。,沟槽式连接管件可广泛应用于：,（,1,）消防系统；,（,2,）热交换及空调系统；,（,3,）自来水管道系统；,（,4,）石油化工管道系统；,（,6,）水处理工程等等。,（,5,）热电及军工管道工程；,2,、应用范围,3,、沟 槽 加 工,3,、沟 槽 加 工,3,、滚槽,（,1,）,.,用切管机将钢管按需要的长度切割，用水平仪检查切口断面，确保切口断面与钢管中轴线垂直。切口如果有毛刺，应用砂轮机打磨光滑。,（,2,）,.,将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。,（,3,）,.,将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。,（,4,）,.,缓缓压下。千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面是否仍与滚槽机贴紧，如果未贴紧，应调整管子至水平。如果已贴紧，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止。,（,5,）,.,停机，用游标卡尺检查沟槽深度和宽度，确认符合标准要求后，将千斤顶卸荷，取出钢管。,滚 槽 机,3,、沟 槽 加 工,3,、沟 槽 加 工,3,、沟 槽 加 工,3,、沟 槽 加 工,3,、沟 槽 加 工,（,1,）管卡 连接过程,4,、连接过程,4,、连接过程,4,、连接过程,管卡分柔性管卡和刚性管卡：,4,、连接过程,柔性管卡连接方式使系统具有柔性，允许钢管有一定性的角度偏差、相对错位。钢管连接后，两钢管管端之间留有间隙可适应管道的膨胀、收缩。管卡在最大允许偏转错位请况下应保持正常工作压力。柔性管卡具有承受一定末端载荷的能力。,4,、连接过程,末端负荷是指管卡卡口可承受沿钢管轴问负荷的能力。,4,、连接过程,刚性管卡连接方天使系统不具柔性。管干干紧后可与钢管形成刚性一体，在吊具跨度较大时，使管道依靠自身刚性支撑连接。,4,、连接过程,4,、连接过程,（,2,）法兰管卡的连接过程。,4,、连接过程,法兰管卡可用于沟槽式管道与带法兰的设备阀门的过渡性连接，连接螺栓采用国标螺栓。法兰管卡的螺栓直径及位置尺寸均与国标相配。,4,、连接过程,4,、连接过程,4,、连接过程,4,、连接过程,4,、连接过程,4,、连接过程,（,3,）机械三通的连接过程。,4,、连接过程,4,、连接过程,开 孔 机,4,、连接过程,机械三通安装要求与步骤,（,4,）机械四通的连接过程。,4,、连接过程,4,、连接过程,4,、连接过程,4,、连接过程,异径三通,（,5,）三通的连接过程。,4,、连接过程,4,、连接过程,4,、连接过程,4,、连接过程,4,、连接过程,4,、连接过程,4,、连接过程,（,6,）同径四通的连接过程。,4,、连接过程,4,、连接过程,4,、连接过程,（,7,）同心异型管的连接过程。,4,、连接过程,4,、连接过程,4,、连接过程,4,、连接过程,（,8,）弯头的连接过程。,4,、连接过程,4,、连接过程,4,、连接过程,4,、连接过程,4,、连接过程,沟槽式管路系统较传统的法兰、焊接及螺纹连接相比，其优点：,1,、安装更加容易、简便、快捷、可靠，大大提高施工进程；,2,、安装费用降低到最低限度，节省了工程的人工开资；,3,、此系统具有柔性，可抗震、抗收缩膨胀的能力，安装中允许钢管有一定的相对偏转错位，适用于钢结构主体建筑的变形，保证管道系统永不泄漏；,三、沟槽式管路系统的优点,4,、沟槽式管路系统也是最为方便的管路系统，可方便的拆卸或变换管道布置，减少维修人员及维修费用；,5,、沟槽式管路系统无焊渣等污染管路，方便了管路的清洁。,
