空调制冷培训资料：空调外机电路常见组成、作用与基础故障.docx

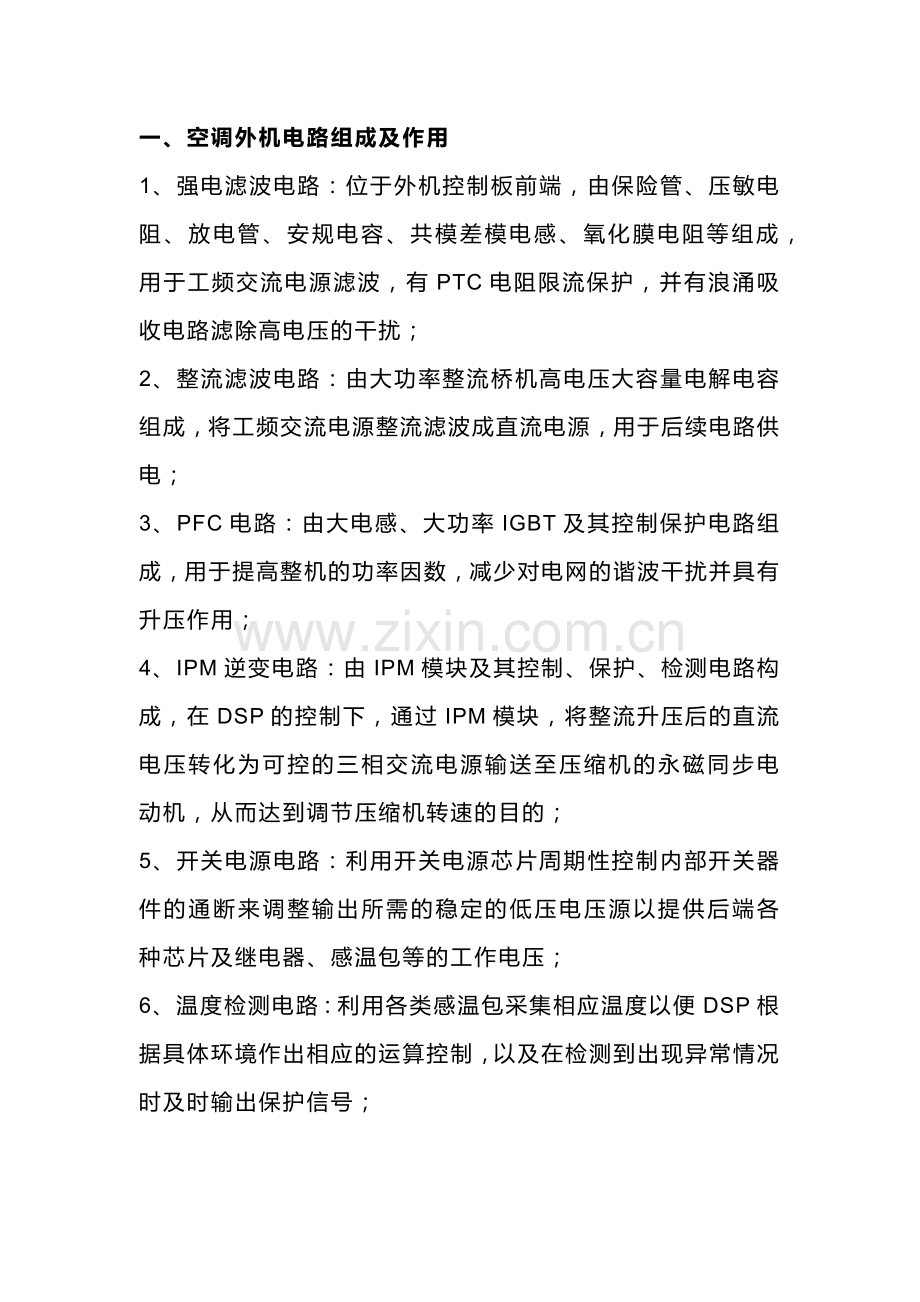

一、空调外机电路组成及作用
1、强电滤波电路：位于外机控制板前端，由保险管、压敏电阻、放电管、安规电容、共模差模电感、氧化膜电阻等组成，用于工频交流电源滤波，有PTC电阻限流保护，并有浪涌吸收电路滤除高电压的干扰；
2、整流滤波电路：由大功率整流桥机高电压大容量电解电容组成，将工频交流电源整流滤波成直流电源，用于后续电路供电；
3、PFC电路：由大电感、大功率IGBT及其控制保护电路组成，用于提高整机的功率因数，减少对电网的谐波干扰并具有升压作用；
4、IPM逆变电路：由IPM模块及其控制、保护、检测电路构成，在DSP的控制下，通过IPM模块，将整流升压后的直流电压转化为可控的三相交流电源输送至压缩机的永磁同步电动机，从而达到调节压缩机转速的目的；
5、开关电源电路：利用开关电源芯片周期性控制内部开关器件的通断来调整输出所需的稳定的低压电压源以提供后端各种芯片及继电器、感温包等的工作电压；
6、温度检测电路：利用各类感温包采集相应温度以便DSP根据具体环境作出相应的运算控制，以及在检测到出现异常情况时及时输出保护信号；
7、通讯电路：由室外内通讯发送、接收电路及室内外连接线构成，用于内机和外机之间的通讯，将内机检测温度与设置温度等信号传递至外机处理，并将外机处理结果及保护状况传递至内机显示；
8、风机、四通阀控制电路：外风机及四通阀等部件的协调控制。
二、常见的故障
1、通讯故障
通讯故障是因为连续一段时间（具体由通讯协议决定）室内机没有接收到室外机发送的正确信号，则产生通讯故障并保护停机。
通讯故障通常见有以下几个方面：
内机有没有发送信号，内机有没有收到信号；
外机有没有收到信号，内机有没有收到信号；
2、模块保护
在开机后，若压缩机由于一些异常原因导致模块出现过流、或上下桥臂控制电压过低、模块温度过高则会产生模块保护信号。
模块保护可能为外部环境、内部因素造成，而内部因素又可能是主板、压缩机或管路系统。
一般来说以下几种可能较为常见，仅作参考：
压缩机线反接；
外机控制器故障；
外机控制器驱动信号受到干扰；
压缩机故障，如存在杂质、卡缸、等；
系统管路堵塞；
高负荷下正常保护。
3、过流保护
过流保护是检测有没有发生短路产生过流。造成短路过流的主要原因有电器元件内部短路（90%）、电器元件绝缘破坏短路、内部电路接线错误等。出现的过流保护，是比较检测的电流值大于最大允许电流值。
可能原因有：
由于环境温度恶劣、压缩机输出能力过大带来的负荷过大负载重；
压缩机出现异常致使运转电流异常上升；
当压缩机出现磨损、卡死等不良状况时；
接线错误可能造成不应有的过流检测；
检测电路、元器件的问题；
电器元件内部短路、电器元件绝缘破坏短路、内部电路接线错误等。
4、高低压传感器故障
多联机系统中，除了需要检测温度，还需要检测压力，反馈给主板，当压力过高或过低时对机组进行保护。多联机系统中配置了高低压传感器，用以反馈系统压力，同时还有高压开关进行多重保护
可能原因有：
高压传感器与主板接口端子接触不良。
高压传感器与机组检测压力位置接触不良。
高压传感器异常。
传感器检测电路异常。
5、变频风机过流保护
可能原因如下：
风机UVW线接触不良；
风机损坏；
风叶卡住（风叶被阻挡，电机轴生锈导致风机不转）；
风机驱动板异常。
6、防冻结保护
主要是因为冷风吹不出来或冷媒换热效果不佳，导致蒸发器温度过低。常见的原因如下：
1、冻结保护先检查内机风扇是否有运转；
2、是否内机风扇马达烧毁；
3、检查是否电容器故障烧毁；
4、查看滤网或蒸发器是否脏污，引起风量变小换热量减少；
5、检查制冷剂是否过多；
