九年级物理16.4变阻器市公开课一等奖省优质课赛课一等奖课件.pptx

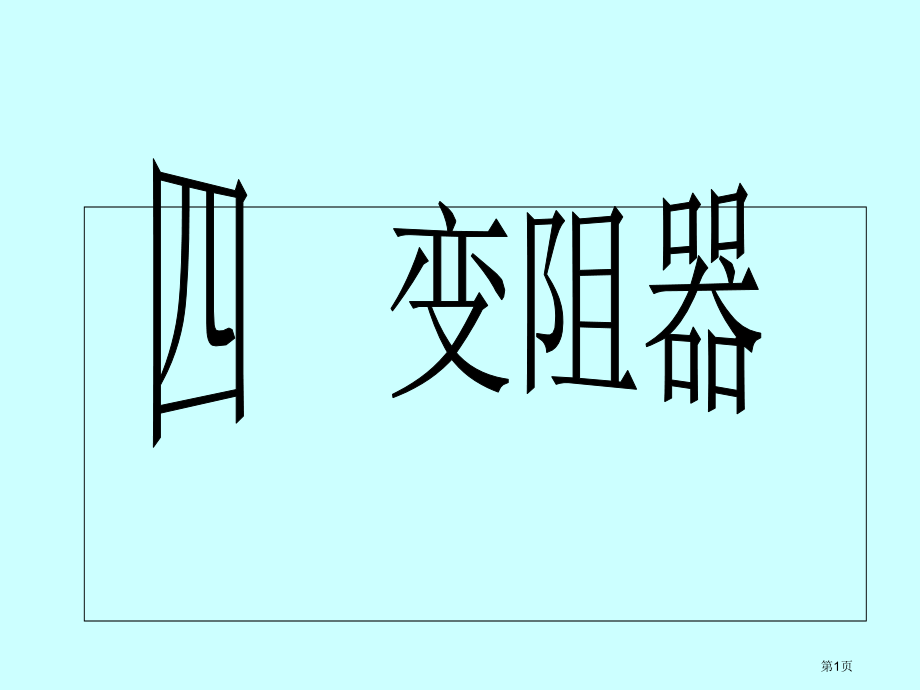

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,四 变阻器,第1页,可调亮度小台灯,台灯调光器可调整灯泡亮度，你知道灯泡亮度怎样控制吗？,想一想,第2页,剧场在演出时，我们看到，灯光从亮逐步变暗，又从暗逐步变亮现象。现在有一只灯泡，已接入电路，怎样使它亮度发生改变？,第3页,方法有改变导体、和。而最方便是改变。,电阻改变,电流改变,思索,：,用什么方法能够改变导体电阻？哪种方法最简单？,材料长度 横截面积 温度,导体长度,提出问题,：,用哪些方法能够改变电流大小？,第4页,试一试,用铅笔芯改变电路中电流,M,N,第5页,试验总结,当铅笔芯连入电路中长度变长时，电流表示数,，灯泡亮度,。,现象：,变小,改变连入电路中电阻线,，能够改变接入电路中,从而能够改变电路中,。,启示：,长度,电流,当铅笔芯连入电路中长度变短时，电流表示数,，灯泡亮度,。,变大,变亮,变暗,电阻,第6页,交流与评价,用铅笔芯来改变电阻，有什么缺点？,第7页,观察滑动变阻器,仔细观察桌面上滑动变阻器实物，研究一下它结构和各部分作用。,第8页,观察滑动变阻器,滑片P,接线柱D,接线柱B,接线柱C,接线柱A,金属杆,瓷筒,支架,电阻线圈,第9页,滑动变阻器表示,这两个图哪个是结构示意图，哪个是元件符号？,结构示意图,元件符号,原理,：,改变接入电路中电阻线长度，从而改变电路中电阻,第10页,结构示意图,:,电路符号：,A,B,C,D,P,P,第11页,二、,滑动变阻器原理：,分别将以下接线柱接入电路，连入电路后电流路径怎样？假如将滑片P向右滑动，滑动变阻器接入电路电阻将怎样改变？,A,B,C,D,P,A,B,C,D,P,A,B,C,D,P,A,B,C,D,P,A,B,C,D,P,A,B,C,D,P,滑动变阻器原理是,。,靠改变接入电路电阻线长度 来改变电阻 。,第12页,滑动变阻器使用方法：,1、使用C、D（上边两个）接线柱：,A,C,D,A,B,滑动变阻器电阻线没有接入电路，所以起不到改变电阻，从而改变电流作用。是一个错误使用方法。,第13页,2、使用A、B（下边两个）接线柱：,相当于接入电路中一个定值电阻,一样起不到改变电阻，从而改变电流作用。,A,C,D,A,B,第14页,、使用A、（一上一下）两个接线柱：,p,A,C,D,A,B,AP,段电阻线接入电路，当滑片P远离,A,端滑动时，,AP段电阻线变长，电阻变大，电流变小，灯变暗。,第15页,4、使用A、D（一上一下）两个接线柱：,A,C,D,A,B,p,AP,段电阻线接入电路，当滑片P远离,A,端滑动时，,AP段电阻线变长，电阻变大，电流变小，灯变暗。,第16页,5、使用B、C（一上一下）两个接线柱：,p,A,C,D,A,B,BP,段电阻线接入电路，当滑片P向,B,端滑动时，,BP段电阻线变短，电阻变小，电流变大，灯变亮。,第17页,6、使用B、D（一上一下）两个接线柱：,A,C,D,A,B,p,BP,段电阻线接入电路，当滑片P向,B,端滑动时，,BP段电阻线变短，电阻变小，电流变大，灯变亮。,第18页,探索规律,想一想：,连接电路，然后将MN两个接线柱分别与右边滑动变阻器四个接线柱中两个连接，分析有几个接法，接入电路电阻线是哪段。,M,N,C,A,B,D,P,第19页,第20页,滑动变阻器连接示意图,滑动变阻器连入电路电阻线,滑片向右移,滑片向左移,电流表示数,小灯泡亮度,电流表示数,小灯泡亮度,AD,AC,BD,BC,CD,AB,变大,变亮,变小,变暗,变小,变暗,变大,变亮,变大,变亮,变小,变暗,变大,变亮,变小,变暗,不变,不变,不变,不变,不变,不变,不变,不变,第21页,变大,变小,变暗,向右,变小,变大,变亮,向左,AC,变大,变小,变暗,向右,变小,变大,变亮,向左,AD,电阻,电流,电灯,移动,接法,变小,变大,变亮,向右,变大,变小,变暗,向左,BC,变小,变大,变亮,向右,变大,变小,变暗,向左,BD,电阻,电流,电灯,移动,接法,表1,表2,不变,不变,不变,向右,不变,不变,不变,向左,AB,不变,不变,不变,向右,不变,不变,不变,向左,CD,电阻,电流,电灯,移动,接法,探一探：,变阻器六种连接方式之间有什么规律可寻呢？,表3,规律:能改变连入电阻接法有4种（一上一下），AC、AD连接效果相同，BC、BD连接效果相同。,规律:不能改变连入电阻接法有2种，CD：连入电阻为0,AB：连入电阻为最大阻值（铭牌上标示）。,第22页,六种接法比较：,P,(1),A,B,C,D,P,(3),A,B,C,D,P,(4),A,B,C,D,P,(2),A,B,C,D,(5),A,B,C,D,(6),A,B,C,D,第23页,滑动变阻器作用及连接方法,1.作用：_,2.连接方法：_,改变电路中电流大小,一上一下,A,B,C,D,P,A,B,C,D,P,A,B,C,D,P,A,B,C,D,P,第24页,滑动变阻器正确连接方法,2、连接,“一上一下”,两个接线柱,1、,串联,接在电路中,讨论与交流,第25页,规格：,如：“50 1.5A”,、“10 2A”,最大阻值,允许经过最大电流,规格及使用注意事项：,注意事项：,在闭合开关之前，应将 滑片置于阻值最大端。,讨论与交流,第26页,典例分析：,C,第27页,课堂练习,1.滑动变阻器是经过改变接入电路中_来改变电阻器件。,2.如图示，当把滑动变阻器接入电路后，滑片P向右滑,动时，电路电阻变大，此时与电路相连接接线柱应,是（）,（A）C和D （B）B和D,（C）A和C （D）B和A,A,B,C,D,P,电阻线长度,C,第28页,AB,典例分析：,第29页,2如图所表示电路，要使灯泡亮度变小，则必须使变阻器接入电路部分电阻变，电流表示数变，滑动触头P应向移动。,大,小,右,第30页,检测,1、,滑动变阻器有4个接线柱，使用时只需接入其中2个，所以有几个接法，在这些接法中，不能改变电阻大小而且可能损坏仪器接法是：（）,A接A和D B接B和C,C接A和B D接C和D,图10,第31页,巩固练习,1、滑动变阻器作用是经过改变导线（）来逐,渐改变（），从而逐步改变电路中（）。,2、以下滑动变阻器四中接法中正确是（）,长度,电阻,电流,C B,A,B,C,D,A,B,C,D,A,B,C,D,A,B,C,D,A,B,C,D,第32页,3、当滑片P向右滑动时，以下接入电路滑动变阻器,电阻变小是(),C D,A,B,C,D,A,B,C,D,A,B,C,D,A,B,C,D,A,B,C,D,P,P,P,P,第33页,A,B,C,D,P,甲,A,B,C,D,P,乙,A,B,C,D,P,丙,A,B,C,D,P,丁,D,3.如图示滑动变阻器四种接法中，当变阻器滑片P向左移动时，都能使电路中电流变大是（）,（A）,甲和乙,（B）,丙和丁,（C）,甲和丙,（D）,甲和丁,第34页,2.如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接接线柱应是（）,（A）,C和D,（B）,B和D,（C）,A和C,（D）,B和A,A,B,C,D,P,课堂练习,1.滑动变阻器是靠改变接入电路中来改变电阻器件。,电阻长度,C,第35页,4.一个滑动变阻器铭牌上标有“20 1A”字样，它意思是指变阻器(),D,(A)电阻最小值是20,允许经过最大电流是1A,(B)电阻最小值是20,允许经过最小电流是1A,(C)电阻最大值是20,允许经过最小电流是1A,(D)电阻改变范围是020,允许经过最大电流是1A,第36页,2.如图所表示，当滑动变阻器向右移动时，小灯泡发光情况是变_,第37页,其它变阻器,电阻箱,电位器,知识拓展,第38页,电阻箱,读数方法：,指针所指数值乘以倍率后相加,第39页,今天学到了什么？,第40页,2.如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接接线柱应是（）,（A）,C和D,（B）,B和D,（C）,A和C,（D）,B和A,A,B,C,D,P,课堂练习,1.滑动变阻器是靠改变接入电路中来改变电阻器件。,电阻长度,C,第41页,A,B,C,D,P,甲,A,B,C,D,P,乙,A,B,C,D,P,丙,A,B,C,D,P,丁,D,3.如图示滑动变阻器四种接法中，当变阻器滑片P向左移动时，都能使电路中电流变大是（）,（A）,甲和乙,（B）,丙和丁,（C）,甲和丙,（D）,甲和丁,第42页,4.一个滑动变阻器铭牌上标有“20 1A”字样，它意思是指变阻器(),D,(A)电阻最小值是20,允许经过最大电流是1A,(B)电阻最小值是20,允许经过最小电流是1A,(C)电阻最大值是20,允许经过最小电流是1A,(D)电阻改变范围是020,允许经过最大电流是1A,第43页,5.下列图为观察滑动变阻器作用试验器材，将全部器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。画出电路图。,_,_,A,P,第44页,6、图所表示滑动变阻器结构示意图中，当它连入电路,后要求滑片P向左移动时电路中电流变大，则能够,把接线柱_和_连入电路，也能够把接线,柱_和_连入电路,A,C,BC,CD,第45页,7.右图示，电阻箱示数是_。,第46页,1、如图，若将导线接在滑动变阻器B和C两个接线柱上，当滑动触头P向右滑动时，变阻器阻值将怎样改变？若接在和两个接线柱上，阻值为最大且一直保持不变。,A,B,C,D,P,AB,第47页,2如图所表示电路，要使灯泡亮度变小，则必须使变阻器接入电路部分电阻变，电流表示数变，滑动触头P应向移动。,大,小,右,A,第48页,第49页,
