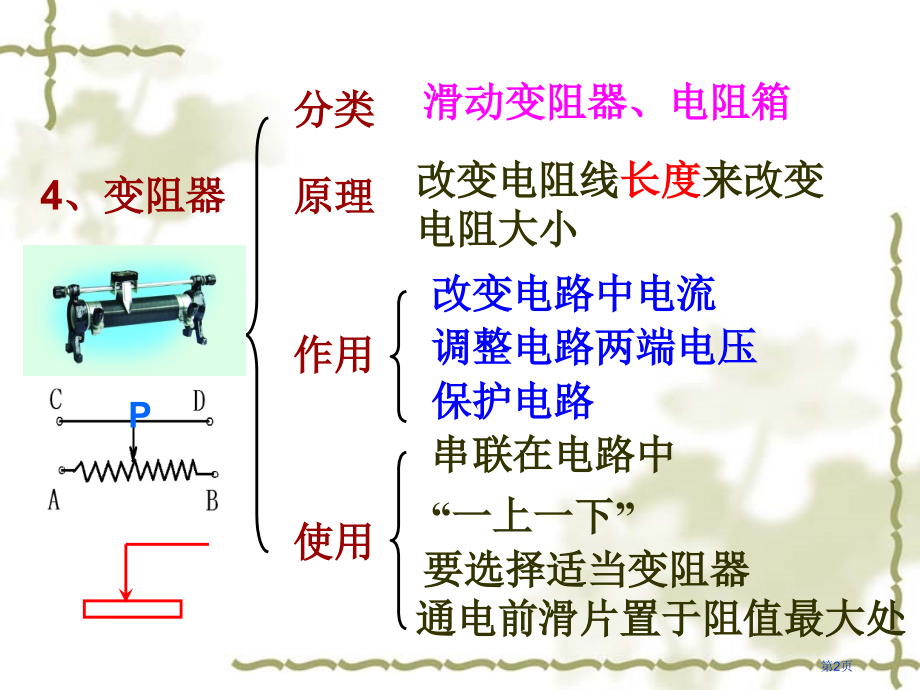

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1、什么是电阻？电阻与那些原因相关？,3、电阻电路符号怎样表示？,电阻是导体对电流妨碍作用大小。,导体材料、长度、横截面积和温度。,2、电阻单位及符号,欧姆,R,复习与整理,第1页,滑动变阻器、电阻箱,改变电阻线,长度,来改变电阻大小,4、变阻器,分类,原理,作用,使用,改变电路中电流,调整电路两端电压,保护电路,P,串联在电路中,“一上一下”,通电前滑片置于阻值最大处,要选择适当变阻器,第2页,5如图所表示，当滑片向右移动时，要使接入电路电阻减小，电路两头应接_；若连接AC接线柱时，开关闭合之前应该_，当滑片向左移动时，接入电路中电阻将_；若连接AB接线柱时，当滑片向右移动时，接入电路中电阻将_。,A,B,C,D,BC或BD,将滑片移到B端,变小,不变,第3页,14.2探究欧姆定律,第4页,思索：有什么方法让电路中灯泡变暗些呢？,1.能够降低一节干电池,2.能够在电路中增加一个电阻,相同灯泡但发亮程度不一样，说明流过它们电流不一样；那么电流与什么原因相关呢？,第5页,猜想与假设,1.与电压相关；,电压越大电流越大,2.与电阻相关；,电阻越大电流越小,三者终究有什么样关系呢？我们猜测是否正确呢？假如我们知道某段电路中电压及电阻能否求出流过电流？,R,U,I,flsh,第6页,设计实验,探究经过一个用电器,电流,和它,电阻,、,两端电压,关系,采取,控制变量法,。,详细方法：,a、保持,不变，改变，研究,电流与电压,之间关系。,B、保持,不变，改变，研究,电流与电阻,之间关系。,电阻,电压,电压,电阻,第7页,V,A,R,R,设计电路图,第8页,试验一,电阻为,5,时，电流与电压关系,试验次序,电阻,R,=,电压,/V,电流,/A,(1),(2),(3),5,2,1.5,1,在,电阻一定,情况下，导体中电流跟这段导体两端电压成,正比,关系。,结论,0.2,0.3,0.4,第9页,试验二,电压为2V时，电流与电阻关系,试验次序,电压,U,=V,电阻,/,电流,/安,(1),(2),(3),结论,2,15,10,5,表格中数据由试验时实际填写。,在,电压一定,情况下，导体中电流跟导体电阻成,反比,关系。,0.4,0.2,0.13,第10页,欧姆定律,1.内容：一段导体中电流，跟这段导体两端电压成正比，跟这段导体电阻成反比。这个规律叫欧姆定律。,2.公式：,I,R,U,R,（,）,单位：,I,（A）,U,（V）,R,U,I,说明：这里导体中电流和导体两端电压是针对,同一导体而言,，不能说一个导体中电流跟另一个导体两端电压成正比也不能说一个导体电流与另一个导体电阻成反比。,第11页,对这一关系了解要注意,在,电阻一定,情况下，导体中电流跟这段导体两端电压成,正比,关系。,在,电压一定,情况下，导体中电流跟这段导体电阻成,反比,关系。,2.一样不能说电压一定时导体电阻与经过它电流成反比。因为，,电阻是导体本身一个性质，它大小由导体本身来决定，与导体中经过电流无关,。,1.不能反过来说，电阻一定时，电压跟电流成正比,。这里存在一个因果关系，电压是因，电流是果，因为导体两端有了电压，导体中才有电流，不是因为导体中先有了电流才加了电压，因果关系不能颠倒。,第12页,3.变换公式：,U=IR,R,=,I,U,U,=,IR,：,表示导体两端电压等于经过它电流与其电阻乘积。,R,=,I,U,：表示导体电阻值在,数值上,等于加在导体两 端电压与其经过电流比值。,第13页,课堂练习,1.有些人依据公式R=U/I、I=U/R在形式上相同，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为何？,2.当加在某导体两端电压为4V时，经过它电流为0.25A，则这导体电阻为_；当加在它两端电压增大1倍时，该导体电阻为_,导体中经过电流为_A。,答：不对。因为电阻是导体本身一个性质，它只跟导体材料、长度、横截面积和温度相关，跟电流、电压大小无关。,16,0.5,16,第14页,例题,车床照明灯电压是36V，它正常工作时灯丝电阻是32。试问经过灯丝电流是多大？,R=32,U=36V,I=?,(1)画出电路图,(2)列出已知条件,(3)求解：,解：依据,I,=,U,R,=,36V,32,=1.125A,答：照明灯正常工作时，经过灯丝电流约为1.125,第15页,内容延伸,1、欧姆定律内容及表示式？,一段导体中电流跟这段导体两端电压成正比，跟这段导体电阻成反比这个结论叫欧姆定律,公式：I=U/R,2、欧姆定律适用条件,必须是同一电路、同一导体、同一时刻I、U、R。,第16页,1、这个试验做三次目标是什么？,2、实际试验所测得电流值偏小，原因可能是什么？,请你思考：,5,U,（V）,1V,2V,3V,I,（,A,）,0.13,0.26,0.38,第17页,练习：,已知：,I=0.3A，R=10,求：U。,解：依I=U/R,得出U=IR代入数据，可得,U=0.3A 10=3V。,答：灯泡正常工作时，灯泡两端电压为3V。,第18页,串联电流和并联电路中电流、电压、电阻特点,II,1,I,2,I,3,I,n,II,1,I,2,I,3,I,n,串联电路,并联电流,UU,1,U,2,U,3,+U,n,电阻特点：？,RR,1,R,2,R,3,+R n,依UU1U2 U3 +Un,IR=I,1,R,1,+I,2,R,2,+I,3,R,3,+I,n,R,n,R=R1+R2+R3+Rn,电流特点：,电压特点：,电流特点：,电压特点：,UU,1,U,2,U,3,U,n,电阻特点：？,依,II,1,I,2,I,3,I,n,U/R=U,1,/R,1,+U,2,/R,1,+U,3,/R,3,+U,n,/R,n,1/R=1/R,1,+1/R,2,+1/R,3,+1/R,n,1/R=1/R,1,+1/R,2,+1/R,3,+1/R,n,第19页,练习,A,1.在右图中R1、R2串联，电流表示数为0.3A，R110，若电源电压为12V，求电阻R2值。,R2,R1,2.如图，已知电源电压U8V，R,1,10，经过R2电流为0.2A，求,（1）电压表示数,（2）电流表示数,R1,A,V,R2,（,3）电阻R2阻值,第20页,3.试依据欧姆定律，完成以下表格。,次序,电压,U,/V,电流,I,/A,电阻,R,/,（1）,2,0.5,（2）,10,2,（3）,3,5,4,15,5,I,R,U,第21页,4.如图电路中，电路两端电压,U,=27 V，两电阻,R,1,=6，,R,2,=3，求每个电阻两端电压。,第22页,例1 对公式 了解中，以下说法正确是_,A电阻与电压成正比,B电阻与电流成反比,C对某一导体，U与I比值不变,D以上都有可能,R,2,R,1,A,S,例2 如图所表示电路中，电源电压为4V，R,1,=R,2,=2,，当开关S闭合时，电流表示数为_A，当开关断开时，电流表示数为_A。,C,2,1,第23页,例3 一只灯泡正常发光时两端电压是6V,电阻是12,现只有一个9V电源,欲使灯泡正常发光,应该怎样做?,R,L,例4 如图，电阻R,1,=15,，两只电流表示数分别是0,.,5A、0,.,2A，求：,（1）经过R,2,电流；,（2）电源电压U；,（3）R,2,阻值；,（4）电路总电阻R,R,2,R,1,A,1,A,S,应串联一只6电阻,分压就要串联一个电阻,I=0.3A,U=3V,R2=10,R=6,第24页,例5 如图所表示，试分析在开关S闭合瞬间，电路中各电表示数改变情况,R,2,R,1,S,V,A,R,2,R,1,S,V,A,A,1,A变大，V变大,A变大，V不变，A,1,不变,第25页,欧姆定律应用-,分析动态电路,1、如图所表示，闭合开关，当滑动变阻器滑片,P向右移时,，试分析电路中各电表示数改变情况,V,A,R,2,R,1,P,V,A,R,2,R,1,P,A变小，V变小,A变小，V变大,第26页,V,L,P,R,2、如图所表示，电源电压保持不变，当滑动变阻器滑片P向左移动 _,A电压表示数变大，灯泡L变暗,B电压表示数变大，灯泡L变亮,C电压表示数变小，灯泡L变暗,D电压表示数变小，灯泡L变亮,D,第27页,1、如图所表示路中，闭合开关S后，电压表示数为6V，电流表示数为3A，则右边方框内电阻连接情况可能为_,A10和5电阻串联,B10和5电阻并联,C6和3电阻串联,D6和3电阻并联,想一想！,D,第28页,2、如图所表示电路中，电源电压U=4.5V，且保持不变，电阻R15，变阻器R2最大阻值为20，电流表量程为00.6A，电压表量程为03V。为保护电表，变阻器接入电路阻值范围是_,A2.510 B020,C520 D010,A,第29页,再见,第30页,
