九年级物理上册2.2内燃机市公开课一等奖省优质课赛课一等奖课件.pptx

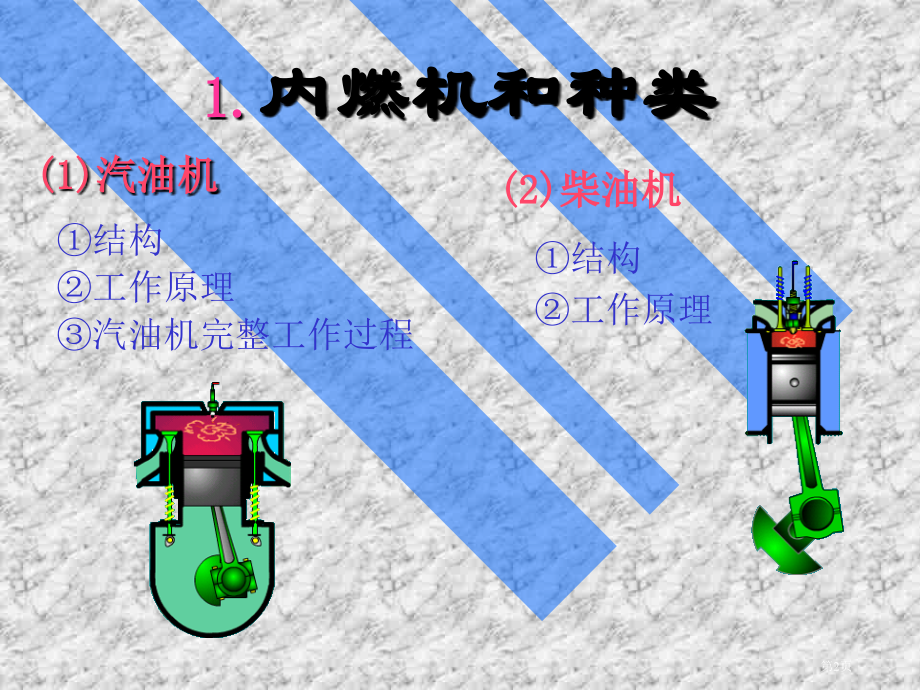

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2.内燃机,第1页,1.,内燃机和种类,(1)汽油机,(2)柴油机,结构,工作原理,汽油机完整工作过程,结构,工作原理,第2页,汽油机结构,火花塞,汽缸,进气活门,活塞,连杆,排气活门,曲轴,第3页,吸气,压缩,做功,排气,内燃机,冲程,和,工作循环,第4页,汽油机工作原理,吸气冲程,压缩冲程,做功冲程,排气冲程,第5页,吸气冲程,汽油和空气,进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成燃料混合物从进气门吸入汽缸。,第6页,压缩冲程,进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。,第7页,做功冲程,在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压燃气，推进活塞向下运动，并经过连杆带动曲轴转动。,第8页,排气冲程,燃烧后废气,进气门关闭，排气门打开，活塞向上运动，把废气排出汽缸。,第9页,柴油机结构,喷油嘴,进气门,活塞,连杆,排气门,汽缸,曲轴,第10页,柴油机工作原理,吸气冲程,压缩冲程,做功冲程,排气冲程,第11页,吸气冲程,空气,进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进汽缸。,第12页,压缩冲程,进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气压强更大，温度更高。在压缩冲程末，缸内空气温度已超出柴油着火点。,第13页,做功冲程,在压缩冲程末，从喷油嘴喷出雾状柴油碰到热空气马上猛烈燃烧，产生高温高压燃气，推进活塞向下运动，并经过连杆带动曲轴转动。,第14页,排气冲程,燃烧后废气,进气门关闭，排气门打开，活塞向上运动，把废气排出汽缸。,第15页,2.内燃机开启,内燃机不能自行开启。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴经过连杆带动活塞运动，以后内燃机才能自己工作。,第16页,3.内燃机应用,汽油机比较轻巧，惯用在汽车、飞机和小型农业机械上面。,(1)汽油机应用,(2)柴油机应用,柴油比较廉价，但柴油机比较粗笨，主要用在载重汽车、拖拉机、坦克上面。,第17页,想想议议,汽油机和柴油机工作过程有什么相同点，有什么不一样点？,第18页,1基本结构和主要部件作用相同。,2 每个工件循环都经历四个冲程：吸气冲 程、压缩冲程、做功冲程、排气冲程。,3 四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。,4 一个工作循环中，活塞往复两次，飞轮转动两周，做功一次。,相同点,第19页,不一样点,1结构不一样：汽油机汽缸顶有火花塞，而柴油机汽缸顶部有喷油嘴。,2 燃料不一样：汽油机燃料是汽油，而柴油机燃料是柴油。,3 吸气不一样：汽油机吸进汽油和空气混合气体，柴油机只吸进空气。,4 点火不一样：汽油机属点燃式点火，柴油机属压燃式点火。,第20页,1.四冲程汽油机工作过程由()、()、()、,()四个冲程组成.,2.四冲程汽油机,由机械能转化为内能是()冲程,做功冲程是()能转化为()能.,3.汽油机吸入汽缸是(),点火方式是().柴油机吸入汽缸是(),点火方式是().,4.某四冲程汽油机飞轮转速是3600R/min,则它每秒钟对外做功()次.,5.四冲程汽油机三个辅助冲程靠飞轮()来完成.,思索:,第21页,再见,第22页,
