无机胶凝材料项目化教程-水泥5.ppt

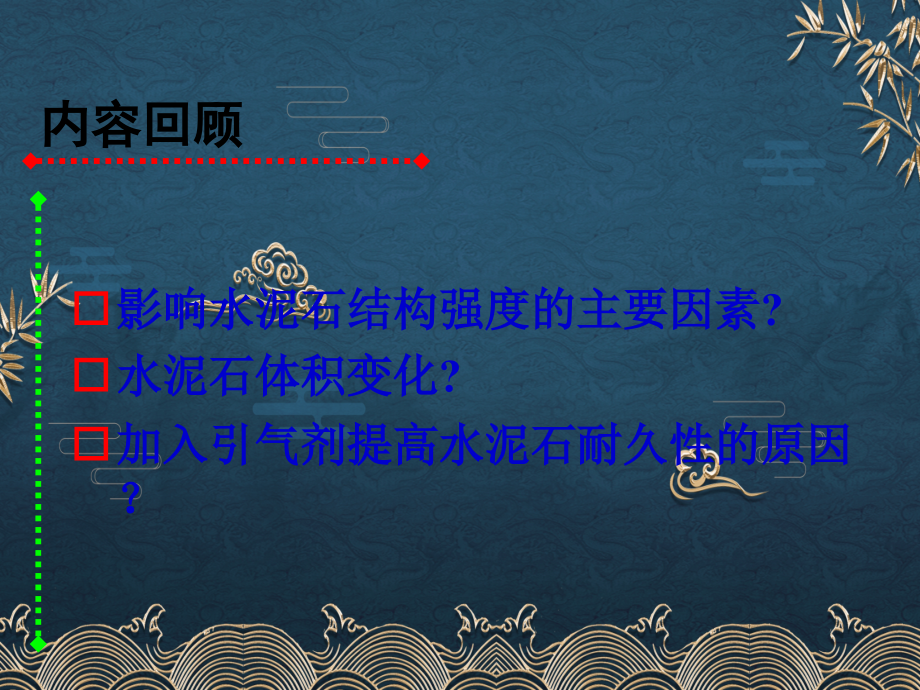

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,无机胶凝材料项目化教程,主讲：李子成,内容回顾,影响水泥石结构强度的主要因素,?,水泥石体积变化,?,加入引气剂提高水泥石耐久性的原因？,7,水泥石的工程性质,四、水泥石腐蚀的方式,1,、软水侵蚀（溶出性侵蚀）,2,、酸的腐蚀（溶解性化学腐蚀）,酸的腐蚀,碳酸水的腐蚀,3,、强碱腐蚀,4,、镁盐腐蚀,5,、硫酸盐腐蚀,(,膨胀性腐蚀,),淡水侵蚀,离子交,换侵蚀,膨胀侵蚀,1,软水侵蚀（溶出性侵蚀）,1,）何谓软水侵蚀？,当水泥石处在软水环境中，软水能使水泥石中的水化产物氢氧化钙溶解，进而促使其它水化产物分解，称之为,软水侵蚀,或,溶出性侵蚀,。,2),侵蚀机理：,水泥石中的水化产物必须在,一定碱性浓度,的液相中才能稳定存在，否则易被分解,。,当水泥石长期与软水接触时，,Ca(OH),2,最先被溶出：,在静水,及无压水的情况下，由于周围的水易为溶出的,Ca(OH),2,所饱和，溶解作用很快中止。,Ca(OH),2,溶出仅限于表层，影响不大。,当水泥石在流动水及压力水作用下，,Ca(OH),2,不断溶解、流失，而且由于石灰浓度的继续降低，还会引起其它水化物的分解溶蚀，使水泥石的结构遭受进一步的破坏，这种现象称为,“溶 析”,。,溶出性侵蚀的强弱程度，与水质的暂时硬度有关。,当水质较硬，侵蚀作用较弱。,2,酸类腐蚀,（,1,）碳 酸 腐 蚀,当水中,CO,2,浓度较高时，,CO,2,与水泥石中的,Ca(OH),2,发生反应，,生成易溶的重碳酸钙而溶失。,Ca(OH),2,浓度降低，还会导致水泥石中的其它水化物分解，腐蚀加剧。,（,2,）一般酸的腐蚀,各种酸对水泥石都有不同程度的腐蚀。,酸与水泥石中的,Ca(OH),2,作用后的生成物，或者易溶于水，或者体积膨胀，导致水泥石破坏。且由于,Ca(OH),2,被大量消耗，引起水泥石碱度降低，促使其它水化物大量分解，从而引起水泥石强度的急剧下降。,3,强碱腐蚀,碱类溶液如浓度不大时一般是无害的。,但铝酸盐含量较高的,硅酸盐水泥,遇到强碱（如,NaOH,）作用后也会破坏：,氢氧化钠与水泥熟料中未水化的铝酸盐作用，生成,易溶的,铝酸钠,：,3C,3,A+6NaOH,3,Na,2,OAl,2,O,3,+3Ca(OH),2,当水泥石被,NaOH,浸透后又在空气中干燥，与空气中的,CO,2,作用而生成,碳酸钠,：,NaOH+CO,2,Na,2,CO,3,+H,2,O,碳酸钠,在水泥石毛细孔中结晶沉积,使水泥石胀裂。,4.,镁盐的腐蚀,镁盐与水泥石中的,Ca(OH),2,起,复分解反应,，如：,MgSO,4,+Ca(OH),2,+2H,2,O,CaSO,4,2H,2,O+Mg(OH),2,MgCl,2,+Ca(OH),2,CaCl,2,+Mg(OH),2,因此，,MgSO,4,对水泥石起镁盐及硫酸盐的双重腐蚀作用。,Mg(OH),2,松软无胶凝能力,CaCl,2,易溶于水,二水石膏则引起水泥石的硫酸盐破坏,生成物,5.,硫酸盐的腐蚀,硫酸盐对水泥石产生膨胀性化学腐蚀。,硫酸盐与水泥石中的,Ca(OH),2,起置换反应，生成,硫酸钙，硫酸钙,与水泥石中的固态水化铝酸钙作用生成三硫型水化硫铝酸钙，体积增大，对水泥石起极大的破坏作用。,三硫型水化硫铝酸钙呈,针状晶体，通常称为“水泥杆菌”。,在水中硫酸盐浓度较高时，,CaSO,4,将在孔隙中直接结晶成二水石膏，体积膨胀，从而导致水泥石破坏。,水泥石腐蚀的基本原因,内因,：水泥石中易腐蚀的,氢氧化钙和水化铝酸钙,施工质量差,，水泥石本身不够密实，侵蚀性介质易于进入,外因,：,腐蚀性介质,存在、温度、湿度、介质浓度等,防止水泥石腐蚀的措施,1,、改变熟料矿物组成,2,、加入外加剂,3,、提高混凝土的密实度。,4,、在水泥石结构的表面设置保护层。,5,、根据工程的环境特点，合理选择水泥品种。,五、通用水泥的性能及应用,硅酸盐水泥,水化硬化是硅酸盐水泥熟料及少量石膏与水发生水化反应。,普通硅酸盐水泥,混合材掺量较少，与硅酸盐水泥性能相近。,矿渣水泥等通用水泥,混合材料掺量较大。,硅酸盐水泥熟料先水化，生成水化产物水化硅酸钙凝胶、氢氧化钙，氢氧化钙再与混合材料中的活性,SiO,2,及,Al,2,O,3,发生水化反应，称之“二次水化反应”。,一般来说，掺入较多的混合材料会使水化速度减慢，故对早期强度有所影响；另一方面，又降低了水泥石中氢氧化钙的含量，对水泥性能有较大影响。,1,、硅酸盐水泥的特性及应用,凝结硬化快，早期及后期强度均高，适用于有早强要求的工程。,抗冻性好，适合水工混凝土和抗冻性要求高的工程。,耐腐蚀性差，因水化后氢氧化钙和水化铝酸钙的含量较多。不适于用有海水、矿物水及硫酸盐侵蚀介质存在的环境。,水化热高，不宜用于大体积混凝土工程。但有利于低温季节蓄热法施工。,抗碳化性好。因水化后氢氧化钙含量较多，故水泥石的碱度不易降低，对钢筋的保护作用强（电化学知识）。适用于空气中二氧化碳浓度高的环境。,耐热性差。不适用于承受高温作用的混凝土工程。,耐磨性好，适用于高速公路、道路和地面工程。,2.,普通硅酸盐水泥的性能特点及应用,1).,特性,（与硅酸盐水泥相比）：,水化热略低,早期强度略低,耐腐蚀性稍好,抗冻性略差,耐磨性略差,抗碳化性略差,2).,用途：,与硅酸盐水泥相同，广泛应用于各种砼或钢筋砼工程。,发生二次水化反应。,水泥熟料矿物水化后的产物在激发剂的作用下又与混合材料中的活性氧化物进行反应，生成新的水化产物，称,二次水化反应,。,早期强度低，后期强度增长较快。,早期（,3d,、,7d,）强度低，后期（,28d,以后）强度增长较快，甚至超过同强度等级普通硅酸盐水泥。不适于早强砼工程。,水化热较低。适用于大体积砼工程,。,熟料少，水化慢，水化热低。,耐热性较好。可用于耐热砼工程。,当受到高温（不大于,200,）作用，强度不显著降低。耐热性较好。可用于高温车间和有耐热耐火要求的砼结构。,耐腐蚀性较强,(,抵抗软水、海水和硫酸盐腐蚀的能力较强,),。宜用于水工和海港工程。,3.,矿渣硅酸盐水泥的性能特点及应用,保水性较差，泌水性较大，干缩性较大。,矿渣水泥的标准稠度用水量较大，但保持水分的能力较差，泌水性较大，故矿渣水泥的干缩性较大。如养护不当，就容易产生裂纹。,抗渗性、抗冻性、耐磨性和抵抗干湿交替循环的性能均较差。,不宜用于承受冻融交替部位及受高速水流或挟砂水流冲刷部位。且使用时要注意加强早期养护。,湿、热敏感性强,，适于蒸汽养护、蒸压养护的预制构件。,在常温下二次水化反应较慢，若采用蒸汽养护或蒸压养护等湿热处理方法，则能显著加快硬化速度。,抗碳化能力差。,矿渣水泥水化、硬化以后碱度较低。,4.,火山灰质硅酸盐水泥的性能特点及应用,特性及应用,：（与矿渣水泥相近，主要差别）,抗渗性好。,适用于抗渗要求较高的工程。,火山灰水泥的干燥收缩性比矿渣水泥还大，在干热环境中容易产生裂缝。,不宜用于干热环境的工程。,应加强养护，并适当延长养护时间。,抗冻性、耐磨性比矿渣水泥还差。,不宜用于有抗冻、耐磨要求的工程。,5.,粉煤灰硅酸盐水泥的性能特点及应用,特性及应用：,与矿渣水泥、火山灰水泥比较，性质相似，主要区别：,干缩性较小，抗裂性好。,适于抗裂要求较高的构件。,砼拌和物的和易性好。,特别适用于大体积砼结构、高流动性泵送砼。,早期强度更低,(,比矿渣水泥、火山灰水泥还要低,),。适于承受荷载较迟的砼工程。,6.,复合硅酸盐水泥的性能特点及应用,特性及应用,：,特性：,复合硅酸盐水泥的特性取决于所掺两种混合材料的种类、掺量及相对比例，与矿渣水泥、火山灰水泥、粉煤灰水泥有不同程度的相似或略有改善。,用途：,与矿渣水泥、火山灰水泥、粉煤灰水泥相似。,六、水泥的选用,1,、水泥品种的选用,水泥品种,应根据砼工程特点、所处的环境条件和施工条件等进行选择。,水泥性能必须符合国家标准规定。,2,、水泥强度等级的选择,水泥强度等级应与砼的设计强度等级相适应。,原则上：,配制高强度等级的砼，应选用高强度等级的水泥；,配制低强度等级的砼，应选用低强度等级的水泥。,水泥品种,硅酸盐水泥,普通硅酸盐水泥,矿渣硅酸盐水泥,火山灰质硅酸盐水泥,粉煤灰硅酸盐水泥,复合硅酸盐水泥,成 分,05%,混合材料,520%,混合材料,2070%,混合材,2040%,混合材料,2040%,混合材料,2050%,混合材料,特,性,水化热,高,较高,低,低,低,低,凝结硬化,快,较快,较慢，低温尤慢,慢,慢,慢,强度发展,早期高,早期较高,早期低后期增长快,早期低，后期增长快,早期最低,后期增快,早期低,后期增长快,抗腐蚀、耐水性,最差,较差,较好,较 好,较 好,较好,保水性,较好,较好,最 差,较 好,一 般,抗渗性,一般,较好,最 差,好,差,抗冻性,好,好,差,差,差,差,干缩性,较小,较小,较大,较大,小，抗裂好,耐热性,仅次于矿渣水泥,较差,好,差,差,耐磨性,好,较好,较差,最 差,最 差,差,抗碳化性,好,较好,差,差,差,差,湿热处理,不适于蒸汽养护,不适于蒸汽养护,适于蒸养,80,适于蒸养,80,适于蒸养,80,适于蒸养,80,水泥品种,硅酸盐水泥,普通硅酸盐水泥,矿渣硅酸盐水泥,火山灰质硅酸盐水泥,粉煤灰硅酸盐水泥,复合硅酸盐水泥,适用范围,1.,高强砼、预应力砼；,2.,要求快硬早强砼；,3.,冬季施工及严寒地区遭受反复冻融循环的工程,4.,耐磨要求高的工程。,与硅酸盐水泥基本相同,1.,一般地面工程；,2.,特别适于地下、水中砼工程；,3.,大体积砼工程；,4.,蒸汽养护砼工程；,5.,抗硫酸盐侵蚀工程；,6.,受荷较迟砼工程。,耐热砼工程,抗渗要求高工程,抗裂要求高工程,不适用范围,1.,大体积砼工程；,2.,经常与流动的淡水接触及有压水作用工程；,3.,受海水、矿物水作用工程；,同与硅酸盐水泥基本相同,1.,早强砼工程；,2.,严寒地区水位升降范围内的工程；,3.,耐磨要求高的砼工程。,4.,干燥环境砼工程。,3,、水泥的运输和储存,水泥在运输和储存过程中不得混入杂物，应按,不同品种、强度等级、出厂日期,分别运输、分别存放，并加以明确标示。,散装水泥分库存放，袋装水泥堆放高度一般不超过,10,袋，并,先存先用,。,【,不同品种、不同生产厂家的水泥使用时不得混用，且检测时仪器必须每次洗净,】,。,防潮。,对于结块水泥的处理方法：,仅有轻微结块，可压碎后按实测强度等级使用；,对于部分结成硬块，可筛除或压碎硬块后，用于次要部位；,对于大部分结块的，不能使用。,水泥储存时间不宜过长，一般不超过,3,个月。铝酸盐水泥储存期一般不超过,2,个月。,七、水泥粉磨掺合料,1,、混材的定义,混合材料：为改善水泥性能、提高水泥产量，在生产时掺入的天然或人工矿物质材料。,2,、混材的分类,活性混合材料,具有,潜在水硬性,或,火山灰特性,，或者兼具有潜在水硬性和火山灰特性的混合材料（指能与氢氧化钙或水泥发生反应的具有水硬性水化产物的混材）。,如：粒化高炉矿渣；粉煤灰；火山灰质混合材料,火山灰特性：磨细的矿物质材料和水拌和成浆后，单独不具有水硬性，但在常温下与外加的石灰一起和水拌和后的浆体，能形成具有水硬性化合物的性能。,如：火山灰、粉煤灰、硅藻土,潜在水硬性：该类矿物质材料只需在少量外加剂的激发条件下，即可利用自身溶出的化学成分，生成水硬性的化合物。,如：粒化高炉矿渣（类似熟料矿物）,非活性混合材料,不具有潜在水硬性或活性指标不能达到规定要求的混合材料（在常温下不能与氢氧化钙或水泥发生水化反应的混材）。,如：磨细石灰石、石英砂、粘土、慢冷矿渣及各种废渣等。,3.,窑 灰,窑灰,是从水泥回转窑窑尾废气中收集的粉尘，应符合标准规定。,窑灰,的,性能：,介于,活性混合材料,与,非活性混合材料,之间。,窑灰的主要组成：,碳酸钙、脱水粘土、玻璃态物质、氧化钙，另外还有少量的熟料矿物、碱金属硫酸盐、石膏等。,4.,石膏,主要采用天然石膏，也可采用工业副产石膏。,5,、助 磨 剂,水泥熟料粉磨时，加入助磨剂，可以提高,磨机,台时产量，降低粉磨电耗，减少熟料用量，增加混合料掺量，节约水泥生产成本。,国标规定：,水泥熟料粉磨时允许加入助磨剂，,但加入量应不超过水泥质量的,0.5%,。,且助磨剂质量符合,JC/T667-2004,水泥助磨剂,标准规定。,助磨剂作用机理：,降低颗粒表面能，减小颗粒硬度及颗粒之间的黏附性，提高易磨性。,结束,
