汽车构造(第二版)471全套课件.ppt

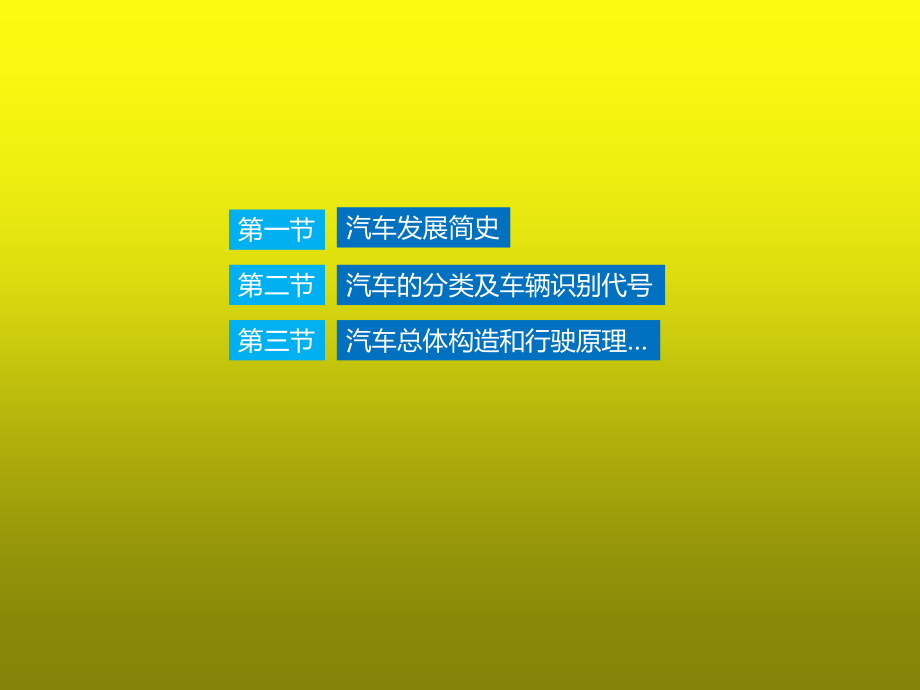

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单元一 绪论,汽 车 构 造,汽车发展简史,汽车的分类及车辆识别代号,汽车总体构造和行驶原理,第一节,第二节,第三节,2025/4/30 周三,1.,了解汽车工业的发展简史；,2.,掌握汽车定义及汽车的分类方法；,3.,了解车辆识别代号的意义；,4.,掌握汽车总体构造及汽车的总体布置形式；,5.,掌握汽车行驶的基本原理,。,知识目标,第一节,汽车发展简史,人们一般都把,1886,年作为汽车元年，,本茨和戴姆勒,则被公认为以内燃机为动力的现代汽车发明者，并被尊称为汽车工业的鼻祖和,“,世界汽车之父,”,。,1,目前大气污染的特点及发展,2025/4/30 周三,2,世界汽车工业的发展,汽车工业发展初期。,汽车工业快速发展于美国。,以欧洲为重心的汽车工业发展时期。,日本汽车工业发展。,韩国汽车工业的发展。,2025/4/30 周三,3,我国汽车工业的发展,自中华人民共和国成立后，汽车工业迅速建立并发展。经过半个世纪的努力，我国汽车工业从无到有，形成了一个产品种类比较齐全、基本满足国内需求的工业体系。,2025/4/30 周三,我国汽车工业的发展历程大致划分为以下,4,个阶段。,初创阶段（,1953,1965,年）,2025/4/30 周三,成长阶段（,1966,1978,年）。,截至,1978,年，全国汽车产量达到,15,万辆。由于受国家综合经济实力及实行计划经济管理体制等诸多因素的影响，车型工业没有得到应有的发展。,2025/4/30 周三,改革开放阶段（,1979,1993,年）,国实行改革开放政策后，开始由计划经济向社会主义市场经济过渡，在中央和地方共同努力下，形成了载货汽车比较完整的产品系列和生产布局，产量和品种大体满足国内市场需求。,2025/4/30 周三,快速、全面发展阶段（,1994,2008,年）,2001,年我国汽车产量达到,246.7,万辆，,2005,年达到,500,万辆，,2007,年达到,889.24,万辆（世界排名第三），,2008,年达到,934.5,万辆（世界排名第二）。,2025/4/30 周三,步入汽车大国行列阶段（,2009,年至今）。,2009,年我国汽车产销分别完成,1379.10,万辆和,1364.48,万辆，以,300,多万辆的优势，首次超越美国（美国新车销量为,1043,万辆），成为世界汽车产销第一大国，我国已成为全球主要的汽车消费市场。,2025/4/30 周三,汽车的分类及车辆识别代号,第二节,1,汽车分类,汽车是指由动力驱动，具有,4,个或,4,个以上车轮的非轨道承载的车辆，主要用于载运人员或货物、牵引载运人员或货物的车辆以及特殊用途的车辆。,2025/4/30 周三,乘用车和商用车的详细分类，如图所示。,车辆识别代号（,VIN,）,2,车辆识别代号（,VIN,），也称,17,位编码，是国际上通行的标识机动车辆的代码，是车辆制造厂为该车辆指定的一组字码，一车一码，具有在世界范围内对一辆车的唯一识别性。,1 VIN,所在位置,2 VIN,的组成,道路车辆车辆识别代号（,VIN,）,（,GB 16735,2004,）规定，车辆识别代号（,VIN,）由世界制造厂识别代号（,WMI,）、车辆说明部分（,VDS,）、车辆指示部分（,VIS,）三部分组成，共,17,位字码，如图所示。,2025/4/30 周三,3,汽车,VIN,举例说明,上海大众汽车有限公司生产的车型,VIN,说明，见表。,2025/4/30 周三,汽车总体构造和行驶原理,第三节,汽车的总体构造,1,汽车通常由发动机、底盘、车身、电气设备,4,部分组成。汽车总体构造，如,图所,示。,2025/4/30 周三,发动机。发动机是汽车的动力源，其功用是使供入其中的燃料燃烧而发出动力。,底盘。底盘的功用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动并保证正常行驶。,电气设备。电气设备包括电源组（蓄电池、发电机和调节器）、发动机起动系统和点火系统（汽油机）、声光系统、仪表装置、刮水与洗涤系统以及空调系统等。,车身。车身是驾驶人工作的场所，也是装载乘客和货物的场所。,2025/4/30 周三,汽车的总体布置形式,2,发动机前置后轮驱动（,FR,）,发动机前置前轮驱动（,FF,）,发动机后置后轮驱动（,RR,）,发动机中置后轮驱动（,MR,）,2025/4/30 周三,汽车行驶原理,3,1,汽车行驶阻力,要想使汽车行驶，必须对汽车施加一个驱动力以克服各种阻力。汽车行驶阻力包括滚动阻力、空气阻力、上坡阻力和加速阻力。,2,汽车的驱动力,3,驱动力与行驶阻力的关系,当驱动力逐渐增大到足以克服汽车所受到的阻力时，汽车便开始起步行驶。汽车起步后，其行驶情况取决于驱动力和行驶阻力之间的关系。,单元二 发动机,的工作原理与总体构造,汽 车 构 造,发动机基本工作原理,发动机总体构造和主要性能指标,第一节,第二节,2025/4/30 周三,1,.,掌握发动机的定义和发动机的基本术语含义；,2,.,掌握四冲程汽油机和四冲程柴油机的工作原理；,3,.,掌握工作循环的特点；,4,.,掌握多缸四冲程发动机的工作原理；,5,.,掌握发动机总成的构造特点。,知识目标,第一节,发动机基本工作原理,发动机是将某一种形式的能量转换为机械能的机器。,汽车发动机一般是将液体燃料或气体燃料和空气混合后直接输入机器内部燃烧产生热能，热能再转变为机械能，因此又叫内燃机。,1,发动机概念,2025/4/30 周三,2,单缸发动机结构及常用术语,单缸四冲程汽油机的基本结构，如,图所,示。汽缸体内的圆柱形腔体称为汽缸，内装有活塞，活塞通过活塞销、连杆与曲轴相连接。活塞在汽缸内做往复直线运动，通过连杆推动曲轴做旋转运动。,2025/4/30 周三,2025/4/30 周三,发动机基本术语，如,图所,示。,2025/4/30 周三,上止点。上止点是指活塞离曲轴回转中心最远处，即活塞的最高位置。,下止点。下止点是指活塞离曲轴回转中心最近处，即活塞的最低位置。,活塞行程（,S,）。上止点与下止点之间的距离称为活塞行程,。,2025/4/30 周三,曲柄半径（,R,）。曲轴与连杆下端的连接中心至曲轴中心的距离（即曲轴的回转半径）称为曲柄半径。活塞行程为曲柄半径的两倍，即,S=2R,。,汽缸,工作容积。,活塞从一个止点运动到另一个止点所扫过的容积称为汽缸工作容积或汽缸,排量。,2025/4/30 周三,燃烧室,容积。,活塞在上止点时，活塞顶与汽缸盖之间的容积称为燃烧室容积。,汽缸,总容积。,活塞在下止点时，活塞顶上方的容积称为汽缸总容积。显然，汽缸总容积是汽缸工作容积与燃烧室容积之,和,。,2025/4/30 周三,发动机排量（,VL,，,L,）。多缸发动机各汽缸工作容积的总和称为发动机排量,。,压缩比（,）。汽缸总容积与燃烧室容积之比称为,压缩比。,工作循环。在汽缸内进行的每一次将燃料燃烧的热能转变成机械能的一系列连续过程（进气、压缩、做功、排气）称为发动机的一个工作循环。,2025/4/30 周三,3,发动机的基本工作原理,1,四冲程汽油机的工作原理,四冲程汽油机每一个工作循环包括,4,个活塞行程，即进气行程、压缩行程、做功行程和排气行程，如,图所,示。,2025/4/30 周三,2025/4/30 周三,2,四冲程柴油机的工作原理,四冲程柴油机工作原理，如,图所,示。与四冲程汽油机一样，四冲程柴油机每个工作循环也是由进气、压缩、做功和排气,4,个活塞行程组成,。,2025/4/30 周三,2025/4/30 周三,3,工作循环的特点,由上述单缸四冲程汽油机和单缸四冲程柴油机的工作原理可知，四冲程发动机工作循环具有以下特点,。,2025/4/30 周三,每完成一个工作循环曲轴旋转,2,圈（,720,），每一行程曲轴旋转半圈（,180,）。进气行程中进气门开启，排气门关闭；排气行程中排气门开启，进气门关闭；其余两个行程进气门和排气门均关闭,。,2025/4/30 周三,在,4,个活塞行程中，只有做功行程产生动力，其余,3,个活塞行程则是为做功行程做准备的辅助行程，都要消耗动力。虽然做功行程是主要的，但其他,3,个行程也是必不可少的,。,2025/4/30 周三,发动机起动时（第一个工作循环），必须借助外力带动曲轴旋转以完成进气、压缩行程，在混合气着火做功行程开始后，依靠曲轴和飞轮储存的能量，使发动机转入正常运转状态。,2025/4/30 周三,4,多缸四冲程发动机的工作原理,单缸四冲程发动机每个工作循环所经历的,4,个活塞行程中，只有做功行程为有效行程，其他,3,个行程为消耗机械功的辅助行程。这样，发动机曲轴在做功行程中转速快，在其他行程中转速慢。,发动机总体构造和主要性能指标,第二节,1,发动机的总体构造,汽油,发动机通常由两大机构、五大系统组成，而柴油机由两大机构、四大系统组成。两大机构是指曲柄连杆机构和配气机构，五大系统是指燃料供给系统、冷却系统、润滑系统、点火系统（柴油机无此系统）和起动系统。,2025/4/30 周三,2025/4/30 周三,2025/4/30 周三,曲柄连杆机构。曲柄连杆机构是发动机借以产生动力，并将活塞的往复直线运动转变为曲轴的旋转运动而输出动力的机构。,曲柄连杆机构主要由汽缸体、汽缸盖、活塞、连杆、曲轴和飞轮等组成。,2025/4/30 周三,配气机构。配气机构的功用是根据发动机的工作需要，适时地打开进气门或排气门，使可燃混合气及时地充入汽缸，或使废气及时地从汽缸内排出；而在发动机不需要进气或排气时，则利用气门将进气通道或排气通道关闭，以保持汽缸密封。,2025/4/30 周三,燃料供给系统。汽油机燃料供给系统的功用是向汽缸内供给已配好的可燃混合气（缸内喷射式发动机为空气），并控制进入汽缸内的可燃混合气的数量，以调节发动机的输出功率，最后将燃烧后的废气排出汽缸,。,2025/4/30 周三,点火系统。汽油机点火系统的功用是按一定时刻向汽缸内提供电火花，及时点燃汽缸中被压缩的可燃混合气。,点火系统通常由电源（蓄电池和发电机）、点火开关、点火线圈、火花塞等组成。,2025/4/30 周三,冷却系统。冷却系统的功用是利用冷却介质冷却高温零件，并通过散热器将热量散发到大气中去，以保证发动机正常工作。,水冷式冷却系统通常由水泵、散热器、风扇、节温器、水套等组成。,2025/4/30 周三,润滑系统。润滑系统的功用是将清洁的润滑油分送至各个摩擦表面，以减小摩擦和磨损，并清洗、冷却摩擦表面，从而延长发动机的使用寿命。,润滑系统一般由机油泵、机油滤清器、集滤器、限压阀、润滑油道、油底壳等组成。,2025/4/30 周三,起动系统。起动系统的功用是带动飞轮旋转以获得必要的动能和起动转速，使静止的发动机起动并进入自行运转状态。,起动系统包括起动机及其附属装置。,发动机的主要性能指标与特性,2,1,发动机的主要性能指标,发动机,的主要性能指标有动力性指标（有效转矩和有效功率）和经济性指标（燃油消耗率）,2,发动机,特性,发动机转速特性,。,发动机工作状况。发动机工作状况（简称发动机工况）一般是用它的功率与曲轴转速来表征，有时也可用负荷与曲轴转速来表征。,单元三 曲柄,连杆机构,汽 车 构 造,曲柄连杆机构的功用和组成,曲柄连杆机构主要部件的构造,第一节,第二节,2025/4/30 周三,1.,掌握曲柄连杆机构的组成和作用；,2,.,熟悉机体组各组成件的功用及结构特点；,3,.,熟悉活塞连杆组各组成件的功用及结构特点；,4,.,了解燃烧室类型及结构特点；,5,.,熟悉曲轴飞轮组各组成件的功用及结构特点；,6,.,掌握多缸发动机曲拐布置形式与发火顺序。,知识目标,第一节,曲柄连杆机构的功用和组成,曲柄连杆机构是往复活塞式内燃机将热能转变为机械能的主要机构，其功用是把燃气作用在活塞顶面上的压力转变为曲轴的转矩，向外输出动力。,曲柄连杆机构主要部件的构造,第二节,1,机体组,发动机,的机体,组主要,由汽缸体、曲轴箱、汽缸盖、汽缸盖罩、汽缸垫、油底壳等组成。机体组是发动机的骨架，是发动机各机构和系统的装配基体。,2025/4/30 周三,2025/4/30 周三,1,汽缸体,水冷发动机的汽缸体和曲轴箱常制成一体，而且多缸发动机的各个汽缸也合铸成一个整体（图,3,2,），称为汽缸体,曲轴箱，简称汽缸体。,2025/4/30 周三,2025/4/30 周三,（,1,）,汽缸的排列方式,直列式（图,3,3,）,2025/4/30 周三,V,形式（图,3,4,）,2025/4/30 周三,对置式（图,3,5,）,2025/4/30 周三,（,2,）,汽缸体的冷却,汽车发动机多采用水冷的方式（图,3,2,），利用水套中的冷却液流过高温零件的周围而带走多余的热量。,2025/4/30 周三,（,3,）,汽缸套,干式汽缸套。汽缸套的外表面不直接与冷却液接触的称为干式,汽缸套。,湿式汽缸套。湿式汽缸套的外表面则与冷却液,接触。,2025/4/30 周三,2,汽缸,盖,汽缸盖用来封闭汽缸的上部，并与活塞顶、汽缸壁共同构成燃烧室。汽缸盖内有与汽缸体相通的冷却水套、燃烧室、火花塞座孔（汽油机）或喷油器座孔（柴油机）、进气道和排气道等。上置凸轮轴式发动机的汽缸盖上还有用以安装凸轮轴的轴承座,2025/4/30 周三,盆形燃烧室,。,倾斜盆形燃烧室,。,楔形燃烧室,。,半球形燃烧室,。,多球形燃烧室,。,屋脊形燃烧室。,2025/4/30 周三,3,汽缸,垫,汽缸体与汽缸盖间装有汽缸垫（图,3,10,），用来保证汽缸体与汽缸盖接合面间的密封，防止气体、冷却液和润滑油等的泄漏。汽缸垫有金属,石棉汽缸垫和纯金属汽缸垫等结构形式。,2025/4/30 周三,2025/4/30 周三,4,汽缸盖,罩,汽缸盖罩（图,3,8,）位于汽缸盖上部，起封闭及防尘作用，一般由薄钢板冲压而成，其上设有注油口。,2025/4/30 周三,活塞连杆组,2,1,活塞,活塞,的主要功用是承受汽缸中的燃烧压力，并将此力通过活塞销和连杆传给曲轴。此外，活塞还与汽缸盖、汽缸壁共同组成燃烧室。,活塞顶部是燃烧室的组成部分，其形状与选用的燃烧室的形式有关。汽油机活塞顶有平顶、凹顶和凸顶等形式，如图,3,14,所示。,2025/4/30 周三,活塞头部是指活塞顶至最下面一道活塞环槽之间的部分，其作用是承受气体压力、防止漏气、将热量通过活塞环传给汽缸壁。活塞头部切有若干环槽，用以安装活塞环。,活塞环槽以下的所有部分称为活塞裙部，其作用是引导活塞在汽缸中作往复运动，并承受侧压力。考虑轻量化和防止热膨胀，有些活塞裙部开了细长的一字形、,T,形或,U,形槽。热膨胀的时候这些槽会变窄。,2,活塞环,活塞环包括气环和油环两种，如图,3,15,所示。,气环又称为压缩环，其作用是保证活塞与汽缸壁间的密封，防止汽缸中的高温、高压燃气大量漏入曲轴箱，同时它还将活塞头部的热量传导给汽缸壁。一般发动机上每个活塞装有,23,道气环,。,油环的作用是刮除汽缸壁上多余的机油，并在汽缸壁布油。通常发动机的每个活塞装有,1,道油环，也有个别发动机活塞在裙部上还装有,1,道油环。,3,活塞销,活塞销的功用是连接活塞和连杆小头，将活塞所承受的气体压力传给连杆。活塞销常见的结构形式，如图,3,16,所示。,全浮式活塞销能在连杆小头衬套孔和活塞销座孔内做自由转动，可以保证活塞销沿圆周磨损均匀，因此应用较普遍。为防止活塞销轴向窜动而损坏汽缸壁，在活塞销座两端,装有,弹性卡环来限位,。,半浮式活塞销是用螺栓将活塞销夹紧在连杆小头孔内，这时活塞销只在活塞销孔内转动，在连杆小头孔内不转动。因而连杆小头孔内不装衬套，活塞销座孔孔内也不装挡圈。,4,连杆,连杆的功用是将活塞承受的力传给曲轴，推动曲轴转动，将活塞的往复运动转变为曲轴的旋转运动。,曲轴飞轮组,3,曲轴,飞轮组主要由曲轴、飞轮、正时齿轮或正时链轮、传动带轮及曲轴扭转减振器等组成，图,3,19,所示为发动机的曲轴飞轮组结构图。,2025/4/30 周三,1,曲轴,曲轴,的主要功用是将活塞连杆组传来的气体压力转变为转矩，然后通过飞轮输出。另外，还用来驱动发动机的配气机构以及其他辅助装置（如发电机、风扇、水泵、转向油泵等）。,2025/4/30 周三,2,扭转减振器,在,曲轴的前端加装扭转减振器（图,3,24,），作用是吸收曲轴扭转振动的能量，衰减扭转振动，避免发生共振。,2025/4/30 周三,3,飞轮,飞轮,是一个转动惯量很大的圆盘，其主要功用是储存做功行程的一部分能量，以克服各辅助冲程的阻力，使曲轴均匀旋转，使发动机具有克服短时超载的能力。,单元四 配气机构,汽 车 构 造,配气机构的功用和组成,配气机构主要部件的构造,第一节,第二节,配气相位及可变的配气相位,第三节,2025/4/30 周三,1.,掌握配气机构的功用、组成和工作原理；,2.,掌握气门组的各部件的功用和结构特点；,3.,掌握气门传动组的各部件的功用和结构特点；,4.,掌握配气相位意义；,5.,了解可变配气相位的功用和工作原理。,知识目标,第一节,配气机构的功用和组成,配气机构的功用是按照发动机每一汽缸内所进行的工作循环或发火次序的要求，定时开启和关闭各汽缸的进、排气门，使新鲜可燃混合气（汽油机）或空气（柴油机）得以及时进入汽缸，废气得以及时从汽缸中排出。,配气机构如图,4,1,所示，配气机构由气门组和气门传动组组成。气门组包括气门、气门座、气门导管和气门弹簧等部件。,配气机构主要部件的构造,第二节,1,气门组,气门及其相关零件称为气门组，气门组的作用是实现汽缸的密封。配置一根气门弹簧的标准型气门组，如图,4,2,所示。,2025/4/30 周三,2025/4/30 周三,1,气门,（,1,）,气门结构,气门的功用是与气门座相配合，对汽缸进行密封。气门由头部和杆部两部分组成（图,4,3,），头部用来封闭汽缸的进、排气道，杆部用来为气门的运动起导向作用。,2025/4/30 周三,气门头部。气门头部的形状有平顶、喇叭形顶和球面顶，如图,4,4,所示。,2025/4/30 周三,气门杆。气门杆为圆柱形，在气门导管中不断地上下往复运动。气门杆尾部结构取决于气门弹簧座的固定方式，常见的结构形式如图,4,6,所示。,2025/4/30 周三,（,2,）气门数,在短时间内能够将尽量多的气体吸入和排出，在很大程度上影响着发动机的整体性能。,2025/4/30 周三,2,气门式（图,4,7,）。每个汽缸采用一个进气门和一个排气门，一般进气门比排气门大些。桑塔纳,2000GSi,车型,AJR,发动机即采用此种形式。,2025/4/30 周三,3,气门式（图,4,8,）。每个汽缸有,2,个进气门和,1,个排气门，排气门大对排出高温气体有利，能提高发动机排气性能。,2025/4/30 周三,4,气门式（图,4,9,）。每个汽缸有,2,个进气门和,2,个排气门，两套凸轮轴装置分别控制一组进、排气门的开闭。凯越（,1.6L,）车型发动机、卡罗拉（,1.6L,）车型发动机即采用,4,气门结构形式。,2025/4/30 周三,2025/4/30 周三,5,气门式。每个汽缸有,3,个进气门和,2,个排气门，并以梅花形分布，如图,4,10,所示。捷达王车型,EA113,型发动机即采用,5,气门结构形式。,2025/4/30 周三,2,气门座,汽缸盖上的进、排气道与气门锥面相接合的部位称为气门座（图,4,11,），气门座的锥角和气门锥角相同，一般也是,30,或,45,。气门座不仅有密封作用，还起到了冷却气门的作用。,2025/4/30 周三,2025/4/30 周三,3,气门导管,气门导管（图,4,12,）的功用是为气门的运动导向，保证气门做直线往复运动，使气门与气门座能正确贴合。气门杆与气门导管之间一般留有,0.050.12mm,的间隙，使气门杆能在导管中自由运动。,2025/4/30 周三,2025/4/30 周三,4,气门弹簧,气门弹簧的功用保证气门及时落座并与气门座或气门座圈紧密贴合，同时也可防止气门在发动机振动时因跳动而破坏密封。,2025/4/30 周三,气门传动组,2,气门传动组的作用是使气门按发动机配气相位规定的时刻及时开、闭，并保证规定的开启时间和开启高度。由于配气机构的布置形式多样，气门传动组的差别也很大。,1,凸轮轴,（,1,）,凸轮轴结构,凸轮轴主要由各缸进气凸轮和排气凸轮、凸轮轴轴颈等组成，如图,4,14,所示。进气凸轮和排气凸轮用于使气门按一定的工作次序和配气相位的要求及时开、闭，并保证气门有足够的升程。,2025/4/30 周三,（,2,）凸轮轴驱动方式,凸轮轴的旋转是依靠曲轴带动的，凸轮轴的驱动方式有以下,4,种：,链条驱动式（图,4,15,）。,正时齿形带驱动式（图,4,16,）。,齿轮驱动式（图,4,17,）,辅助齿轮驱动式（图,4,18,）,（,3,）,凸轮轴安装位置与配气机构类型,根据凸轮轴安装位置的不同，可将配气机构分成以下,4,种类型。,1,下置凸轮轴配气机构（图,4,19,）,2,中置凸轮轴配气机构（图,4,20,）,3,单顶置凸轮轴式配气机构（,SOHC,）,单顶置凸轮轴式配气机构（,Single Over Head Camshaft,，,SOHC,）是通过一根凸轮轴驱使进、排气门动作，其特征为气门和凸轮轴都设置在汽缸盖上。凸轮轴由正时链条或正时齿形带驱动，不需要推杆，摇臂和摇臂轴可有可无。,4,双顶置凸轮轴式配气机构（,DOHC,）如图,4,25,所示,（,4,）凸轮轴正时定位,如采用一对正时齿轮传动，小齿轮和大齿轮分别用键安装在曲轴和凸轮轴的前端，其传动比为,21,。在装配曲轴和凸轮轴时，必须将齿轮正时标记对准，如图,4,26,所示，以保证正确的配气相位和点火时刻,2,挺柱,挺柱的作用是将凸轮的推力传递给推杆或气门杆，并承受凸轮轴旋转时所施加的侧向力。挺柱可分为普通挺柱和液压挺柱两种。,（,1,）,普通挺柱,配气机构采用的普通挺柱有筒式和滚轮式两种结构形式，如图,4,29,所示。,（,2,）,液压挺柱,乘用车发动机普遍采用液压挺柱，液压挺柱的长度能自动调整，故不需要预留气门间隙，也没有气门间隙调整装置。如图,4,30,所示，,2025/4/30 周三,（,3,）推杆,在凸轮轴下置式或中置式的配气机构中，凸轮轴经挺柱传来的运动和作用力要通过推杆传递给摇臂。,（,4,）,摇臂,摇臂的功用是将凸轮轴（或推杆）传来的力作用到气门杆尾部，推开气门。摇臂实际上是利用杠杆原理工作的，,SOHC,和,DOHC,的不同之处在于摇臂轴位置不同。,配气相位及可变的配气相位,第三节,1,配气相位,用曲轴转角表示的进、排气门实际开闭时刻和开启持续时间，称为配气相位。通常用相对于上、下止点曲拐位置的曲轴转角的环形图来表示，这种图形称为配气相位图，如图,4,34,所示。,2025/4/30 周三,进气门早开和晚关。,排气门早开和晚关。,气门叠开。,2,可变配气相位,现代发动机有些具有可变的配气相位，进气门的开启和关闭时间可调节。发动机转速高时，增大进气门的升程，提前开启和延迟关闭进气门，提高发动机的功率；发动机转速低时，减少进气门的升程，延迟开启和提前关闭进气门，提高发动机的转矩，以满足发动机对经济性、稳定性和减少排放污染物的要求。,汽油机燃料供给系统的功用和组成,汽油,第一节,第二节,电控燃油喷射系统主要部件的构造,第三节,2025/4/30 周三,1,.,掌握电控燃油喷射系统的组成和工作原理；,2,.,掌握汽油选用的原则、汽油环保和安全注意事项；,3,.,掌握空气供给系统的组成、工作原理及各部件的功用；,4,.,掌握排气系统的组成、工作原理及各部件的功用；,5,.,掌握燃油供给系统的组成、工作原理及各部件的功用；,6,.,掌握电子控制系统的组成、工作原理及各部件的功用。,知识目标,第一节,汽油机燃料供给系统的功用和组成,汽油机燃料供给系统的功用是根据发动机各工况的不同要求，配制一定数量和浓度的可燃混合气并将其供入汽缸，使之在压缩终了时点火、燃烧而膨胀做功，最后将燃烧后的废气排入大气中。,汽油,第二节,1,汽油主要性能指标,汽油机,使用的燃料是汽油，汽油是由石油提炼而得到的密度小又易于挥发的液体燃料，汽油由多种碳氢化合物组成，基本成分碳的体积百分数为,85%,，氢的体积百分数为,15%,。汽油的主要性能指标有蒸发性、抗爆性和热值。,2025/4/30 周三,1,蒸发性,汽油中必须含有足够比例的高蒸发性的成分，以得到良好的冷起动性能，其蒸发性的好坏将影响发动机正常工作。当温度较高时，蒸发性过高的汽油易在油路中蒸发形成,“,气阻,”,2025/4/30 周三,当,温度较低时，蒸发性过低的汽油会有一部分不能蒸发、燃烧，并滞留在汽缸壁上，不仅使燃油消耗量增加，而且会稀释润滑油，导致汽缸加快磨损，影响发动机寿命，所以车用发动机的汽油蒸发性要求适中。,2025/4/30 周三,2,抗爆性,汽油的抗爆性是指汽油在汽缸中避免产生爆燃的能力（也称抗自燃的能力）。爆燃是一种非正常燃烧，与发动机温度、压缩比、燃油特性等有关，在压缩行程终了时产生，它将造成发动机过热、排气冒烟、功率下降、油耗增加，并伴有明显的敲缸声，甚至损坏机件。,2025/4/30 周三,3,热值,汽油的热值是指单位质量（,1kg,）的汽油完全燃烧后所产生的热量。汽油的热值约为,44000kJ/kg,。,2,汽油的选用,随着,我国对于环境保护标准要求的不断提高，近年来一些大城市相继出现了,89,号、,92,号和,95,号的新汽油标号，分别替代了之前的,90,号、,93,号和,97,号汽油，新标号的汽油与旧标号的汽油相比可以有效降低机动车排放污染。,3,环保和安全注意事项,1,环境保护,汽油是对水有污染的物质，禁止将汽油直接排入下水道，作业时只能在防渗的地面上进行。,汽油非常易燃，会引起火灾和爆炸，进行接触汽油的工作时，必须禁止明火和吸烟，存放汽油必须远离火源,。,有汽油溢出时，必须立即用吸附剂进行处理。,用专用的容器收集污染过的燃油、燃油滤清器，并妥善保管和回收利用。,沾上汽油的物品，不得作为生活垃圾处理。,2025/4/30 周三,安全措施,汽油会刺激人的皮肤，可以致癌，应避免皮肤、眼睛或衣服接触到汽油。,沾上汽油的衣服或鞋子，必须立即更换。,皮肤接触到汽油后，立即用肥皂水清洗,。,2025/4/30 周三,汽油溅入眼睛后，用水彻底冲洗，不适时立即就医。,人体吸入汽油蒸气后，不可催吐，应呼吸新鲜空气，并立即就医。,电控燃油喷射系统主要部件的构造,第三节,1,空气供给系统,1,空气滤清器,空气,滤清器是用来滤清空气中所含的尘土，以减少汽缸、活塞、活塞环等零件的磨损，延长发动机的使用寿命,。空气,滤清器的种类很多，图,5,3,所示为纸质干式空气滤清,器。,2025/4/30 周三,2,节气门体,节气,门体（图,5,4,）是安装调节控制吸入发动机的空气的节气门部件，节气门体主要由节气门、用于检测节气门开闭状态的节气门位置传感器、节气门定位电位计、节气门定位器（电动机）、节气门电位片和怠速开关等组成,。,2025/4/30 周三,3,进气歧管与稳压箱,进,气歧管的结构，如图,5,5,所示。进气歧管的功用是将空气或可燃混合气引入汽缸，并保证进气充分及各缸进气量均匀一致。进气歧管多用铝合金或铸铁制造，有些也采用复合塑料制作,。,2025/4/30 周三,4,可变进气系统,为,提高进气效率，一些汽油机电控燃油喷射系统中采用了可变进气系统。可变进气系统结构如图,5,6,所示，其工作原理如图,5,7,所示。,2025/4/30 周三,5,废气涡轮增压系统,废气涡轮增压,是指利用发动机排出的高温高压废气能量，驱动涡轮做高速旋转，带动同轴上的压气机，对燃烧所需的空气进行预压缩,。,2025/4/30 周三,2,排气系统,1,排气歧管,从,汽缸盖上各缸的排气孔到各缸独立管的汇集处的管道总成叫排气歧管（图,5,10,）。排气歧管一般都采用成本低，耐热性、保温性较好的铸铁制成。,2025/4/30 周三,2,排气消声器,排气消声器,的作用是消除废气中的火星及火焰，降低排气噪声,。排气消声器,有吸收、反射两种基本的消声方式，如图,5,11,所示。,2025/4/30 周三,3,三元催化转换器,三元催化转换器结构如图,5,13,所示，其内部为一个圆柱形反应柱，反应柱由很多孔径较小的直管组成，反应柱的所有表面都用白金系列催化剂镀膜。,3,燃油供给系统,燃油,供给系统的作用是供给发动机燃烧过程所需的燃油。燃油供给系统结构如图,5,14,所示，主要由燃油泵、燃油滤清器、油压脉动阻尼器、燃油压力调节器和喷油器等组成。,2025/4/30 周三,1,燃油箱,燃油箱,（图,5,15,）是用来储存燃油的，其容积大小与车型和发动机排量有关，其形状随车型不同而各异，这主要是为了适应在车上的布置安装。,2025/4/30 周三,2,电动燃油泵,电动,燃油泵的作用是把燃油从油箱内吸出并通过喷油器供给发动机各汽缸,。,在,电控燃油喷射系统中最常用的是内置式电动燃油泵，即电动燃油泵安装在燃油箱内。内置式电动燃油泵不易发生气阻和漏油现象，对泵的自吸性能要求较低，故应用广泛。内置式电动燃油泵主要有叶片式和滚柱式两种。,3,燃油滤清器,燃油,滤清器（图,5,19,）可清除燃油中的杂质，防止堵塞喷油器等部件，减轻运动部件的磨损。,2025/4/30 周三,4,燃油分配管,燃油,分配管（图,5,20,）的功用是将燃油均匀、等压地输送给各缸喷油器。由于它的容积较大，故有储油蓄压、减缓油压脉动的作用。,2025/4/30 周三,5,燃油压力调节器,燃油,压力调节器一般安装在燃油分配管上，其作用是根据进气歧管内的绝对压力的变化来调节系统油压（燃油分配管油压），保持喷油器的喷油绝对压力恒定，使喷油器的燃油喷射量只取决于喷油器的开启时间。,2025/4/30 周三,6,电磁喷油器,电磁,喷油器（简称喷油器）是发动机电控燃油喷射系统的一个重要的执行元件，它接收,ECU,送来的喷油脉冲信号，准确地计量燃油喷射量，同时，将燃油喷射后雾化。,4,电子控制系统,1,传感器,2,控制单元,单元,六,柴油机,燃料供给系统,汽 车 构 造,柴油机燃料供给系统的功用和组成,柴油,第一节,第二节,柴油机燃烧室,第三节,柴油机燃料供给系统主要部件的构造,第四节,2025/4/30 周三,1.,掌握柴油机燃料供给系统的功用、组成和工作原理；,2,.,了解柴油的使用性能指标，掌握柴油的选用原则；,3,.,掌握柴油机燃烧室的结构特点；,4,.,掌握柴油机燃料供给系统主要部件的结构特点、功用以及工作原理。,知识目标,第一节,柴油机燃料供给系统的功用和组成,柴油机燃料供给系统一般由燃油供给装置（包括柴油箱、柴油粗滤器、输油泵、柴油细滤器、喷油泵、调速器、喷油器及油管等）、空气供给装置（包括空气滤清器、进气管和进气道等）、混合气形成装置（燃烧室）和废气排出装置（包括排气道、排气管和排气消声器等）组成。,柴油,第二节,1,柴油的使用性能指标,柴油,是由石油中提炼出来的碳氢化合物，其中各成分质量分别是碳,87%,、氢,12.6%,、氧,0.4%,。柴油的使用性能指标主要是发火性、蒸发性、黏度和凝点。,2025/4/30 周三,1,发火性,发火性是指柴油的自燃能力。柴油机工作时，柴油被喷入燃烧室后，并非立即着火燃烧，而要经过一段时间的物理和化学准备，这个准备时间称为备燃期。,2025/4/30 周三,2,蒸发性,蒸发性是指柴油汽化的特性，是通过蒸馏试验来确定的，需要测量馏程为,50%,、,90,及,95%,馏出温度。,2025/4/30 周三,3,黏度,黏度决定柴油的流动性。黏度过大的柴油，流动阻力也过大，难以沉淀、滤清，影响喷雾质量；黏度过小的柴油，将增加精密偶件工作表面间的柴油漏失量，并加剧这些表面的磨损，因此应选用黏度合适的柴油。,2025/4/30 周三,4,凝点,凝点是表示柴油冷却到开始失去流动性的温度。柴油的凝点应比柴油机最低工作温度低,35,以上，凝点过高将造成油路堵塞。,2,柴油的选用,柴油,按其所含重馏分的多少分为重柴油和轻柴油。汽车用柴油机都是高转速的，因此，应采用轻柴油。我国汽车用轻柴油的牌号是根据凝点编定的，常见的柴油牌号和选用原则见表,6,1,。,2025/4/30 周三,3,环保和安全注意事项,1,环境保护,柴油是对水有污染的物质，不能将柴油直接排入下水道，作业时只能在防渗的地面上进行。,进行接触柴油的工作时，必须远离火源,。,有柴油溢出时，必须立即用吸附剂进行处理。,用专用的容器收集污染过的柴油和柴油滤清器，并妥善保管和回收利用。,沾上柴油的物品，不得作为生活垃圾处理。,2,安全措施,皮肤、眼睛或衣服应避免接触到柴油。,衣服或鞋子沾上柴油后，必须立即更换。,皮肤接触到柴油后，立即用大量肥皂水冲洗。,2025/4/30 周三,柴油溅入眼睛后，应立即用清水冲洗，并立即就医。,误食柴油后，应立即大量饮水，并尽快去医院治疗。,柴油机燃烧室,第三节,1,统一式燃烧室,统一,式燃烧室主要集中在活塞顶的凹坑内，如图,6,4,所示，常见的活塞顶的凹坑形状如图,6,5,所示。统一式燃烧室要求燃油的喷射压力高，一般与孔式喷油器配合使用。,2025/4/30 周三,2,分隔式燃烧室,分隔,式燃烧室由两部分组成，即主燃烧室和副燃烧室,。,燃油则是喷入到副燃烧室内的。分隔式燃烧室常见的结构形式有涡流室式和预燃室式两种。,柴油机燃料供给系统主要部件的构造,第四节,1,输油泵,活塞,式输油泵的安装位置如图,6,9,所示，其结构示意图如图,6,10,所示,2025/4/30 周三,活塞,式输油泵的工作原理如图,6,11,所示，凸轮轴转动时，轴上的偏心轮及活塞弹簧使活塞做往复运动。,2,柴油滤清器,纸,质滤芯柴油滤清器如图,6,12,所示，来自输油泵的柴油从进油口进入滤清器壳体与纸质滤芯之间的间隙，然后经过滤芯过滤之后，由中心杆经出油口流出。,2025/4/30 周三,3,喷油泵,1,功用与分类,喷油泵又称为高压油泵，它的功用是根据发动机的不同工况，定时、定量地向喷油器输送高压柴油。喷油泵的结构形式较多，车用柴油机的喷油泵按作用原理不同，可分为如下,3,类。,柱塞式喷油泵,。,转子分配式,喷油泵。,泵喷嘴（喷油泵,喷油器）。,2,柱塞式喷油泵,柱塞,式喷油泵的每个汽缸都需要有一套泵油机构，几个相同的泵油机构装置（分泵）在同一泵体上就构成了多缸发动机的柱塞泵。,（,1,）,分,泵,（,2,）,油量调节,机构,（,3,）,传动,机构,（,4,）,供油提前角调节装置,3,转子分配式,喷油泵,（,1,）,结构,特点,（,2,）,VE,型转子分配泵的,工作过程,（,3,）,电磁式停油装置,4,泵喷嘴,（,1,）,结构,特点,（,2,）泵,喷嘴的工作过程,4,调速器,调速器,的作用是根据柴油机负荷的变化，自动地调节喷油泵的供油量，以保证柴油机在各种工况下稳定运转。喷油泵的一个显著特点是在加速踏板位置一定时，其循环供油量会随曲轴转速的变化而变化。,5,喷油器,喷油器,的功用有两个：一是使一定数量的燃油得到良好的雾化，促进燃油着火和燃烧；二是使燃油的喷射按燃烧室类型合理分布，使燃油与空气得到迅速而完善的混合，形成均匀的可燃混合气。喷油器常见的形式有两种：孔式喷油器和轴针式喷油器。,1,孔式喷油器,孔式,喷油器主要用于统一式燃烧室中，燃油的喷射状况主要由针阀体下部喷孔的大小、方向和数目来控制，并与燃烧室的形状、大小及空气涡流情况相适应。喷,2,轴针式喷油器,轴,针式喷油器如图,6,41,所示，与孔式喷油器相比不同之处就是针阀下端的密封锥面以下还延伸出一个倒锥形或圆柱形的轴针，轴针伸出喷孔外，使喷孔成为圆环状的狭缝,。,单元,七,冷却系统,汽 车 构 造,冷却系统的功用和组成,冷却液,第一节,第二节,冷却系统主要部件的构造,第三节,202
