M580培训-3.-设备集成PPT.ppt

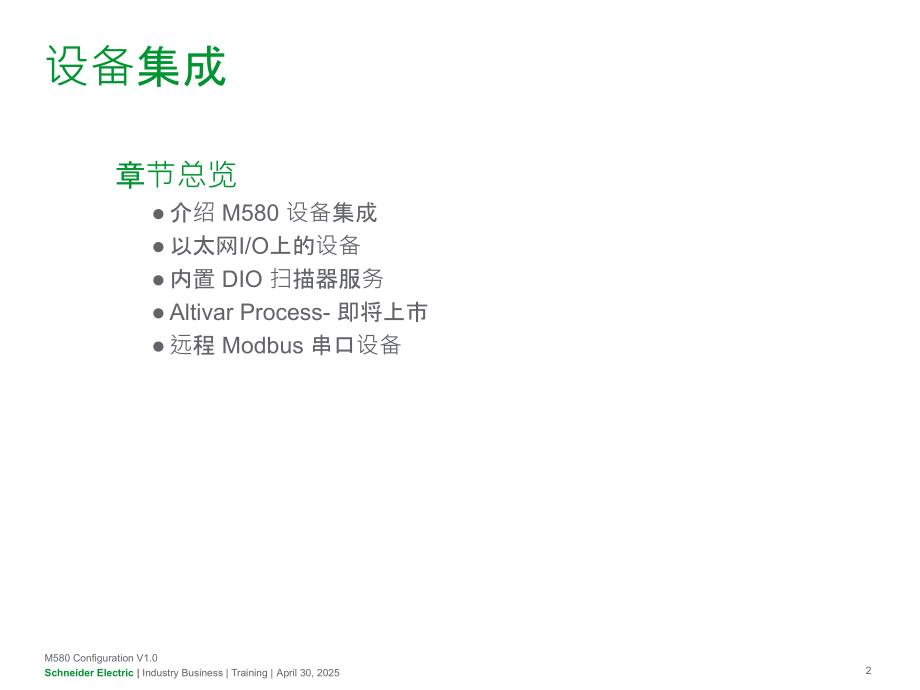

#,First level,Second level,Third level,Title,M580 Configuration V1.0,Schneider Electric,|,Industry Business|Training|,March 8,2020,M580,配置,第,3,章,:,设备集成,V1.0,设备集成,章节总览,介绍,M580,设备集成,以太网,I/O,上的设备,内置,DIO,扫描器服务,Altivar Process-,即将上市,远程,Modbus,串口设备,设备集成,介绍,近几年出现了相当大的市场压力，优化集成技术，,使得,最终用户从“一站式”的建议,中获益,，以便减少,成本,，同时提供许多其他好处,。,设备集成,介绍,设备集成,的好处：,设备被看作是系统的一部分,共享资源,通用接口,架构透明,一致的工具和环境,最终用户在整个项目生命周期中获得的好处：,减少开发时间,减少调试时间,过程控制和能耗优化,减少停机时间,(,诊断、维护、设备更换,),。,Unity Pro,演化,Unity Pro V8.0,可视为施耐德电气和合作伙伴设备更多设备集成的开始。,这将减少最终用户创建和部署PlantStruxure架构,的时间和成本,：,FDT/DTM,技术,Unity Pro中集成的,现场设备工具（FDT）/设备类型管理器（DTM）,的方式，将智能设备,集成,到过程控制应用,中,。,Unity Pro,包括,FDT,，做为设备,DTM,的接口,可以连接许多类型的设备。,例如：,EtherNet/IP,Modbus/TCP,HART,Profibus,DTM是定义所选择的设备属性的集合,。,将设备添加到用户的配置,中，,意味着增加设备的DTM到Unity Pro DTM浏览器,中,。,FDT/DTM,技术,从DTM浏览器能够打开设备编辑器，它可以被用于配置由DTM给出的参数。,设备制造商可以为它的每个设备提供的DTM。,或者，可以通过下面的方式来配置设备：,配置,Unity Pro,中提供的通用,DTM.,导入设备的,EDS,文件,Unity Pro,将基于导入,EDS,文件的内容,填充,DTM,参数,更多关于,FDT/DTM,技术的信息,参见,www.fdtgroup.org,设备集成的好处,在Unity Pro,中,增强的设备集成将允许最终用户能够专注于他们的,工艺过程,，而不是在运行过程中的自动化架构。,这将有助于减少培训，维修，备件等费用,有设备集成到Unity Pro将意味着,:,单一的，易于使用的工具,，便于,更快的设计,具有完全辅助配置,单一的操作,，,用于更新整个系统,一个应用程序文件,任何时候访问任何,现场,数据,从,1,个点访问,DTM,(Unity Pro,或任何,FDT,基础工具,),全套设备,通信和网关,DTM,开放性及互操作性。,唯一工具,Unity Pro,是开发完整架构所需要的唯一工具。,用户将能够在图形化编辑器中，通过从集成设备预定义目录中，简单的拖放来定义以太网,I/O,配置和集成器件下降。,根据所选择的,扫描器,，通信参数，扫描器配置，设备接口（设备,DDT,）将自动创建，无需用户干预。,单个存档,不在,Unity V8.0,中,可以用一个操作更新系统，整个应用程序将存档为,1,个文件。,当应用程序生成时，,Unity Pro,建立,1,个,“,reference,”,文件：,包括,PAC,应用程序,和所有的,设备参数,。,下载,PAC,应用程序,还将更新,配置服务器,:,所有的设备,从这个,配置。,“Reference”,Engineering Station,Configuration,Server,If factory mode,for Class2,透明访问,Engineering Station,从,DTM,远程访问设备,最好的用户界面调试或诊断,从,Unity,执行,DTM,，具有一致的用户权限,Unity,有效测试过的,DTM,COM Ethernet Modbus TCP,Modbus SL,PROFIBUS,CANopen,GTW Modbus TCP/SL,Hart,Generic Modbus,PROFIBUS,Devices ATV61/71,Kala-Nera,DDXML Power meter,Compact,Masterpact,Sepam,维护,不在,Unity V8.0,中,使用,Unity Pro,设备集成保持了系统的一致性，同时保留了客户的操作习惯。从,Unity Pro,或通过专用诊断工具使调试方便。,比如说，操作者在设备上做了本地修改，当,Unity Pro,下一次在线时，将提示这次修改。然后，工程师可以与该设备的内容比较它的本地配置内容，去调整系统并保存完全一致的应用程序。,快速设备替换,不在,Unity V8.0,中,在不到,1,分钟内更改设备，只需设置新设备的,ROLE_NAME,，并且将其插入，新的设备将会从配置服务器下载，获得其,IP,地址和最新的参数。,空终端服务,(ETS),不在,Unity V8.0,中,如果操作员在现场发现他的程序不是最新的,PAC,应用程序，他可以做：,从,PAC,上传,应用程序：,假设已经安装了所有的,DTM,，拥有正确用户权限的操作员将能够对,PAC,程序或设备做修改（通过,Unity Pro,中的上传信息选项）。,然后，重新传送应用程序更新系统,从工程师站，它也可以上传应用程序，或调整恢复一致性。,Engineering Station,Operator Station,以太网,I/O,上的设备,RIO,扫描器服务,:,只支持特定的,Ethernet/IP,设备,(CRA,模块,),由系统自动配置,确定性,(50ms,恢复时间,),仅在某些,M580 CPU,可用,(,BME P58*040),提供优化的性能,.,未来将有可能超出,CRA,模块更多的设备利用,RIO,扫描器。,用于特定,实时设备,表现 优化,以太网,I/O,上的设备,所有,M580,的,CPU,还嵌入了,分布式,I/O,扫描器服务,，使得分布式设备可以集成到,PlantStruxure,架构。,DIO,扫描器服务,:,支持使用以下开放,&,标准协议的设备：,Modbus/TCP,Ethernet/IP,可通过,CPU,或网络模块（,BMX NOC0402/BME NOC,），如果设备数量多。,用于其他,设备,开放,&,标准,分布式设备云,分布式设备云,是一组以菊花链连接，或连接到一个标准交换机的分布式设备。,分布式设备组能支持,RSTP,协议，但它不是一个强制性要求。,云经过,DRS,可以连接到主环，,直接连接到带,DIO,扫描器服务的,M580 CPU,或者本地机架的以太网,模块,(,BMX NOC 0402,),。,隔离的分布式设备网络,集成分布式设备的第一种方法是将它们从,M580,以太网远程,I/O,网络中分离出来。这是对资源的最佳利用。支持菊花链环。,BMX NOC 0402,临时解决方案,BMX NOC 0402,模块用于集成隔离的分布式设备网络到,M580,架构中。,该模块的主要目的是提供,I/O,扫描服务到设备网络上的分布式设备，通过,Modbus/TCP,和,EtherNet/IP,。,BMX NOC0402,是一个临时的解决方案，因此可能需要一个,Interlink,电缆，如果分布式网络是需要参与到远程,I/O,网络上。新的,BME NOC,，将利用以太网背板，以弥补这个不足。,BMX NOC 0402(,续,),以太网端口使用的特点：,ETH1&ETH2,:,可以集成分布式设备云，,还可以提供外部工具的访问接口,(Unity Pro,ConneXview,HMI,SCADA,等,).,ETH3&ETH4,:,这,2,个端口提供和,ETH1&,ETH2,同样的连接功能，并且它们还支持,菊花链环架构,(RSTP),电缆冗余。,单个,NOC,模块上所有的以太网端口共享同一个,IP,地址。,根据所选,CPU,的不同，,1,个应用中最多可以使用,3,个,BMX NOC 0402,模块，且必须安装在本地机架上。,练习,经由,NOC,的分布式设备,(p3-10),学习成果,完成本练习，您将能够,:,使用,BMX NOC 0402,模块实现分布式设备网络。,使用,Modbus/TCP,集成分布式设备。,使用,DDT,来监控设备的健康状态。,内置,DIO,扫描器服务,所有,7,款,M580 CPU,都内置,分布式,I/O,扫描器服务,:,DIO,扫描器服务,与分布式以太网设备,非确定性通信,。,BME P58 1020,BME P58 2020,BME P58 3020,BME P58 4020,BME P58 2040,BME P58 3040,BME P58 4040,内置,DIO,扫描器服务,M580,可以用于分布式设备集成的内置以太网端口数量：,型号以,*020,结尾的有,3,个设备端口,型号以,*040,结尾的有,1,个设备端口,内置,DIO,扫描器服务,对于型号以,*020,结尾的,:,服务口支持分布式设备菊花链架构。,2,个设备网络口支持分布式设备星型或环形架构（菊花链环）。,对于型号以,*040,结尾的,:,服务口支持分布式设备菊花链架构。,2,个设备网络端口被用于,RIO,集成。虽然分布式设备可以参与到,RIO,网络。,服务端口的分布式设备云,分布式设备云,还可以连接到,M580 CPU,和,CRA,子站适配器,的,服务端口,。,服务端口,也将优先考虑数据包，并防止,分布式设备,数据包,干扰,RIO,通信。,练习,-,RIO,上的分布式设备云,(p3-22),学习成果,完成本练习，您将能够,:,使用,M580 CPU,的内置以太网口实现混合的远程,I/O,和分布式设备网络。,使用,Modbus/TCP,集成分布式设备。,扩展架构以在远程,I/O,子站集成分布式设备。,使用,DDT,来监测设备的健康状态。,Altivar Process,即将上市,第一个从,Unity Pro,完全,设备集成,中获益的设备,Altivar Process,系列将在,2014,年面市。,Altivar Process,即将上市,新系列的,Altivar Process,变频器从一开始专门的创新嵌入式设计，以配合施耐德电气的关键目标细分市场。,该范围将包括多种产品，将适合在每个确定的目标细分市场的关键应用，它提供从,0.75 kW,到,4MW,的产品。,Altivar Process,市场细分,Kala,为主要行业提供解决方案：,公用事业,:,主要目标是水和废水,其他机会在石油天然气中游、能源、集中供热、隧道,工业,MMM,O&G,Other process,楼宇,HVAC,机器制造,新产品致力于复杂机器,Altivar Process,产品成套性,产品分为,2,类：,产品可用于盘柜制造商，系统集成商和过程,OEM,，将其集成在设备中。,包括：,平板安装产品,壁挂安装产品,箱柜安装产品,预配置传动系统,工程型传动系统,提供给承包商直接安装的设备包括：,一体化传动,传动系统,Altivar Process,控制板,新的,Altivar Process,控制板拥有市场领先的特性：,内置以太网,STO SIL3,3 x,继电器,6 x,离散量输入,3 x,模拟量输入,(PT100/PT1000),2 x,模拟量输出,(LO),2 x,插槽，可用于可选模块，,I/O,和继电器,支持,Modbus/Bluetooth,适配器,Altivar Process,新的,HMI,为了配合产品，两款新的创新设计,HMI,，使操作员能够监视和控制能效和性能。,新的,HMI,定义为：,基本型,高级型,Altivar Process,二维码,Altivar Process,的另一项创新,是使用二维码，使得操作员可以访问：,固件更新,用户手册,故障信息,无线数据传送,Altivar Process,选件,Altivar Process,提供更为强大完整的选项列表：,Communications,Options,Embedded Fieldbus,Basic Keypad,Modbus/TCP(Single Port),I/O&Relays,Modbus,Bluetooth Dongle,Wifi Dongle,Communication Options,Display Mounting(22mm hole),Modbus/TCP-Dual Port,Floor Mounting Kit,Ethernet/IP,Output Filter,Profibus,RFI Input Filter(EMC),PROFINET,Motor Chokes,CANopen-Dual RJ45,CANopen-Sub-D9,CANopen-Open Style,Altivar Process,选件,使用,M580,，远程,I/O,和分布式设备,的典型架构，带可选双,Modbus/TCP,以太网端口的,Altivar Process,，将可以直接参与到,设备网络上,，直接处于,主,或,子环,或云中。,在这种情况下，使用,RSTP,，直至达到仪器层的整个架构，可以允许一处电缆故障。,远程,Modbus,串口设备,配备了,BMX NOM0200.3,Modbus,主站模块的,Modicon X80,子站，可以集成远程,Modbus,串行设备。,FDT/DTM,设备可以透明使用,Unity Pro,进行访问。,例如，可以远程从,架构中的任何服务端口,，通过,Unity Pro,直接配置和监控,Altivar,（如,ATV312,）变频器。,这显示了,设备集成的透明性,。,远程,Modbus,串口设备,练习,-,ATV71,经由,Modbus,串口集成设备,(p3-39),学习成果,完成本练习，您将能够,:,能够使用,Modbus,串行链路和,FDT/DTM,技术集成,ATV71,。,Chapter 3-Summary Questions,None as yet!,设备集成,章节总览,介绍,M580,设备集成,以太网,I/O,上的设备,内置,DIO,扫描器服务,高可用性架构,Altivar Process,即将上市,远程,Modbus,串口设备,
