maxwell平板电容器2D仿真演示幻灯片.ppt

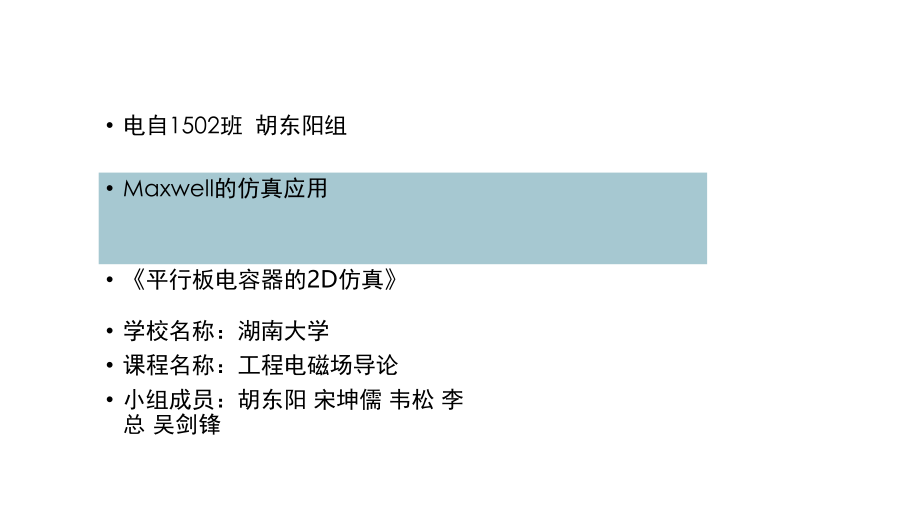

电自,1502,班 胡东阳组,Maxwell,的仿真应用,平行板电容器的,2D,仿真,学校名称：湖南大学,课程名称：工程电磁场导论,小组成员：胡东阳 宋坤儒 韦松 李总 吴剑锋,01,maxwell,介绍,模型部件管理栏,模型属性,管理栏,（模型的材料、名称等在这里）,工程管理栏,（边界条件与激励等参量都在这里）,计算进度显示栏,信息提示栏,（计算是否有错误会在这里显示）,仿真界面,（坐标系、模型建立、计算结果等都在这里显示）,菜单栏,（各种快捷键都在这里,）,maxwell,仿真流程,Solution type,指定求解器类型,Draw model&materials,绘制模型并设置材料属性,Assign boundary&excitation,施加边界条件和激励,01,Solution setup&Validate,添加求解选项并检验,maxwell,仿真流程,Export,01,Analyze all,求解,Solution data,查看数据结果,Filed Overlays,后处理,导出结果并保存,02,平行板电容器2D仿真,02,题目描述,题目2平板电容器电场仿真计算-2D仿真器,设极板截面长为100mm,端部圆弧为 R2.5 的半圆,板间距离为10mm,假设平行极板相对板间距离足够大，即平板电容器之间电场分布可近似为平行平面场，故采用XY平面建模分析；考虑极板的厚度，并为降低极板边缘效应，在极板两侧边采用圆弧过渡；设极板之间充满相对介电常数2=60的均匀电介质；,板间电压差分别为：,（1）1000V,（2）2500V,（3）220V,（4）500V,02,建立,Maxwell2D,仿真器,project-,02,设置求解器为静电场,(Electrostatic),02,绘制模型,02,绘制模型,02,绘制模型,02,设置极板材料,02,设置极板材料,02,绘制介质,02,设置介质材料（相对介电常数为 的,6,倍）,02,设置边界条件（气球边界条件）,02,设置边界条件,（气球边界条件）,02,设置激励,02,设置激励,02,设定计算参数 迭代设置,设置每次迭代收敛部分比例：50%,最小迭代次数：3次,02,设置计算参数 计算电容值,02,检查求解器设置,02,求解,Analyze All,02,查看求解结果,Solution Data,电容值,02,查看结果,Solution Data,查看每次迭代后的电场能量误差是否逐渐收敛,03,数据后处理,查看电位分布云图,03,查看电位分布云图,03,查看电位线分布,03,查看电场强度分布,03,查看电场强度矢量分布,03,添加辅助线以绘制电位、电场强度等参量随位置变化的图像,03,绘制电位随位置变化的图像,03,绘制电位随位置变化的图像,03,绘制电场强度随位置变化的图像,03,绘制电场能量随位置变化的图像,感谢聆听！,THANK,YOU!,平行板电容器的,2D,仿真,学校名称：湖南大学,课程名称：工程电磁场导论,
