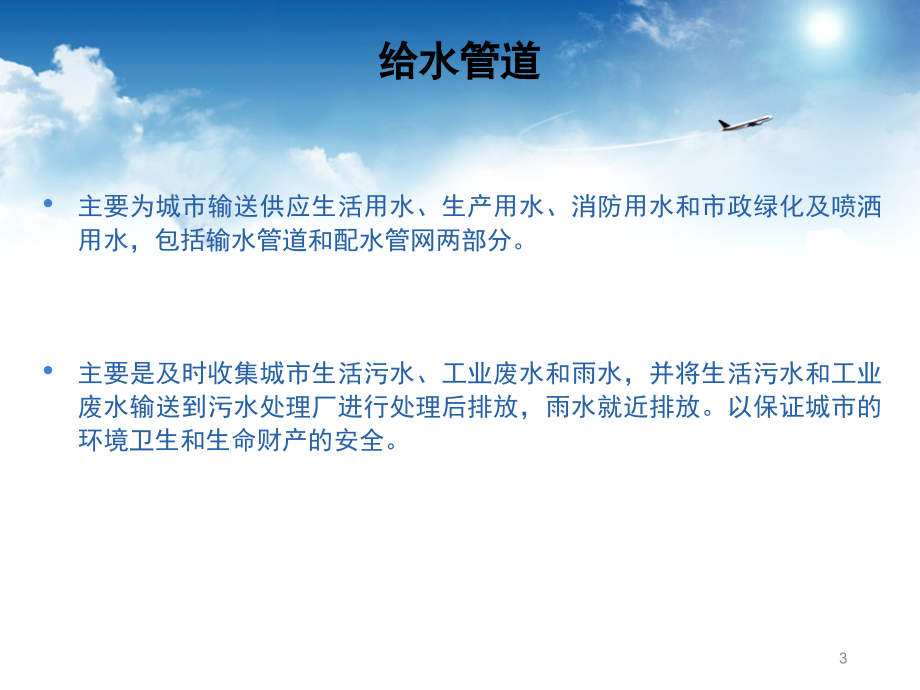

1、单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,市政管道工程施工,1,绪论,一、市政管道的类型,市政管道工程是市政工程的重要组成部分,是城市重要的基础工程设施。市政管道工程包括:,给水管道,排水管道,燃气管道,热力管道,电力电缆,2,给水管道,主要为城市输送供应生活用水、生产用水、消防用水和市政绿化及喷洒用水,包括输水管道和配水管网两部分。,排水管道,主要是及时收集城市生活污水、工业废水和雨水,并将生活污水和工业废水输送到污水处理厂进行处理后排放,雨水就近排放。以保证城市的环境卫生和生命财产的安全。,3,燃气管道,主要是将燃气分配站中的燃气输送分配到各用户,供用户使用。,热力管

2、道,供给用户取暖使用,有热水管道和蒸汽管道。,4,电力电缆,为城市输送电能,按功能可分为动力电缆、照明电缆、电车电缆等;,按电压的高低可分为低压电缆、高压电缆和超高压电缆。,5,电信电缆,为城市传送信息,包括:市话电缆、长话电缆、光纤电缆、广播电缆、电视电缆、军队及铁路专用通用电缆等,6,二、管道综合布置原则和方法,各种管线布置发生矛盾时,处理的原则:,未建让已建、临时让永久、小管让大管、压力管让重力管、可弯管让不可弯管。,当工程管线交叉敷设时,,自上而下,的排列顺序一般为:,电力电缆、电信电缆、热力管道、燃气管道、给水管道、雨水管道、污水管道,7,三、课程内容及要求,课程主要内容,市政给排水

3、及采暖管道的组成、构造和施工图识读;,市政管道的开槽施工方法,;,盾构施工;,附属构筑物施工,;,市政管道施工组织与管理。,考核要求:,平时成绩30%,考试成绩70%,开卷,8,第一章 市政管道工程,1.1给水管道工程,1.2排水管道工程,1.3其他市政管线工程,9,10,1.1 给水管道工程,1.1.1 给水管道系统的组成,取水构筑物:水源取水点,给水由输水管(渠):长距离、一般不沿线供水,两条平行管,事故供水率70%,配水管网:分配输送集中区域用水,泵站:加压,满足水压要求,水量调节设施:清水池、水塔、高位水池,调节供水和用水的流量差,11,图1-4(a)地表水源给水管道系统示意图,1-取

4、水构筑物;2-一级泵站;3-水处理构筑物;4-清水池;,5-二级泵站;6-输水管;7-管网;8-调节构筑物,12,按水源的数目分类,(,1,)单水源给水管网系统,(,2,)多水源给水管网系统,13,1.1.2 给水管网的布置,1、布置原则,给水管网的主要作用是保证供给用户所需的,水量,、保证配水管网有适宜的,水压,、保证供水,水质,并,不间断供水,。,14,1.1.2 给水管网的布置,2、布置形式,按输,水,方式分类,(1)重力输水:水源处地势较高,清水池中的水依靠重力 进入管网系统,无动力消耗,较经济。,(2)压力输水:依靠泵站加压输水。,(3)重力、压力输水相结合的输水系统,适用于地形复杂

5、且输水距离较长。,15,配水管网布置的基本形式,水锤:在突然停电或者在阀门关闭太快时,由于压力水流的惯性,产生水流冲击波。,16,3、配水管网布置要求,按管段的功能均可划分为配水干管、连接管、配水管和分配管;,随水流方向以最短的距离布置一条或数条干管,干管位置应从用水量较大的街区通过;,干管距离一般为500800m左右,连接管之间的距离为800100m左右;,最小分配管直径为100mm,大城市采用150200mm;,干管高处设排气阀,低处设泄水阀;,输水管线坡度小于1:1000时,应每个0.51.0km装设排气阀;,给水管道交叉时最小净距0.15m;与其他管道0.4m,接口不重叠。,17,1.

6、1.3 给水管材,对给水管道的要求:,有足够的强度和刚度,可以承受各种内外力负荷;,有足够的严密性,保证供水有效性;,水力条件好;,安装简便、快速可靠、维护作量少。,化学稳定性高,耐腐、质轻、韧性好;,价格低、使用年限长、折旧费用低。,给水管材常可以分为金属管材料、非金属管材料和复合材料三大类。,主要的管材有:球墨铸铁管、钢筋混凝土管、钢管、塑料管以及复合式管材。,18,灰口铸铁管(淘汰):管壁不均匀,有气孔,有爆管隐患。,球墨铸铁管(大量使用),制作工艺:铁水加入镁和镁合金等金属,使铁中的石墨呈球状;内衬水泥或树脂,外喷锌层,-,沥青层。,优点:抗腐蚀性比钢管好,较好的抗拉和抗弯强度;,缺点

7、造价高,穿孔腐蚀速度快,,1.铸铁管,连接方式及适用条件,承插式:适用于埋地,法兰式:适用于明装或地沟内,19,20,种类:,直缝钢管、螺旋钢管、不锈钢管、镀锌钢管和钢塑复合管,优点:钢管材质相对轻、强度高、韧性好。,缺点:钢管水力性能差、防腐处理麻烦、造价高。,适用条件:恶劣和复杂的环境、大口径给水管道。,2.钢管,连接方式:,螺纹:适用,DN100,管道,焊接,法兰,新发展:薄壁不锈钢管,橡胶圈环压连接,21,22,种类:,普通钢筋混凝土管、自应力混凝土管、预应力混凝土管、预应力钢筒钢筋混凝土管,优点:,价格低廉、防腐性能好、能承受较高压力,有较好的抗渗透性和耐久性。,缺点:,重量大、质

8、地脆、粗糙系数大、配件少、维修难度大。,适用条件:,长距离输水管道。,3.钢筋混凝土管,23,种类:,PCCP-L,、,PCCP-E,、,优点:抗暴、抗渗透和抗腐蚀、使用寿命长,缺点:重量大、质地脆、粗糙系数大、配件少、维修难度大。,适用条件:长距离输水管道。,4.预应力钢筒混凝土管(PCCP),24,种类:,聚氯乙烯管(,PVC-U,)、聚乙烯(,PE,)管、高密度聚乙烯管(,HDPE,)、,ABS,管,优点,:强度高、表面光滑、不易结垢、水力性能较好、耐腐蚀、重量轻、加工机接口方便、施工费用低。,缺点,:强度低、质地脆、易老化、长距离输送要有补偿措施。市政给水工程用的不多。,连接方式:粘接

9、橡胶圈承插、热熔连接、法兰连接,5.塑料管,25,1.1.4 给水配件,1 给水管配件,作用:,管道衔接,改变水流方向、管径变化,市政给水铸铁管常用连接方式:承插,26,2 给水管道附件,(1)阀门,调节管道内流量和水压,事故时用以隔断事故管段的设备,27,(2),止回阀,用于水泵压水管上,保护设备免受水锤破坏。,种类:旋启式止回阀和缓闭式止回阀,(4)泄水阀,检修时排空管道,一般在管线下凹部位安装,(5),消火栓,地上式:不冰冻地区、不影响城市交通和市容的地区;,地下式:须安装在阀门井内,适用冬季气温较低地区;,规格:来水口径-100mm和150mm,出水口径-65mm和100mm,流量:

10、1015L/s,(3),排气阀,排除管道中的气体,一般安装在管线的隆起部位。,28,止回阀,29,自动排气阀,30,消火栓,31,1.1.5 给水管道构造,1.基础:,作用,:防止管道不均匀沉陷造成管道破裂或接口损失而漏水。,类型,:天然基础、砂基础、混凝土基础,2.覆土,作用:,防冻、承载荷载,要求:,一般金属管道的的最小覆土厚度在车行道下为0.7m,人行道下0.6m;非金属管道的覆土厚度不小于1.01.2m。,32,1.1.6 给水管网附属构筑物的构造,阀门井,:安装管道附件,使其有良好的操作和养护环境。,泄水阀井:需设置排水措施,排气阀门井,支墩:承受水的推力,防止漏水。,管道超越障碍物

11、套管:穿越铁路、公路或非主要路线,架空管:河谷深、河道变迁快,倒虹管:河谷较浅,冲刷较轻,河道航运繁忙,不适宜架空管,33,1.1.7给水管道工程施工图识读,34,35,1.2排水管道工程,1.2.1排水管道系统的体制,(1)合流制,直排式合流制,截流式合流制,完全合流制,(2)分流制,完全分流制,不完全分流制,36,()直排式合流制,:,管道系统的布置就近坡向水体,分若干排出口,混合的污水未经处理直接排入水体,我国许多老城市的旧城区大多采用的是这种排水体制。,特点:对水体污染严重,系统简单。,这种直排式合流制系统目前不宜采用。,37,()截流式合流制,:,这种系统是在沿河的岸边铺设一条截

12、流干管,同时在截流干管上设置溢流井,并在下游设置污水处理厂。,晴天和初降雨时污水,污水处理厂,排入水体或再利用,38,当混合污水的流量截流干管的输水能力,,特点:,比直排式有了较大的改,进,但在雨天时,仍有部,分混合污水未经处理而直,接排放,成为水体的污染,源而使水体遭受污染。,适用于,对老城市的旧合流制,的改造,39,()完全合流制,是将污水和雨水合流于一条管渠,全部送往污水处理厂进行处理。,特点,:卫生条件较好,,在街道下,管道综合也比较方便,,但工程量较大,初期投资大,污水厂的运行管理不便。,采用者不多。,40,2分流制,所谓分流制是指用不同管渠分别收集和输送生活污水、工业废水和雨水的排

13、水方式。,排除生活污水、工业废水的系统称为,污水排水系统,排除雨水的系统称为,雨水排水系统,。,根据雨水的排除方式不同,分流制又分为下列两种情况:,41,生活污水,工业废水,污水厂,排入水体或再利用,()完全分流制,既有污水管道系统,又有雨水管渠系统,雨水,排入水体,雨水排水系统,污水排水系统,特点,:比较符合环境保,护的要求,但对,城市管渠的一次,性投资较大。,适用于新建城市。,42,()不完全分流制,这种体制只有污水排水系统,没有完整的雨水排水系统。,各种污水通过污水排水系统送至污水厂,经过处理后排,如城镇的地势适宜,不易积水时,或初建城镇和小区可采用不完全分流制,先解决污水的排放问题,待

14、城镇进一步发展后,再建雨水排水系统,完成完全分流制的排水系统。这样可以节省初期投资,有利于城镇的逐步发展。,入水体;雨水沿道路边沟,地面明渠和小河,然后进入较大的水体。,43,(3)半分流制:,既有污水排水系统,又有雨水排水系统。,初降雨水,污水厂,排入水体或再利用,后续雨水,排入水体,雨水排水系统,雨水跳跃井,44,在老城市的改造中,常采用截流式合流制,,充分利用原有的排水设施,与直排式相比,减小了对环境的危害,但仍有部分混合污水通过溢流井直接排入水体。,不完全分流制排水系统,初期投资少,有利于城镇建设的分期发展,在,新建城镇和小区可考虑采用,这种体制;半分流制卫生情况比较好,但管渠数量多,

15、建造费用高,一般仅在地面污染较严重的区域(如某些工厂区等)采用。,排水体制的选择,45,1.2.2排水管道系统的组成,作用:,承担污(废)水的收集、输送或压力调节和水量调节任务,起到防止环境污染和防止洪涝灾害的作用,。,组成:,排水管道系统一般由废水收集设施、排水管道、水量调节池、提升泵站、废水输水管(渠)和排放口等组成。如图1-10所示。,46,图1-10 排水管道系统示意图,1-排水管道;2-水量调节池;3-提升泵站;4-输水管道(渠);5-污水处理厂,47,1.污水管道系统的组成:,小区污水管道系统:接户管、小区支管、小区干管、小区主干管和检查井、泵站等附属构筑物。,市政污水管道系统:支

16、管、干管、主干管和检查井、泵站、出水口及事故排出口等构筑物。如下图示,48,2.雨水管道系统的组成,小区雨水管道系统,市政雨水管道系统,49,1.2.3 排水管道系统的布置,1,布置形式,正交式:地势向水体适当倾斜。,截流式:在正交基础上发展,减轻水体污染,平行式:地势向较大倾斜,分区式:地势高差相差很大,分散式:中央地势高,地势向周围倾斜,环绕式:分散式的发展,50,确定排水区界,划分排水流域;,污水厂和出水口位置的选定;,污水管道的布置与定线;,确定污水管道系统的,控制点;,确定污水管道在街道下的具体位置;,污水管道系统布置,51,充分利用地形,就近排入水体;,根据街区及道路规划布置雨水管

17、道:,a.,雨水管渠应平行与道路敷设,宜布置在人行道和草地下,不宜设在交通量大的干道下;,b.,路宽大于,40m,时,应考虑在道路两侧分别设置雨水管道;,c.,管顶最小覆土深度宜为:人行道下,0.6m,,车行道下,0.7m,;,d.,压力管接入自流管渠时,应有消能设施;,e.,污水管道、合流管道与生活给水管道相交时,应敷设在生活给水管道的下面,合理布置雨水口:,a.,一般在道路交叉口的汇水点、低洼地段均设置雨水口;,b.,雨水口间距宜为,25,50m,。连接管串联雨水口个数不宜超过,3,个。雨水口连接管长度不宜超过,25m,;,采用明渠和暗渠相结合的形式;,2.雨水管道(渠)系统布置,52,1

18、2.4排水管材,1排水管材的要求,足够的强度,能抵抗内外压力和杂质冲刷磨损;,具抗腐蚀性(污水、地下水);,不透水(污水不透出、地下水不透入);,内壁光滑,阻力小,排水通畅;,就地取材,可预制管件,节省费用。,53,常用的排水管渠,混凝土管和钢筋混凝土管,陶土管,金属管,其他管材,54,混凝土管和钢筋混凝土管,管口形式,:承插式、企口式、平口式。,特点:,管径不超过,450mm,,,长度多为,1m,。,可就地取材,价格较低。,适应于排除雨水和污水。,抗酸、碱侵蚀性差。,管节短,接口多,抗沉降、抗震性差。,大口径管的自重大,搬运不便。,55,陶土管,内外壁光滑、不透水、耐磨、抗腐蚀。,管径一般

19、不超过600mm,管长在0.81.0m之间。,质脆易碎,不宜远运;,管节短,接头多,施工麻烦。,主要用于排除工业酸性废水,。,56,金 属 管,常用的有铸铁管和钢管;,在外力很大或对渗漏要求特别高的场合下使用,在穿越铁路时,在土蹦或地震地区;,在距给水管道或房屋基础较近时;,在压力管线上或施工特别困难的场合,采用钢管时必须涂刷耐腐蚀的涂料并注意绝缘,以防锈蚀。,57,其他管材,浆砌砖、石渠道;,双壁波纹管,HDPE双壁波纹管,UPVC双壁波;纹管,58,1.2.5 排水管道构造,构成:,基础、管道、覆土,保证管材及其接口强度满足要求外,还应保证在使用中不致因地面荷载引起损坏。,59,10.2

20、排水管渠系统上的构筑物,检查井,跌水井,水封井,换气井,冲洗井,溢流井,测流井,雨水口,、,连接暗,井,倒虹管,、,管桥,出水口,60,检查井,作用,:便于定期检查、清通。,要求,:为了便于清通检查井之间的管段应是直通的,既不弯曲断面又没有变化。,设置,:管道交汇处、转弯、管道尺寸或坡度改变、跌水处及相隔一定距离的直线管段上。,组成,:基础、井底、井身、井盖和盖座。,分类,:雨水检查井和污水检查井;合流制采用雨水检查井,61,不要下人的浅井,井径一般在500700mm;需要下人检查的井口应大于800mm为宜,62,跌水井,设置:当检查井中上下游管渠的管底落差,12米,。,跌水井内应有减速、防冲

21、及消能设施。,形式:竖管式(适应于管径等于或小于400mm管道)、溢流堰式(适应于大于400mm管道)。,当上下游管渠的管底跌落差小于1m时,只把检查井低部作成斜坡,不做跌水。,管道转弯处不宜设跌水井,。,63,水封井,当工业废水中能产生引起爆炸或火灾的气体时,管道中必须设置水封井。,作用:阻隔易燃气体流通,阻隔水面游火。,位置:设在产生上述废水的生产装置、储罐区等的废水排出口处。,64,换气井,作用:避免有机物发酵产生的气体遇火爆炸,排除有害气体,保证工人检修安全。,65,溢流井,设置:截流式合流制排水系统。,作用:晴天截流混合污水进污水厂,雨天部分混合污水溢流入水体。,形式:截流槽式、溢流

22、堰式,66,冲洗井,作用:污水管道内的流速不能保证自请时,为防止淤塞。,分类:人工冲洗、自动冲洗。,设置:管径小于400mm的管道上。,67,雨水口,设置:设在雨水管道或合流管道上。,作用:收集地面雨水。,位置:交叉路口、路侧边沟等低洼处。,构造:进水箅、连接管、井身。,形式:边沟式、侧石式、联合式,。,68,连接暗井,设置:当管径大于800mm时,雨水口的连接管可通过连接暗井与雨水管道连接。,69,倒虹管,设置:排水管道遇到河流、山涧、洼地或地下构筑物时。,组成:进水井、管道、出水井。,形式:直管式、折管式。,注意的问题,:,应尽可能与障碍物正交,穿越河道的倒虹管应选择不易被冲刷的地段及埋深

23、较小的部位。,管顶与河床垂直距离不易小于,0.5m,工作管线不少于两条。,70,防止淤积的措施,提高管内流速,一般采用1.21.5m/s,不易小于0.9m/s,当达不到0.9m/s 时,应加定期冲洗措施。,最小管径200mm。,进水井低部设沉泥槽。,折管式倒虹管的上行管与水平线夹角小于或等于30,0,。,合流制管道设倒虹管时,应按旱流污水量校核流速。,71,管 桥,设置:当管道穿越谷地时,可架桥敷设管道。,优点:易于施工、造价低。,适用:小流量。,72,出水口,位置:根据排水水质、下游用水情况、水体流量、水位变化、波浪等确定,设置:,当污水需和水体水流充分混合时,出水口长距离伸入水体分散出水。

24、污水管渠出水口采用淹没式,管顶标高在常水位下。雨水管渠出水口采用非淹没式,其管底标高最好在水体最高水位以上以免水体水倒灌。,形式:一字型、八字型、门字型。,73,第二章 市政管道开槽施工,2.1 明沟排水,2.2 人工降低地下水位,2.3 沟槽开挖,2.4 沟槽支撑,2.5 管道的敷设与安装,2.6 沟槽回填,74,第三章 市政管道不开槽施工,3.1 掘进顶管法,3.2 特种顶管施工技术,3.3 非开挖铺管新技术简介,75,第四章 盾构施工,4.1 盾构的组成和施工原理,4.2 盾构施工,76,第五章 附属构筑物施工及管道维护管理,5.1 渠道施工,5.2 倒虹管施工,5.3 附属构筑物施工及附件安装,5.4 市政管道维护和管理,77,第六章 市政管道工程施工组织与管理,6.1 市政管道工程施工组织设计举例,6.2 市政管道工程施工管理,78,混凝土基础,79,阀门井,80,水表井,81,82,
