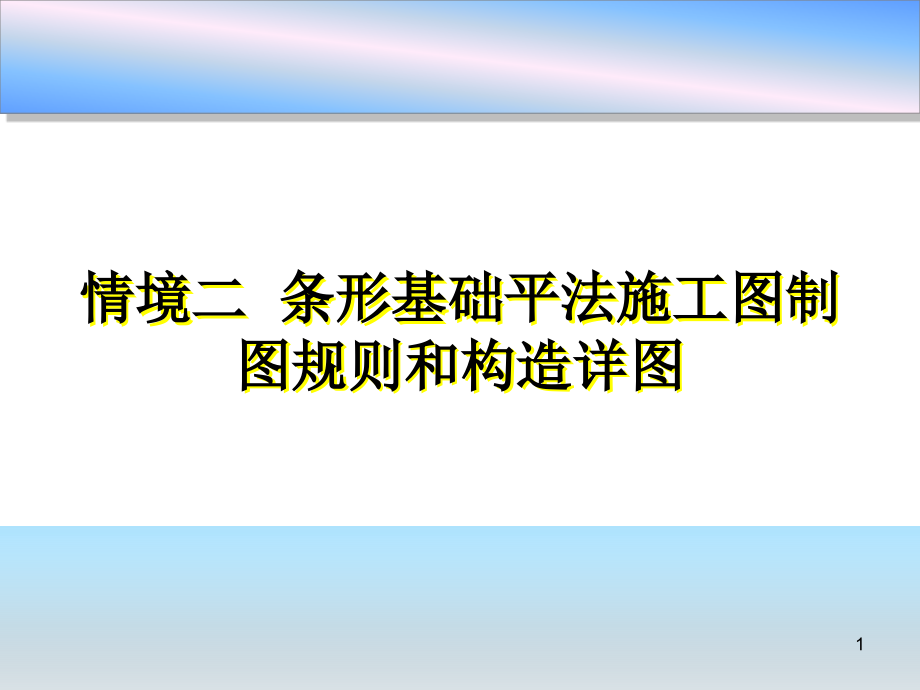

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,情境二 条形基础平法施工图制图规则和构造详图,1,2,钢,筋混凝土基础是以钢筋受拉，混凝土受压的基础,又称为,“,柔性基础,”,具良好的抗弯和抗剪性,能。相同条件下基础高度小,，,适于荷载大或土质软的情况下采用。,项目,10,2,3,4,5,一、条形基础的分类,1,、梁板式条形基础,2,、板式条形基础,项目,10,墙,翼板,柱,肋梁,砼垫层,5,6,混凝土强度等级,:C20,底板横向受力钢筋布置：,基础底板受力钢筋布置示意图,项目,10,二、墙下钢筋混凝土条形基础构造,6,7,三、墙下钢筋混凝土条形基础识图,基础平面图的识读,项目,10,基础平面图（条形基础）,7,8,基础平面图的识读步骤。,了解图名、比例。,了解纵横定位轴线及其编号。基础横向定位轴线及轴线尺寸同建筑平面图。,了解基础的平面布置，即基础墙、柱以及基础底面的形状、大小及其与轴线的关系。,了解基础梁的位置及代号。因我国目前采用钢筋混凝土构件的平面整体表示法，故图中没有表示出梁的位置及代号，而是用另外一个图（基础详图），不仅表示了基础梁的位置及代号，而且把梁的尺寸和配筋全部表示出来。,了解施工说明。,三、墙下钢筋混凝土条形基础识图,基础平面图的识读,项目,10,8,9,基础详图,基础详图（见图）是将基础垂直切开所得到的断面图。基础详图主要表达基础的形状、尺寸、材料、构造及基础的埋置深度等。清晰地反映了基础墙、基础及垫层三部分。,条形基础施工图识读,见教材配套光盘,条形基础详图,项目,10,三、墙下钢筋混凝土条形基础识图,基础详图的识读,9,10,条形基础平面整体表示方法介绍,一、条形基础平法施工图的一般规定,条形基础平法施工图,注写方式有：平面注写与截面注,当绘制条形基础平面布置图时，应将条形基础平面与基础所支承的上部结构的柱、墙一起绘制。,当梁板式基础梁中心或板式条形基础板中心与建筑定位轴线不重合时，应标注其偏心尺寸：对于编号相同的条形基础，可仅选择一个进行标注。,条形基础整体上可分为两类,梁,板式条形基础：该类条形基础适用于钢筋混凝土框架结构、框架、剪力墙结构、框支结构和钢结构。平法施工图将梁板式条形基础分解为基础梁和条形基础底板分别进行表达。,板,式条形基础：该类条形基础基础适用于钢筋混凝土剪力墙结构和砌体结构。平法施工图仅表达条形基础底板。当墙下高有基础圈梁时，再加注基础圈梁的截面尺寸和配筋。,10,11,条形基础编号,基础梁、基础圈梁编号和条形基础底板编号,条形基础平面整体表示方法介绍,11,12,条形基础平面整体表示方法介绍,基础梁的平面注写方式,集中标注,必标：基础梁编号、截面尺寸、配筋,选标：相对标高高差和必要的文字注解,规定,：,注写基础梁编号,注写基础梁截面尺寸,注写基础梁箍筋,注写基础梁配筋,注写基础梁底部、顶部及侧面纵向钢筋,12,13,条形基础平面整体表示方法介绍,基础梁的平面注写方式,原位标注,原位标注基础梁端或梁在柱下区域的底部全部纵筋,原位注写基础梁的附加箍筋或吊筋,原位注写基础梁外伸部位的变截面高度尺寸,原位注写修正内容,基础圈梁,JQL,仅需集中引注,必注：基础圈梁编号、截面尺寸、配筋,选注：基础圈梁底面相对标高高差、必要的文字注解,13,14,条形基础平面整体表示方法介绍,条形基础底板的平面注写方式,条形基础底板的集中标注,必注：底板编号、截面竖向尺寸、配筋,选注：板底面相对标高高差、必要的文字注解,注写规定：,注写条形基础底板编号,注写条形基础底板截面竖向尺寸,注写条形基础底板底部及顶部配筋,条形基础底板坡形截面竖向尺寸,条形基础底板阶形截竖向尺寸,14,15,条形基础平面整体表示方法介绍,条形基础底板的平面注写方式,条形基础底板的原位标注,原位注写条形基础底板的平面尺寸,原位注写修正内容,原位标注取值优先,条形基础底板平面尺寸原位标注,15,16,条形基础平面整体表示方法介绍,条形基础底板的平面注写方式,采用平面注写方式表达的条形基础设计施工图示意,16,17,条形基础平面整体表示方法介绍,条形基础的截面注写方式,条形基础截面注写方式，又分为截面标注和列表注写两种,17,18,19,20,21,22,23,24,柱下钢筋混凝土条形基础,柱下十字交叉基础,柱下钢筋混凝土条形基础,（,b,）柱下十字交叉基础,（,a,）柱下条形基础,项目,12,钢筋混凝土柱下条形基础施工,24,25,柱下钢筋混凝土条形基础结构分析,肋梁的截面相对较大且配一定量的钢筋，具有较强的抗弯和抗剪能力，能够调整不均匀沉降，受力相当于一个倒置的连续梁，承受地基的净反力（由柱传来的轴向力所产生）；翼板的的受力相当于一个倒置的悬臂板，在地基净反力的作用下。,项目,12,25,26,柱下钢筋混凝土条形基础构造,柱下条形基础梁的高度宜为柱距的,1/4-1/8,；,条形基础的端部宜向外伸出柱下钢筋混凝土条形基础构造，其长度宜为第一跨距的,0.25,倍；,现浇柱与条形基础梁的交接处，,其尺寸不应小于右图的规定；,顶部钢筋按计算配筋全部贯通，,底部通长钢筋不应少于底部受,力钢筋截面总面积的,1/3,；,柱下条形基础的混凝土强度,等级，不应低于,C20,。,现浇柱与条形基础梁交接处平面尺寸,项目,12,26,27,柱下钢筋混凝土条形基础识图,项目,12,27,28,柱下钢筋混凝土条形基础识图,项目,12,28,
