磁滞联轴器文档幻灯片.ppt

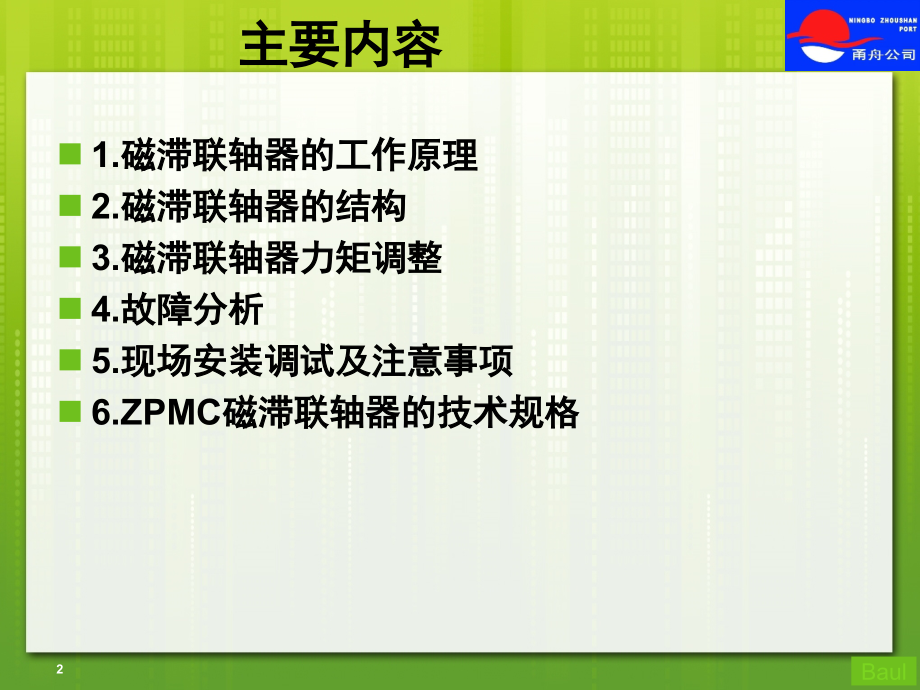

单击此处编辑母版文本样式,第二级,第三级,第四级,Page,*,单击此处编辑母版标题样式,Baul,磁滞联轴节介绍,工程技术部技术组,主要内容,1.,磁滞联轴器的工作原理,2.,磁滞联轴器的结构,3.,磁滞联轴器力矩调整,4.,故障分析,5.,现场安装调试及注意事项,6.ZPMC,磁滞联轴器的技术规格,2,1.,磁滞联轴器的工作原理,3,磁盘拆卸状态,4,永磁盘,5,永磁块,6,磁感应盘,7,8,3.,磁滞联轴器力矩调整,9,测量头,10,11,12,4.故障分析,故障简单介绍：,11,月,7,日,4#,桥吊静态点检，发现吊架电缆卷盘上,4,个磁滞联轴节中的,1,个有异响，类似鼓风机工作时的声音。,修理人员初步处理：对润滑点加注锂基脂至新油挤出，检查挤出来的油无明显铁屑或其他杂质，重新启动卷盘，异响任然存在。联轴节外观检查无明显发热或其他异常。,初步判断：联轴节轴承出现问题。,13,6012Z轴承,14,51111轴承,15,轴承端盖,16,磁感应盘裂纹及碎片,17,拆卸后检查分析,拆卸6012Z、6918Z两个深沟球轴承检查，发现转动时有明显的磨损声，轴承外圈明显发黑，为金属过温后发黑的现象。,51111推力球轴承，无明显异常。,从第三张图发现，轴承端盖内部黄油较多，而非我们平时使用的淡蓝色高速锂基脂。一个可能是我们在抢修时应急加注的，但说明在应急加注黄油之前该联轴节轴承缺油；二可能就是这个轴承错误地加注了普通的锂基脂。,磁感应盘有裂纹。,18,5.,现场安装调试及注意事项,19,充磁导线,20,现场充磁,21,轴承轴向间隙控制,22,防抱死挡块,23,6.ZPMC,磁滞联轴器的技术规格,24,25,轨道吊大车卷盘磁滞联轴节,26,桥吊大车卷盘磁滞联轴节,27,桥吊吊具起升卷盘磁滞联轴节,28,谢谢！,
