钣金基本知识优秀课件.ppt

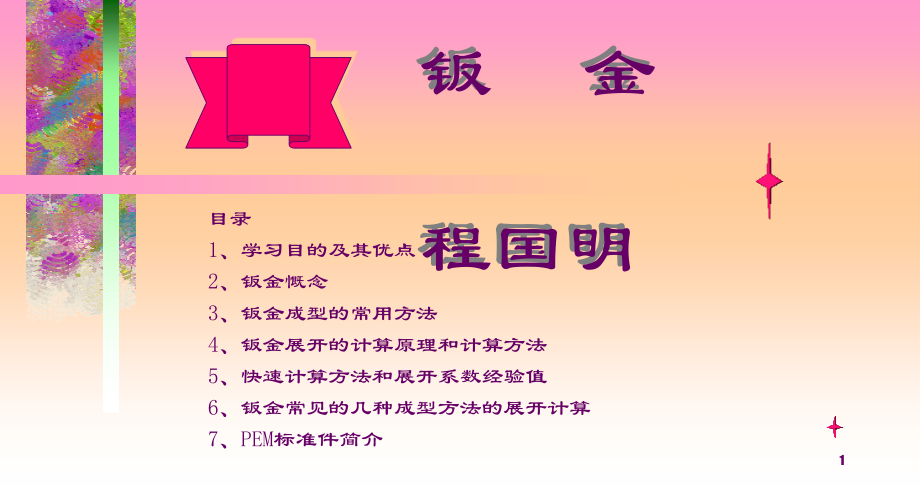

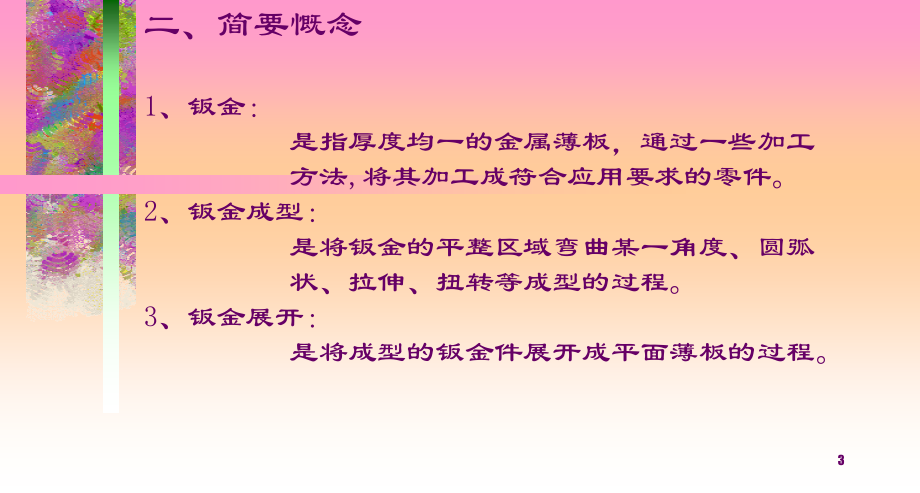

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,目录,1、学习目的及其优点,2、钣金慨念,3、钣金成型的常用方法,4、钣金展开的计算原理和计算方法,5、快速计算方法和展开系数经验值,6、钣金常见的几种成型方法的展开计算,7,、,PEM,标准件简介,钣 金程国明,1,一、钣金,学习目的：增加在座的各位对钣金成型工艺的了解；,知道怎样计算展开尺寸；,钣金优点：1、材料利用率高；2、劳动生产率高；3、重量轻；4、能够获得其他加工方法难以加工或无法加 工的形状复杂的零件 .据统计钣金零件占全部金属制品的90%以上.,2,二、简要慨念,1,、钣金：是指厚度均一的金属薄板，通过一些加工 方法,将其加工成符合应用要求的零件。2、钣金成型：是将钣金的平整区域弯曲某一角度、圆弧 状、拉伸、扭转等成型的过程。3、钣金展开：是将成型的钣金件展开成平面薄板的过程。,3,三、钣金成型的常用方法:,钣金成型的常用方法分两大类:,1、,分离,主要包括剪裁、冲裁（落料、冲孔）、切口 等。其特点是板料受外力后，应力超过强度极限，使得板料发生剪裂而分离。2、,变形,主要包括弯曲（折角和滚动）、拉延、扭转、成形（起伏、翻边）等。其特点是板料受外力 后，应力超过屈服极限，但低于强度极限，经 塑性变形后成一定形状。,4,受力,卸力后,未超过屈服极限,受力,卸力后,超过屈服极限，低于强度极限,5,四、钣金展开的计算原理和计算方法,我们是根据什么来计算展开呢？,1、计算原理,a、,分析,折弯过程中，材料外表面折弯处受拉扯，内表面受挤压（见右图），当其受力超过屈服极限低于其强度极限时，折弯处应力发生变化，使其保持折弯状态或产生回弹后保持折弯状态。,举例：铝合金板、热扎板折弯处外侧有裂纹，这是肉眼能看到的.,6,假如我们把钢板看成是：很多层厚度均一钢板的叠加，那么折弯过程中越靠近外表的越被拉长，越靠近内表的越被压缩,但,自始至终有一单位层的长度保持原状不变,，该层的长度就是我们所需计算的展开尺寸。,折弯后尺寸保持不变的单位层,我们称之为中性层.,中性层究竟在钢板厚度的什么位置呢7,中性层系数是通过做很多次实验得出来的，下面分两大类来介绍中性层系数：,A、,角度弯曲中性层系数值,r/t0.10r/t0.50r/t1.10r/t1.70r/t3.50,K,1,0.23 K,1,0.37 K,1,0.42 K,1,0.44 K,1,0.468,K,2,0.30 K,2,0.38 K,2,0.425 K,2,0.446 K,2,0.473,r/t0.15r/t0.60r/t1.20r/t1.80r/t3.75,K,1,0.26 K,1,0.38 K,1,0.424 K,1,0.445 K,1,0.472,K,2,0.32 K,2,0.39 K,2,0.43 K,2,0.45 K,2,0.475,r/t0.20r/t0.70r/t1.30r/t1.90r/t4.00,K,1,0.29 K,1,0.39 K,1,0.429 K,1,0.447 K,1,0.472,K,2,0.33 K,2,0.40 K,2,0.433 K,2,0.452 K,2,0.478,r/t025r/t0.80r/t1.40r/t2.00r/t4.50,K,1,0.31 K,1,0.40 K,1,0.433 K,1,0.449 K,1,0.474,K,2,0.35 K,2,0.408 K,2,0.436 K,2,0.455 K,2,0.478,r/t0.30r/t0.90r/t1.50r/t2.50r/t5.00,K,1,0.32 K,1,0.405 K,1,0.436 K,1,0.458 K,1,0.477,K,2,0.36 K,2,0.410 K,2,0.44 K,2,0.46 K,2,0.48,r/t0.40,r/t1.00,r/t1.60r/t3.00r/t6.00,K,1,0.35,K,1,0.41,K,1,0.439 K,1,0.464 K,1,0.479,K,2,0.37,K,2,0.415,K,2,0.443 K,2,0.47 K,2,0.482,b、,中性层,系数,K,2,(K,1,),8,r/t=10,K,1,=0.488,K,2,=0.490;r/t=15K,1,=0.493,K,2,=0.495;r/t=30,K,1,=0.496,K,2,=0.498.K1,适用于,V、U,型静压弯曲，,K,2,适用于,V、U,冲击弯曲。选自,模具设计与制造简明手册,。常用:(,r/t=1),所加系数,t=0.8,为0.18;,t=1.2,为0.23;,t=1.2,为0.25;,t=1.5,为0.35;,t=2.0,为0.46;,t=2.5,为0.57;,t=3.0,为0.69;,t=4.0,为0.92.一次弯曲一个角或多个角：1.,r0.5t,时，一个角展开为：,L,R,=,3.14*R(180,O,-a)/180,o,其中,R=r+K,1,t,或,r+k,2,t2.rr0),如下左图：,L=a+b+L,R,L,R,=3.14*R(180,O,-)/180,o,其中,R=r+K,1,t,或,r+k,2,t,（,L,R,为圆弧中性层长度）、,R,为,中性层半径、,K,2,(K,1,),为,中性层系数,b、,大圆弧（,r2t),或铰链弯曲,如下右图：,L=a(+b)+L,R,L,R,=3.14*R*/180,o,其中,R=r+K,3,t,为90,o,时,L,R,=3.14*r/2,a,b,a,11,五、,快速计算方法和展开系数经验值,1、,快速计算方法：(,L=A+B-2t+z,或,L=a+b+z),z,为展开系数经验值,2、展开系数经验值,z,a、,数控:,不锈钢板折弯系数(,z),t=0.5 0.1 t=0.8 0.10.2,t=1.0 0.2 t=1.2 0.3,t=1.5 0.4 t=2.0 0.6,t=2.5 0.8 t=3.0 1.0,冷扎薄钢板(,z),t=0.5 0.1 t=0.8 0.2,t=1.0 0.3 t=1.2 0.4,t=1.5 0.5 t=2.0 0.8,t=2.5 1.0 t=3.0 1.2,b、,冲床：,不锈钢板折弯系数为0.20.3,t,一般为0.25,t,冷扎薄钢板(,z),t=0.5 0.2 t=0.8 0.30.4,t=1.0 0.4 t=1.2 0.5,12,t=1.5 0.6 t=2.0 0.8 t=2.5 1.0 t3.0,折弯系数为0.20.4,t,c、,折弯机:,不锈钢板折弯系数,(,z),为0.20.3,t,一般为0.25,t,冷扎薄钢板,(,z),t=0.5 0.2 t=0.8 0.30.4 t=1.0 0.4 t=1.2 0.5 t=1.5 0.6 t=2.0 0.8 t=2.5 1.0 t3.0,折弯系数为0.30.4,t,铝板折弯系数为0.5,t,铜排折弯系数为0.4,t,d、,压死边：,减单边体厚+0.4,te、,翻边：,d,（,底孔）,=,D,（,翻边后的内孔）,-2（,H,（,连翻边后加料厚高）,-0.43,r,（,不包含体厚,r）,-0.72t）,13,钣金常用的几种材料展开系数参考值:,展开系数随折弯刀具圆角和槽宽、零件折弯高度和孔到折弯边距离及折弯道数、零件表面要求等因素的变化而改变。故，展开系数不是一成不变的，不同的时期（刀具等），不同的零件（尺寸、复杂程度等），展开系数会发生细微的变化。,14,L=A+B+C+D+E-8t+4z,六、钣金常见的几种成型方法的展开计算:,L=A+B+C+D+E+4z,L=A+B+C-6t+4z,15,L=A+B-0.6t,L=A+B-3t+0.81.0t,16,三种类型,L,近似为,t/2,处的长度,17,d,（,底孔）,=,D,（,翻边后的内孔）,-2（,H,（,连翻边后加料厚高）,-0.43,r,（不包含体厚,r）,-0.72t）,翻边孔,18,无系数,可不加系数,加系数,c,加系数,b,abcd,加系数,d,加系数,a,可不加系数,19,90,o,a,b(b,88,o,),20,计算展开时注意：,材质、材料的实际厚度、折弯的复杂程度、刀具的磨损、零件的精度要求等直接影响钣钳折弯系数的大小！,21,七、,PEM,标准,22,英制特标件长度机算方法,:H,(mm),=L,2,*25.4/32,23,24,25,26,27,28,29,30,1,、,GB819,沉头螺钉参数,参数、规格,M2,M2.5,M3,M4,M5,M6,M8,M10,A,3.8,4.7,5.26.3,8.4,9.3,11.3,15.8,18.3,K,1.2,1.5,1.65,2.7,2.7,3.3,4.65,5,t,0.4,0.5,0.6,1,1.1,1.2,1.8,2,n,0.5,0.6,0.8,1.2,1.2,1.6,2,2.5,D,4.5,5.0,6.5,8.5,9.5,11.5,16,18.5,A,沉头大端直径；,K,沉头部位高度,(,实物一般比该尺寸大,0.21),；,t,起子槽深；,n,起子槽宽；,D,常用沉孔直径。实物,A,端一般有一厚度,故,为了沉平螺钉,D,都大于,A,。,31,32,
