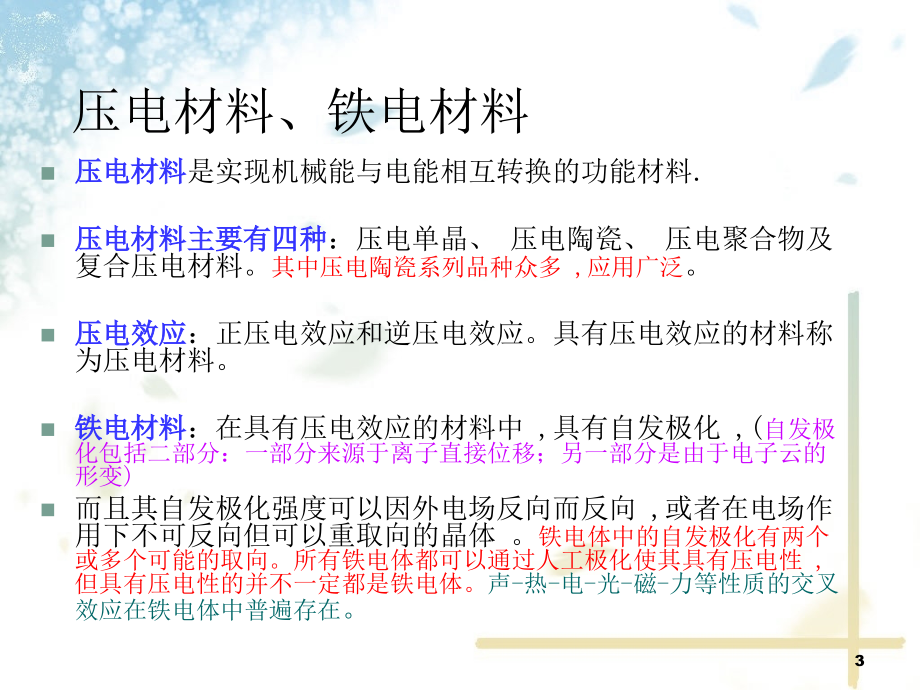

1、单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,铁电材料概述,报告人,陈新娟,1,报告提纲,概念,发展历史,制备方法,现有铁电材料的优缺点以及研究方向,铁电材料的应用,2,压电材料、铁电材料,压电材料,是实现机械能与电能相互转换的功能材料,.,压电材料主要有四种,:压电单晶、压电陶瓷、压电聚合物及复合压电材料。,其中压电陶瓷系列品种众多,应用广泛,。,压电效应,:正压电效应和逆压电效应。具有压电效应的材料称为压电材料。,铁电材料,:在具有压电效应的材料中,具有自发极化,(,自发极化包括二部分:一部分来源于离子直接位移;另一部分是由于电子云的形变,),而
2、且其自发极化强度可以因外电场反向而反向,或者在电场作用下不可反向但可以重取向的晶体。,铁电体中的自发极化有两个或多个可能的取向。所有铁电体都可以通过人工极化使其具有压电性,但具有压电性的并不一定都是铁电体。,声,-,热,-,电,-,光,-,磁,-,力等性质的交叉效应在铁电体中普遍存在,。,3,1.1,铁电体的基本物理特性,1,自发极化与铁电体,诱导极化:,E0,P,电滞回线:,P,r,称为铁电体的剩余极化强度,Ec,为矫顽场,电场在正负饱和值之间循环一周时,形成了铁电电滞回线。,4,关于铁电的发展历史,大体可以分为以下四个阶段,罗息盐时期,发现铁电性,KDP,时期,铁电热力学理论,钙钛矿时期,
3、铁电软模理论,铁电薄膜及器件时期,小型化,(铁电液晶、聚合物复合材料、薄膜材料和异质结构等非均匀系统),5,(,1,)罗息盐,罗息盐即酒石酸钾钠,(NaKC,4,H,4,0,6,4H,2,0),是上千种铁电体中最早被发现的晶体之一它存在上、下两个居里点,,297K,和,255K,。在这两个温度之间,它处于铁电相。大于,297K,或小于,255K,时处于顺电相。六方结构。,6,(,2,),KDP,时期,KH,2,PO,4,KH,2,PO,4,的值却高达,30,在理论研究方面,,M,ller,首先将热,力学理论应用于,铁电体。,VL Ginsburg,将郎道(,Landau,)相变,理论应用于,K
4、H,2,PO,4,型铁,电体,并迈出了将这一理论应用于更一般情况的第一步德文希尔(,De-Vonshire,)将其进行完善,发展为今天仍之有效的郎道,-,德文希尔理论,7,(,3,)钙钛矿型材料,ABO,3,钛酸钡(,BaTiO,3,),钛酸钡陶瓷是目前应用最广泛和研究较透彻的一种铁电材料。钛酸钡是第一个不含氢的氧化物铁电体,由于其性能优良,化学上,热学上的稳定性好,工艺简便,很快被用作介电和压电元件。,钙钛矿结构:有,BaTiO,3,(,钛酸钡,),、,KNbO,3,、,KTaO,3,、,LiNbO,3,PZT(Pb(Zr Ti)0,3,),、,PLZT(,铅、镧、锆、钛,),,,至,20,
5、世纪,50,年代末,,大约有,100,种化合物被,发现具有铁电性。截至,1990,年,已知的铁电体约为,250,种,.,通式,ABO,3,其空间结构如右图,8,铁电材料的分类,(,1,)结晶化学分类,含有氢键的晶体:磷酸二氢钾(,KDP,)、三甘氨酸硫酸盐(,TGS,)、罗息盐(,RS,)等。这类晶体通常是从水溶液中生长出来的,故常被称为水溶性铁电体,又叫软铁电体;,双氧化物晶体,:如,BaTiO,3,(,BaO-TiO,2,)、,KNbO,3,(,K2O-Nb2O5,)、,LiNbO3,(,Li2O-Nb2O5,)等,这类晶体是从高温熔体或熔盐中生长出来的,又称为硬铁电体它们可以归结为,AB
6、O3,型,,Ba2+,,,K+,、,Na+,离子处于,A,位置,而,Ti4+,、,Nb6+,、,Ta6+,离子则处于,B,位置。,(,2,)按极化轴多少分类,沿一个晶轴方向极化的铁电体:罗息盐(,RS,)、,KDP,等;,沿几个晶轴方向极化的铁电晶体:,BaTiO3,、,Cd2Nb2O7,等。,(,3,)按照在非铁电相时有无对称中心分类,非铁电相无对称中心:钽铌酸钾(,KTN,)和磷酸二氢钾(,KDP,)族的晶体。由于无对称中心的晶体一般是压电晶体,故它们都是具有压电效应的晶体;,非铁电相时有对称中心:不具有压电效应,如,BaTiO3,、,TGS,(硫酸三甘肽)以及与它们具有相同类型的晶体。,
7、4,)按相转变的微观机构分类,(,5,)“维度模型”分类法,9,铁电材料的制备方法,1,固相反应法,2,溶胶一 凝胶法,3,熔盐法,4,喷雾分解法,5,柠檬酸前驱法,6,水热法,7,无卤素法,8,低温液相法,9,10,铁电薄膜的主要制备方法,11,两种主要制备方法(实验室可以做的),块状陶瓷的常用方法,固相烧结工艺主要步骤:,配料 混合 预烧 粉碎 成型 排胶 烧结 被电极 测试,薄膜材料的主要制备方法,溶胶凝胶法主要步骤:,基片清洁 溶胶的制备 匀胶 干燥 晶化,12,二、,Bi,6,FeCrTi,3,O,18,样品制备及性能测试,称料,研磨、造粒、再研磨,压片,烧结,预合成,球磨抽料烘
8、烤,完成样品制备,Bi,6,FeCrTi,3,O,18,样品的制备以及各性能测量的流程图,微观结构测量,表面形貌测量,铁磁性能测量,铁电性测量,13,块状陶瓷的常用方法,固相烧结工艺具体流程(以制备层状钙钛矿为例),(,1,)称料,1.,烘料:将所需原料放到,80,下烘干,24h,2.,按照化学式计算各原料所需质量,用电子电平称量,置于培养皿中。,(2),球磨:将烘干好的料放入球磨罐里,再注入无水酒精至淹没料,将球磨罐放到球磨机器上固定好,设置转速,时间,24h(,注意球磨罐必须烘干,),。,(3),抽料:将球磨好的料,注入无水酒精,搅拌均匀,用洗净的针筒抽料,放入干烧杯里,如此重复一直等球磨
9、罐里没有剩余料为止(玻璃针筒的清洗分为:布擦,水洗,硝酸浸泡超声,10min,,水洗,乙醇清洗,吹干)。,(4),烘烤:将有料的烧杯盖上烧杯盖放入烘烤箱里,在约,100,下烘,24h,,去除酒精。,(5),预合成,:,将烘干的样品取出,研磨成粉末(大约,20min,)后装入培养皿中。再将培养皿中的样品粉末放入洁净干燥的坩埚中压实压平,然后放入高温炉中烧结。升温,8h,从室温到,800,,,800,保温,8h,,最后降温到,100,左右取出。将预合成的料取出后研磨,至粉末状,大约,40,50 min,,然后将磨耗的料放入球磨罐再次球磨,48h,。重复,(3)-(5),步骤。,(6),研磨:在烘烤
10、好的样品放入研钵里,研磨,20-30min,,分三次滴入适量的黏合剂,(,之前须将黏合剂在,80,左右烘一下,每次滴加十三滴,分三次共三十九滴,每次滴完后研磨,10min),,然后将所有的料压成大片(尽量压厚)放置,8h,再磨碎过筛。,(7),压片:用压片机将样品压成大片,(,厚度约,2 mm),和小片,(,厚度小于,2 mm),。,(8),排塑:因为在研磨时加入了粘合剂,所以要把其中的有机物去掉。放入高温箱式电炉中升温,6h,升到,500(,使用,6h,慢速升温主要是为了防止有机物还没有挥发就碳化,),,再保温,4h,。,(9),烧结:将排塑后的样品放到高温箱式电炉中,用,8h,分别升温至,
11、980,、,1000,温度后再保温,4h,,另一份,980,保温,6h,。然后用,M03XHF22,型,X,射线衍射仪对样品进行结构分析,选择合适的温度,对剩下的样品再次烧结。,(10),减薄、抛光:将样品在粗砂纸上打磨,致厚度为,0.5 mm,及,0.2 mm,左右各两片。再至于细砂纸上进行抛光。再将抛光后的样品置于无水乙醇中超声,5min,后取出,装入样品袋中。,14,溶胶,-,凝胶制备铁电薄膜的基本过程:,基片的清洁,晶化,干燥,匀胶,前驱体,(,溶胶,),的制备,15,薄膜材料的主要制备方法,溶胶,-,凝胶制备铁电薄膜的基本过程,:,(1),基片的清洁,主要清除基片表面的无机、有机及其
