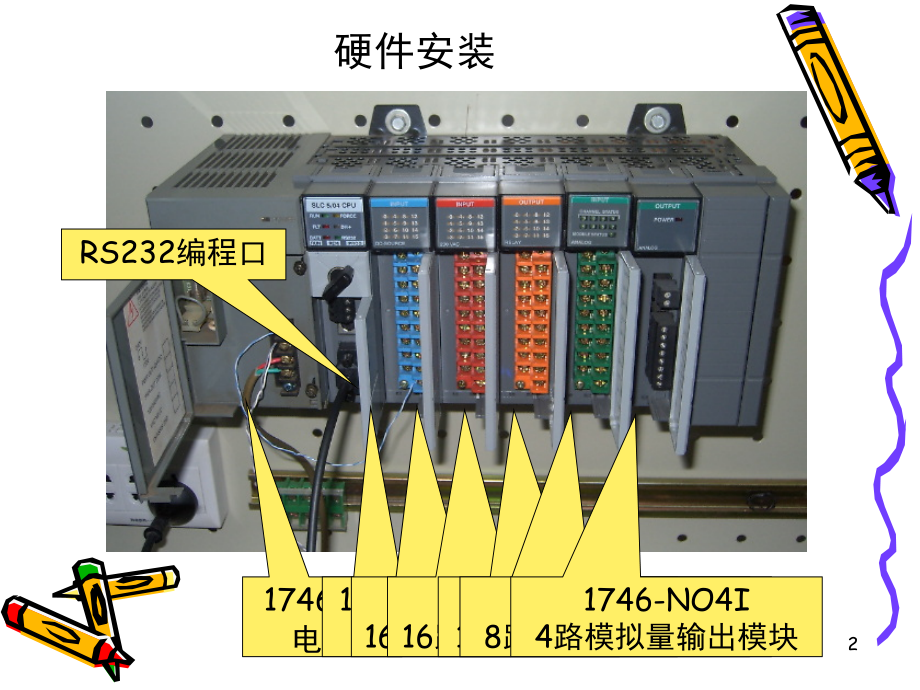

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,RsLogix500编程,-SLC500快速入门,1,硬件安装,1746-P2电源,1747-L542 CPU,1746-IV16,16路24V输入模块,1746-IM16,16路230V输入模块,1746-OW16,16路继电器输出模块,1746-NI8,8路模拟量输入模块,1746-NO4I,4路模拟量输出模块,RS232编程口,2,运行,CPU故障,电池输出低,强制I/O,DH+,RS232,运行 调试 编程,3,一、使用RsLinx连接设备,单击RSWho工具,4,单击configure drivers工具,5,选择连接设备类型,4,5,6,或单击下拉列表框选择相应型号,PLC通电后,单击Auto-Configure,7,8,二、启动RSLogix500,单击New,9,单击选择CPU型号,输入处理器名,10,在线栏,工程目录,指令工具栏,梯形图显示窗,结果显示窗,11,控制器属性,处理器状态,IO,配置,(,组态,),程序文件,(,LAD 2,为主程序,其余为子程序,SLC,控制器最多可有,256,个程序文件,Logix,控制器最多可有,16,个程序文件,),数据表文件,工程目录:,12,双击Controller Properties(控制器属性）,打开RSLinx,13,双击Processor Status(处理器状态）,可显示错误报告,14,双击 IO配置,三、IO组态:,15,选择底架,IO组态:,检查电源,16,IO组态:,了解计划使用的电源是否能够为机架内的模板提供足够的电力。,基于用户模板配置的电源电流。,发生过载前可用电力的估计值。,17,单击进入在线自动IO组态对话框,单击自动进行IO组态,IO组态:,18,IO组态:,19,四、输入逻辑程序,当用户新建一个工程，Logix500右半部会自动打开主程序LAD 2的梯形图窗口。,单击END结束梯级，使用指令工具栏进行梯形图编辑。,输出解锁,输出锁存,输出激励,是否断开,是否闭合,增加分支,增加梯级,20,单击指令工具，选择指令；,双击指令，在上方空白区域内键入地址,(,I:1/0),即可；,也可从数据表文件拖放地址于指令上，自动引用地址。,21,编辑完毕，,进行逻辑校验,校验结果显示,22,五、下载工程，进入在线方式,最后将CPU拨为RUN运行方式。,23,
