虹吸雨水施工组织设计

14

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

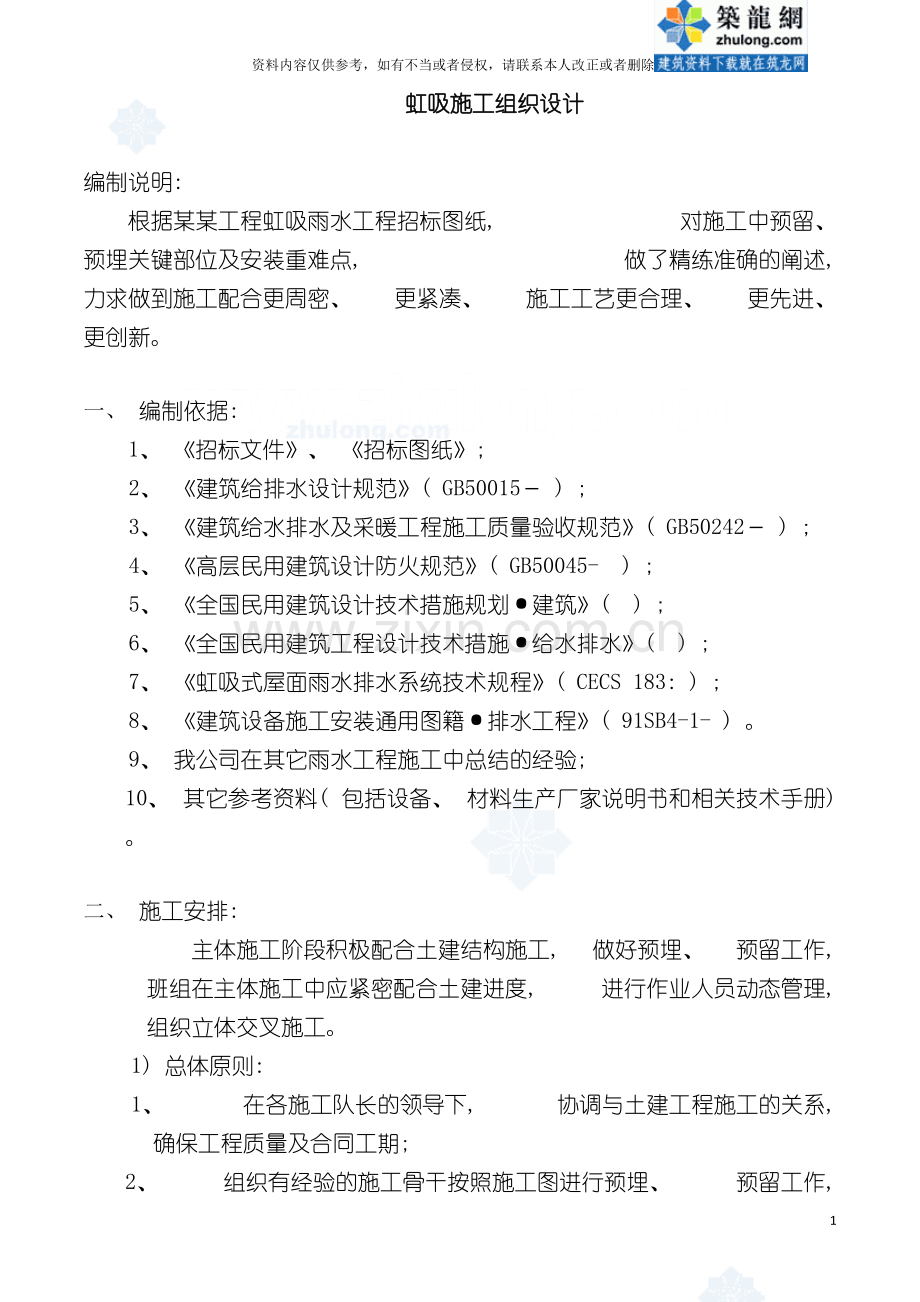

虹吸施工组织设计

编制说明:
根据某某工程虹吸雨水工程招标图纸, 对施工中预留、 预埋关键部位及安装重难点, 做了精练准确的阐述, 力求做到施工配合更周密、 更紧凑、 施工工艺更合理、 更先进、 更创新。

一、 编制依据:
1、 《招标文件》、 《招标图纸》;
2、 《建筑给排水设计规范》( GB50015－ ) ;
3、 《建筑给水排水及采暖工程施工质量验收规范》( GB50242－ ) ;
4、 《高层民用建筑设计防火规范》( GB50045- ) ;
5、 《全国民用建筑设计技术措施规划·建筑》( ) ;
6、 《全国民用建筑工程设计技术措施·给水排水》( ) ;
7、 《虹吸式屋面雨水排水系统技术规程》( CECS 183: ) ;
8、 《建筑设备施工安装通用图籍·排水工程》( 91SB4-1- ) 。
9、 我公司在其它雨水工程施工中总结的经验;
10、 其它参考资料( 包括设备、 材料生产厂家说明书和相关技术手册) 。

二、 施工安排:
主体施工阶段积极配合土建结构施工, 做好预埋、 预留工作, 班组在主体施工中应紧密配合土建进度, 进行作业人员动态管理, 组织立体交叉施工。
1) 总体原则:
1、 在各施工队长的领导下, 协调与土建工程施工的关系, 确保工程质量及合同工期;
2、 组织有经验的施工骨干按照施工图进行预埋、 预留工作, 确保工程质量及合同工期;
3、 本专业在总工期控制下, 与其它专业如空调通风、 电气、 消防等工程总体协调交叉配合, 以防管线打架现象。

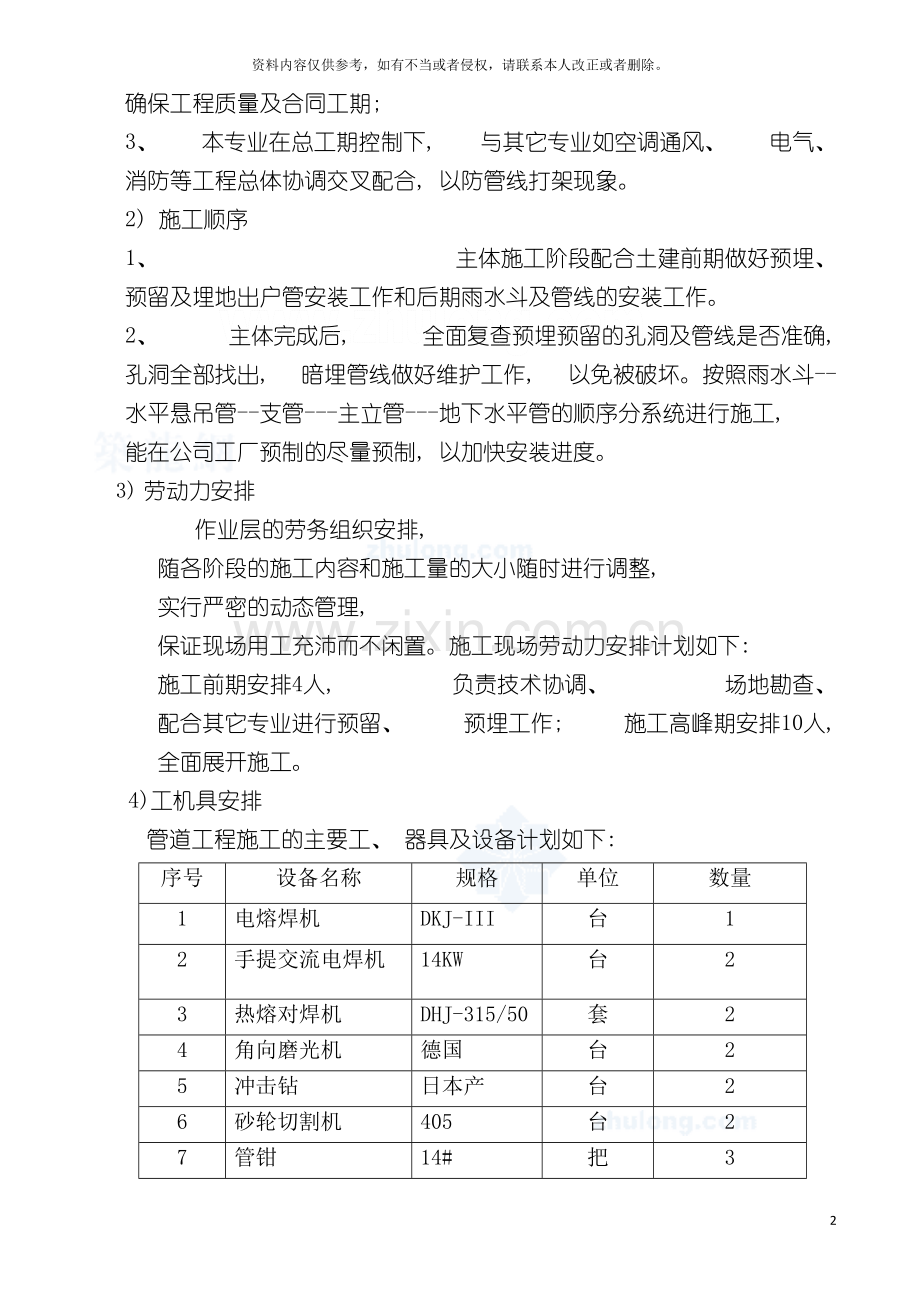

2) 施工顺序
1、 主体施工阶段配合土建前期做好预埋、 预留及埋地出户管安装工作和后期雨水斗及管线的安装工作。
2、 主体完成后, 全面复查预埋预留的孔洞及管线是否准确, 孔洞全部找出, 暗埋管线做好维护工作, 以免被破坏。按照雨水斗--水平悬吊管--支管---主立管---地下水平管的顺序分系统进行施工, 能在公司工厂预制的尽量预制, 以加快安装进度。
3) 劳动力安排
作业层的劳务组织安排, 随各阶段的施工内容和施工量的大小随时进行调整, 实行严密的动态管理, 保证现场用工充沛而不闲置。施工现场劳动力安排计划如下: 施工前期安排4人, 负责技术协调、 场地勘查、 配合其它专业进行预留、 预埋工作; 施工高峰期安排10人, 全面展开施工。
4)工机具安排
管道工程施工的主要工、 器具及设备计划如下:
序号
设备名称
规格
单位
数量
1
电熔焊机
DKJ-III
台
1
2
手提交流电焊机
14KW
台
2
3
热熔对焊机
DHJ-315/50
套
2
4
角向磨光机
德国
台
2
5
冲击钻
日本产
台
2
6
砂轮切割机
405
台
2
7
管钳
14#
把
3
8
大力钳

把
2
9
手锯

把
2
10
13mm手电钻

台
2
11
扳手

把
4

施工量具配置:
序号
名称
单位
数量
1
水平尺
把
2
2
钢卷尺
把
4
3
线坠
个
2
4
卡尺
把
2

三、 施工准备
施工准备工作对于工程能否顺利开工以及整个施工是否能按计划连续、 有条不紊地进行是非常重要的.
1、 组织准备
1．1．建立以施工班长负责制的施工管理体系和以专业工程师为主的技术管理体系, 形成完整的项目施工组织管理机构。总体项目施工组织管理机构图见后附表.
1．2．合理安排施工力量, 保证安装工程进度。
1．3．协调本施工队与各分包方的工作关系。创造良好的施工环境。卓宝虹吸雨水系统全部材料(包括: 管道、 管配件、 二次悬吊系统、 雨水斗等)按照规定日期进场并报请甲方和监理单位检验, 入库分类存放备用。按规定办理进场手续, 办理相关证件。
2、 技术准备
2．1．专业工程师及技术班长在开工前要认真审查施工图, 明确设计要求, 统计出设计图纸不明确的地方, 及时向工程部反馈。会同设计院、 甲方、 监理、 总包单位进行图纸会审, 解决存在的问题。
2．2．安全技术交底: 执行入场三级安全教育, 由现场工程师对工人进行安全技术交底后, 由项目经理部组织每个人签订安全誓约书。
2．3．按设计及施工要求, 建立完善的施工质保体系。

五、 工期保证措施
1、 积极主动配合土建工程, 合理安排施工顺序及进度, 创造条件, 及时到位安装, 并按进度完成, 以免影响下一道工序的施工, 对安装的特殊部位向土建提出要求争取提前施工, 以便安装有足够的工作面, 同时保证了进度要求。

2、 格执行施工进度计划, 每周检查一次, 每天作小检查, 发现问题就地找出原因, 及时协调纠正。
3、 施工目标:
工程质量: 确保优良工程。
安全生产: 防止重伤, 杜绝死亡, 按”一标三规范”达标。
文明施工: 达到市级示范文明工地标准, 努力做好规划管理, 场容场貌创一流水平。

六、 虹吸雨水系统HDPE管道连接
( 一) 用热熔焊机连接:
1、 清洗管材管口部分内外表面, 必须清洁无污染;
2、 使用热熔( 电熔) 焊机连接管道及配件( 焊机使用必须使用严格遵守操作规程) 。用热熔焊机热熔连接;
3、 把连接的管材根据其规格选用相应的夹瓦, 并固定在热熔焊机的焊接架上, 要连接的管的管道边距其靠近的夹瓦30-50mm为宜;
4、 将刨刀放在要连接的两管之间, 固定在焊接架上, 打开油压开关和刨刀电源开关, 对管口进行刨口, 直斗管口断面垂直于管道的中心线为止, 关掉油压开关和刨刀电源, 取掉刨刀。
5、 清理管材管口部分及管配件内外表面, 使之清洁无污染;
6、 加热: 把加热板放在要连接的两管之间, 固定在焊接架上打开油压开关使两管口紧贴在加热板上, 调节焊机的加热温度, 打开加热板的电源开关, 给管进行加热, 管壁厚度在4.3-14.2mm时, 加热温度为210℃-220℃, 管壁厚度在15.9-30mm时, 加热温度为250℃, 当温度达到调节值时, 关掉油压开关和加热板电源开关, 停止加热, 取掉加热板。
7、 焊接: 打开油压开关, 在5-6秒内把要连接的管熔接在一起, 焊接完成好的管道一般要冷却20分钟左右;
( 二) 用电熔机、 电熔套管连接:
1、 根据需要连接的管道规格, 选择相应的电熔套管;
2、 清理管材管口部分及管配件的内外表面, 使之清洁无污染;
3、 将要连接的两管插( 两根) 接在电熔套管的两个接线端子上, 并根据电熔套管的规格, 调节好电熔焊机的焊接时间( 注: 电熔焊机说明都有相对应
的管材管径和焊接时间) , 打开电源开关, 开始焊接, 焊接必须严格按照规定的焊接时间操作, 严禁加时焊接;
4、 电熔套管焊接完毕后, 关掉焊机电源, 取掉输出电源线, 焊好的管道一般冷却20分钟左右。

七、 预留、 预埋工作
1、 施工准备期间, 对照土建施工图, 认真阅读安装施工图, 找出所有预埋点, 并找出其型号统一编号, 加工制作。
2、 对预埋点的准确定位, 雨水斗预埋或预留, 均需土建定出准确的控制轴线和控制标高点, 然后用水平仪、 卷尺、 线坠等测量工具, 准确定出预埋点位置。
3、 对预埋套管的安装, 要求型号、 位置及标高定位准确, 安放时找平找正定位固定牢固。
4、 加强预留预埋与土建的交底及会签制度, 交底内容包括: 施工区段内预留预埋的内容及具体部位, 预埋件对土建施工的精度要求; 施工中注意防止预埋件遭破坏或偏位。对已留好孔洞, 预埋件在土建合模前作校验。确认准确无误后, 经土建、 安装双方签字认可, 方可合模, 在浇注砼时要派专人负责监护。
5、 整个预留预埋工作, 在施工人员安装完毕后, 由施工班长作自检核实, 技术工程师、 质检员作第二次查核后, 会同监理工程师做最后验收核对。进行隐蔽, 以保证预留预埋的准确性和精确性。

八、 施工方法及技术措施
1、 雨水斗安装: 卓宝系统各种规格、 型号的雨水斗广泛适用于不同材质、 不同结构的屋面、 雨水天沟, 且能确保其使用寿命。卓宝虹吸排水系统的雨水斗进水隔柵暴露于屋面上。隔栅由固定螺栓与雨水斗底盘固定, 可防10级以上强风, 不移动, 不变形, 能正常工作。安装示意图如下:

2、 雨水斗与管道的连接: 雨水斗与HDPE管道连接采用法兰连接, 即利用一个钢塑转换头和一个法兰片实行雨水斗与管道的连接, 这种连接方法有连接牢固、 施工方便等优点。( 详见示意图)

3、 二次悬吊系统及支架的安装
二次悬吊系统是我公司自主研发、 生产的新型管道固定装置, 能将雨水悬吊管因温度变化产生的膨胀变形分解到各固定支( 吊) 架之间, 使变形无法目测察觉。在安装管道系统以前, 按照设计位置把固定系统安装好。首先, 对于悬吊水平管道的二次悬吊系统, 按照设计的数量和位置先把安装片焊接在钢结构上, 如果是钢筋混凝土结构, 则用钢膨胀螺栓把安装片固定在钢筋砼上, 用螺杆、 管卡紧固装置把悬吊方钢管固定起来, 水平度调整至符合设计要求。以便进行水平管道的安装。对于立管的固定装置, 同样按照设计要求和规范规定把安装片固定在柱子或墙壁上, 以便进行立管管卡的安装。
具体步骤为:
( 1) 根据管道走向确定二次悬吊支架位置并划线。
( 2) 根据规范要求确定支架数量, 将安装片固定。
( 3) 使用连接方管将悬吊方管连接并经过安装片固定。
( 4) 按设计要求使用管卡, 将连接好的悬吊管固定在支架上。 HDPE管管道支架最大间距( 见下表)
管径(mm)
50
63
75
90
110
125
160
200
250
水平管( m)
1.0
1.1
1.2
1.35
1.55
1.75
2.0
2.25
2.5
立管( m)
1.6
1.8
2.0
2.2
2.4
2.6
2.8
3.0
3.2

HDPE管管道安装示意图如下:
项目
最大安装间距
悬吊滑动管卡的安装间距: LX-1
10Φ
悬吊固定管卡的安装间距: LX-2
5.0m
固定片的安装间距: LX-3
2.5m
立管管卡的安装间距: LL-1
15Φ
立管固定管卡的安装间距: LL-2
6.0m
注明: Φ表示管道的直径;

4、 HDPE管道安装:
( 1) 、 首先清理管材管口部分内外表面, 必须清洁无污染。
( 2) 、 使用热熔( 或电熔) 焊机连接管道及配件( 焊机使用必须严格遵守操作规程) 。
( 3) 、 将预制好的管道安装在支吊架上。
5、 技术措施
各施工队的技术员必须先认真熟悉施工图, 用表格统计每层预留预埋套管及孔洞数量, 并注明标高, 规格及使用位置。如发现有系统标高、 位置相矛盾情况, 应尽快与专业工程师联系解决。
( 1) 、 在砼浇注前, 施工班组自检合格后, 专业工程师及质检员做二次复核, 后会同甲方及监理工程师做验收以后, 方可进行隐蔽, 并及时做好隐蔽记录。
( 2) 、 穿楼板时, 必须设置套管, 套管可采用塑料管或钢管。套管应高出地面不小于20MM, 并采取严格的防水措施。
( 3) 、 立管穿过楼板应预留的孔洞尺寸。
管径mm
50
75~100
125~150
200~300
孔洞尺寸mm
100×100
150×150
200×200
400×400
( 4) 、 HDPE管道采用热熔焊接, 热熔焊接是一种最简单、 可靠的管道连接方法, 它为整个系统的预制安装提供了许多方便有利的前提条件; HDPE管材用此方法焊接时不需其它部件无论预制安装是在现场或是在生产车间里, 在各种环境下都可用此焊接法。
以下是保证较好的HDPE焊接质量所需要的条件:
◆保持焊接部位、 管道及电热板的清洁度;
◆正确的焊接温度;
◆焊接连接过程中施加相应的力;
◆焊接切断面必须是垂直的90°, 且需使用刨刀进行刨口
( 6) 、 灌水试验。雨水系统施工完后应做灌水试验。灌水试验的液面高度, 必须到雨水斗。试验要求: 满水持续1小时, 液面不下降为合格。
( 7) 、 HDPE管道安装的允许偏差和检验方法

室内排水管道安装的允许偏差和检验方法

项次
项目
允许偏差(cm)
检验方法
1
坐标
15
用水准仪( 水平尺) 、
直尺、 拉线和尺量检查
2
标高
±15
3
水平管道纵、 横方向弯曲
塑料管
每1m
0.5
全长25m
以上
不大于10
4
立管垂直度
塑料管
每1m
0.5
吊线和尺量检查
全长5m以上
不大于1.5

( 中华人民共和国国家标准: 建筑给水排水及采暖施工质量验收规范 GB50242- )

九、 质量目标及质量保证措施
1、 质量目标: 雨水系统安装分部工程质量优良, 分部分项工程合格率为100%, 优良率80%以上, 安装观感得分90分以上。
2、 保证措施: 以施工管理、 工程材料设备质量保证工程质量。
( 1) 施工人员必须领导施工班组做好下面几项控制工作。
① 坚持按图纸施工;
② 严格执行施工验收规范和操作规程, 严格按照国家颁发的施工验收规范、 质量检验评定标准来统一施工, 发现质量问题要及时采取有效措施, 立即补救, 不遗留。
③ 做好各施工环节的质量检查, 坚持自检、 互检和专业检并做好记录, 及时做好隐蔽工程的检查验收和分项工程检查验收及做好评定表。
④ 提高检验的质量。

( 2) 工期间要搞好质量检查组织工作, 工人自检, 要对施工质量负责, 班组互检, 互助互进, 施工班长和专业工程师联合检查, 使工程质量不断提高, 以优良标准竣工。
3、 质量保证体系
( 1) 质量管理保证体系:
健全组织机构, 以公司为首的质量保证体系, 其作用是指导、 服务、 保证。公司总工程师为首的质量控制体系, 其作用是监督、 检查、 控制。
( 2) 材料管理
材料、 设备采购选择公司《合格供货商名录》内厂家进行, 并要货比三家, 比质比价, 择优生产厂家。
( 3) 技术管理:
施工前, 由施工队长向班组作书面技术交底, 方案中的施工方法必须口头向班组交待清楚, 施工中遇到难题, 能够如下程序解决, 班组---施工队长---专业工程师, 施工中积极推广先进的施工方法及技术, 同时使用先进的施工工具, 以提高劳动效率。
( 4) 资料管理
工程资料包括档案资料。已进行的施工项目, 要及时做好内业资料并收集产品合格证。经收集、 整理、 归档等待交验。
( 5) 工程质量控制措施
① 特殊工种, 要按规定考试, 取得相应级别的上岗证, 持证上岗。材料应分类堆放, 专人保管, 注明名称、 产地、 规格、 数量。
② 本专业与其它专业工程交接时, 由交方施工负责人填写实测记录, 办理中间交接手续, 经交接双方专职质检员签证。方可进行下道工序。
③ 所有预留预埋工程及地下埋设的隐蔽工程, 均要求班组自检, 专职质检员核定, 符合质量标准后, 填写隐蔽工程记录, 并经建设方及监理共同复查签字确认, 可进行下道工序施工。

十、 安全目标及安全保证措施
1、 本工程安全目标为: 负伤率为零, 无重大事故发生, 实现安全”五无”。
2、 安全技术措施
根据本工程的结构特点和安装的施工特点, 容易产生不安全因素, 因此
安全生产管理要在施工中正确贯彻”安全为了生产, 生产必须安全及预防为主”的方针, 采取安全措施。在保证安全生产的前提下, 全面优质地完成安装任务, 施工中除必须遵循国家有关的安全法则及我项目上制定的安全管理制度外, 安装还针对自己的专业特点制定相应的安全管理制度。
3、 特殊工种如电焊工、 电工、 要按现行规定进行考试, 取得相应级别的上岗证后, 持证上岗。
4、 加强对施工人员的安全质量意识教育, 工班利用作业前作针对性的文字性安全交底, 及口头交底。
5、 建立安全生产定期检查制度, 班组每日检查, 项目每月检查, 以自查为主, 互查为辅, 查思想、 查制度、 查纪律、 查隐患, 并结合季节特点, 重点查防触电、 防高空坠落, 防物体打人事故措施落实。
6、 进入现场必须戴好安全帽, 高空作业拴好安全带, 在施工现场不得穿拖鞋, 更不准随意打闹。
7、 班前不能喝酒, 施工中不得喝酒、 抽烟, 值班人员不得擅自离岗。
8、 用电动工具及施工照明要由专业电工接线, 自己不得私自接线, 引线, 使用电动工具严格按操作规章执行。
9、 高度超过3米的脚手架, 要由架子班搭设, 并要检查后方可上人作业。
10、 施工消防设置要健全, 消防器材严禁私自运用, 违者严肃处理。
11、 建立安全管理领导小组, 由项目经理任组长并明确奖罚条例。

十一、 文明施工
文明施工是保证质量安全生产的前提, 现场的文明施工由各施工队长负责并检查、 监督、 落实。
1、 施工现场的”四口””五临边”应设醒目防护栏杆, 并有警告标志。
2、 施工图、 技术资料记录应专柜专管, 保持整洁。
3、 爱护其它专业的劳动成果, 做好自己的成品保护。
4、 严禁现场使用明火, 电气焊需开用火证后方可施工。
5、 讲文明语, 做文明事, 礼貌待人, 遵守现场统一管理。
6、 做好工程质量回访记录, 建立档案, 及时处理发现的问题。
