中南医院门诊大楼施工项目组织设计.doc

资源描述

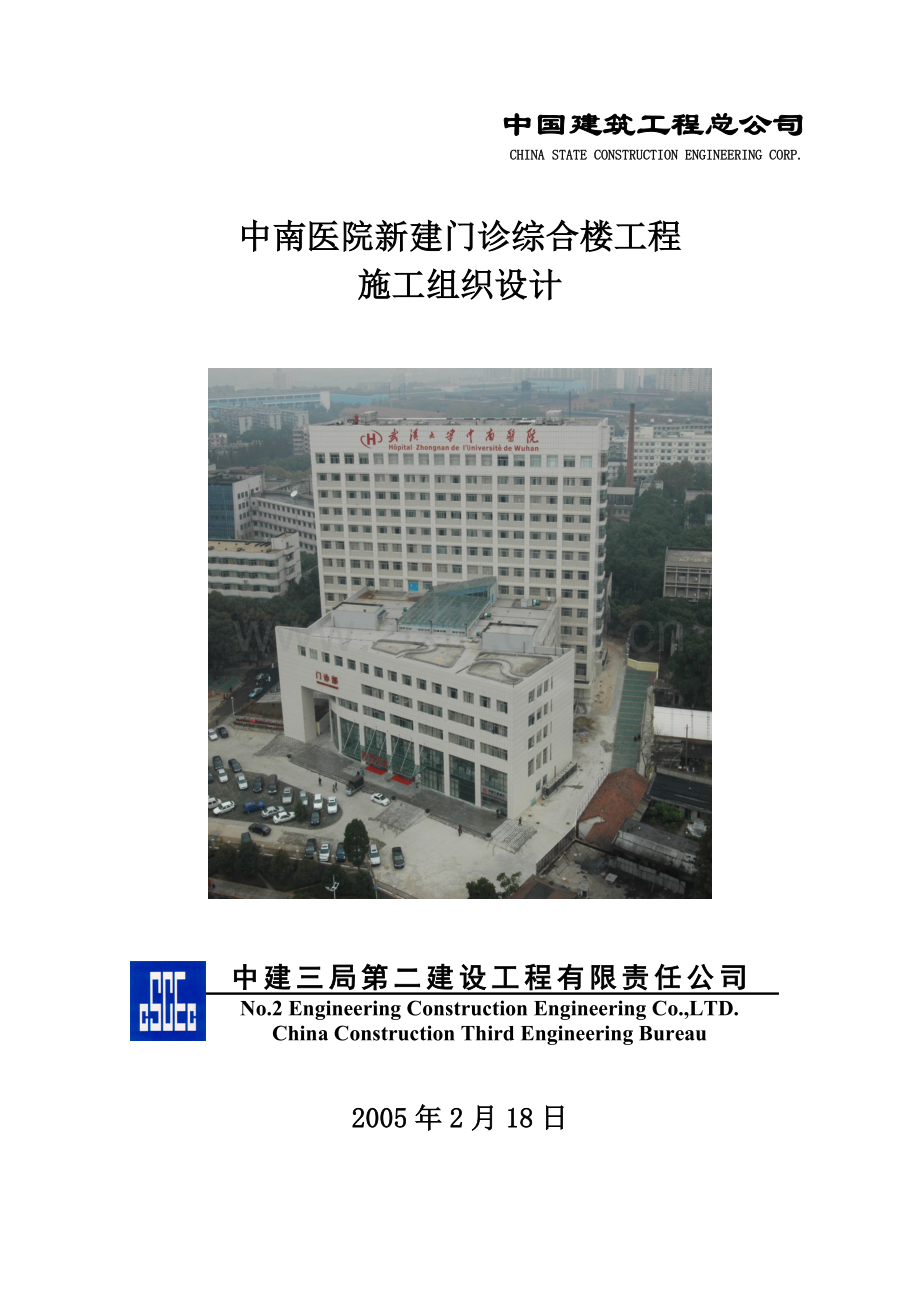

中南医院门诊大楼施工项目组织设计中国建筑工程总公司 CHINA STATE CONSTRUCTION ENGINEERING CORP. 中南医院新建门诊综合楼工程施工组织设计中建三局第二建设工程有限责任公司 No.2 Engineering Construction Engineering Co.,LTD. China Construction Third Engineering Bureau 2005年2月18日武汉大学中南医院新建门诊综合楼工程施工组织设计目录第一章编制依据 1 1.1.合同 1 1.2.工程地质勘察报告 1 1.3.经过有关部门审批的有效施工图 1 1.4.工程所涉及的主要的国家或行业规范、标准、规程、法规、图集，地方标准、图集 1 1.5.企业ISO9002质量体系标准文件 3 第二章工程概况 4 2.1.工程建设概况 4 2.2.工程建筑设计概况 5 2.3.工程结构设计概况 5 2.4.建筑设备安装概况 6 2.5.自然条件 7 2.6.工程特点及难点 8 第三章施工部署 10 3.1.工程目标 10 3.2.项目经理部组织机构 10 3.3.任务划分及总、分包管理 11 3.4.施工流水段的划分及施工工艺流程 15 3.5.施工准备 17 第四章施工进度计划 34 4.1.工期目标 34 4.2.进度计划 34 第五章施工总平面布置 39 5.1.施工总平面布置依据 39 5.2.施工总平面图的绘制及布置原则 39 5.3.施工总平面图的内容 39 第六章主要分部（分项）工程施工方法 42 6.1.测量放线 42 6.2.地下工程 44 6.3.结构工程 47 6.4.脚手架 90 6.5.屋面工程 97 6.6.门窗工程 105 6.7.幕墙工程 108 6.8.装饰工程 108 6.9.设备安装工程 124 6.10.季节性施工 178 6.11.“四新”应用 187 6.12.计算机管理应用 189 第七章各项管理及保证措施 193 7.1.质量保证措施 193 7.2.技术保证措施 225 7.3.工期保证措施 234 7.4.降低成本措施 238 7.5.安全、消防保证措施 239 7.6.施工现场环境保护措施 261 7.7.文明施工与CI 268 中建三局第二建设工程有限责任公司第 302 页共 281 页第一章编制依据 1.1.合同 2005年2月与武汉大学中南医院签订的《武汉大学中南医院新建门诊楼施工合同》。 1.2.工程地质勘察报告武汉大学中南医院新建门诊综合楼详细地质勘察技术报告由中冶集团武汉勘察研究院有限公司编制，报告编号为04-K-0353，报告时间2004年7月。 1.3.经过有关部门审批的有效施工图本工程施工图由武汉市建筑设计院设计，施工图编号为03057，出图日期为2004年11月。 1.4.工程所涉及的主要的国家或行业规范、标准、规程、法规、图集，地方标准、图集规范、标准、文件一览表表1.4 类别名称编号或文号国标工程测量规范 GB50026-2007 国标地下工程防水技术规范 GB50108-2001 国标人民防空地下室设计规范 GB50038-2005 国标混凝土质量控制标准 GB50164-92 国标建筑地基基础工程施工质量验收规范 GB50202-2002 国标砌体工程施工质量验收规范 GB50203-2002 国标混凝土结构工程施工质量验收规范 GB50204-2002 国标屋面工程质量验收规范 GB50207-2002 国标地下防水工程质量验收规范 GB50208-2002 国标建筑地面工程施工及验收规范 GB50209-2002 国标建筑装饰装修工程质量验收规范 GB50210-2001 国标屋面工程技术规范 GB50345-2004 国标建筑工程施工质量验收统一标准 GB50300-2001 行标混凝土泵送施工技术规程 JGJ10-95 行标钢筋焊接及验收规程 JGJ18-2003 行标建筑机械使用安全技术规范 JGJ33-2001 行标施工现场临时用电安全技术规程 JGJ46-2005 国标建设工程施工现场供用电安全规范 GB50194-93 国标建筑施工高处作业安全技术规范 JGJ80-91 行标建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2001 行标钢筋机械连接通用技术规程 JGJ107-2003 行标镦粗直螺纹钢筋连接 JG/T3057-1999 地标多层及高层钢筋混凝土结构抗震构造 98ZG003 地标建筑配件图集合订本 98ZJ 行标建筑施工安全检查标准 JGJ59-99 国标建设工程文件归档整理规范 GB/T50328-2001 国标建筑给水排水及采暖工程施工质量验收规范 GB50242-2002 国标通风与空调工程施工质量验收规范 GB50243-2002 国标建筑电气工程施工质量验收规范 GB50303-2002 国标建筑工程项目管理规范 GB/T50326-2006 国标火灾自动报警系统施工及验收规范 GB50166-2007 国标自动喷水灭火系统施工及验收规范 GB50261-2005 国标给排水管道工程施工及验收规范 GB50268-97 国标电气装置安装工程接地装置施工及验收规范 GB50169-2006 国标建筑与建筑群综合布线系统工程验收规范 GB/T50321-2000 1.5.企业ISO9002质量体系标准文件 1.5.1.《质量手册（第一版）》； 1.5.2.《职业健康安全和环境管理手册（第一版）》。第二章工程概况中南医院新建门诊综合楼位于武昌区东湖路169号中南医院院内，地下一层，主楼地上十三层，附楼地上五层，总建筑面积33322m2，建筑总高度59.6m。本工程土建、安装投资4490万元，总工期为459天，于2005年3月15日正式开工。本工程最大的特色在于一层急救中心的装饰施工。一层急救中心装饰全部按照欧洲风格进行，各办公室仅墙面砖一项就采用了16种不同颜色的玻化砖，而且玻化砖全部倒角拼贴，很符合法国浪漫主义色彩。地面采用玻化砖和花岗岩镶贴，为了标识清晰急救中心各功能区，在地面装饰中采用了电脑刻字技术。按照急救中心各功能区，事先采用不同颜色的玻化砖用电脑刻成所需字体，同时将粘贴功能区导向线的玻化砖按字体形状镂空，再将字体按照功能区嵌入导向线中，并用胶粘结牢固。这样大大方便了病人的就诊，缩短寻找科室的时间。该工程建成后是中南地区最大的急救中心。外装饰幕墙由玻化砖和玻璃组成，经排版后，厂家定做，现场拼装。安装后表面平整，分缝均匀，无缺损和裂痕，无明显色差，从整体看辉宏、大气。 2.1.工程建设概况本工程概况一览表表2.1 工程名称中南医院新建门诊综合楼工程地址武昌区东湖路169号建设单位武汉大学中南医院勘察单位中冶集团武汉勘察有限公司设计单位武汉市建筑设计院监理单位武汉华胜建设监理公司质量监督部门武昌区质量监督站总包单位中建三局二公司主要分包单位无建设工期 459天合同工期 459天总投资额 4490万元合同工程投资额 4490万元工程主要功能或用途医院门诊和科研行政用房 2.2.工程建筑设计概况建筑设计概况一览表表2.2 占地面积 3818m2 首层建筑面积 3818m2 总建筑面积 33322m2 层数地上 13层层高首层 5.1m 地上面积 30670m2 地下 1层标准层 3.9m 地下面积 2652m2 地下 4.9、3.6m 装饰外墙干挂花岗岩、金属漆楼地面水泥砂浆楼面、花岗岩楼地面、地砖（防水）楼地面、塑料地板楼地面内墙水泥砂浆、涂料顶棚水泥砂浆顶棚、涂料顶棚、装饰板吊顶顶棚防水地下防水等级Ⅱ级屋面防水等级为Ⅱ级，耐久年限为15年，采用二道设防卫生间 1.5厚聚氨酯防水涂料，面上撒黄砂，四周沿墙上翻150高阳台结构自防水雨蓬结构自防水保温节能屋面采用40厚挤塑型聚苯乙烯保温隔热板，外窗采用断热铝合金框中空玻璃和低辐射中空玻璃。绿化部分屋面用做种植绿化，绿地面积10636m2 环境保护防辐射其他需说明的事项：室内阳角部位作1∶2水泥砂浆护角，宽50，高1800，厚同墙面。与卫生间贴邻房间的墙面基层均用1∶2水泥砂浆粉刷。所有临外墙落地窗及窗台高度低于900的窗均设置护窗栏杆。 2.3.工程结构设计概况结构概况一览表表2.3 基础埋深 -5.0m 持力层粉质粘土层承载力标准值 390Kpa 桩基类型：无桩长：无桩径：无间距：无箱、筏底板厚度：350mm、800mm 顶板厚度：250mm 条基无独立附楼部分采用独立承台主体结构形式主楼：框架-剪力墙结构；附楼：框架结构主要结构尺寸梁：350×650、350×700 板：110、120 柱：600×600、700×700、800×800、900×900 墙：250、300 抗震设防等级设防烈度6度，人防等级6级混凝土强度等级及抗渗要求基础 C40、C35、S8 墙体 C30-C40 其他垫层C10、C15，二次构件C25 梁 C25-C35 板 C25-C35 柱 C30-C40 楼梯 C25-C35 钢筋类别：Ⅰ级、Ⅱ级钢筋、Ⅲ级钢筋、冷轧带肋钢筋其他需说明的事项：采光天井、中庭网架、钢结构雨蓬 2.4.建筑设备安装概况建筑设备安装概况一览表表2.4 系统名称概况特征给排水工程室内给水市政给水管网供水压力为0.15~0.2MPa,大楼最高日用水量为1827m3/d。大楼给水系统共分3个区， -1层为甲区，由市政给水管网直接供水；1~5层为乙区，由变频水泵通过减压阀减压供水；6~13层为丙区，由变频水泵直接供水。地下一层设一座容积为100m3的不锈钢生活水箱和一座容积为300m3的消防水池；变频调速泵组设有四台水泵，其中一台辅泵和三台主泵，主泵两用一备，由远程压力表将管网压力信号反馈至变频控制柜控制水泵的运行。室内热水热源由院内已建成的蒸汽锅炉提供高温蒸汽做热媒，热水系统的竖向分区与生活给水系统相同。乙丙区各设3台THF1400-LB-Q-4-16-1.6MPa换热器，热水供水温度为60℃，乙丙区各设两台热水循环泵，互为备用。污废水本工程污、废水采用合流制，室内正负以上污废水重力自流排入污水管，地下室污废水采用潜水排污泵提升至室外污水管。污水经化粪池处理后排入市政污水管。雨水屋面雨水采用内排式排至室外雨水管网。饮用水在门诊和住院部设有开水间供应饮用水,功率为10KV，每天的引用水量为7m3/d。电气工程电力配电本工程为一类建筑，其中手术部、重症监护部（ICU）、心脏监护部（CCU）、介入治疗用CT及X光机扫描室等重要场所的医技设备及其配套洁净空调设备、医用电梯、各种消防用电、电信及计算机网络、安防监控等重要弱电系统用电、应急照明等为一级负荷；电子显微镜、一般诊断用CT及X光机电源、客梯、生活水泵等重要电力设备用电及重要场所照明为二级负荷；冷冻、采暖系统一般空调负荷、一般电力及照明负荷为三级负荷。为保证大楼一级负荷和重要二级负荷供电可靠性，由市政引一路10KV电源作为主供，另由医院总变配电所引一路10KV电源作为备供；为保证一级负荷中的特别重要设备的供电可靠性，本工程设一台1000KW的柴油发电机组。高压系统为单母线运行，平时由主电源供电，负担全部负荷，主电源故障时，故障电源手动投入，负担全楼一、二级负荷。低压配电系统采用220/380V放射式与树干式相结合的方式，对单台用电容量较大的负荷或重要负荷采用放射式供电，对照明及一般负荷采用树干式与放射式相结合的供电方式。照明照明、插座分别由不同的支路配电，照明为单相二线，单相插座为单相三线。照明光源主要采用T5系列高显色、高光效、三基色直管荧光灯或U型管节能灯，配电子整流器；诊断室、治疗室、检验室、手术室等选用漫反射、高显色灯具；病房、护理单元通道采用间接型灯具；病房、护理单元通道设置“夜间照明”巡视脚灯。在变配电所、柴油发电机房、消防控制室、弱电机房、水泵房、防排烟机房、手术室、危重监护病房、血液中心、急诊室及其他1、2类医疗场所设置应急照明，在走道、大厅、安全出口等处设置疏散指示灯、安全出口标志灯。防雷本建筑为二类防雷，建筑的防雷装置满足防直击雷、侧击雷、雷电波的侵入，并设置总等电位联结。在屋顶采用φ12镀锌圆钢作避雷带，屋顶避雷连接线网格不大于10m×10m或12m×8m；利用建筑物钢筋混凝土柱子或剪力墙内2根φ16以上主筋通长焊接作为引下线，间距不大于18m，引下线上端与避雷带焊接，下端与建筑物基础梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接；为防侧击雷，45m以上每层设均压环，均压环与该层外墙上的所有金属栏杆、门窗、构件、引下线连接。接地极利用建筑物桩基、基础承台及基础地梁上的上下两层钢筋中的2根主筋通长焊接形成的基础接地网，并连接室外护坡桩。所有突出屋面的金属构件均应与避雷带可靠焊接，Ⅰ类灯具或灯具安装高度低于2.4米时,需增加一根PE线。接地本工程低压配电系统接地采用TN-S系统，防雷接地、变压器中性点接地，电气设备的保护接地、电梯机房、消防控制室、弱电机房等的接地共用统一接地极，要求电阻不大于1Ω；手术室、心血管造影室、ICU、CCU等采用IT不接地系统恭电；建筑物做总等电位联结（MEB），总等电位板设置在变配电所、电缆及设备管道进出建筑物处，各MEB板之间通过结构圈梁主筋相互连通，将所有进出建筑物的金属管道、金属构件、保护接地干线与等总电位端子箱可靠连接。通风人防通风及卫生间通风本大楼平战结合六级人防地下室，地下室平时为车库，战时为二等人员隐蔽部，抗力级别为6级，防化等级为丙级。卫生间通风通过卫生间排气扇将风排至竖井，再通过屋面风机排至室外，达到为卫生间换气的效果。 2.5.自然条件 2.5.1.气象条件武汉市位于亚热带区域内，盛行季风气候，一年四季气候特征分明，冬季处冷高压控制，盛行偏北风，天气干燥、少雨、气温低，夏季受热带高压影响，盛行偏南风，天气温暖、潮湿、雨量充沛，气温高，春季、秋季为过渡季，是相对晴朗少雨季节。 2.5.2.工程地质及水文条件施工地区其原始地貌属于长江右岸Ⅲ级阶地，垄岗地形。由于人类工程活动，造成地表高低不平，既有废弃的地下室、地沟（一般不超过3.0m，见主楼地段），又有连成一片的深开挖的树坑。从总体来看，其地势呈北高南低阶梯状倾斜。根据勘察报告看，地面标高变化在22.60～26.41m之间。本场地在勘探深度范围内分布的地层有： 1.人工填土层：主要由褐黄色粘性土组成，地表面堆积有大量建筑垃圾，呈湿～饱和、松散状态。一般厚度1.20～1.80m。 2.粉质粘土：褐黄色，含灰白色高岭土条纹及铁锰结核，无摇震反应，光泽反应稍光滑，干强度和韧性高，呈湿～饱和、硬塑状态。层厚1.70～14.40m，平均厚度10.04m。 3.粘土：棕红色，含灰白色高岭土条纹、团块和铁锰结核，无摇震反应，光泽反应稍光滑，干强度和韧性高，呈湿～饱和、硬塑状态。层厚1.30～9.70m，平均厚度6.00m。施工场地内的地下水分为上部滞水和承压水两种类型。上部滞水主要分布在素填土层中，主要接受大气降水补给，其埋深为0.40～2.71m，相当于绝对标高22.14～25.21m，经地下水水质分析，根据《岩土工程勘察规范》（GB50021-2001）水对建筑材料腐蚀性判定标准，该地下水对砼结构及钢筋砼结构中的钢筋无腐蚀性。承压水以卵石层为主要含水层，其水位在地面下12.00m，处，相当于绝对标高14.03m。由于该承压含水层上覆地层为强度较高、厚度较大的老性粘土层，因此，该承压水不会对基坑开挖造成危害。 2.5.3.地形条件施工场地地势高低不平，北高南低，且现场场地较狭窄，深基坑及喷锚支护施工已经完成。 2.5.4.周围道路及交通条件施工现场位于中南医院院内，有硬化道路与东湖路相连，周边是湖北省政府，材料进场受交通管制的限制。 2.5.5.场地及周围地下管线本工程位于武汉大学中南医院院内，新建门诊楼东边是武汉大学医学院，南边为旧门诊部，最近仅为2m，西边是生命通道，距离基坑5m，过往行人、车辆较多；北边是武汉大学医学院六层教学楼。前期土方开挖已由发包人分包单位完成，除西边距基坑4m处有一条电缆沟外，施工区域内无任何地下管线。 2.6.工程特点及难点 2.6.1.工程特点 1.特：本工程是武汉大学中南医院门诊综合楼工程的标志工程，是与法国合作开发项目，竣工后法国总统将为本工程剪彩，是一项政治工程。 2.近：本工程南边距旧门诊部仅为2m，西边距医院生命通道仅5m，过往行人、车辆多。 2.6.2.工程难点 1.本工程位于中南医院院内，周边为学校和医院职工小区，周边人口来往频繁，对施工有一定的障碍。解决基本思路：合理安排工序，加强现场安全、文明施工管理，改善设备性能，最大限度的降低噪声，减少扬尘和减少水污染，确保周边单位工作人员及住户的正常工作和人身安全。 2.本工程地处省府地，地理位置较为特殊，在安全、文明施工方面要求极高。解决基本思路：在施工过程中要积极协调与相关单位的关系，原材料、成品、半成品的进场尽量错开车流高峰期。 3.防水工程施工是本工程施工中的重点，也是历来倍受发包人关心的问题。解决基本思路：加强对防水工程的施工控制，从施工细节上减少渗漏水的可能。第三章施工部署 3.1.工程目标 3.1.1.质量目标根据对发包人的承诺，本工程的质量目标为：严格按国家验收规范及图纸设计要求施工，确保达到武汉市“黄鹤杯”工程，杜绝重大质量事故的发生。 3.1.2.工期目标我项目将以459个日历天完成本工程的施工任务。在这459个日历天内，将以70个日历天完成地下室的施工，以70个日历天完成主体施工。 3.1.3.安全目标制定和完善项目安全管理制度，提高施工人员的安全意识，采取有效的安全防范措施，杜绝死亡和重伤事故，轻伤频率控制在1‰以内，争创武汉市安全达标现场。 3.1.4.文明施工目标达到武汉市文明管理标准，确保获市级文明施工样板工程。 3.1.5.成本目标大力加强对“四新”成果的运用，合理组织施工顺序及施工工艺，力争成本降低率达2%以上。 3.2.项目经理部组织机构造价工程师项目书记行政助理保卫后勤项目经理安装经理电气工程师给排水工程师项目总工物资经济师现场责任工程师技术责任工程师项目生产经理现场责任工程师物资经济师安全工程师项目组织机构框图 3.3.任务划分及总、分包管理 3.3.1.总包合同范围根据合同要求，由我单位施工的有：地基与基础工程、主体结构工程、装饰工程、楼地面工程、楼梯栏杆工程、屋面工程、水、电安装工程等施工图纸包含的施工任务。 3.3.2.发包人自行组织施工范围发包人自行组织施工的范围包括：通风与空调、消防、电梯、石材幕墙、弱电系统、医用气体、洁净手术室、防辐射、二次精装修等工程的施工。 3.3.3.合同范围内发包人指定的分包工程本工程无此项内容。 3.3.4.总包范围内的分包工程本工程无此项。 3.3.5.总、分包管理一流的工程出于一流的管理，科学管理是工程成败的关键。我们将通过制定一套行之有效的管理制度来加强工地专业分包的管理，建立标准化的管理考核机制，做到管理方法科学、管理目标明确、管理到位、讲究实效，奖罚分明、保证工程顺利完成。 1.对专业分包单位的管理总设想 (1)由于发包人及相关部门限定的部分分项工程（如电梯安装、设备安装、消防灭火系统工程等）和部分专业工程（如石材幕墙、二次装修等）必须筛选有良好资质等级及信誉的专业施工单位分包施工，施工实施当中，实行各分包单位按专业工程系统统一分包，最终形成功能交付的总分包格局。 (2)在发包人统一领导、本公司总管理的基础上，要求各分包队伍统一联合作战，做好相互配合，明确工程的质量目标、工期目标、安全目标、成本目标，明确各分包队伍的责任、义务和权利。 (3)实现一切管理从合同出发的管理基本原则，避免扯皮现象。在工程实施当中，合同是至高和最终的，各分包队伍碰到矛盾应无条件服从合同条款，以确保本公司总承包管理的有据有效执行。 (4)各分包工程全面展开后，事先做好对分包工程施工方案的审核与优化，明确各分包工程的节点工期，事中加强对各分包工程的技术综合管理、安全与质量控制与进度控制。事后做好对各分包工程的质量验收，场地清理、扫尾和成品保护等工作。 2.对分包单位的技术管理 (1)项目实施前，对各专业分包的方案、工艺、程序进行技术综合，优化出各分包工程的最佳组合与最佳方案，以确保工程施工的最佳状态与最佳秩序。 (2)所有的施工图纸均由总承包统一审核，各分包队伍积极参加，并列出各分包队伍施工过程中应注意的重点，编制各分包队伍既相互交叉又互不干扰的预埋、预留管道孔洞的管线走向规划。 (3)明确各分包队伍施工总工期、节点工期，且严格限定各分包队伍同一时间内的施工节拍与区域，以确保各单位同时施工时的有序、稳步施工。 (4)现场施工总布置由总承包统一管理，在合同中明确各分包队伍在不同施工阶段中的使用场地，各分包队伍不得擅自随意乱用材料堆场或堵塞道路。 (5)所有垂直运输机械均由总承包单位布置与管理，同时组织协调好各分包队伍的施工时间；错开使用垂直运输设施的时间，以确保工程施工的顺利进行。 (6)施工现场建立用水、用电审批制度，分包队伍须提前两天填报用水用电审批表，列明使用部位、使用时间及使用量送交总承包商生产科（组）审批，以便做好统一协调管理，避免磕碰事件。 3.对分包单位的质量管理本工程承包质量管理任务将主要是针对各分包队伍分别负责的系统功能质量的监控，以及由此而形成的最终产品质量跟踪而展开的。在施工中，重点围绕以下几个方面进行管理。 (1)对分包队伍的所有施工图均统一审核，对发现的设计缺陷、质量问题及矛盾部位应由设计单位重新修改，避免因设计引起的质量问题。 (2)对分包队伍采购的材料、设备等进行全面验证，包括对其品牌、技术参数的全面对照，拒收与设计或合同中规定要求不符的材料、物资。 (3)配备足够的质量管理人员，对各分包队伍施工过程的质量进行控制，各分包队伍均有总承包派的专业质量员，对分包队伍的过程质量开展面对面的监督与认可，凡达不到质量标准的不予以签证并促其整改，对一些成品与半成品的加工制作，总承包亦将抽派人员赶赴加工现场进行检查验证。 (4)分包队伍完工后，对产品的保护进行系统管理，对分包队伍已完成并形成系统功能的产品，经验收后，即组织人力、物力和相应的技术手段进行产品保护，直至形成最终产品，并指派专人看护直至交付发包人使用为止。 4.对分包单位的工期管理总承包对该承包工程工期目标的最终依据是合同工期，即在约定的时间内必须向发包人交付最终产品，为此总承包将对总进度计划进行周密策划和严格管理，务使各分包队伍的工期满足总进度计划要求。为此，在工程实施当中，本公司总承包管理将特别注意以下几点： (1)在排总进度计划时，各分包队伍的主要负责人员均共同参与，对总承包所排的计划进行论证、提出意见。同时充分预计为实现预定计划可能产生的技术、质量，安全问题，事先制定方案，确保总进度计划的顺利实施。 (2)在总进度计划中标明各分包队伍最迟应开始的时间及最迟应完成的时间，同时注明关键工序的节点工期。 (3)总进度计划一旦确定，所有分包工程的工期及节点时间均列入分包合同，产生法律效力。 (4)当情况有变化，需要调整进度计划时，必须经过双方协调，并得到总承包的同意。 5.对分包单位的安全保卫管理由于本工程专业分包单位较多，为确保施工正常有序的进行，总承包将重点做好以下几方面工作： (1)从思想上和组织上把分包队伍的安全生产管理纳入我公司统一的安全管理体系之中，进场的管理人员与员工都要接受安全教育，及时制定统一完整的安全、保卫管理制度，保证施工现场安全、文明、有序程序的管理制度。 (2)配备足够数量的安全、保卫人员，同时在各分包队伍内选定兼职安全保卫人员，以便随时核查施工人员的现场出入证，避免无关人员进入施工现场。 (3)所有的分包队伍必须按制度要求及时向总承包提交管理人员、操作人员名单及其上岗资格证书，以便监控检查，防止各类事故发生。 (4)随时进行安全检查，一旦发现有违背项目部安全生产管理制度的立即令其整改，严重的严惩不怠。 3.4.施工流水段的划分及施工工艺流程 3.4.1.施工流水段的划分根据本工程的实际情况，拟将整个本工程分为两个施工工区，施工过程中的协调工作至关重要，项目生产经理具体负责协调工作准时参加发包人、监理公司召开的生产协调会，并组织专人每月定时与发包人、监理及公式总部汇报进度计划、质量情况等，并及时解决现场问题，督促各部门按发包人、监理、公司的有关要求执行。对发包人分包的安装单位在施工时本着互相支持的原则进行配合和帮助，让设备安装提前插入，交叉作业，缩短总工期，为发包人投产创造条件，具体的划分见下图：图 1 施工区的划分 3.4.2.施工工艺流程根据“先地下后地上、先主体后围护、先结构后装修”的原则，本工程总施工顺序：基础—→主体与围护（水电安装）—→屋面—→装修。 测量放线基坑降水、支护土方开挖、护坡钎探、验槽垫层砼施工防水保护墙砌筑底板钢筋、柱墙体插筋绑扎底板防水及保护层底板导墙模板底板砼墙柱放线墙柱钢筋水电预留、预埋墙柱模板墙柱砼拆模养护标高放线梁板模板梁板钢筋水电预留、预埋梁板砼养护外墙防水防水保护层基础土方回填 A.基础工程测量放线绑扎墙柱钢筋水电预留、预埋墙柱模板标高放线梁板模板绑扎梁板钢筋墙柱、梁板砼浇筑水电预留、预埋养护 B.主体工程 C.屋面工程（以上人屋面为例）钢筋砼屋面板清扫 20厚（最薄处）1∶8水泥珍珠岩2%坡 20厚1∶2.5水泥砂浆找平层刷基层处理剂一遍 4厚SBS改性沥青防水卷材点粘一层350号石油沥青油毡 25厚挤塑型聚苯乙烯保温隔热板 40厚C30UEA补偿收缩砼防水层，表面压光，内配φ4＠150双向钢筋 25厚1∶4干硬性水泥砂浆，面撒素水泥 8-10厚地砖铺平拍实，缝宽5-8，1∶1水泥砂浆填缝 D.装修工程本工程为框剪结构，主体结构施工到一定程度后，插入装修，装修程序为先室内后室外。测量放线二次结构砌筑立门窗口内墙抹灰楼地面设备安装门窗扇安装墙面踢脚吊顶涂料地面面层油漆室内装修：测量放线二次结构砌筑立门窗口外墙抹灰门窗扇安装金属涂料或干挂花岗岩室外装修：我方计划本工程的总工期为459天，据此确定施工进度控制为：地基与基础工程: 70天完主体工程： 70天完 装修工程： 319天完 3.5.施工准备 3.5.1.施工技术准备 3.5.1.1.施工图纸设计技术交底及图纸会审本工程属框剪结构综合楼，图纸齐全，图纸中各相关规范、标准图集业已备齐，由项目主任工程师组织生产经理、生产岗位、技术岗位、质量岗位、资料员及水电专业班组长等有关人员在开工前作好了图纸的熟悉和自审工作，领会设计意图，掌握工程建筑和结构的形式和特点，同时查阅本工程有何特殊要求。并将发现的图纸问题分专业整理形成图纸审查记录提交设计单位，设计交底后及时整理形成设计交底记录，各方会签后形成施工依据。图纸会审计划序号内容依据参加人员目标实施日期 1 图纸初审施工图纸及引用标准、施工规范土建、给排水、暖通、电气专业人员熟悉施工图纸、分专业列出图纸中不明确部位及问题。 2005.2.15 2 内部会审施工图纸及引用标准、施工规范土建、给排水、暖通、电气专业人员熟悉施工图纸、将专业问题汇总，找出专业交叉矛盾问题，列出图纸问题，填写《图纸审查记录》，并向设计人提供此记录。 2005.2.25 3 图纸会审施工图纸及引用标准、施工规范土建、给排水、暖通、电气专业人员向设计人说明提出的各项问题，了解设计意图，整理图纸会会议纪要，填写《图纸会审记录》。 2005.3.18 注：对于在图纸会审中未发现的问题，在施工中发现后及时与设计人联系，并以《设计变更通知单》传达给建设单位及监理机构。 3.5.1.2.施工图深化设计目前，我项目已组织技术责任工程师着手对施工图中的钢筋进行仔细的翻样及制作，并对预埋铁件放大样，由专人进行制作，确保铁件的准确性；安装技术工程师对工程桥架、管道布局进行规划，以明确各种管道所在位置，保证施工后的管道排放的整齐性、统一性。 3.5.1.3.图纸、规范、标准、图集等在熟悉图纸的基础上，找出与本工程有关规范、规程、标准、图集，并建立图书目录。组织管理人员进行规范、规程、标准、图集的学习，使之熟悉规范，提高质量意识及技术水平。对已经换版、新购入的新规范，要及时学习有关文件精神，以保证我们的规范、标准、图集的有效性。 3.5.1.4.设备及器具设备及器具一览表表3.5.1.4-1 名称规格数量名称规格数量经纬仪 J2 1 水准仪 S3 1 标杆 1 塔尺 1 钢尺 50m 1 太阳伞 1 建筑工程质量检测器 1 钢卷尺 1 阴阳角尺 1 线垂 2.5kg 1 台秤 1 试模（组） 150×150×150 10 试模（组） 100×100×100 4 抗渗试模（组） 3 砂浆试模（组） 70.7×70.7×70.7 2 坍落度桶 1 钢卷尺 30m 1 钢卷尺 5m 1 游标卡尺 1 电脑 3 复印机 1 打印机 2 3.5.1.5.测量基准交底、复测及验收 1.基准交底武汉大学中南医院发包人在2005年3月1日移交了《中南医院门诊综合楼轴线移交示意图》和《建筑红线定位图》两份资料。 2.复测因为发包人提供的只有两个控制点，我方只能复测出两点间距离，并以这两个控制点放样出原红线班测设的两控制点，根据《建筑红线定位图》实测出两控制点到周边已有建筑物的相对关系，如超出规范以外，提交一份实测测量资料反馈到发包人和监理单位。 3.验收我方复测出两控制点误差超出规范以外或是在规范以内任一结果，只要发包人和监理单位认可，并签字、盖章，方为有效。 3.5.1.6.技术工作计划分项工程施工方案编制计划表3.5.1.6-1 序号施工方案名称完成日期编制人审核人批准人备注 1 施工测量方案 2005.3.5 陈和梅罗轩忠丰艳琴 2 地下室底板大体积混凝土浇筑方案 2005.3.10 陈和梅罗轩忠丰艳琴 3 地下室防水施工方案 2005.3.12 陈和梅罗轩忠丰艳琴 4 地下室试水方案 2005.4.20 陈和梅罗轩忠丰艳琴 5 模板方案 2005.3.8 陈和梅罗轩忠丰艳琴 6 外脚手架方案 2005.4.30 陈和梅罗轩忠丰艳琴 7 屋面防水施工方案 2005.8.10 陈和梅罗轩忠丰艳琴 8 给水管安装施工方案 2006.1.15 郑唐红汪国志刘业柄 9 水泵设备安装施工方案 2006.3.15 郑唐红汪国志刘业柄 10 防雷接地施工方案 2005.3.10 时兴洪汪国志刘业柄 11 高低压柜安装调试施工方案 2006.5.10 时兴洪汪国志刘业柄 12 电缆与母线安装施工方案 2006.4.30 时兴洪汪国志刘业柄 13 风管制作安装施工方案 2005.11.5 肖红明姜宗亮姜宗亮 14 空调风管保温施工方案 2006.3.3 肖红明姜宗亮姜宗亮 15 石材幕墙施工方案 2005.12.7 刘世铭刘世群刘世群混凝土强度及抗渗试验计划表3.5.1.6-2 序号取样的分层、分段部位取样组数见证取样组数养护条件龄期 1 地下室底板砼 23 23 标养 28d 2 地下室剪力墙、柱砼 5 5 标养 28d 3 地下室梁板砼 10 10 标养 28d 4 主楼一至十三层柱砼每层2组每层2组标养 28d 5 主楼一至十三层梁板砼每层3组每层3组标养 28d 6 附楼一至五层柱砼每层2组每层2组标养 28d 7 附楼一至五层梁板砼每层3组每层3组标养 28d 8 主楼屋面梁板砼 3 3 标养 28d 9 附楼屋面梁板砼 3
