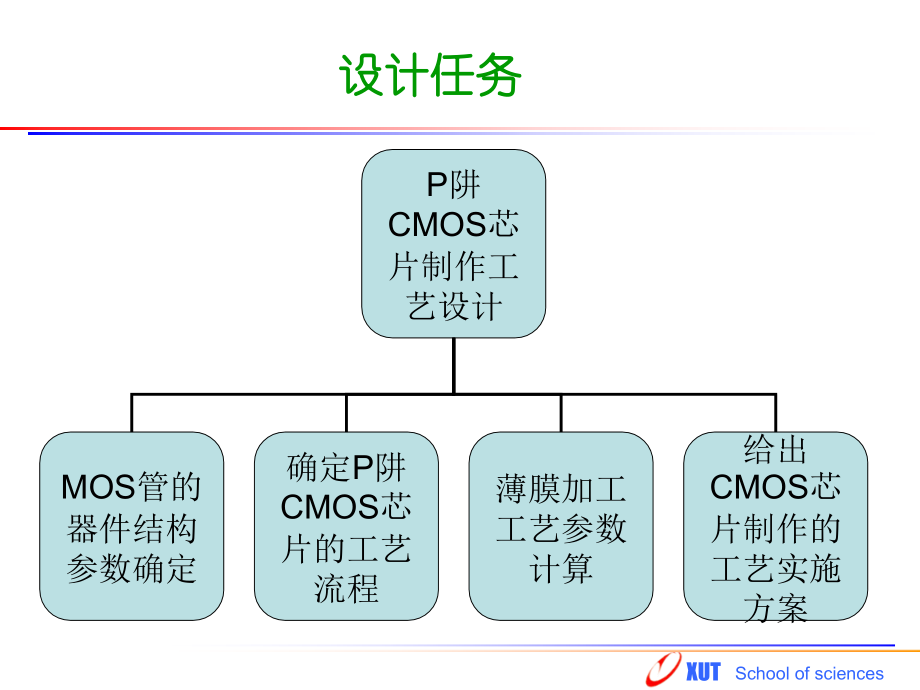

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,XUT,School of sciences,P阱CMOS芯片制作工艺设计,制作：韩光、黄云龙、黄文韬,1,设计任务,一、MOS管的器件结构参数确定,NMOS管参数设计与计算,PMOS管参数设计与计算,NMOS管参数设计与计算,特性指标要求：,n沟多晶硅栅MOSFET：阈值电压VTn=0.5V,漏极饱和电流IDsat1mA,漏源饱和电压VDsat3V，漏源击穿电压BVDS=35V,栅源击穿电压BVGS20V,跨导gm2mS,截止频率fmax3GHz（迁移率n取600cm2/Vs）,NMOS管参数设计与计算,由,得,从而有：,NMOS管参数设计与计算,饱和电流：,跨导：,于是取：W/L 13.4,NMOS管参数设计与计算,由截止频率：,知：L 3.1um,由 和经验公式：,知：,NMOS管参数设计与计算,又因为阈值电压：,其中：,将 带入以上各式可得：,0.48V,与要求,0.5V 相差不多,故 满足要求,NMOS管参数设计与计算,最后由：,故综上取：,则：W=30um,PMOS管参数设计与计算,特性指标要求：,p沟多晶硅栅MOSFET：阈值电压VTp=-1V,漏极饱和电流IDsat1mA,漏源饱和电压VDsat3V，漏源击穿电压BVDS=35V,栅源击穿电压BVGS=25V,跨导gm0.5mS,截止频率fmax1GHz（迁移率p=220cm2/Vs）,PMOS管参数设计与计算,由,得,从而有：,PMOS管参数设计与计算,饱和电流：,跨导:,于是取：W/L 12.2,PMOS管参数设计与计算,截止频率：,知：L 3.24um,由 和经验公式：,知：,PMOS管参数设计与计算,又因为阈值电压：,其中：,将 带入以上各式可得：,与-1V相比相差稍微有点大，故作微调取：,此时：满足要求,PMOS管参数设计与计算,最后由：,故综上取：,则：W=60um,注：,这里无论是NMOS还是PMOS的计算都是以理想 在计算，实际做时要考虑安全余量适当做厚点,因为,为了保持电流连续性一般取PMOS,的宽长比为NMOS的2倍,P阱CMOS芯片的工艺流程,二、P阱CMOS芯片的工艺流程如下:,衬底制备,初始氧化,阱区光刻,P阱区注入及推进,场氧化及 去除,有源区光刻,淀积,预栅氧化及P管,注入,栅氧及多晶硅,淀积、掺杂 光刻,P+区光刻及注入,N+区光刻及注入,Al淀积、光刻及,合金,引线空光刻,PGS淀积及源漏,区推进,N管场区光刻，,场注入,P阱CMOS芯片的工艺流程,1.衬底制备,由于CMOS器件对界面电荷特别敏感，衬底与 界面态尽可能低，因此选择,晶向为 的N型硅做衬底，电阻率约为,的N型硅衬底,P阱CMOS芯片的工艺流程,2.初始氧化,为阱区的选择性刻蚀和随后的的阱区深度注入做工艺准备。阱区掩蔽氧化介质层的厚度取决于注入和推进的需要。这是P阱硅栅CMOS集成电路制造工艺流程序列的第一次氧化。,N-Si衬底,P阱CMOS芯片的工艺流程,3.阱区光刻,是P阱硅栅CMOS集成电路制造工艺的第一次光刻，具体包括:涂胶、前烘、曝光、显影、坚膜、腐蚀、去胶等工序，刻蚀除P阱区注入窗口。,N-Si,P阱CMOS芯片的工艺流程,4.P阱注入及推进（第一次注入）,次步是P阱硅栅CMOS集成电路制造工艺流程中第一次注入掺杂，P阱注入及推进主要是形成P阱区。,N-sub,P-well,P阱CMOS芯片的工艺流程,5.剥离阱区氧化层,6.热生长垫氧化层,目的是消除 界面间应力，第二次氧化,7.LPCVD淀积,N-sub,P-well,薄氧,P阱CMOS芯片的工艺流程,8.有源区光刻：即第二次光刻,N-Si,P-well,Si3N4,P阱CMOS芯片的工艺流程,9.N沟MOS管场区光刻：即第三次光刻,以光刻胶作为掩蔽层，刻蚀除N沟MOS管场区的注入窗口。,10.N沟MOS管P+注入：第二次注入,N沟MOS管场区P+的注入首要目的是增强阱区上沿位置处的隔离效果，同时场区重掺杂注入客观上组织了场区寄生MOS管工作,综合9、10两个步骤如图:,光刻胶,N-Si,P-,B+,P阱CMOS芯片的工艺流程,11.局部氧化：第三次化,目的：生长场氧化层,12.剥离 和 的缓冲层,综合11、12两个步骤如图：,N-Si,P-,P阱CMOS芯片的工艺流程,13.热氧化生长栅氧化层：第四次氧化,14.P沟CMOS管沟道区光刻：第四次光刻,15.P沟MOS管沟道区注入（第四次注入）：,此过程的目的是调整阈值电压,综合13、14、15三个步骤如图：,N-Si,P-,B+,P阱CMOS芯片的工艺流程,16.生长多晶硅,17.刻蚀多晶硅栅（第五次光刻）：,形成N沟MOS管和P沟MOS管的多晶硅栅。,综合16、17步骤如图：,多晶硅,N-Si,P-,P阱CMOS芯片的工艺流程,18.涂光刻胶,19.刻蚀P沟MOS管区的胶膜：,第六次光刻,20.注入掺杂P沟MOS管区域（第五次注入）：,形成CMOS管的源区和漏区。,综合18、19、20三步如图：,N-Si,P-,B+,P阱CMOS芯片的工艺流程,21.涂光刻胶,22.刻蚀N沟MOS管区域的胶膜：,第七次光刻,23.注入掺杂N沟MOS管区域（第六次注入）,：形成MOS管的源漏区。,24.生长磷硅玻璃:,对器件隔离保护。,综合21、22、23、24四步如图：,光刻胶,N-Si,P-,P,P阱CMOS芯片的工艺流程,25.引线孔光刻：,第八次光刻,如下图：,PSG,N-Si,P,P-,P+,N+,N+,P阱CMOS芯片的工艺流程,PSG,N-Si,P+,P-,P+,N+,N+,P阱CMOS芯片的工艺流程,26.真空蒸铝,27.铝电极反刻,综合26、27两步如图：,Al,PSG,薄膜加工工艺参数计算,三、薄膜加工工艺参数计算,（1）阱区注入时掩蔽膜厚度的计算以及验证和生长,离子注入,P阱形成,高温推进,由P阱的方块电阻,B注入补偿后的杂质计量,薄膜加工工艺参数计算,由衬底电阻率 查表可知,若P阱结深5um 则补偿杂质剂量,与 相比可以忽略，故注入剂量：,若取注入能量E=45kev则,离子注入后采用快速热退火使杂质充分活化和晶格损伤降至最低。最后在T=1200 下进行推进达到结深要求,当T=1200 时 注入后的 推进,可以看做有限表面源扩散则推进所需时间为：,根据最小掩蔽膜公式对于CMOS器件,：,T=1200 时,=0.62um,对于实际器件掩蔽膜厚度应为 的1.52倍,薄膜加工工艺参数计算,故氧化掩蔽膜厚度为1.24um,采用干-湿-干法生成,对于 :T=1200 时,干氧：,湿氧：,第一步：15min干氧,由：,知：,薄膜加工工艺参数计算,薄膜加工工艺参数计算,第二步:湿氧135min,先将前部干氧对次步的影响算出：,=1.16um,采用公式：,得：,第三步：干氧15min,先将前部干氧对次步的影响算出：,=2150.7min,薄膜加工工艺参数计算,采用公式,：,得：,所以综上：掩蔽膜厚度即符合结深要求，又有适当工艺生成,。,（2）生长600 的垫氧化层,为了使后道工艺対前道工艺的影响小，此时T取1100,采用干氧生成。,对于 :T=1100 时,由公式：,得：t=23.57min,薄膜加工工艺参数计算,薄膜加工工艺参数计算,（3）生长场氧化层厚度为1um：,选取湿氧工艺，T取1100 则:对于,由公式：,得：t=139.4min,(4)栅氧化生长厚度为417 ：,选取T=1000 干氧氧化 则:对于,薄膜加工工艺参数计算,由公式：,得：t=45.95min,(5)多晶硅栅层淀积：选择LPCVD化学汽相淀积，厚度5000 温度T取600,(6)膜淀积：选择LPCVD低压化学气相淀积，厚度1000 温度T取600,P阱CMOS芯片制作工艺设 计,结束,Thanks,
